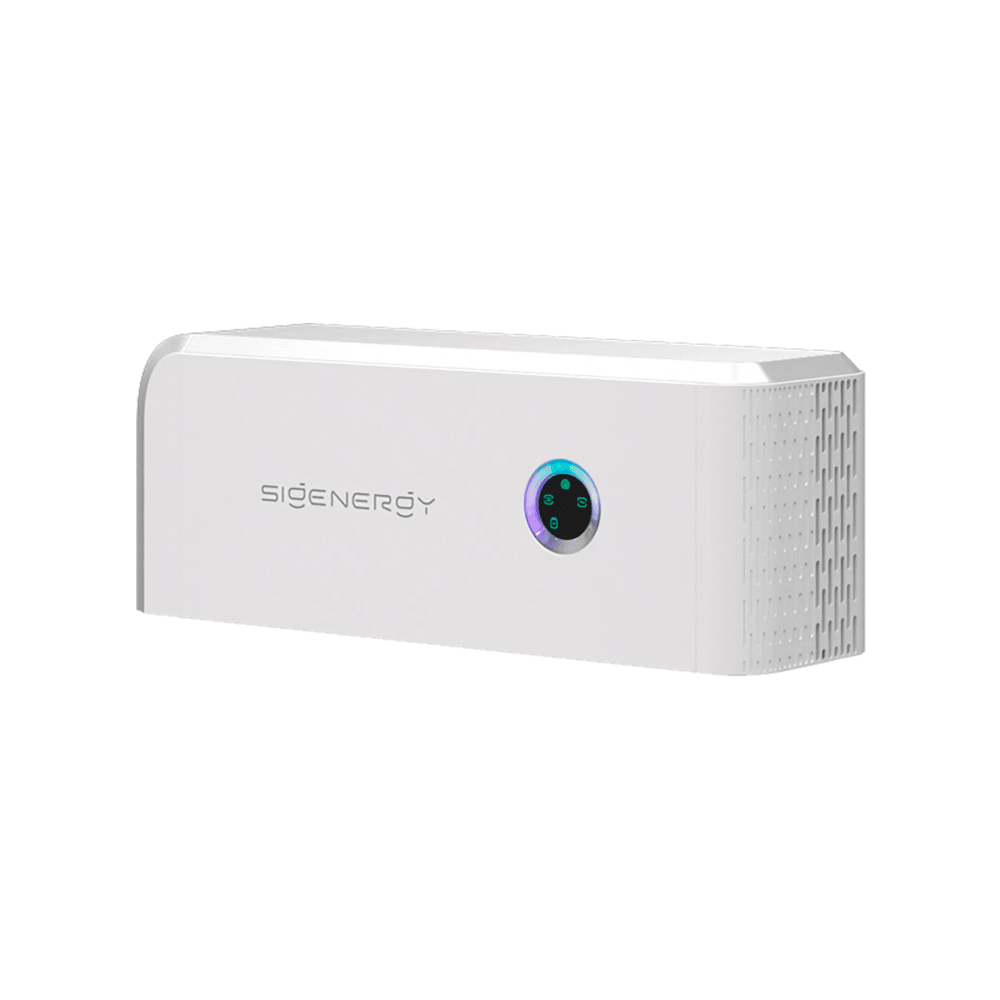

Sigenergy Sigen Energy Controller 5.0 TP – 5 kW, 3-phasig, 2 MPPT

Sigenergy Sigen Energy Controller 5.0 TP – 5 kW

Der Sigenergy Sigen Energy Controller 5.0 TP ist die zentrale Leistungselektronik des modularen SigenStor-Energiespeichersystems. Er kombiniert die Funktionen eines dreiphasigen PV-Wechselrichters mit Batterieanbindung und intelligentem Energiemanagement.

Mit 5 kW AC-Nennleistung, bis zu 8 kWp PV-Leistung und zwei unabhängigen MPP-Trackern eignet sich der Energy Controller besonders für private Photovoltaikanlagen, bei denen Solarstromerzeugung und Batteriespeicherung innerhalb eines flexibel erweiterbaren Systems kombiniert werden sollen.

Bis zu 8 kWp PV-Leistung

Der Sigen Energy Controller 5.0 TP unterstützt eine maximale PV-Generatorleistung von:

8.000 Wp

Die wichtigsten PV-Eingangsdaten:

• maximale DC-Eingangsspannung: 1.100 V
• nominale DC-Eingangsspannung: 600 V
• Startspannung: 180 V
• MPPT-Spannungsbereich: 160–1.000 V
• 2 unabhängige MPP-Tracker
• 1 PV-String je MPPT
• insgesamt 2 PV-String-Eingänge
• maximaler Eingangsstrom je MPPT: 16 A
• maximaler Kurzschlussstrom je MPPT: 20 A

Damit ergibt sich beim 5-kW-Modell ein DC/AC-Verhältnis von bis zu 1,6.

Zwei unabhängige MPPT

Die beiden MPP-Tracker ermöglichen die getrennte Regelung zweier PV-Modulfelder.

Dadurch können beispielsweise zwei unterschiedlich ausgerichtete Dachflächen separat betrieben werden, sofern die angeschlossenen Strings innerhalb der zulässigen Spannungs- und Stromwerte liegen.

Bestandteil des modularen SigenStor-Systems

Der Energy Controller ist speziell für das Sigenergy SigenStor-System entwickelt.

Er kann direkt mit kompatiblen SigenStor-Batteriemodulen kombiniert werden und übernimmt innerhalb des Systems wichtige Funktionen für Energieumwandlung und Energiemanagement.

Unterstützt werden:

• SigenStor BAT Serie
• 1 bis 6 Batteriemodule je Energy Controller
• Batteriespannungsbereich: 600–900 V

Die Batteriemodule können entsprechend dem gewünschten Speicherbedarf modular zusammengestellt werden.

5 kW dreiphasige Ausgangsleistung

Im normalen Netzbetrieb stellt der Energy Controller eine Nennleistung von:

5.000 W

bereit.

Die maximale AC-Scheinleistung beträgt:

5.500 VA

Weitere AC-Daten:

• Netzanschluss: dreiphasig
• Anschluss: 3W + N + PE
• Nennspannung: 380 / 400 V
• Netzfrequenz: 50 / 60 Hz
• Nennausgangsstrom: 7,6 A
• maximaler Ausgangsstrom: 8,4 A
• Leistungsfaktor: 0,8 voreilend bis 0,8 nacheilend
• Strom-Gesamtklirrfaktor: <2 %

Unsymmetrische dreiphasige Leistungsabgabe

Der Sigen Energy Controller unterstützt eine unsymmetrische dreiphasige Leistungsabgabe.

Damit kann das System unterschiedlich hohe Verbraucherleistungen auf den einzelnen Phasen berücksichtigen und die bereitgestellte Energie entsprechend verteilen.

Bis zu 7,5 kW Backup-Spitzenleistung

In Verbindung mit einem kompatiblen SigenStor Batteriesystem und Sigen Energy Gateway unterstützt der Energy Controller eine Ersatzstromversorgung.

Die kurzfristige Spitzenleistung des 5-kW-Modells beträgt:

7.500 W für 10 Sekunden

Damit stehen kurzzeitig bis zu 150 % der Nennleistung zur Verfügung.

Diese Leistungsreserve kann beispielsweise beim Start geeigneter Verbraucher mit erhöhtem Anlaufstrom hilfreich sein.

Die 7,5 kW sind ausdrücklich eine 10-sekündige Spitzenleistung und dürfen nicht als dauerhafte 7,5-kW-Backup-Leistung verstanden werden.

0-ms-Umschaltung mit Energy Gateway und Batterie

Sigenergy gibt für die Unterbrechungszeit auf der Verbraucherseite:

0 ms

an.

Dafür werden jedoch zusätzlich benötigt:

• Sigen Energy Controller
• Sigen Battery
• Sigen Energy Gateway

Die 0-ms-Umschaltung gilt unter den vom Hersteller definierten Bedingungen. Unter anderem muss die Nennleistung des Energy Controllers über der gesamten angeschlossenen Backup-Last liegen.

Der Energy Controller allein bildet daher keine vollständige 0-ms-Ersatzstromlösung.

Integriertes Energiemanagement

Der Sigen Energy Controller verfügt über ein integriertes EMS – Energy Management System.

Dieses übernimmt die Steuerung und Koordination der verschiedenen Energieflüsse innerhalb des SigenStor-Systems und verbindet PV-Erzeugung, Batteriespeicherung und Hausverbrauch.

Die Überwachung erfolgt über das Sigenergy-System und die mySigen App.

Hoher Wirkungsgrad

Beim Sigen Energy Controller 5.0 TP beträgt der:

• maximale Wirkungsgrad: 98,1 %
• europäische Wirkungsgrad: 96,1 %

Umfangreiche Schutzfunktionen

Zu den von Sigenergy genannten Schutzfunktionen gehören:

• DC-Verpolungsschutz
• Isolationsüberwachung
• Fehlerstromüberwachung
• AC-Überstromschutz
• AC-Überspannungsschutz
• AC-Kurzschlussschutz
• Anti-Islanding-Schutz
• DC-Überspannungsschutz Typ II
• AC-Überspannungsschutz Typ II

Der AFCI-Lichtbogenschutz wird von Sigenergy im Datenblatt als modellabhängige beziehungsweise optionale Funktion gekennzeichnet. Deshalb würde ich ihn bei diesem Artikel nicht pauschal als serienmäßig vorhandene Funktion bewerben.

WLAN, Ethernet und RS485

Für die Kommunikation stehen zur Verfügung:

• WLAN
• Fast Ethernet
• RS485
• optional Sigen CommMod für 4G / 3G / 2G

Damit kann das SigenStor-System über die mySigen App überwacht und verwaltet werden.

Intelligente Luftkühlung

Der Energy Controller verwendet eine intelligente Luftkühlung.

Das Kühlsystem ist auf den Betrieb innerhalb des leistungsfähigen SigenStor-Speichersystems ausgelegt.

IP66 für hohen Gehäuseschutz

Das Gerät besitzt die Schutzart IP66.

Weitere Umgebungsbedingungen:

• Betriebstemperatur: –30 °C bis +60 °C
• Lagertemperatur: –40 °C bis +70 °C
• relative Luftfeuchtigkeit: 0–100 %
• maximale Betriebshöhe: 4.000 m

Robuste Systembauweise

Die Abmessungen des dreiphasigen Energy Controllers betragen:

700 × 300 × 260 mm

Das Gewicht liegt bei:

36 kg

Der Energy Controller ist für die Integration in das modulare und stapelbare SigenStor-System konzipiert.

10 Jahre Herstellergarantie

Sigenergy gewährt für den Sigen Energy Controller in Europa eine:

10-jährige Herstellergarantie

gemäß den jeweils geltenden Garantiebedingungen.

Produktmerkmale

• Hersteller: Sigenergy
• Serie: SigenStor
• Modell: SigenStor EC 5.0 TP
• Produktbezeichnung: Sigen Energy Controller 5.0 TP
• Produkttyp: Energy Controller / Hybrid-Wechselrichter
• Netzanschluss: dreiphasig
• AC-Nennleistung: 5.000 W
• Max. AC-Scheinleistung: 5.500 VA
• Nennausgangsstrom: 7,6 A
• Max. Ausgangsstrom: 8,4 A
• Nennspannung: 380 / 400 V
• Netzfrequenz: 50 / 60 Hz
• Max. PV-Leistung: 8.000 Wp
• DC/AC-Verhältnis: bis zu 1,6
• Max. DC-Eingangsspannung: 1.100 V
• Nominale DC-Eingangsspannung: 600 V
• Startspannung: 180 V
• MPPT-Spannungsbereich: 160–1.000 V
• Anzahl MPPT: 2
• Strings je MPPT: 1
• PV-Strings gesamt: 2
• Max. Eingangsstrom je MPPT: 16 A
• Max. Kurzschlussstrom je MPPT: 20 A
• Kompatible Batterien: SigenStor BAT Serie
• Batteriemodule je Controller: 1–6
• Batteriespannungsbereich: 600–900 V
• Backup-Spitzenleistung: 7.500 W für 10 Sekunden
• Backup-Umschaltung: 0 ms mit Sigen Energy Gateway und Sigen Battery unter definierten Bedingungen
• Max. Wirkungsgrad: 98,1 %
• Europäischer Wirkungsgrad: 96,1 %
• DC-Überspannungsschutz: Typ II
• AC-Überspannungsschutz: Typ II
• Kommunikation: WLAN, Fast Ethernet, RS485
• Mobilfunk: optional über Sigen CommMod
• Monitoring: mySigen App
• Kühlung: intelligente Luftkühlung
• Schutzart: IP66
• Betriebstemperatur: –30 °C bis +60 °C
• Lagertemperatur: –40 °C bis +70 °C
• Relative Luftfeuchtigkeit: 0–100 %
• Max. Betriebshöhe: 4.000 m
• Abmessungen B × H × T: 700 × 300 × 260 mm
• Gewicht: 36 kg
• Herstellergarantie: 10 Jahre gemäß Garantiebedingungen
