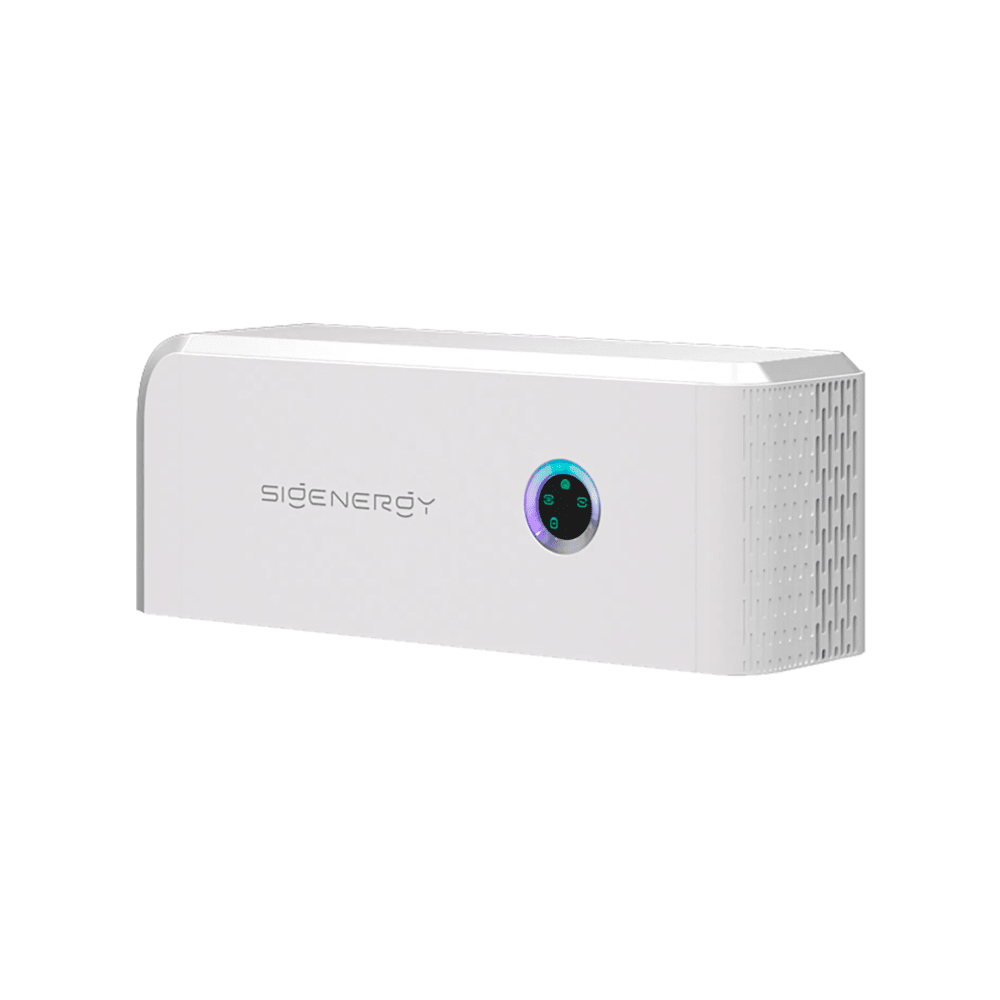

Sigenergy Sigen Energy Controller 12.0 TP – 12 kW, 3-phasig, 3 MPPT

Sigenergy Sigen Energy Controller 12.0 TP – 12 kW

Der Sigenergy Sigen Energy Controller 12.0 TP ist die zentrale Leistungselektronik des modularen SigenStor-Energiespeichersystems. Er verbindet Photovoltaikanlage, Batteriespeicher, Hausverbrauch und intelligentes Energiemanagement innerhalb eines abgestimmten Systems.

Mit 12 kW AC-Nennleistung, bis zu 19,2 kWp PV-Leistung und drei unabhängigen MPP-Trackern eignet sich der Energy Controller besonders für größere private Photovoltaikanlagen mit Batteriespeicher und erhöhtem Energiebedarf.

Bis zu 19,2 kWp PV-Leistung

Der Sigen Energy Controller 12.0 TP unterstützt eine maximale PV-Generatorleistung von:

19.200 Wp

Die wichtigsten PV-Eingangsdaten:

• maximale DC-Eingangsspannung: 1.100 V
• nominale DC-Eingangsspannung: 600 V
• Startspannung: 180 V
• MPPT-Spannungsbereich: 160–1.000 V
• 3 unabhängige MPP-Tracker
• 1 PV-String je MPPT
• insgesamt 3 PV-String-Eingänge
• maximaler Eingangsstrom je MPPT: 16 A
• maximaler Kurzschlussstrom je MPPT: 20 A

Damit unterstützt das 12-kW-Modell ein DC/AC-Verhältnis von bis zu 1,6.

Drei unabhängige MPPT

Die drei separaten MPP-Tracker ermöglichen eine flexible Aufteilung der Photovoltaikanlage.

So können beispielsweise Ost-, Süd- und Westflächen jeweils über einen eigenen MPP-Tracker geregelt werden. Voraussetzung ist, dass die jeweilige Stringauslegung innerhalb der zulässigen Spannungs- und Stromwerte liegt.

Jeder MPP-Tracker verfügt über einen eigenen String-Eingang mit maximal 16 A Eingangsstrom.

Für das modulare SigenStor Batteriesystem

Der Energy Controller wurde für die direkte Kombination mit dem Sigenergy SigenStor Batteriesystem entwickelt.

Unterstützt werden:

• SigenStor BAT Serie
• 1 bis 6 Batteriemodule je Energy Controller
• Batteriespannungsbereich: 600–900 V

Dadurch kann die Speicherkapazität entsprechend dem individuellen Energiebedarf modular aufgebaut werden.

Die Batteriemodule selbst sind bei diesem Einzelartikel nicht automatisch enthalten.

12 kW dreiphasige Ausgangsleistung

Im regulären Netzbetrieb stellt der Sigen Energy Controller eine Nennleistung von:

12.000 W

bereit.

Die maximale AC-Scheinleistung beträgt:

13.200 VA

Weitere AC-Daten:

• Netzanschluss: dreiphasig
• Anschluss: 3W + N + PE
• Nennspannung: 380 / 400 V
• Netzfrequenz: 50 / 60 Hz
• Nennausgangsstrom: 18,2 A
• maximaler Ausgangsstrom: 20,1 A
• Leistungsfaktor: 0,8 voreilend bis 0,8 nacheilend
• Strom-Gesamtklirrfaktor: <2 %

Unsymmetrische dreiphasige Leistungsabgabe

Der Sigen Energy Controller unterstützt eine unsymmetrische dreiphasige Leistungsabgabe.

Dadurch kann das SigenStor-System auf unterschiedlich hohe Verbraucherleistungen auf den einzelnen Phasen reagieren. Dies ist insbesondere in Wohngebäuden sinnvoll, da der Stromverbrauch in der Praxis häufig nicht gleichmäßig auf alle drei Phasen verteilt ist.

Bis zu 18 kW Backup-Spitzenleistung

In Verbindung mit einer kompatiblen SigenStor Batterie und einem Sigen Energy Gateway unterstützt der Energy Controller den netzunabhängigen Betrieb.

Beim 12-kW-Modell beträgt die kurzfristige Spitzenleistung:

18.000 W für 10 Sekunden

Damit stehen kurzzeitig bis zu 150 % der Nennleistung zur Verfügung.

Diese Leistungsreserve kann beispielsweise bei geeigneten Verbrauchern mit höheren Einschalt- oder Anlaufströmen hilfreich sein.

Die 18 kW sind ausdrücklich eine Spitzenleistung für 10 Sekunden und dürfen nicht als dauerhaft verfügbare 18-kW-Backup-Leistung beworben werden.

0-ms-Umschaltung mit Sigen Energy Gateway

Sigenergy gibt unter definierten Bedingungen eine lastseitige Umschaltzeit von:

0 ms

an.

Für diese Funktion müssen gemeinsam eingesetzt werden:

• Sigen Energy Controller
• SigenStor Batterie
• Sigen Energy Gateway

Zu den vom Hersteller genannten Voraussetzungen gehört unter anderem, dass die Nennleistung des Energy Controllers über der gesamten angeschlossenen Backup-Last liegt.

Der Energy Controller allein stellt deshalb keine vollständige 0-ms-Ersatzstromlösung dar.

Integriertes Energiemanagement

Der Energy Controller verfügt über ein integriertes Energy Management System (EMS).

Innerhalb des SigenStor-Systems koordiniert es die Energieflüsse zwischen:

• Photovoltaikanlage
• Batteriespeicher
• Hausverbrauch
• öffentlichem Stromnetz

Die Anlagenüberwachung und Systemverwaltung kann über die mySigen App erfolgen.

Hoher Wirkungsgrad

Der Sigen Energy Controller 12.0 TP erreicht:

• maximalen Wirkungsgrad: 98,3 %
• europäischen Wirkungsgrad: 97,7 %

Umfangreiche Schutzfunktionen

Zu den von Sigenergy angegebenen Schutzfunktionen gehören unter anderem:

• DC-Verpolungsschutz
• Isolationsüberwachung
• Fehlerstromüberwachung
• AC-Überstromschutz
• AC-Überspannungsschutz
• AC-Kurzschlussschutz
• Anti-Islanding-Schutz
• DC-Überspannungsschutz Typ II
• AC-Überspannungsschutz Typ II

Der AFCI-Lichtbogenschutz wird vom Hersteller als optionale und nur bei bestimmten Modellen unterstützte Funktion geführt. Deshalb sollte AFCI beim 12.0 TP nicht ohne Bestätigung der konkreten Geräteausführung als serienmäßige Ausstattung beworben werden.

WLAN, Ethernet und RS485

Für Kommunikation und Anlagenüberwachung stehen zur Verfügung:

• WLAN
• Fast Ethernet
• RS485
• optional Sigen CommMod für 4G / 3G / 2G

Die zentrale Überwachung erfolgt über die mySigen App.

IP66 für hohen Gehäuseschutz

Der Sigen Energy Controller besitzt die Schutzart IP66.

Weitere Umgebungsbedingungen:

• Betriebstemperatur: –30 °C bis +60 °C
• Lagertemperatur: –40 °C bis +70 °C
• relative Luftfeuchtigkeit: 0–100 %
• maximale Betriebshöhe: 4.000 m

Intelligente Luftkühlung

Der dreiphasige Sigen Energy Controller arbeitet mit einer intelligenten Luftkühlung.

Diese Kühlung ist auf die Leistung und die Integration in das modulare SigenStor-System abgestimmt.

Robuste SigenStor-Systembauweise

Die Abmessungen betragen:

700 × 300 × 260 mm

Das Gewicht liegt bei:

36 kg

Der Energy Controller ist für die Integration in das modulare SigenStor-Energiespeichersystem konzipiert.

10 Jahre Herstellergarantie

Sigenergy gewährt für den Sigen Energy Controller in Europa eine:

10-jährige Herstellergarantie

gemäß den jeweils geltenden Garantiebedingungen.

Produktmerkmale

• Hersteller: Sigenergy
• Serie: SigenStor
• Modell: SigenStor EC 12.0 TP
• Produktnummer: 11010014
• Produktbezeichnung: Sigen Energy Controller 12.0 TP
• Produkttyp: Energy Controller / Hybrid-Wechselrichter
• Netzanschluss: dreiphasig
• AC-Nennleistung: 12.000 W
• Max. AC-Scheinleistung: 13.200 VA
• Nennausgangsstrom: 18,2 A
• Max. Ausgangsstrom: 20,1 A
• Nennspannung: 380 / 400 V
• Netzfrequenz: 50 / 60 Hz
• Max. PV-Leistung: 19.200 Wp
• DC/AC-Verhältnis: bis zu 1,6
• Max. DC-Eingangsspannung: 1.100 V
• Nominale DC-Eingangsspannung: 600 V
• Startspannung: 180 V
• MPPT-Spannungsbereich: 160–1.000 V
• Anzahl MPPT: 3
• Strings je MPPT: 1
• PV-Strings gesamt: 3
• Max. Eingangsstrom je MPPT: 16 A
• Max. Kurzschlussstrom je MPPT: 20 A
• Kompatible Batterien: SigenStor BAT Serie
• Batteriemodule je Controller: 1–6
• Batteriespannungsbereich: 600–900 V
• Backup-Spitzenleistung: 18.000 W für 10 Sekunden
• Backup-Umschaltung: 0 ms mit Sigen Energy Gateway und SigenStor Batterie unter definierten Bedingungen
• Max. Wirkungsgrad: 98,3 %
• Europäischer Wirkungsgrad: 97,7 %
• Unsymmetrische 3-Phasen-Ausgabe: unterstützt
• DC-Überspannungsschutz: Typ II
• AC-Überspannungsschutz: Typ II
• Kommunikation: WLAN, Fast Ethernet, RS485
• Mobilfunk: optional über Sigen CommMod
• Monitoring: mySigen App
• Kühlung: Smart Air Cooling
• Schutzart: IP66
• Betriebstemperatur: –30 °C bis +60 °C
• Lagertemperatur: –40 °C bis +70 °C
• Relative Luftfeuchtigkeit: 0–100 %
• Max. Betriebshöhe: 4.000 m
• Abmessungen B × H × T: 700 × 300 × 260 mm
• Gewicht: 36 kg
• Herstellergarantie: 10 Jahre gemäß Garantiebedingungen
