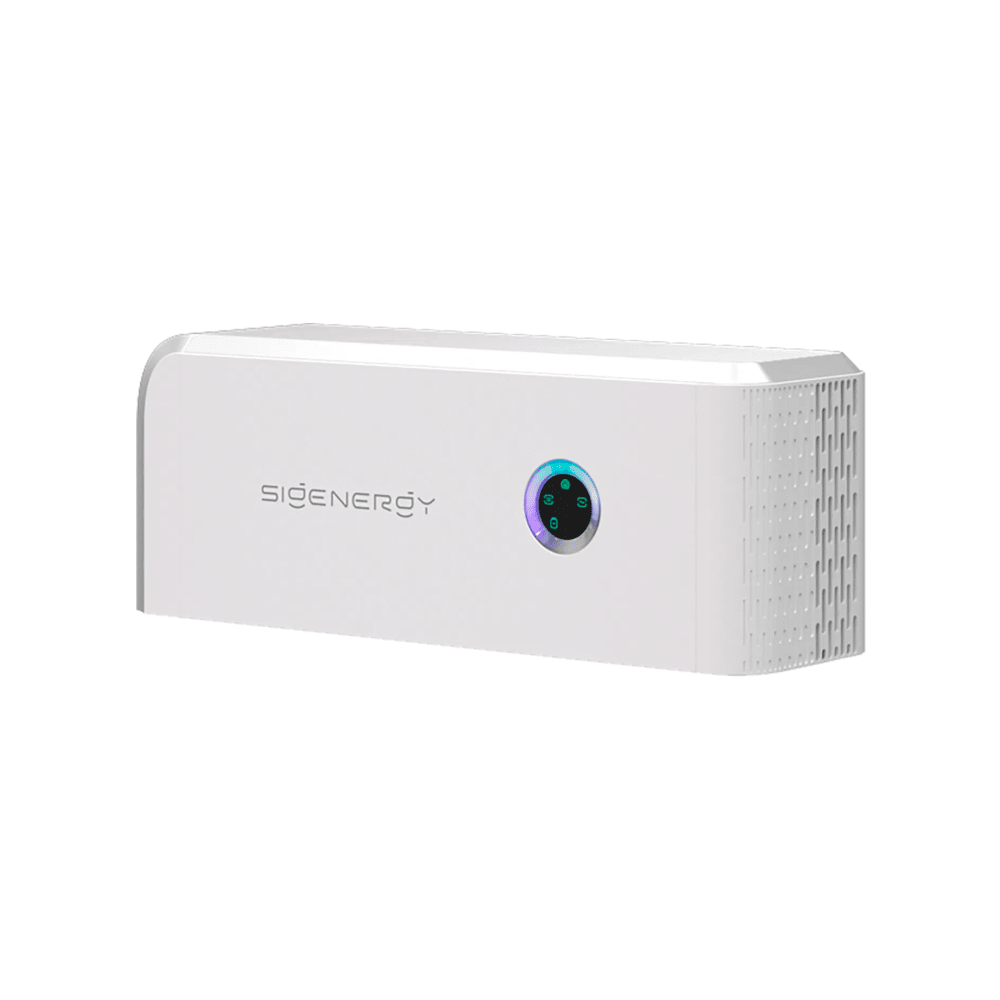

Sigenergy Sigen Energy Controller 20.0 TP – 20 kW, 3-phasig, 4 MPPT

Sigenergy Sigen Energy Controller 20.0 TP – 20 kW

Der Sigenergy Sigen Energy Controller 20.0 TP ist die zentrale Leistungselektronik des modularen SigenStor-Energiespeichersystems. Er verbindet Photovoltaikanlage, Batteriespeicher, Hausverbrauch und intelligentes Energiemanagement innerhalb eines abgestimmten Systems.

Mit 20 kW AC-Nennleistung, bis zu 32 kWp PV-Leistung und vier unabhängigen MPP-Trackern eignet sich der Energy Controller für größere private Photovoltaikanlagen, Mehrfamilienhäuser und Anwendungen mit erhöhtem Energiebedarf.

Bis zu 32 kWp PV-Leistung

Der Sigen Energy Controller 20.0 TP unterstützt eine maximale PV-Generatorleistung von:

32.000 Wp

Die wichtigsten PV-Eingangsdaten:

• maximale DC-Eingangsspannung: 1.100 V
• nominale DC-Eingangsspannung: 600 V
• Startspannung: 180 V
• MPPT-Spannungsbereich: 160–1.000 V
• 4 unabhängige MPP-Tracker
• 1 PV-String je MPPT
• insgesamt 4 PV-String-Eingänge
• maximaler Eingangsstrom je MPPT: 16 A
• maximaler Kurzschlussstrom je MPPT: 20 A

Damit unterstützt das 20-kW-Modell ein DC/AC-Verhältnis von bis zu 1,6.

Vier unabhängige MPPT

Eine Besonderheit des 20.0 TP gegenüber den kleineren Energy Controllern ist die Ausstattung mit 4 unabhängigen MPP-Trackern.

Damit können bis zu vier unterschiedlich aufgebaute oder ausgerichtete PV-Flächen separat geregelt werden.

Beispielsweise lassen sich mehrere Dachflächen mit unterschiedlichen Ausrichtungen gezielter in die Anlage integrieren, sofern die jeweiligen Strings innerhalb der zulässigen elektrischen Grenzwerte liegen.

Jeder MPP-Tracker verfügt über einen eigenen String-Eingang mit bis zu 16 A Eingangsstrom.

Für das modulare SigenStor Batteriesystem

Der Energy Controller ist für die direkte Kombination mit dem Sigenergy SigenStor Batteriesystem vorgesehen.

Unterstützt werden:

• SigenStor BAT Serie
• 1 bis 6 Batteriemodule je Energy Controller
• Batteriespannungsbereich: 600–900 V

Dadurch lässt sich das Speichersystem entsprechend dem jeweiligen Energiebedarf modular aufbauen.

Die Batteriemodule sind bei diesem einzelnen Energy Controller nicht automatisch enthalten.

20 kW dreiphasige Ausgangsleistung

Im regulären Netzbetrieb stellt der Sigen Energy Controller eine Nennleistung von:

20.000 W

bereit.

Die maximale AC-Scheinleistung beträgt:

22.000 VA

Weitere AC-Daten:

• Netzanschluss: dreiphasig
• Anschluss: 3W + N + PE
• Nennspannung: 380 / 400 V
• Netzfrequenz: 50 / 60 Hz
• Nennausgangsstrom: 30,4 A
• maximaler Ausgangsstrom: 33,4 A
• Leistungsfaktor: 0,8 voreilend bis 0,8 nacheilend
• Strom-Gesamtklirrfaktor: <2 %

Unsymmetrische dreiphasige Leistungsabgabe

Der Sigen Energy Controller unterstützt eine unsymmetrische dreiphasige Leistungsabgabe.

Damit kann das System auf unterschiedliche Verbraucherleistungen auf den einzelnen Phasen reagieren und die Energie entsprechend verteilen.

Das ist insbesondere in Wohn- und kleineren Gewerbegebäuden relevant, da der Stromverbrauch in der Praxis häufig nicht gleichmäßig auf alle drei Phasen verteilt ist.

Bis zu 30 kW Backup-Spitzenleistung

In Kombination mit einer kompatiblen SigenStor Batterie und einem Sigen Energy Gateway unterstützt der Energy Controller eine Ersatzstromversorgung.

Beim 20-kW-Modell beträgt die kurzfristige Spitzenleistung:

30.000 W für 10 Sekunden

Damit stehen für kurze Zeit bis zu 150 % der Nennleistung zur Verfügung.

Diese Leistungsreserve kann beispielsweise beim Anlaufen geeigneter Verbraucher mit erhöhtem Einschaltstrom hilfreich sein.

Wichtig: Die 30 kW sind ausschließlich eine Spitzenleistung für 10 Sekunden. Sie sollten nicht als dauerhaft verfügbare 30-kW-Backup-Leistung beworben werden.

0-ms-Umschaltung mit Sigen Energy Gateway

Sigenergy gibt unter definierten Bedingungen eine lastseitige Unterbrechungszeit von:

0 ms

an.

Dafür müssen gemeinsam eingesetzt werden:

• Sigen Energy Controller
• SigenStor Batterie
• Sigen Energy Gateway

Zu den Herstellerbedingungen gehört unter anderem, dass die Nennleistung des Energy Controllers über der gesamten angeschlossenen Backup-Last liegt.

Der Energy Controller allein stellt daher keine vollständige 0-ms-Backup-Lösung dar.

Integriertes Energiemanagement

Der Sigen Energy Controller verfügt über ein integriertes Energy Management System (EMS).

Dieses koordiniert die Energieflüsse zwischen:

• Photovoltaikanlage
• Batteriespeicher
• Hausverbrauch
• öffentlichem Stromnetz

Die Überwachung und Verwaltung des Systems erfolgt über die mySigen App.

Hoher Wirkungsgrad

Der Sigen Energy Controller 20.0 TP erreicht:

• maximalen Wirkungsgrad: 98,3 %
• europäischen Wirkungsgrad: 97,9 %

Umfangreiche Schutzfunktionen

Zu den von Sigenergy angegebenen Schutzfunktionen gehören unter anderem:

• DC-Verpolungsschutz
• Isolationsüberwachung
• Fehlerstromüberwachung
• AC-Überstromschutz
• AC-Überspannungsschutz
• AC-Kurzschlussschutz
• Anti-Islanding-Schutz
• DC-Überspannungsschutz Typ II
• AC-Überspannungsschutz Typ II

Der AFCI-Lichtbogenschutz wird im offiziellen Datenblatt als optionale und nur bei bestimmten Modellen unterstützte Funktion gekennzeichnet. Deshalb sollte AFCI beim 20.0 TP nicht ohne konkrete Bestätigung der Geräteausführung als serienmäßige Ausstattung beworben werden.

WLAN, Ethernet und RS485

Für Kommunikation und Anlagenüberwachung stehen zur Verfügung:

• WLAN
• Fast Ethernet
• RS485
• optional Sigen CommMod für 4G / 3G / 2G

Die zentrale Anlagenüberwachung erfolgt über die mySigen App.

Intelligente Luftkühlung

Der Energy Controller arbeitet mit Smart Air Cooling.

Die intelligente Luftkühlung ist auf die hohe Leistung und die Integration in das modulare SigenStor-System ausgelegt.

IP66 für hohen Gehäuseschutz

Der Sigen Energy Controller besitzt die Schutzart IP66.

Weitere Umgebungsbedingungen:

• Betriebstemperatur: –30 °C bis +60 °C
• Lagertemperatur: –40 °C bis +70 °C
• relative Luftfeuchtigkeit: 0–100 %
• maximale Betriebshöhe: 4.000 m

SigenStor-Systembauweise

Die Abmessungen des Energy Controllers betragen:

700 × 300 × 260 mm

Das Gewicht liegt bei:

36 kg

Der Energy Controller ist für die Integration in das modular aufgebaute SigenStor-Energiespeichersystem konzipiert.

10 Jahre Herstellergarantie

Sigenergy gewährt für den SigenStor EC 20.0 TP in Europa eine:

10-jährige Herstellergarantie

gemäß den jeweils geltenden Garantiebedingungen.

Produktmerkmale

• Hersteller: Sigenergy
• Serie: SigenStor
• Modell: SigenStor EC 20.0 TP
• Produktnummer: 11010017
• Produktbezeichnung: Sigen Energy Controller 20.0 TP
• Produkttyp: Energy Controller / Hybrid-Wechselrichter
• Netzanschluss: dreiphasig
• AC-Nennleistung: 20.000 W
• Max. AC-Scheinleistung: 22.000 VA
• Nennausgangsstrom: 30,4 A
• Max. Ausgangsstrom: 33,4 A
• Nennspannung: 380 / 400 V
• Netzfrequenz: 50 / 60 Hz
• Max. PV-Leistung: 32.000 Wp
• DC/AC-Verhältnis: bis zu 1,6
• Max. DC-Eingangsspannung: 1.100 V
• Nominale DC-Eingangsspannung: 600 V
• Startspannung: 180 V
• MPPT-Spannungsbereich: 160–1.000 V
• Anzahl MPPT: 4
• Strings je MPPT: 1
• PV-Strings gesamt: 4
• Max. Eingangsstrom je MPPT: 16 A
• Max. Kurzschlussstrom je MPPT: 20 A
• Kompatible Batterien: SigenStor BAT Serie
• Batteriemodule je Controller: 1–6
• Batteriespannungsbereich: 600–900 V
• Backup-Spitzenleistung: 30.000 W für 10 Sekunden
• Backup-Umschaltung: 0 ms mit Sigen Energy Gateway und SigenStor Batterie unter definierten Bedingungen
• Max. Wirkungsgrad: 98,3 %
• Europäischer Wirkungsgrad: 97,9 %
• Unsymmetrische 3-Phasen-Ausgabe: unterstützt
• DC-Überspannungsschutz: Typ II
• AC-Überspannungsschutz: Typ II
• Kommunikation: WLAN, Fast Ethernet, RS485
• Mobilfunk: optional über Sigen CommMod
• Monitoring: mySigen App
• Kühlung: Smart Air Cooling
• Schutzart: IP66
• Betriebstemperatur: –30 °C bis +60 °C
• Lagertemperatur: –40 °C bis +70 °C
• Relative Luftfeuchtigkeit: 0–100 %
• Max. Betriebshöhe: 4.000 m
• Abmessungen B × H × T: 700 × 300 × 260 mm
• Gewicht: 36 kg
• Herstellergarantie: 10 Jahre gemäß Garantiebedingungen
