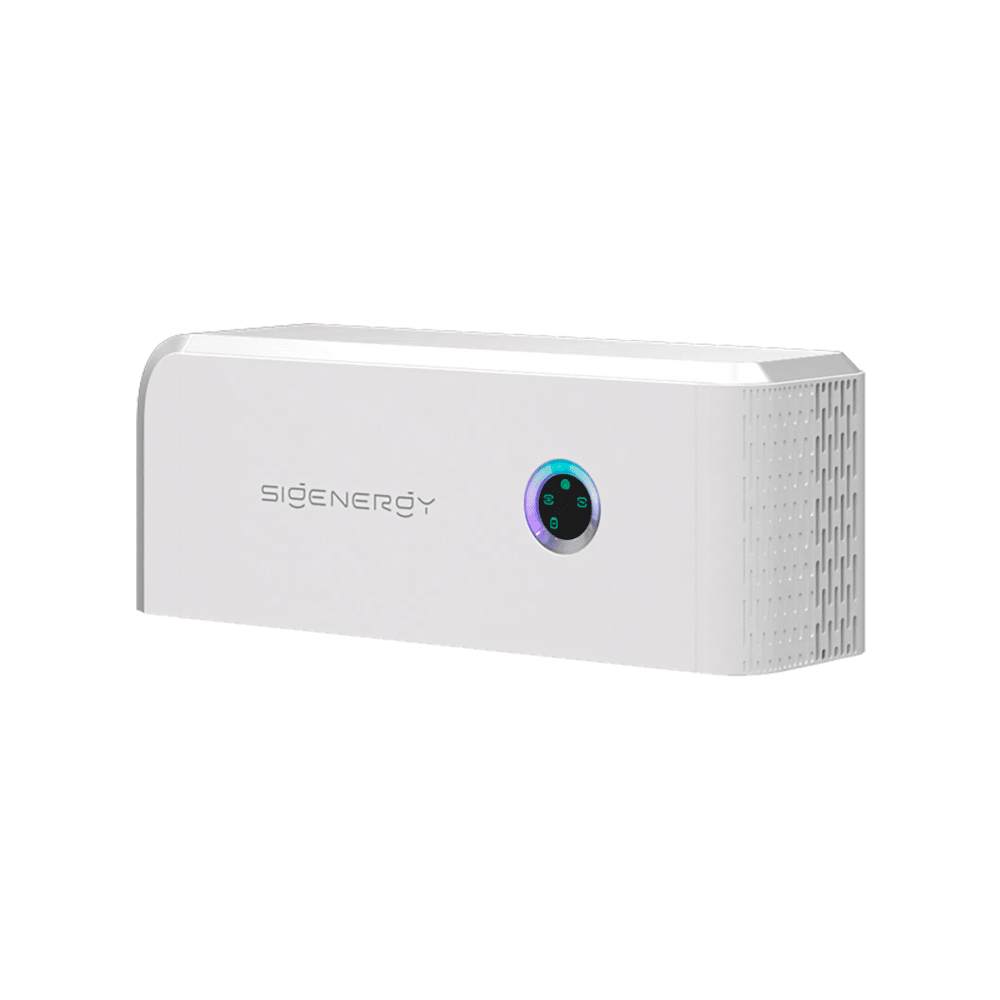

Sigenergy Sigen Energy Controller 8.0 TP – 8 kW, 3-phasig, 2 MPPT

Sigenergy Sigen Energy Controller 8.0 TP – 8 kW

Der Sigenergy Sigen Energy Controller 8.0 TP ist die zentrale Leistungselektronik des modularen SigenStor-Energiespeichersystems. Er verbindet Photovoltaikanlage, Batteriespeicher, Hausverbrauch und Energiemanagement innerhalb eines abgestimmten Systems.

Mit 8 kW AC-Nennleistung, bis zu 12,8 kWp PV-Leistung und zwei unabhängigen MPP-Trackern eignet sich der Energy Controller besonders für private Photovoltaikanlagen mit Batteriespeicher und erhöhtem Energiebedarf.

Bis zu 12,8 kWp PV-Leistung

Der Sigen Energy Controller 8.0 TP unterstützt eine maximale PV-Generatorleistung von:

12.800 Wp

Die wichtigsten PV-Eingangsdaten:

• maximale DC-Eingangsspannung: 1.100 V
• nominale DC-Eingangsspannung: 600 V
• Startspannung: 180 V
• MPPT-Spannungsbereich: 160–1.000 V
• 2 unabhängige MPP-Tracker
• 1 PV-String je MPPT
• insgesamt 2 PV-Strings
• maximaler Eingangsstrom je MPPT: 16 A
• maximaler Kurzschlussstrom je MPPT: 20 A

Damit ermöglicht das 8-kW-Modell ein DC/AC-Verhältnis von bis zu 1,6.

Zwei unabhängige MPPT

Die beiden MPP-Tracker ermöglichen die getrennte Regelung zweier PV-Modulfelder.

So können beispielsweise eine Ost- und eine Westdachfläche getrennt betrieben werden, sofern die angeschlossenen Strings innerhalb der zulässigen Spannungs- und Stromwerte liegen.

Für das modulare SigenStor Batteriesystem

Der Energy Controller wurde speziell für die Kombination mit den SigenStor-Batteriemodulen entwickelt.

Unterstützt werden:

• SigenStor BAT Serie
• 1 bis 6 Batteriemodule je Energy Controller
• Batteriespannungsbereich: 600–900 V

Dadurch lässt sich die Speicherkapazität entsprechend dem Energiebedarf des Haushalts modular aufbauen.

Die Batteriemodule sind bei einem einzelnen Energy-Controller-Artikel nicht automatisch enthalten.

8 kW dreiphasige Ausgangsleistung

Im normalen Netzbetrieb stellt der Energy Controller eine Nennleistung von:

8.000 W

bereit.

Die maximale AC-Scheinleistung beträgt:

8.800 VA

Weitere AC-Daten:

• dreiphasiger Netzanschluss
• Nennspannung: 380 / 400 V
• Netzfrequenz: 50 / 60 Hz
• Nennausgangsstrom: 12,2 A
• maximaler Ausgangsstrom: 13,4 A
• Leistungsfaktor: 0,8 voreilend bis 0,8 nacheilend
• Strom-Gesamtklirrfaktor: <2 %

Unsymmetrische dreiphasige Leistungsabgabe

Der Sigen Energy Controller unterstützt eine unsymmetrische dreiphasige Leistungsabgabe.

Damit kann das System unterschiedlich hohe Verbraucherleistungen auf den einzelnen Phasen berücksichtigen und die Energie entsprechend innerhalb des dreiphasigen Hausnetzes verteilen.

Dreiphasiger Backup-Betrieb

In Kombination mit einer kompatiblen SigenStor Batterie und einem Sigen Energy Gateway unterstützt der Energy Controller eine Ersatzstromversorgung.

Im netzunabhängigen Betrieb stehen beim 8-kW-Modell:

• Nennleistung: 8.000 W
• maximale Scheinleistung: 8.800 VA
• Spitzenleistung: 12.000 W für 10 Sekunden

zur Verfügung.

Die kurzfristige Leistungsreserve von 12 kW kann insbesondere bei geeigneten Verbrauchern mit erhöhtem Einschalt- oder Anlaufstrom hilfreich sein.

Wichtig: Die 12 kW gelten ausschließlich für 10 Sekunden und sind keine dauerhaft verfügbare 12-kW-Backup-Leistung.

0-ms-Umschaltung mit Sigen Energy Gateway

Sigenergy gibt für die Unterbrechungszeit auf der Verbraucherseite:

0 ms

an.

Hierfür müssen jedoch folgende Komponenten gemeinsam eingesetzt werden:

• Sigen Energy Controller
• SigenStor Batterie
• Sigen Energy Gateway

Die 0-ms-Umschaltung gilt unter den von Sigenergy definierten Bedingungen. Unter anderem muss die Nennleistung des Energy Controllers größer als die gesamte angeschlossene Backup-Last sein.

Der Energy Controller allein bildet daher noch keine vollständige 0-ms-Backup-Lösung.

Integriertes Energiemanagement

Der Sigen Energy Controller verfügt über ein integriertes Energy Management System (EMS).

Das System koordiniert die Energieflüsse zwischen:

• Photovoltaikanlage
• Batteriespeicher
• Hausverbrauch
• öffentlichem Stromnetz

Über die mySigen App können Energieerzeugung, Verbrauch, Speicherzustand und Systembetrieb überwacht werden.

Hoher Wirkungsgrad

Der Sigen Energy Controller 8.0 TP erreicht einen maximalen Wirkungsgrad von:

98,3 %

Damit arbeitet der Wechselrichter über einen großen Betriebsbereich effizient bei der Umwandlung der erzeugten Solarenergie.

Umfangreiche Schutzfunktionen

Zu den von Sigenergy aufgeführten Schutzfunktionen gehören unter anderem:

• DC-Verpolungsschutz
• Isolationsüberwachung
• Fehlerstromüberwachung
• AC-Überstromschutz
• AC-Überspannungsschutz
• AC-Kurzschlussschutz
• Anti-Islanding-Schutz
• DC-Überspannungsschutz Typ II
• AC-Überspannungsschutz Typ II

Der AFCI-Lichtbogenschutz wird in den Herstellerunterlagen als modellabhängige beziehungsweise optionale Funktion geführt. Deshalb würde ich ihn beim 8.0 TP nicht pauschal als serienmäßig enthalten bewerben.

WLAN, Ethernet und RS485

Für Kommunikation und Anlagenüberwachung stehen zur Verfügung:

• WLAN
• Fast Ethernet
• RS485
• optional Sigen CommMod für Mobilfunkkommunikation

Die Anlagenüberwachung und Systemverwaltung erfolgt über die mySigen App.

IP66 für hohen Gehäuseschutz

Der Sigen Energy Controller besitzt die Schutzart IP66.

Weitere Umgebungsbedingungen:

• Betriebstemperatur: –30 °C bis +60 °C
• Lagertemperatur: –40 °C bis +70 °C
• relative Luftfeuchtigkeit: 0–95 %
• maximale Betriebshöhe: 4.000 m

Intelligente Luftkühlung

Der Energy Controller verwendet eine intelligente Luftkühlung.

Das Kühlsystem ist auf die Integration in das leistungsfähige SigenStor-System ausgelegt.

Robuste SigenStor-Systembauweise

Die Abmessungen betragen:

700 × 300 × 260 mm

Das Gewicht liegt bei:

36 kg

Der Energy Controller ist für die Integration in das modulare SigenStor-System vorgesehen.

10 Jahre Herstellergarantie

Sigenergy gewährt für den SigenStor EC 8.0 TP in Europa eine:

10-jährige Herstellergarantie

gemäß den jeweils geltenden Garantiebedingungen.

Produktmerkmale

• Hersteller: Sigenergy
• Serie: SigenStor
• Modell: SigenStor EC 8.0 TP
• Produktbezeichnung: Sigen Energy Controller 8.0 TP
• Produkttyp: Energy Controller / Hybrid-Wechselrichter
• Netzanschluss: dreiphasig
• AC-Nennleistung: 8.000 W
• Max. AC-Scheinleistung: 8.800 VA
• Nennausgangsstrom: 12,2 A
• Max. Ausgangsstrom: 13,4 A
• Nennspannung: 380 / 400 V
• Netzfrequenz: 50 / 60 Hz
• Max. PV-Leistung: 12.800 Wp
• DC/AC-Verhältnis: bis zu 1,6
• Max. DC-Eingangsspannung: 1.100 V
• Nominale DC-Eingangsspannung: 600 V
• Startspannung: 180 V
• MPPT-Spannungsbereich: 160–1.000 V
• Anzahl MPPT: 2
• Strings je MPPT: 1
• PV-Strings gesamt: 2
• Max. Eingangsstrom je MPPT: 16 A
• Max. Kurzschlussstrom je MPPT: 20 A
• Kompatible Batterien: SigenStor BAT Serie
• Batteriemodule je Controller: 1–6
• Batteriespannungsbereich: 600–900 V
• Backup-Nennleistung: 8.000 W
• Max. Backup-Scheinleistung: 8.800 VA
• Backup-Spitzenleistung: 12.000 W für 10 Sekunden
• Backup-Umschaltung: 0 ms mit Sigen Energy Gateway und SigenStor Batterie unter definierten Bedingungen
• Max. Wirkungsgrad: 98,3 %
• DC-Überspannungsschutz: Typ II
• AC-Überspannungsschutz: Typ II
• Kommunikation: WLAN, Fast Ethernet, RS485
• Mobilfunk: optional über Sigen CommMod
• Monitoring: mySigen App
• Kühlung: intelligente Luftkühlung
• Schutzart: IP66
• Betriebstemperatur: –30 °C bis +60 °C
• Lagertemperatur: –40 °C bis +70 °C
• Relative Luftfeuchtigkeit: 0–95 %
• Max. Betriebshöhe: 4.000 m
• Abmessungen B × H × T: 700 × 300 × 260 mm
• Gewicht: 36 kg
• Herstellergarantie: 10 Jahre gemäß Garantiebedingungen
