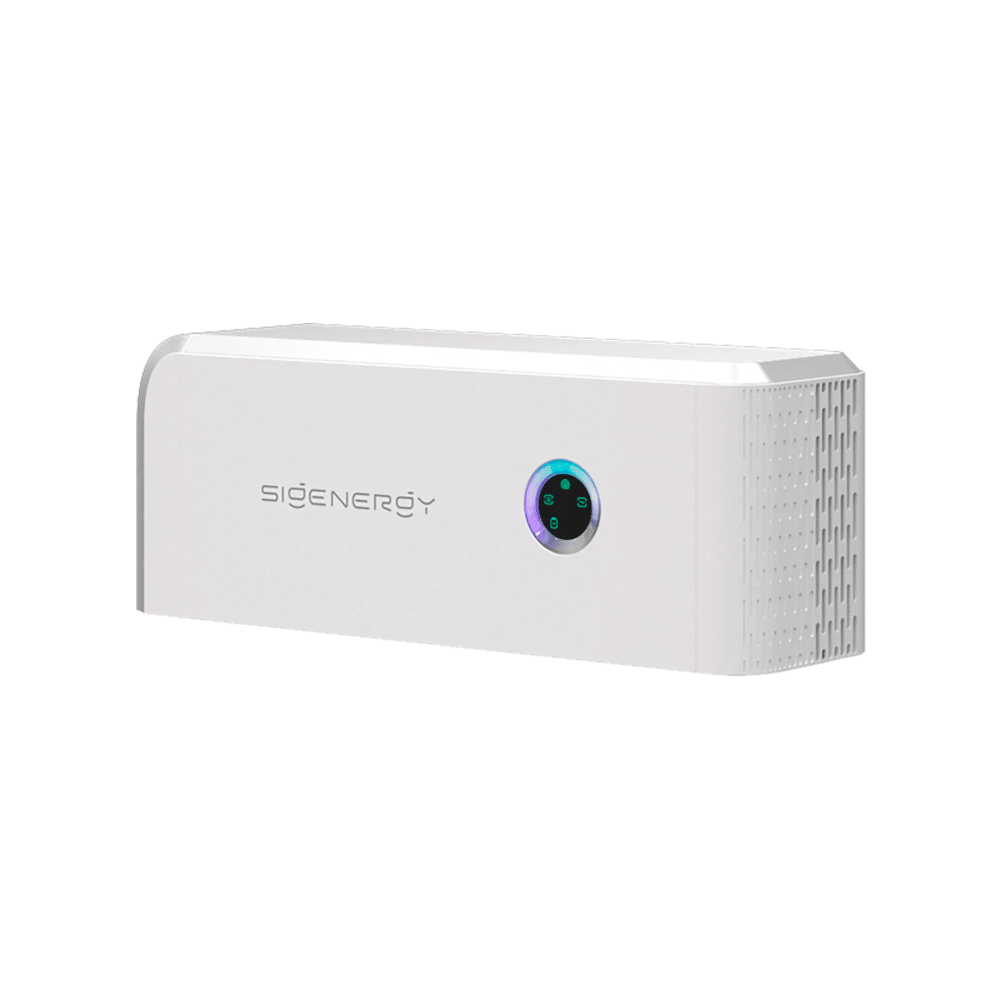

Sigenergy Sigen Energy Controller 6.0 TP – 6 kW, 3-phasig, 2 MPPT

Sigenergy Sigen Energy Controller 6.0 TP – 6 kW

Der Sigenergy Sigen Energy Controller 6.0 TP ist die zentrale Leistungselektronik des modularen SigenStor-Energiespeichersystems. Er kombiniert einen dreiphasigen PV-Wechselrichter mit Batterieanbindung und intelligentem Energiemanagement.

Mit 6 kW AC-Nennleistung, bis zu 9,6 kWp PV-Leistung und zwei unabhängigen MPP-Trackern eignet sich der Energy Controller besonders für private Photovoltaikanlagen, bei denen Solarstromerzeugung und Batteriespeicherung innerhalb eines flexibel erweiterbaren Systems kombiniert werden sollen.

Bis zu 9,6 kWp PV-Leistung

Der Sigen Energy Controller 6.0 TP unterstützt eine maximale PV-Generatorleistung von:

9.600 Wp

Die wichtigsten PV-Eingangsdaten:

• maximale DC-Eingangsspannung: 1.100 V
• nominale DC-Eingangsspannung: 600 V
• Startspannung: 180 V
• MPPT-Spannungsbereich: 160–1.000 V
• 2 unabhängige MPP-Tracker
• 1 PV-String je MPPT
• insgesamt 2 PV-String-Eingänge
• maximaler Eingangsstrom je MPPT: 16 A
• maximaler Kurzschlussstrom je MPPT: 20 A

Damit unterstützt das 6-kW-Modell ein DC/AC-Verhältnis von bis zu 1,6.

Zwei unabhängige MPPT

Die beiden MPP-Tracker ermöglichen die getrennte Regelung zweier PV-Modulfelder.

Dadurch können beispielsweise unterschiedlich ausgerichtete Dachflächen unabhängig voneinander betrieben werden, sofern die jeweilige Stringauslegung innerhalb der zulässigen Spannungs- und Stromwerte liegt.

Für das modulare SigenStor Batteriesystem

Der Energy Controller wurde speziell für die Kombination mit den SigenStor-Batteriemodulen entwickelt.

Unterstützt werden:

• SigenStor BAT Serie
• 1 bis 6 Batteriemodule je Energy Controller
• Batterie-Spannungsbereich: 600–900 V

Dadurch kann die Speicherkapazität entsprechend dem individuellen Energiebedarf aufgebaut werden.

Die Batteriemodule sind bei einem einzelnen Energy-Controller-Artikel nicht automatisch enthalten.

6 kW dreiphasige Ausgangsleistung

Im normalen Netzbetrieb stellt der Sigen Energy Controller eine Nennleistung von:

6.000 W

bereit.

Die maximale AC-Scheinleistung beträgt:

6.600 VA

Weitere AC-Daten:

• dreiphasiger Netzanschluss
• Anschluss: 3W + N + PE
• Nennspannung: 380 / 400 V
• Netzfrequenz: 50 / 60 Hz
• Nennausgangsstrom: 9,1 A
• maximaler Ausgangsstrom: 10,0 A
• Leistungsfaktor: 0,8 voreilend bis 0,8 nacheilend
• Strom-Gesamtklirrfaktor: <2 %

Unsymmetrische dreiphasige Leistungsabgabe

Der Sigen Energy Controller unterstützt eine unsymmetrische dreiphasige Leistungsabgabe.

Dadurch kann das System auf unterschiedlich hohe Verbraucherleistungen auf den einzelnen Phasen reagieren und die Energie bedarfsgerecht innerhalb des dreiphasigen Systems bereitstellen.

Bis zu 9 kW Backup-Spitzenleistung

In Kombination mit einem kompatiblen SigenStor Batteriesystem und Sigen Energy Gateway unterstützt der Energy Controller eine Ersatzstromversorgung.

Für das 6-kW-Modell gibt Sigenergy eine kurzfristige Spitzenleistung von:

9.000 W für 10 Sekunden

an.

Damit stehen kurzfristig bis zu 150 % der AC-Nennleistung zur Verfügung, beispielsweise für geeignete Verbraucher mit erhöhtem Einschalt- oder Anlaufstrom.

Die 9 kW sind ausdrücklich eine Spitzenleistung für 10 Sekunden. Sie sollten nicht als dauerhaft verfügbare 9-kW-Backup-Leistung beworben werden.

0-ms-Umschaltung mit Sigen Energy Gateway

Sigenergy gibt für die Unterbrechungszeit auf der Verbraucherseite:

0 ms

an.

Für diese Funktion werden gemeinsam benötigt:

• Sigen Energy Controller
• SigenStor Batterie
• Sigen Energy Gateway

Die 0-ms-Umschaltung gilt unter den vom Hersteller definierten Bedingungen. Unter anderem muss die Nennleistung des Energy Controllers höher als die gesamte angeschlossene Backup-Last sein.

Der Energy Controller allein stellt daher noch keine vollständige 0-ms-Ersatzstromlösung dar.

Integriertes Energiemanagement

Der Sigen Energy Controller verfügt über ein integriertes Energy Management System (EMS).

Innerhalb des SigenStor-Systems koordiniert es die Energieflüsse zwischen:

• Photovoltaikanlage
• Batteriespeicher
• Hausverbrauch
• öffentlichem Stromnetz

Über die mySigen App kann das Energiesystem überwacht und verwaltet werden.

Hoher Wirkungsgrad

Der Sigen Energy Controller 6.0 TP erreicht:

• maximalen Wirkungsgrad: 98,2 %
• europäischen Wirkungsgrad: 96,6 %

Umfangreiche Schutzfunktionen

Sigenergy nennt unter anderem:

• DC-Verpolungsschutz
• Isolationsüberwachung
• Fehlerstromüberwachung
• AC-Überstromschutz
• AC-Überspannungsschutz
• AC-Kurzschlussschutz
• Anti-Islanding-Schutz
• DC-Überspannungsschutz Typ II
• AC-Überspannungsschutz Typ II

Der AFCI-Lichtbogenschutz wird im offiziellen Datenblatt als optionale beziehungsweise modellabhängige Funktion gekennzeichnet. Deshalb würde ich AFCI bei diesem Artikel nicht als sicher serienmäßig enthalten bewerben.

WLAN, Ethernet und RS485

Für Kommunikation und Anlagenüberwachung stehen zur Verfügung:

• WLAN
• Fast Ethernet
• RS485
• optional Sigen CommMod für Mobilfunkkommunikation

Die Anlagenüberwachung erfolgt über die mySigen App.

IP66 und intelligente Luftkühlung

Der Energy Controller besitzt die Schutzart IP66 und verwendet eine intelligente Luftkühlung.

Weitere Umgebungsbedingungen:

• Betriebstemperatur: –30 °C bis +60 °C
• Lagertemperatur: –40 °C bis +70 °C
• relative Luftfeuchtigkeit: 0–100 %
• maximale Betriebshöhe: 4.000 m

Robuste SigenStor-Systembauweise

Die Abmessungen betragen:

700 × 300 × 260 mm

Das Gewicht liegt bei:

36 kg

Der Energy Controller ist für die Integration in das modulare SigenStor-System ausgelegt.

10 Jahre Herstellergarantie

Sigenergy gewährt für den SigenStor EC 6.0 TP in Europa eine:

10-jährige Herstellergarantie

gemäß den jeweils geltenden Garantiebedingungen.

Produktmerkmale

• Hersteller: Sigenergy
• Serie: SigenStor
• Modell: SigenStor EC 6.0 TP
• Produktbezeichnung: Sigen Energy Controller 6.0 TP
• Produkttyp: Energy Controller / Hybrid-Wechselrichter
• Netzanschluss: dreiphasig
• AC-Nennleistung: 6.000 W
• Max. AC-Scheinleistung: 6.600 VA
• Nennausgangsstrom: 9,1 A
• Max. Ausgangsstrom: 10,0 A
• Nennspannung: 380 / 400 V
• Netzfrequenz: 50 / 60 Hz
• Max. PV-Leistung: 9.600 Wp
• DC/AC-Verhältnis: bis zu 1,6
• Max. DC-Eingangsspannung: 1.100 V
• Nominale DC-Eingangsspannung: 600 V
• Startspannung: 180 V
• MPPT-Spannungsbereich: 160–1.000 V
• Anzahl MPPT: 2
• Strings je MPPT: 1
• PV-Strings gesamt: 2
• Max. Eingangsstrom je MPPT: 16 A
• Max. Kurzschlussstrom je MPPT: 20 A
• Kompatible Batterien: SigenStor BAT Serie
• Batteriemodule je Controller: 1–6
• Batterie-Spannungsbereich: 600–900 V
• Backup-Spitzenleistung: 9.000 W für 10 Sekunden
• Backup-Umschaltung: 0 ms mit Sigen Energy Gateway und SigenStor Batterie unter definierten Bedingungen
• Max. Wirkungsgrad: 98,2 %
• Europäischer Wirkungsgrad: 96,6 %
• DC-Überspannungsschutz: Typ II
• AC-Überspannungsschutz: Typ II
• Kommunikation: WLAN, Fast Ethernet, RS485
• Mobilfunk: optional über Sigen CommMod
• Monitoring: mySigen App
• Kühlung: intelligente Luftkühlung
• Schutzart: IP66
• Betriebstemperatur: –30 °C bis +60 °C
• Lagertemperatur: –40 °C bis +70 °C
• Relative Luftfeuchtigkeit: 0–100 %
• Max. Betriebshöhe: 4.000 m
• Abmessungen B × H × T: 700 × 300 × 260 mm
• Gewicht: 36 kg
• Herstellergarantie: 10 Jahre gemäß Garantiebedingungen
