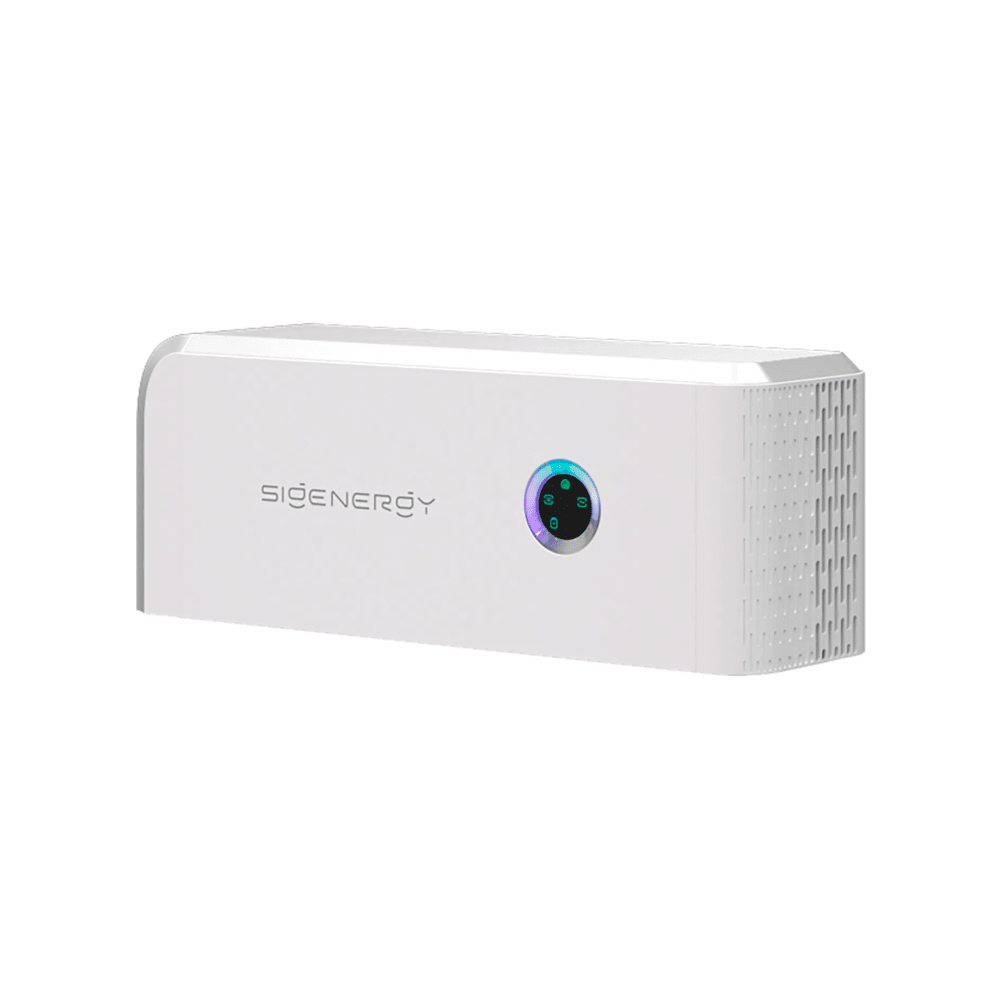

Sigenergy Sigen Energy Controller 25.0 TP – 25 kW, 3-phasig, 4 MPPT

Sigenergy Sigen Energy Controller 25.0 TP – 25 kW

Der Sigenergy Sigen Energy Controller 25.0 TP ist die zentrale Leistungselektronik des modularen SigenStor-Energiespeichersystems. Er verbindet Photovoltaikanlage, Batteriespeicher, Hausverbrauch und intelligentes Energiemanagement innerhalb eines abgestimmten Gesamtsystems.

Mit 25 kW AC-Nennleistung, bis zu 40 kWp PV-Leistung und vier unabhängigen MPP-Trackern eignet sich der Energy Controller für besonders leistungsstarke private Photovoltaikanlagen, Mehrfamilienhäuser und weitere Anwendungen mit hohem Energiebedarf.

Bis zu 40 kWp PV-Leistung

Der Sigen Energy Controller 25.0 TP unterstützt eine maximale PV-Generatorleistung von:

40.000 Wp

Die wichtigsten PV-Eingangsdaten:

• maximale DC-Eingangsspannung: 1.100 V
• nominale DC-Eingangsspannung: 600 V
• Startspannung: 180 V
• MPPT-Spannungsbereich: 160–1.000 V
• 4 unabhängige MPP-Tracker
• 1 PV-String je MPPT
• insgesamt 4 PV-String-Eingänge
• maximaler Eingangsstrom je MPPT: 16 A
• maximaler Kurzschlussstrom je MPPT: 20 A

Damit unterstützt das 25-kW-Modell ein DC/AC-Verhältnis von bis zu 1,6.

Vier unabhängige MPPT

Die vier unabhängigen MPP-Tracker bieten hohe Flexibilität bei größeren und komplex aufgebauten Photovoltaikanlagen.

So können bis zu vier unterschiedlich ausgerichtete oder aufgebaute Modulfelder separat geregelt werden. Das ist beispielsweise bei Gebäuden mit mehreren Dachflächen oder unterschiedlichen Modulausrichtungen von Vorteil.

Jeder MPP-Tracker verfügt über einen eigenen String-Eingang mit bis zu 16 A Eingangsstrom.

Für das modulare SigenStor Batteriesystem

Der Energy Controller ist für die direkte Kombination mit dem Sigenergy SigenStor Batteriesystem ausgelegt.

Unterstützt werden:

• SigenStor BAT Serie
• 1 bis 6 Batteriemodule je Energy Controller
• Batteriespannungsbereich: 600–900 V

Dadurch lässt sich der Batteriespeicher entsprechend dem individuellen Energiebedarf modular konfigurieren.

Die Batteriemodule sind bei einem einzelnen Energy Controller nicht automatisch Bestandteil des Lieferumfangs.

25 kW dreiphasige Ausgangsleistung

Im regulären Netzbetrieb stellt der Sigen Energy Controller eine Nennleistung von:

25.000 W

bereit.

Die maximale AC-Scheinleistung beträgt:

27.500 VA

Weitere AC-Daten:

• Netzanschluss: dreiphasig
• Anschluss: 3W + N + PE
• Nennspannung: 380 / 400 V
• Netzfrequenz: 50 / 60 Hz
• Nennausgangsstrom: 38,0 A
• maximaler Ausgangsstrom: 41,8 A
• Leistungsfaktor: 0,8 voreilend bis 0,8 nacheilend
• Strom-Gesamtklirrfaktor: <2 %

Unsymmetrische dreiphasige Leistungsabgabe

Der Sigen Energy Controller unterstützt eine unsymmetrische dreiphasige Leistungsabgabe.

Dadurch kann das System auf unterschiedlich hohe Lasten auf den einzelnen Phasen reagieren und die verfügbare Energie bedarfsgerecht verteilen.

Gerade bei größeren Wohngebäuden kann dies sinnvoll sein, da die Verbraucher in der Praxis häufig nicht gleichmäßig auf alle drei Phasen verteilt sind.

Bis zu 30 kW Backup-Spitzenleistung

In Verbindung mit einer kompatiblen SigenStor Batterie und einem Sigen Energy Gateway unterstützt der Energy Controller einen netzunabhängigen Backup-Betrieb.

Beim 25-kW-Modell beträgt die kurzfristige Spitzenleistung:

30.000 W für 10 Sekunden

Diese zusätzliche Leistungsreserve kann beispielsweise beim Start geeigneter Verbraucher mit erhöhtem Einschalt- oder Anlaufstrom hilfreich sein.

Wichtig: Die 30 kW sind ausschließlich eine kurzfristige Spitzenleistung für 10 Sekunden und sollten nicht als dauerhaft verfügbare 30-kW-Backup-Leistung beworben werden.

0-ms-Umschaltung mit Sigen Energy Gateway

Sigenergy gibt unter definierten Bedingungen eine lastseitige Unterbrechungszeit von:

0 ms

an.

Hierfür müssen gemeinsam eingesetzt werden:

• Sigen Energy Controller
• SigenStor Batterie
• Sigen Energy Gateway

Zu den Herstellerbedingungen gehört unter anderem, dass die Nennleistung des Energy Controllers größer als die gesamte angeschlossene Backup-Last ist.

Der Energy Controller allein stellt daher keine vollständige 0-ms-Ersatzstromlösung dar.

Integriertes Energiemanagement

Der Sigen Energy Controller verfügt über ein integriertes Energy Management System (EMS).

Innerhalb des SigenStor-Systems koordiniert es die Energieflüsse zwischen:

• Photovoltaikanlage
• Batteriespeicher
• Hausverbrauch
• öffentlichem Stromnetz

Die Anlagenüberwachung und Systemverwaltung kann über die mySigen App erfolgen.

Hoher Wirkungsgrad

Der Sigen Energy Controller 25.0 TP erreicht:

• maximalen Wirkungsgrad: 98,3 %
• europäischen Wirkungsgrad: 98,0 %

Damit bietet die 25-kW-Ausführung auch bei hoher Anlagenleistung eine effiziente Energieumwandlung.

Umfangreiche Schutzfunktionen

Zu den vom Hersteller aufgeführten Schutzfunktionen gehören unter anderem:

• DC-Verpolungsschutz
• Isolationsüberwachung
• Fehlerstromüberwachung
• AC-Überstromschutz
• AC-Überspannungsschutz
• AC-Kurzschlussschutz
• Anti-Islanding-Schutz
• DC-Überspannungsschutz Typ II
• AC-Überspannungsschutz Typ II

Der AFCI-Lichtbogenschutz wird von Sigenergy als optionale und nur bei bestimmten Modellen unterstützte Funktion geführt. Deshalb sollte diese Funktion beim 25.0 TP nicht ohne konkrete Bestätigung der Geräteausführung als serienmäßig vorhanden beworben werden.

WLAN, Ethernet und RS485

Für Kommunikation und Anlagenüberwachung stehen zur Verfügung:

• WLAN
• Fast Ethernet
• RS485
• Sigen CommMod für optionale Mobilfunkkommunikation

Die Überwachung des Energiesystems erfolgt über die mySigen App.

Intelligente Luftkühlung

Der Energy Controller arbeitet mit Smart Air Cooling.

Die intelligente Luftkühlung ist für die hohe Leistung und den Einsatz innerhalb des modularen SigenStor-Systems ausgelegt.

IP66 für hohen Gehäuseschutz

Der Sigen Energy Controller besitzt die Schutzart IP66.

Weitere Umgebungsbedingungen:

• Betriebstemperatur: –30 °C bis +60 °C
• Lagertemperatur: –40 °C bis +70 °C
• relative Luftfeuchtigkeit: 0–100 %
• maximale Betriebshöhe: 4.000 m

SigenStor-Systembauweise

Die Abmessungen des Energy Controllers betragen:

700 × 300 × 260 mm

Das Gewicht beträgt:

36 kg

Der Energy Controller ist für die Integration in das modular aufgebaute SigenStor-System konzipiert.

10 Jahre Herstellergarantie

Sigenergy gewährt für den SigenStor EC 25.0 TP in Europa eine:

10-jährige Herstellergarantie

gemäß den jeweils geltenden Garantiebedingungen.

Produktmerkmale

• Hersteller: Sigenergy
• Serie: SigenStor
• Modell: SigenStor EC 25.0 TP
• Produktnummer: 11010018
• Produktbezeichnung: Sigen Energy Controller 25.0 TP
• Produkttyp: Energy Controller / Hybrid-Wechselrichter
• Netzanschluss: dreiphasig
• AC-Nennleistung: 25.000 W
• Max. AC-Scheinleistung: 27.500 VA
• Nennausgangsstrom: 38,0 A
• Max. Ausgangsstrom: 41,8 A
• Nennspannung: 380 / 400 V
• Netzfrequenz: 50 / 60 Hz
• Max. PV-Leistung: 40.000 Wp
• DC/AC-Verhältnis: bis zu 1,6
• Max. DC-Eingangsspannung: 1.100 V
• Nominale DC-Eingangsspannung: 600 V
• Startspannung: 180 V
• MPPT-Spannungsbereich: 160–1.000 V
• Anzahl MPPT: 4
• Strings je MPPT: 1
• PV-Strings gesamt: 4
• Max. Eingangsstrom je MPPT: 16 A
• Max. Kurzschlussstrom je MPPT: 20 A
• Kompatible Batterien: SigenStor BAT Serie
• Batteriemodule je Controller: 1–6
• Batteriespannungsbereich: 600–900 V
• Backup-Spitzenleistung: 30.000 W für 10 Sekunden
• Backup-Umschaltung: 0 ms mit Sigen Energy Gateway und SigenStor Batterie unter definierten Bedingungen
• Max. Wirkungsgrad: 98,3 %
• Europäischer Wirkungsgrad: 98,0 %
• Unsymmetrische 3-Phasen-Ausgabe: unterstützt
• DC-Überspannungsschutz: Typ II
• AC-Überspannungsschutz: Typ II
• Kommunikation: WLAN, Fast Ethernet, RS485
• Mobilfunk: optional über Sigen CommMod
• Monitoring: mySigen App
• Kühlung: Smart Air Cooling
• Schutzart: IP66
• Betriebstemperatur: –30 °C bis +60 °C
• Lagertemperatur: –40 °C bis +70 °C
• Relative Luftfeuchtigkeit: 0–100 %
• Max. Betriebshöhe: 4.000 m
• Abmessungen B × H × T: 700 × 300 × 260 mm
• Gewicht: 36 kg
• Herstellergarantie: 10 Jahre gemäß Garantiebedingungen
