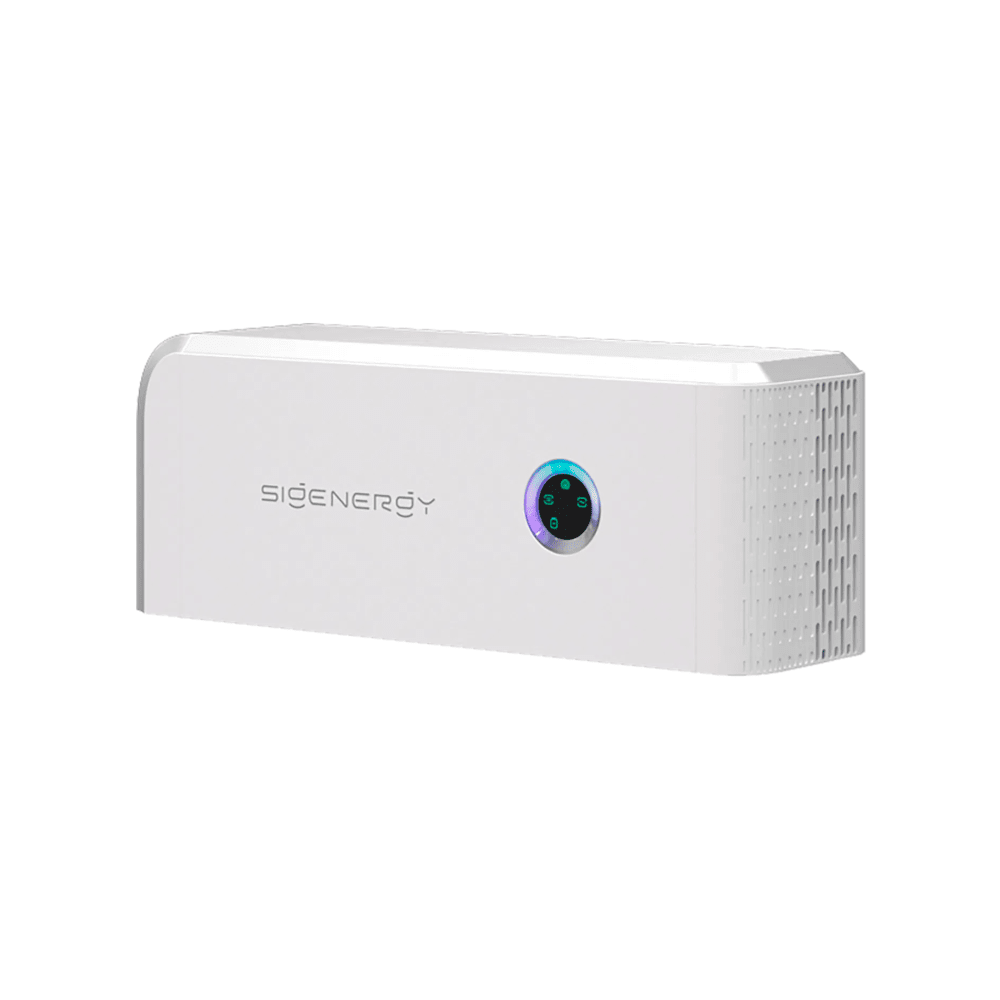

Sigenergy Sigen Energy Controller 17.0 TP – 17 kW, 3-phasig, 3 MPPT

Sigenergy Sigen Energy Controller 17.0 TP – 17 kW

Der Sigenergy Sigen Energy Controller 17.0 TP ist die zentrale Leistungselektronik des modularen SigenStor-Energiespeichersystems. Er kombiniert PV-Wechselrichter, Batterieanbindung und intelligentes Energiemanagement innerhalb eines abgestimmten Systems.

Mit 17 kW AC-Nennleistung, bis zu 27,2 kWp PV-Leistung und drei unabhängigen MPP-Trackern eignet sich der Energy Controller besonders für größere Photovoltaikanlagen, Mehrfamilienhäuser und Anwendungen mit erhöhtem Energiebedarf.

Bis zu 27,2 kWp PV-Leistung

Der Sigen Energy Controller 17.0 TP unterstützt eine maximale PV-Generatorleistung von:

27.200 Wp

Die wichtigsten PV-Eingangsdaten:

• maximale DC-Eingangsspannung: 1.100 V
• nominale DC-Eingangsspannung: 600 V
• Startspannung: 180 V
• MPPT-Spannungsbereich: 160–1.000 V
• 3 unabhängige MPP-Tracker
• 1 PV-String je MPPT
• insgesamt 3 PV-String-Eingänge
• maximaler Eingangsstrom je MPPT: 16 A
• maximaler Kurzschlussstrom je MPPT: 20 A

Damit unterstützt das 17-kW-Modell ein DC/AC-Verhältnis von bis zu 1,6.

Drei unabhängige MPPT

Die drei unabhängigen MPP-Tracker ermöglichen eine flexible Aufteilung der Photovoltaikanlage.

So können beispielsweise Ost-, Süd- und Westflächen getrennt geregelt werden. Jeder MPP-Tracker verfügt über einen eigenen PV-String-Eingang mit maximal 16 A Eingangsstrom.

Das erleichtert die Auslegung bei Gebäuden mit mehreren unterschiedlich ausgerichteten Dachflächen.

Für das modulare SigenStor Batteriesystem

Der Energy Controller ist für die direkte Kombination mit dem Sigenergy SigenStor Batteriesystem ausgelegt.

Unterstützt werden:

• SigenStor BAT Serie
• 1 bis 6 Batteriemodule je Energy Controller
• Batteriespannungsbereich: 600–900 V

Dadurch kann die Speicherkapazität entsprechend dem individuellen Energiebedarf modular aufgebaut werden.

Batteriemodule sind bei einem einzelnen Energy Controller nicht automatisch Bestandteil des Lieferumfangs.

17 kW dreiphasige Ausgangsleistung

Im regulären Netzbetrieb stellt der Sigen Energy Controller eine Nennleistung von:

17.000 W

bereit.

Die maximale AC-Scheinleistung beträgt:

18.700 VA

Weitere AC-Daten:

• Netzanschluss: dreiphasig
• Anschluss: 3W + N + PE
• Nennspannung: 380 / 400 V
• Netzfrequenz: 50 / 60 Hz
• Nennausgangsstrom: 25,8 A
• maximaler Ausgangsstrom: 28,4 A
• Leistungsfaktor: 0,8 voreilend bis 0,8 nacheilend
• Strom-Gesamtklirrfaktor: <2 %

Unsymmetrische dreiphasige Leistungsabgabe

Der Sigen Energy Controller unterstützt eine unsymmetrische dreiphasige Leistungsabgabe.

Dadurch kann das System auf unterschiedlich hohe Verbraucherleistungen auf den einzelnen Phasen reagieren und die verfügbare Energie bedarfsgerecht verteilen.

Dies ist insbesondere bei Wohngebäuden und kleineren gewerblichen Anlagen sinnvoll, bei denen sich die Verbraucher nicht gleichmäßig auf alle drei Phasen verteilen.

Bis zu 25,5 kW Backup-Spitzenleistung

In Verbindung mit einer kompatiblen SigenStor Batterie und einem Sigen Energy Gateway unterstützt der Energy Controller eine Ersatzstromversorgung.

Für das 17-kW-Modell gibt Sigenergy eine kurzfristige Spitzenleistung von:

25.500 W für 10 Sekunden

an.

Damit stehen kurzfristig bis zu 150 % der Nennleistung zur Verfügung. Diese Leistungsreserve kann beispielsweise beim Start geeigneter Verbraucher mit erhöhtem Anlaufstrom hilfreich sein.

Wichtig: Die 25,5 kW gelten ausschließlich als Spitzenleistung für 10 Sekunden und sollten nicht als dauerhaft verfügbare 25,5-kW-Backup-Leistung beworben werden.

0-ms-Umschaltung mit Sigen Energy Gateway

Sigenergy gibt unter definierten Bedingungen eine lastseitige Unterbrechungszeit von:

0 ms

an.

Dafür werden gemeinsam benötigt:

• Sigen Energy Controller
• SigenStor Batterie
• Sigen Energy Gateway

Zu den Herstellerbedingungen gehört unter anderem, dass die Nennleistung des Energy Controllers höher als die gesamte angeschlossene Backup-Last ist.

Der Energy Controller allein stellt daher noch keine vollständige 0-ms-Ersatzstromlösung dar.

Integriertes Energiemanagement

Der Sigen Energy Controller besitzt ein integriertes Energy Management System (EMS).

Innerhalb des SigenStor-Systems werden damit die Energieflüsse zwischen:

• Photovoltaikanlage
• Batteriespeicher
• Hausverbrauch
• öffentlichem Stromnetz

koordiniert.

Die Überwachung und Verwaltung des Energiesystems erfolgt über die mySigen App.

Hoher Wirkungsgrad

Der Sigen Energy Controller 17.0 TP erreicht:

• maximalen Wirkungsgrad: 98,3 %
• europäischen Wirkungsgrad: 97,9 %

Umfangreiche Schutzfunktionen

Zu den von Sigenergy aufgeführten Schutzfunktionen gehören unter anderem:

• DC-Verpolungsschutz
• Isolationsüberwachung
• Fehlerstromüberwachung
• AC-Überstromschutz
• AC-Überspannungsschutz
• AC-Kurzschlussschutz
• Anti-Islanding-Schutz
• DC-Überspannungsschutz Typ II
• AC-Überspannungsschutz Typ II

Der AFCI-Lichtbogenschutz wird von Sigenergy als optionale und nur bei bestimmten Modellen unterstützte Funktion geführt. Deshalb sollte AFCI beim 17.0 TP nicht ohne konkrete Bestätigung der Geräteausführung als serienmäßig vorhanden beworben werden.

WLAN, Ethernet und RS485

Für Kommunikation und Anlagenüberwachung stehen zur Verfügung:

• WLAN
• Fast Ethernet
• RS485
• optional Sigen CommMod für 4G / 3G / 2G

Die Anlagenüberwachung erfolgt über die mySigen App.

Intelligente Luftkühlung

Der Energy Controller arbeitet mit Smart Air Cooling.

Die intelligente Luftkühlung ist für die Leistungsanforderungen des SigenStor-Systems ausgelegt.

IP66 für hohen Gehäuseschutz

Der Sigen Energy Controller besitzt die Schutzart IP66.

Weitere Umgebungsbedingungen:

• Betriebstemperatur: –30 °C bis +60 °C
• Lagertemperatur: –40 °C bis +70 °C
• relative Luftfeuchtigkeit: 0–100 %
• maximale Betriebshöhe: 4.000 m

SigenStor-Systembauweise

Die Abmessungen des Energy Controllers betragen:

700 × 300 × 260 mm

Das Gewicht liegt bei:

36 kg

Der Energy Controller ist für die Integration in das modular aufgebaute SigenStor-Energiespeichersystem konzipiert.

10 Jahre Herstellergarantie

Sigenergy gewährt für den SigenStor EC 17.0 TP in Europa eine 10-jährige Herstellergarantie gemäß den geltenden Garantiebedingungen.

Produktmerkmale

• Hersteller: Sigenergy
• Serie: SigenStor
• Modell: SigenStor EC 17.0 TP
• Produktnummer: 11010016
• Produktbezeichnung: Sigen Energy Controller 17.0 TP
• Produkttyp: Energy Controller / Hybrid-Wechselrichter
• Netzanschluss: dreiphasig
• AC-Nennleistung: 17.000 W
• Max. AC-Scheinleistung: 18.700 VA
• Nennausgangsstrom: 25,8 A
• Max. Ausgangsstrom: 28,4 A
• Nennspannung: 380 / 400 V
• Netzfrequenz: 50 / 60 Hz
• Max. PV-Leistung: 27.200 Wp
• DC/AC-Verhältnis: bis zu 1,6
• Max. DC-Eingangsspannung: 1.100 V
• Nominale DC-Eingangsspannung: 600 V
• Startspannung: 180 V
• MPPT-Spannungsbereich: 160–1.000 V
• Anzahl MPPT: 3
• Strings je MPPT: 1
• PV-Strings gesamt: 3
• Max. Eingangsstrom je MPPT: 16 A
• Max. Kurzschlussstrom je MPPT: 20 A
• Kompatible Batterien: SigenStor BAT Serie
• Batteriemodule je Controller: 1–6
• Batteriespannungsbereich: 600–900 V
• Backup-Spitzenleistung: 25.500 W für 10 Sekunden
• Backup-Umschaltung: 0 ms mit Sigen Energy Gateway und SigenStor Batterie unter definierten Bedingungen
• Max. Wirkungsgrad: 98,3 %
• Europäischer Wirkungsgrad: 97,9 %
• Unsymmetrische 3-Phasen-Ausgabe: unterstützt
• DC-Überspannungsschutz: Typ II
• AC-Überspannungsschutz: Typ II
• Kommunikation: WLAN, Fast Ethernet, RS485
• Mobilfunk: optional über Sigen CommMod
• Monitoring: mySigen App
• Kühlung: Smart Air Cooling
• Schutzart: IP66
• Betriebstemperatur: –30 °C bis +60 °C
• Lagertemperatur: –40 °C bis +70 °C
• Relative Luftfeuchtigkeit: 0–100 %
• Max. Betriebshöhe: 4.000 m
• Abmessungen B × H × T: 700 × 300 × 260 mm
• Gewicht: 36 kg
• Herstellergarantie: 10 Jahre gemäß Garantiebedingungen
