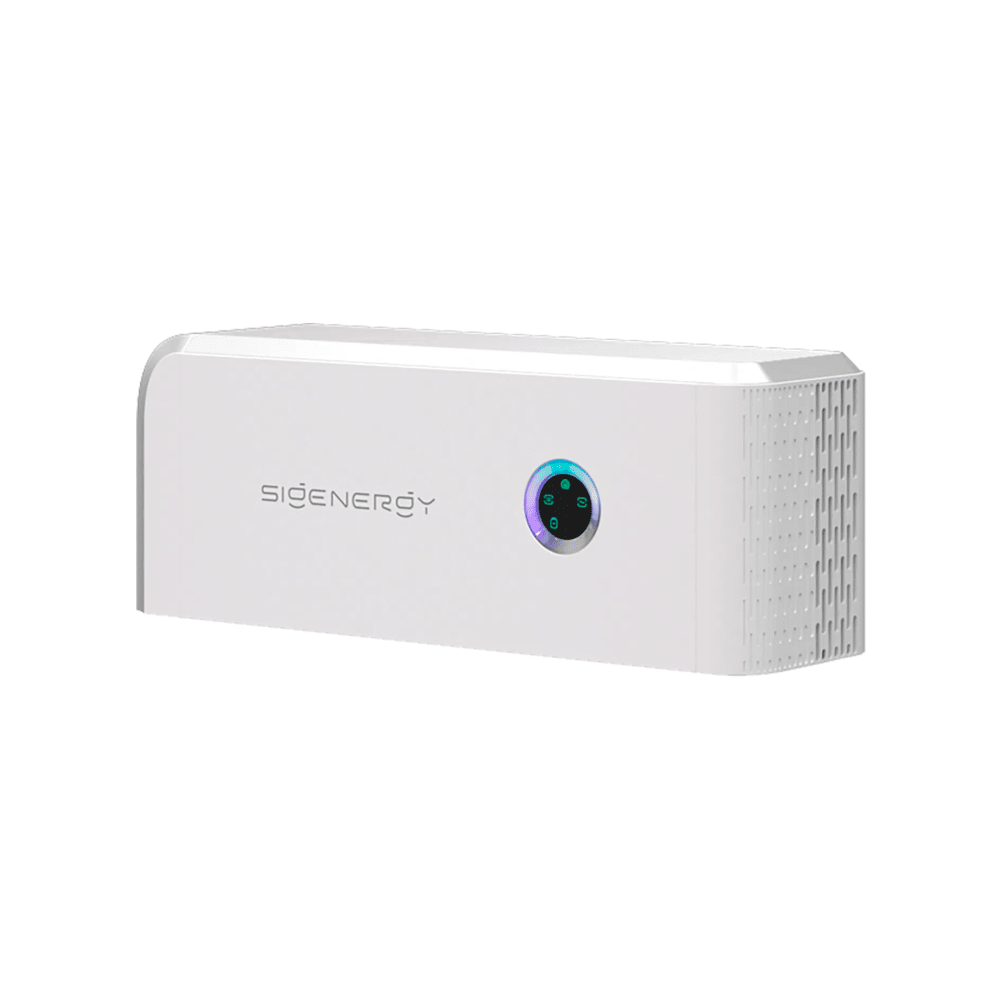

Sigenergy Sigen Energy Controller 15.0 TP – 15 kW, 3-phasig, 3 MPPT

Sigenergy Sigen Energy Controller 15.0 TP – 15 kW

Der Sigenergy Sigen Energy Controller 15.0 TP ist die zentrale Leistungselektronik des modularen SigenStor-Energiespeichersystems. Er kombiniert PV-Wechselrichter, Batterieanbindung und intelligentes Energiemanagement innerhalb eines abgestimmten Systems.

Mit 15 kW AC-Nennleistung, bis zu 24 kWp PV-Leistung und drei unabhängigen MPP-Trackern eignet sich der Energy Controller besonders für größere private Photovoltaikanlagen, Mehrfamilienhäuser und Anwendungen mit erhöhtem Energiebedarf.

Bis zu 24 kWp PV-Leistung

Der Sigen Energy Controller 15.0 TP unterstützt eine maximale PV-Generatorleistung von:

24.000 Wp

Die wichtigsten PV-Eingangsdaten:

• maximale DC-Eingangsspannung: 1.100 V
• nominale DC-Eingangsspannung: 600 V
• Startspannung: 180 V
• MPPT-Spannungsbereich: 160–1.000 V
• 3 unabhängige MPP-Tracker
• 1 PV-String je MPPT
• insgesamt 3 PV-String-Eingänge
• maximaler Eingangsstrom je MPPT: 16 A
• maximaler Kurzschlussstrom je MPPT: 20 A

Damit unterstützt das 15-kW-Modell ein DC/AC-Verhältnis von bis zu 1,6.

Drei unabhängige MPPT

Die drei MPP-Tracker ermöglichen eine flexible Aufteilung der Photovoltaikanlage.

So können beispielsweise Ost-, Süd- und Westflächen jeweils über einen eigenen Tracker betrieben werden. Jeder MPPT verfügt über einen eigenen PV-String-Eingang mit maximal 16 A Eingangsstrom.

Dadurch eignet sich der Energy Controller auch für Gebäude mit mehreren unterschiedlich ausgerichteten Dachflächen.

Für das modulare SigenStor Batteriesystem

Der Energy Controller wurde für die direkte Kombination mit dem Sigenergy SigenStor Batteriesystem entwickelt.

Unterstützt werden:

• SigenStor BAT Serie
• 1 bis 6 Batteriemodule je Energy Controller
• Batteriespannungsbereich: 600–900 V

Die Speicherkapazität kann dadurch entsprechend dem individuellen Energiebedarf modular aufgebaut werden.

Die Batteriemodule selbst sind bei einem einzelnen Energy Controller nicht automatisch enthalten.

15 kW dreiphasige Ausgangsleistung

Im regulären Netzbetrieb stellt der Sigen Energy Controller eine Nennleistung von:

15.000 W

bereit.

Die maximale AC-Scheinleistung beträgt:

16.500 VA

Weitere AC-Daten:

• Netzanschluss: dreiphasig
• Anschluss: 3W + N + PE
• Nennspannung: 380 / 400 V
• Netzfrequenz: 50 / 60 Hz
• Nennausgangsstrom: 22,8 A
• maximaler Ausgangsstrom: 25,1 A
• Leistungsfaktor: 0,8 voreilend bis 0,8 nacheilend
• Strom-Gesamtklirrfaktor: <2 %

Unsymmetrische dreiphasige Leistungsabgabe

Der Sigen Energy Controller unterstützt eine unsymmetrische dreiphasige Leistungsabgabe.

Dadurch kann das System auf unterschiedlich hohe Verbraucherleistungen auf den einzelnen Phasen reagieren und die Energie bedarfsgerecht verteilen.

Das ist insbesondere bei Wohngebäuden von Vorteil, da sich der Stromverbrauch in der Praxis häufig nicht gleichmäßig auf alle drei Phasen verteilt.

Bis zu 22,5 kW Backup-Spitzenleistung

In Kombination mit einer kompatiblen SigenStor Batterie und einem Sigen Energy Gateway unterstützt der Energy Controller den netzunabhängigen Betrieb.

Für das 15-kW-Modell gibt Sigenergy eine kurzfristige Spitzenleistung von:

22.500 W für 10 Sekunden

an.

Damit stehen kurzfristig bis zu 150 % der Nennleistung zur Verfügung. Diese Leistungsreserve kann beispielsweise beim Start geeigneter Verbraucher mit erhöhtem Anlaufstrom hilfreich sein.

Die 22,5 kW gelten ausschließlich als Spitzenleistung für 10 Sekunden und sollten nicht als dauerhaft verfügbare 22,5-kW-Ersatzstromleistung beworben werden.

0-ms-Umschaltung mit Sigen Energy Gateway

Sigenergy gibt für die lastseitige Unterbrechungszeit unter definierten Bedingungen:

0 ms

an.

Für diese Funktion werden gemeinsam benötigt:

• Sigen Energy Controller
• SigenStor Batterie
• Sigen Energy Gateway

Zu den vom Hersteller genannten Voraussetzungen gehört, dass die Nennleistung des Energy Controllers höher ist als die gesamte angeschlossene Backup-Last.

Der Energy Controller allein stellt daher keine vollständige 0-ms-Ersatzstromlösung dar.

Integriertes Energiemanagement

Der Sigen Energy Controller verfügt über ein integriertes Energy Management System (EMS).

Innerhalb des SigenStor-Systems koordiniert es die Energieflüsse zwischen:

• Photovoltaikanlage
• Batteriespeicher
• Hausverbrauch
• öffentlichem Stromnetz

Die Überwachung und Verwaltung des Systems erfolgt über die mySigen App.

Hoher Wirkungsgrad

Der Sigen Energy Controller 15.0 TP erreicht:

• maximalen Wirkungsgrad: 98,3 %
• europäischen Wirkungsgrad: 97,9 %

Umfangreiche Schutzfunktionen

Zu den von Sigenergy angegebenen Schutzfunktionen gehören:

• DC-Verpolungsschutz
• Isolationsüberwachung
• Fehlerstromüberwachung
• AC-Überstromschutz
• AC-Überspannungsschutz
• AC-Kurzschlussschutz
• Anti-Islanding-Schutz
• DC-Überspannungsschutz Typ II
• AC-Überspannungsschutz Typ II

Der AFCI-Lichtbogenschutz wird in den Herstellerunterlagen als optionale und nur bei bestimmten Modellen unterstützte Funktion geführt. Deshalb sollte AFCI beim 15.0 TP nicht ohne Bestätigung der konkreten Geräteausführung als serienmäßige Ausstattung beworben werden.

WLAN, Ethernet und RS485

Für Kommunikation und Anlagenüberwachung stehen zur Verfügung:

• WLAN
• Fast Ethernet
• RS485
• optional Sigen CommMod für Mobilfunkkommunikation

Die zentrale Anlagenüberwachung erfolgt über die mySigen App.

Intelligente Luftkühlung

Der Sigen Energy Controller arbeitet mit einer intelligenten Luftkühlung.

Das Kühlsystem ist auf die höhere Leistung und die Integration in das modulare SigenStor-System abgestimmt.

IP66 für hohen Gehäuseschutz

Der Sigen Energy Controller besitzt die Schutzart IP66.

Weitere Umgebungsbedingungen:

• Betriebstemperatur: –30 °C bis +60 °C
• Lagertemperatur: –40 °C bis +70 °C
• relative Luftfeuchtigkeit: 0–100 %
• maximale Betriebshöhe: 4.000 m

SigenStor-Systembauweise

Die Abmessungen des Energy Controllers betragen:

700 × 300 × 260 mm

Das Gewicht liegt bei:

36 kg

Der Controller ist für die Integration in das modular aufgebaute SigenStor-System konzipiert.

10 Jahre Herstellergarantie

Sigenergy gewährt für den SigenStor EC 15.0 TP in Europa eine:

10-jährige Herstellergarantie

gemäß den jeweils geltenden Garantiebedingungen.

Produktmerkmale

• Hersteller: Sigenergy
• Serie: SigenStor
• Modell: SigenStor EC 15.0 TP
• Produktnummer: 11010015
• Produktbezeichnung: Sigen Energy Controller 15.0 TP
• Produkttyp: Energy Controller / Hybrid-Wechselrichter
• Netzanschluss: dreiphasig
• AC-Nennleistung: 15.000 W
• Max. AC-Scheinleistung: 16.500 VA
• Nennausgangsstrom: 22,8 A
• Max. Ausgangsstrom: 25,1 A
• Nennspannung: 380 / 400 V
• Netzfrequenz: 50 / 60 Hz
• Max. PV-Leistung: 24.000 Wp
• DC/AC-Verhältnis: bis zu 1,6
• Max. DC-Eingangsspannung: 1.100 V
• Nominale DC-Eingangsspannung: 600 V
• Startspannung: 180 V
• MPPT-Spannungsbereich: 160–1.000 V
• Anzahl MPPT: 3
• Strings je MPPT: 1
• PV-Strings gesamt: 3
• Max. Eingangsstrom je MPPT: 16 A
• Max. Kurzschlussstrom je MPPT: 20 A
• Kompatible Batterien: SigenStor BAT Serie
• Batteriemodule je Controller: 1–6
• Batteriespannungsbereich: 600–900 V
• Backup-Spitzenleistung: 22.500 W für 10 Sekunden
• Backup-Umschaltung: 0 ms mit Sigen Energy Gateway und SigenStor Batterie unter definierten Bedingungen
• Max. Wirkungsgrad: 98,3 %
• Europäischer Wirkungsgrad: 97,9 %
• Unsymmetrische 3-Phasen-Ausgabe: unterstützt
• DC-Überspannungsschutz: Typ II
• AC-Überspannungsschutz: Typ II
• Kommunikation: WLAN, Fast Ethernet, RS485
• Mobilfunk: optional über Sigen CommMod
• Monitoring: mySigen App
• Kühlung: Smart Air Cooling
• Schutzart: IP66
• Betriebstemperatur: –30 °C bis +60 °C
• Lagertemperatur: –40 °C bis +70 °C
• Relative Luftfeuchtigkeit: 0–100 %
• Max. Betriebshöhe: 4.000 m
• Abmessungen B × H × T: 700 × 300 × 260 mm
• Gewicht: 36 kg
