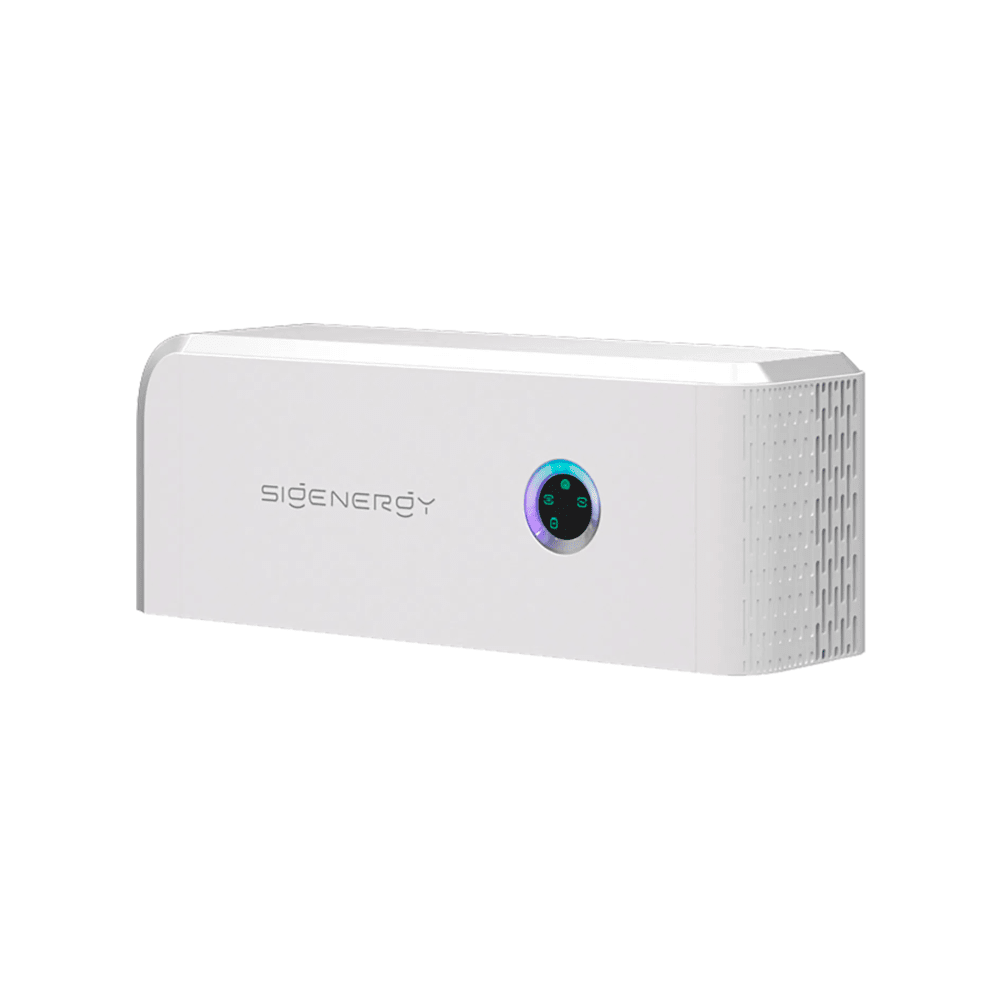

Sigenergy Sigen Energy Controller 10.0 TP – 10 kW, 3-phasig, 3 MPPT

Sigenergy Sigen Energy Controller 10.0 TP – 10 kW

Der Sigenergy Sigen Energy Controller 10.0 TP ist die zentrale Leistungselektronik des modularen SigenStor-Energiespeichersystems. Er verbindet Photovoltaikanlage, Batteriespeicher, Hausverbrauch und intelligentes Energiemanagement innerhalb eines abgestimmten Systems.

Mit 10 kW AC-Nennleistung, bis zu 16 kWp PV-Leistung und drei unabhängigen MPP-Trackern eignet sich der Energy Controller besonders für größere private Photovoltaikanlagen mit Batteriespeicher und erhöhtem Stromverbrauch.

Bis zu 16 kWp PV-Leistung

Der Sigen Energy Controller 10.0 TP unterstützt eine maximale PV-Generatorleistung von:

16.000 Wp

Die wichtigsten PV-Eingangsdaten:

• maximale DC-Eingangsspannung: 1.100 V
• nominale DC-Eingangsspannung: 600 V
• Startspannung: 180 V
• MPPT-Spannungsbereich: 160–1.000 V
• 3 unabhängige MPP-Tracker
• 1 PV-String je MPPT
• insgesamt 3 PV-String-Eingänge
• maximaler Eingangsstrom je MPPT: 16 A
• maximaler Kurzschlussstrom je MPPT: 20 A

Damit beträgt das maximale DC/AC-Verhältnis 1,6.

Drei unabhängige MPPT

Ein wesentlicher Vorteil des 10-kW-Modells sind die 3 unabhängigen MPP-Tracker.

Dadurch können beispielsweise drei unterschiedlich ausgerichtete Modulfelder separat geregelt werden. Eine typische Anwendung wäre die getrennte Einbindung von Ost-, Süd- und Westflächen.

Jeder MPP-Tracker verfügt über einen eigenen PV-String-Eingang mit bis zu 16 A Eingangsstrom.

Für das modulare SigenStor Batteriesystem

Der Energy Controller ist für die direkte Integration in das Sigenergy SigenStor Batteriesystem ausgelegt.

Unterstützt werden:

• SigenStor BAT Serie
• 1 bis 6 Batteriemodule je Energy Controller
• Batteriespannungsbereich: 600–900 V

Dadurch kann die Speicherkapazität entsprechend dem individuellen Energiebedarf modular zusammengestellt und erweitert werden.

Die Batteriemodule selbst sind bei einem einzelnen Energy Controller nicht automatisch enthalten.

10 kW dreiphasige Ausgangsleistung

Im regulären Netzbetrieb stellt der Sigen Energy Controller eine Nennleistung von:

10.000 W

bereit.

Die maximale AC-Scheinleistung beträgt:

11.000 VA

Weitere AC-Daten:

• dreiphasiger Netzanschluss
• Anschluss: 3W + N + PE
• Nennspannung: 380 / 400 V
• Netzfrequenz: 50 / 60 Hz
• Nennausgangsstrom: 15,2 A
• maximaler Ausgangsstrom: 16,7 A
• Leistungsfaktor: 0,8 voreilend bis 0,8 nacheilend
• Strom-Gesamtklirrfaktor: <2 %

Unsymmetrische dreiphasige Leistungsabgabe

Der Sigen Energy Controller unterstützt eine unsymmetrische dreiphasige Leistungsabgabe.

Dadurch kann das System unterschiedlich hohe Verbraucherleistungen auf den einzelnen Phasen berücksichtigen und die bereitgestellte Energie entsprechend verteilen.

Das ist insbesondere in Wohngebäuden sinnvoll, da die elektrische Last in der Praxis häufig nicht gleichmäßig auf alle drei Phasen verteilt ist.

Bis zu 15 kW Backup-Spitzenleistung

In Verbindung mit einem kompatiblen SigenStor Batteriesystem und einem Sigen Energy Gateway unterstützt der Energy Controller den netzunabhängigen Betrieb.

Für das 10-kW-Modell bestätigt Sigenergy eine kurzfristige Spitzenleistung von:

15.000 W für 10 Sekunden

Damit stehen kurzfristig bis zu 150 % der AC-Nennleistung zur Verfügung.

Diese Leistungsreserve kann beispielsweise bei geeigneten Verbrauchern mit erhöhten Einschalt- oder Anlaufströmen hilfreich sein.

Wichtig: Die 15 kW sind ausschließlich eine Spitzenleistung für 10 Sekunden und sollten nicht als dauerhafte 15-kW-Backup-Leistung beworben werden.

0-ms-Umschaltung mit Sigen Energy Gateway

Sigenergy gibt unter den vom Hersteller definierten Bedingungen eine lastseitige Umschaltzeit von:

0 ms

an.

Dafür müssen gemeinsam eingesetzt werden:

• Sigen Energy Controller
• SigenStor Batterie
• Sigen Energy Gateway

Sigenergy nennt als Voraussetzung unter anderem, dass die Nennleistung des Energy Controllers höher ist als die gesamte angeschlossene Backup-Last.

Der Energy Controller allein stellt daher noch keine vollständige 0-ms-Ersatzstromlösung dar.

Integriertes Energiemanagement

Der Sigen Energy Controller verfügt über ein integriertes Energy Management System (EMS).

Das System koordiniert die Energieflüsse zwischen:

• Photovoltaikanlage
• Batteriespeicher
• Hausverbrauch
• öffentlichem Stromnetz

Dadurch bildet der Energy Controller die zentrale Steuerungs- und Leistungskomponente des SigenStor-Systems.

Hoher Wirkungsgrad

Der Sigen Energy Controller 10.0 TP erreicht:

• maximalen Wirkungsgrad: 98,3 %
• europäischen Wirkungsgrad: 97,5 %

Damit arbeitet der Wechselrichter effizient bei der Umwandlung der erzeugten Solarenergie.

Umfangreiche Schutzfunktionen

Sigenergy nennt für die Sigen Energy Controller unter anderem:

• DC-Verpolungsschutz
• Isolationsüberwachung
• Fehlerstromüberwachung
• AC-Überstromschutz
• AC-Überspannungsschutz
• AC-Kurzschlussschutz
• Anti-Islanding-Schutz
• DC-Überspannungsschutz Typ II
• AC-Überspannungsschutz Typ II

Der AFCI-Lichtbogenschutz wird im offiziellen Datenblatt ausdrücklich als optionale und nur bei bestimmten Modellen unterstützte Funktion gekennzeichnet. Deshalb würde ich AFCI beim 10.0 TP nicht als serienmäßig enthalten bewerben, solange die konkrete Geräteausführung dies nicht bestätigt.

WLAN, Ethernet und RS485

Für Kommunikation und Anlagenüberwachung stehen zur Verfügung:

• WLAN
• Fast Ethernet
• RS485
• optional Sigen CommMod für 4G / 3G / 2G

Die Überwachung und Steuerung des Energiesystems erfolgt über die mySigen App.

Smart Air Cooling

Der dreiphasige Energy Controller arbeitet mit einer intelligenten Luftkühlung.

Diese ist auf die höhere Leistung und die kompakte Integration in das SigenStor-System ausgelegt.

IP66 für hohen Gehäuseschutz

Der Sigen Energy Controller besitzt die Schutzart IP66.

Weitere Umgebungsbedingungen:

• Betriebstemperatur: –30 °C bis +60 °C
• Lagertemperatur: –40 °C bis +70 °C
• relative Luftfeuchtigkeit: 0–100 %
• maximale Betriebshöhe: 4.000 m

Damit ist das Gerät für unterschiedliche Installationsbedingungen ausgelegt, sofern die Vorgaben des Herstellers eingehalten werden.

Kompakte SigenStor-Systembauweise

Die Abmessungen des Energy Controllers betragen:

700 × 300 × 260 mm

Das Gewicht liegt bei:

36 kg

Der Controller ist für die Integration in das modular aufgebaute SigenStor-System konzipiert.

10 Jahre Herstellergarantie

Sigenergy gewährt für den SigenStor EC 10.0 TP in Europa eine:

10-jährige Herstellergarantie

gemäß den jeweils geltenden Garantiebedingungen.

Produktmerkmale

• Hersteller: Sigenergy
• Serie: SigenStor
• Modell: SigenStor EC 10.0 TP
• Produktnummer: 11010013
• Produktbezeichnung: Sigen Energy Controller 10.0 TP
• Produkttyp: Energy Controller / Hybrid-Wechselrichter
• Netzanschluss: dreiphasig
• AC-Nennleistung: 10.000 W
• Max. AC-Scheinleistung: 11.000 VA
• Nennausgangsstrom: 15,2 A
• Max. Ausgangsstrom: 16,7 A
• Nennspannung: 380 / 400 V
• Netzfrequenz: 50 / 60 Hz
• Max. PV-Leistung: 16.000 Wp
• DC/AC-Verhältnis: bis zu 1,6
• Max. DC-Eingangsspannung: 1.100 V
• Nominale DC-Eingangsspannung: 600 V
• Startspannung: 180 V
• MPPT-Spannungsbereich: 160–1.000 V
• Anzahl MPPT: 3
• Strings je MPPT: 1
• PV-Strings gesamt: 3
• Max. Eingangsstrom je MPPT: 16 A
• Max. Kurzschlussstrom je MPPT: 20 A
• Kompatible Batterien: SigenStor BAT Serie
• Batteriemodule je Controller: 1–6
• Batteriespannungsbereich: 600–900 V
• Backup-Spitzenleistung: 15.000 W für 10 Sekunden
• Backup-Umschaltung: 0 ms mit Sigen Energy Gateway und SigenStor Batterie unter definierten Bedingungen
• Max. Wirkungsgrad: 98,3 %
• Europäischer Wirkungsgrad: 97,5 %
• Unsymmetrische 3-Phasen-Ausgabe: unterstützt
• DC-Überspannungsschutz: Typ II
• AC-Überspannungsschutz: Typ II
• Kommunikation: WLAN, Fast Ethernet, RS485
• Mobilfunk: optional über Sigen CommMod
• Monitoring: mySigen App
• Kühlung: Smart Air Cooling
• Schutzart: IP66
• Betriebstemperatur: –30 °C bis +60 °C
• Lagertemperatur: –40 °C bis +70 °C
• Relative Luftfeuchtigkeit: 0–100 %
• Max. Betriebshöhe: 4.000 m
• Abmessungen B × H × T: 700 × 300 × 260 mm
• Gewicht: 36 kg
• Herstellergarantie: 10 Jahre gemäß Garantiebedingungen
