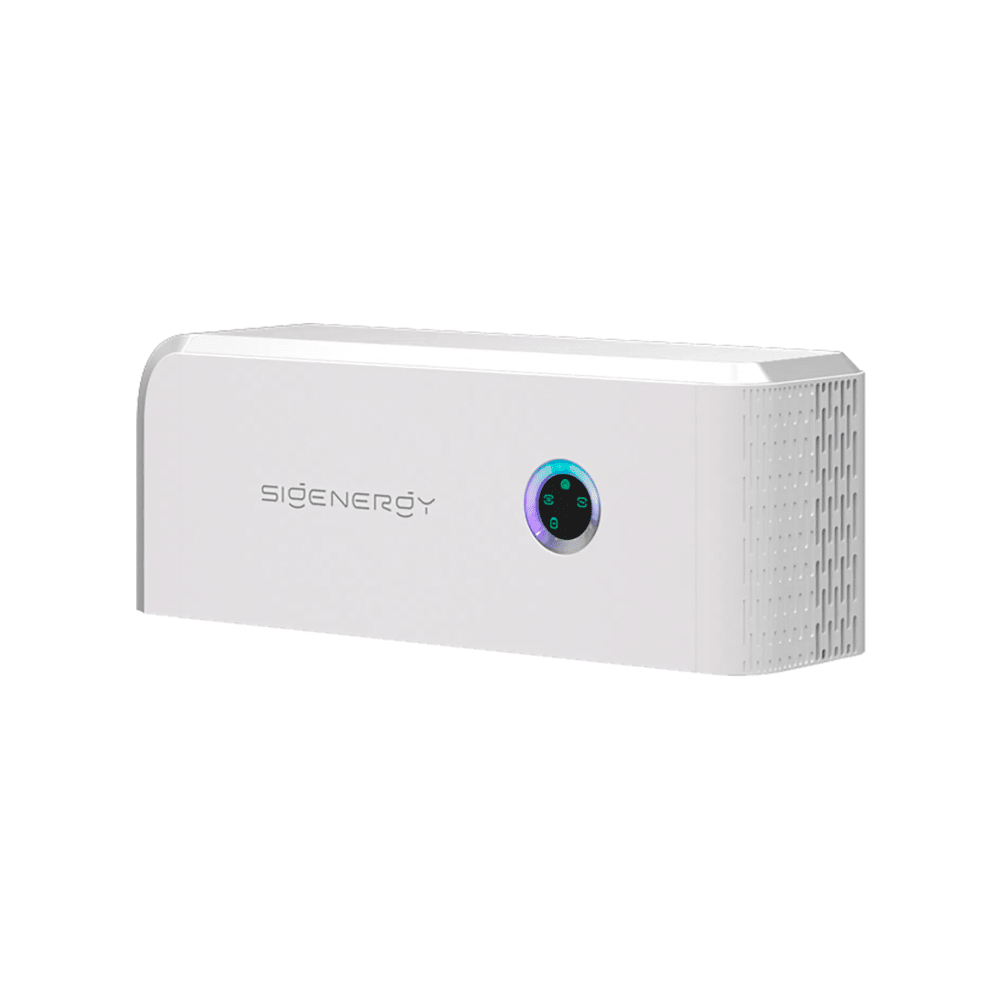

Sigenergy Sigen Energy Controller 30.0 TP – 30 kW, 3-phasig, 4 MPPT

Sigenergy Sigen Energy Controller 30.0 TP – 30 kW

Der Sigenergy Sigen Energy Controller 30.0 TP ist die zentrale Leistungselektronik des modularen SigenStor-Energiespeichersystems. Er verbindet Photovoltaikanlage, Batteriespeicher, Hausverbrauch und intelligentes Energiemanagement innerhalb eines abgestimmten Systems.

Mit 30 kW AC-Nennleistung, bis zu 48 kWp PV-Leistung und vier unabhängigen MPP-Trackern eignet sich der Energy Controller besonders für große private Photovoltaikanlagen und Gebäude mit entsprechend hohem Energiebedarf.

Bis zu 48 kWp PV-Leistung

Der Sigen Energy Controller 30.0 TP unterstützt eine maximale PV-Generatorleistung von:

48.000 Wp

Die wichtigsten PV-Eingangsdaten:

• maximale DC-Eingangsspannung: 1.100 V
• nominale DC-Eingangsspannung: 600 V
• Startspannung: 180 V
• MPPT-Spannungsbereich: 160–1.000 V
• 4 unabhängige MPP-Tracker
• 1 PV-String je MPPT
• insgesamt 4 PV-String-Eingänge
• maximaler Eingangsstrom je MPPT: 16 A
• maximaler Kurzschlussstrom je MPPT: 20 A

Damit unterstützt das 30-kW-Modell ein DC/AC-Verhältnis von bis zu 1,6.

Vier unabhängige MPPT

Die vier unabhängigen MPP-Tracker ermöglichen eine flexible Aufteilung auch größerer Photovoltaikanlagen.

Bis zu vier unterschiedlich ausgerichtete oder aufgebaute Modulfelder können separat geregelt werden. Das bietet Vorteile bei Gebäuden mit mehreren Dachflächen oder unterschiedlichen Modulausrichtungen.

Jeder MPPT besitzt einen eigenen String-Eingang mit maximal 16 A Eingangsstrom.

Für das modulare SigenStor Batteriesystem

Der Energy Controller ist für die Kombination mit der SigenStor BAT Serie vorgesehen.

Unterstützt werden:

• 1 bis 6 SigenStor-Batteriemodule je Energy Controller
• Batteriespannungsbereich: 600–900 V
• modulare Speichererweiterung innerhalb des SigenStor-Systems

Dadurch lässt sich die Speicherkapazität entsprechend dem individuellen Energiebedarf konfigurieren.

Die Batteriemodule sind bei einem einzelnen Energy Controller nicht automatisch enthalten.

30 kW dreiphasige Ausgangsleistung

Im regulären Netzbetrieb stellt der Sigen Energy Controller eine Nennleistung von:

30.000 W

bereit.

Die maximale AC-Scheinleistung beträgt:

33.000 VA

Weitere AC-Daten:

• Netzanschluss: dreiphasig
• Anschluss: 3W + N + PE
• Nennspannung: 380 / 400 V
• Netzfrequenz: 50 / 60 Hz
• Nennausgangsstrom: 45,5 A
• maximaler Ausgangsstrom: 50,0 A
• Leistungsfaktor: 0,8 voreilend bis 0,8 nacheilend
• Strom-Gesamtklirrfaktor: <2 %

Unsymmetrische dreiphasige Leistungsabgabe

Der Sigen Energy Controller unterstützt eine unsymmetrische dreiphasige Leistungsabgabe.

Dadurch kann das System unterschiedlich hohe Lasten auf den einzelnen Phasen berücksichtigen und die Energie entsprechend verteilen.

Gerade bei größeren Gebäuden ist dies sinnvoll, da der tatsächliche Stromverbrauch häufig nicht gleichmäßig auf alle drei Phasen verteilt ist.

Bis zu 36 kW Backup-Spitzenleistung

In Verbindung mit einer kompatiblen SigenStor Batterie und einem Sigen Energy Gateway unterstützt der Energy Controller den netzunabhängigen Betrieb.

Beim 30-kW-Modell beträgt die kurzfristige Spitzenleistung:

36.000 W für 10 Sekunden

Diese zusätzliche Leistungsreserve kann beispielsweise beim Start geeigneter Verbraucher mit erhöhtem Einschalt- oder Anlaufstrom hilfreich sein.

Wichtig: Die 36 kW sind ausschließlich eine kurzfristige Spitzenleistung für 10 Sekunden und dürfen nicht als dauerhaft verfügbare 36-kW-Backup-Leistung beworben werden.

0-ms-Umschaltung mit Sigen Energy Gateway

Sigenergy gibt unter definierten Bedingungen eine lastseitige Unterbrechungszeit von:

0 ms

an.

Hierfür müssen gemeinsam eingesetzt werden:

• Sigen Energy Controller
• SigenStor Batterie
• Sigen Energy Gateway

Zu den Herstellerbedingungen gehört unter anderem, dass die Nennleistung des Energy Controllers höher ist als die gesamte angeschlossene Backup-Last.

Der Energy Controller allein stellt daher keine vollständige 0-ms-Ersatzstromlösung dar.

Integriertes Energiemanagement

Der Sigen Energy Controller verfügt über ein integriertes Energy Management System (EMS).

Innerhalb des SigenStor-Systems koordiniert es die Energieflüsse zwischen:

• Photovoltaikanlage
• Batteriespeicher
• Hausverbrauch
• öffentlichem Stromnetz

Die Überwachung und Verwaltung des Energiesystems erfolgt über die mySigen App.

Hoher Wirkungsgrad

Der Sigen Energy Controller 30.0 TP erreicht:

• maximalen Wirkungsgrad: 98,4 %
• europäischen Wirkungsgrad: 98,0 %

Damit erreicht die 30-kW-Ausführung den höchsten maximalen Wirkungsgrad innerhalb der aktuellen dreiphasigen Energy-Controller-Baureihe von 5 bis 30 kW.

Umfangreiche Schutzfunktionen

Sigenergy nennt unter anderem:

• DC-Verpolungsschutz
• Isolationsüberwachung
• Fehlerstromüberwachung
• AC-Überstromschutz
• AC-Überspannungsschutz
• AC-Kurzschlussschutz
• Anti-Islanding-Schutz
• DC-Überspannungsschutz Typ II
• AC-Überspannungsschutz Typ II

Der AFCI-Lichtbogenschutz wird vom Hersteller als optionale und nur bei bestimmten Modellen unterstützte Funktion gekennzeichnet. Deshalb sollte AFCI beim 30.0 TP nicht ohne Bestätigung der konkreten Geräteausführung als serienmäßige Ausstattung beworben werden.

WLAN, Ethernet und RS485

Für Kommunikation und Anlagenüberwachung stehen zur Verfügung:

• WLAN
• Fast Ethernet
• RS485
• optional Sigen CommMod für 4G / 3G / 2G

Die zentrale Überwachung erfolgt über die mySigen App.

Intelligente Luftkühlung

Der Sigen Energy Controller arbeitet mit Smart Air Cooling.

Die intelligente Luftkühlung ist auf die hohe Leistung und den Betrieb innerhalb des modularen SigenStor-Systems ausgelegt.

IP66 für hohen Gehäuseschutz

Der Sigen Energy Controller besitzt die Schutzart IP66.

Weitere Umgebungsbedingungen:

• Betriebstemperatur: –30 °C bis +60 °C
• Lagertemperatur: –40 °C bis +70 °C
• relative Luftfeuchtigkeit: 0–100 %
• maximale Betriebshöhe: 4.000 m

Kompakte SigenStor-Systembauweise

Trotz der hohen Leistung verwendet der 30.0 TP das bekannte Gehäuseformat der dreiphasigen Energy Controller.

Die Abmessungen betragen:

700 × 300 × 260 mm

Das Gewicht beträgt:

36 kg

10 Jahre Herstellergarantie

Sigenergy gewährt für den SigenStor EC 30.0 TP in Europa eine:

10-jährige Herstellergarantie

gemäß den jeweils geltenden Garantiebedingungen.

Produktmerkmale

• Hersteller: Sigenergy
• Serie: SigenStor
• Modell: SigenStor EC 30.0 TP
• Produktbezeichnung: Sigen Energy Controller 30.0 TP
• Produkttyp: Energy Controller / Hybrid-Wechselrichter
• Netzanschluss: dreiphasig
• AC-Nennleistung: 30.000 W
• Max. AC-Scheinleistung: 33.000 VA
• Nennausgangsstrom: 45,5 A
• Max. Ausgangsstrom: 50,0 A
• Nennspannung: 380 / 400 V
• Netzfrequenz: 50 / 60 Hz
• Max. PV-Leistung: 48.000 Wp
• DC/AC-Verhältnis: bis zu 1,6
• Max. DC-Eingangsspannung: 1.100 V
• Nominale DC-Eingangsspannung: 600 V
• Startspannung: 180 V
• MPPT-Spannungsbereich: 160–1.000 V
• Anzahl MPPT: 4
• Strings je MPPT: 1
• PV-Strings gesamt: 4
• Max. Eingangsstrom je MPPT: 16 A
• Max. Kurzschlussstrom je MPPT: 20 A
• Kompatible Batterien: SigenStor BAT Serie
• Batteriemodule je Controller: 1–6
• Batteriespannungsbereich: 600–900 V
• Backup-Spitzenleistung: 36.000 W für 10 Sekunden
• Backup-Umschaltung: 0 ms mit Sigen Energy Gateway und SigenStor Batterie unter definierten Bedingungen
• Max. Wirkungsgrad: 98,4 %
• Europäischer Wirkungsgrad: 98,0 %
• Unsymmetrische 3-Phasen-Ausgabe: unterstützt
• DC-Überspannungsschutz: Typ II
• AC-Überspannungsschutz: Typ II
• Kommunikation: WLAN, Fast Ethernet, RS485
• Mobilfunk: optional über Sigen CommMod
• Monitoring: mySigen App
• Kühlung: Smart Air Cooling
• Schutzart: IP66
• Betriebstemperatur: –30 °C bis +60 °C
• Lagertemperatur: –40 °C bis +70 °C
• Relative Luftfeuchtigkeit: 0–100 %
• Max. Betriebshöhe: 4.000 m
• Abmessungen B × H × T: 700 × 300 × 260 mm
• Gewicht: 36 kg
• Herstellergarantie: 10 Jahre gemäß Garantiebedingungen
