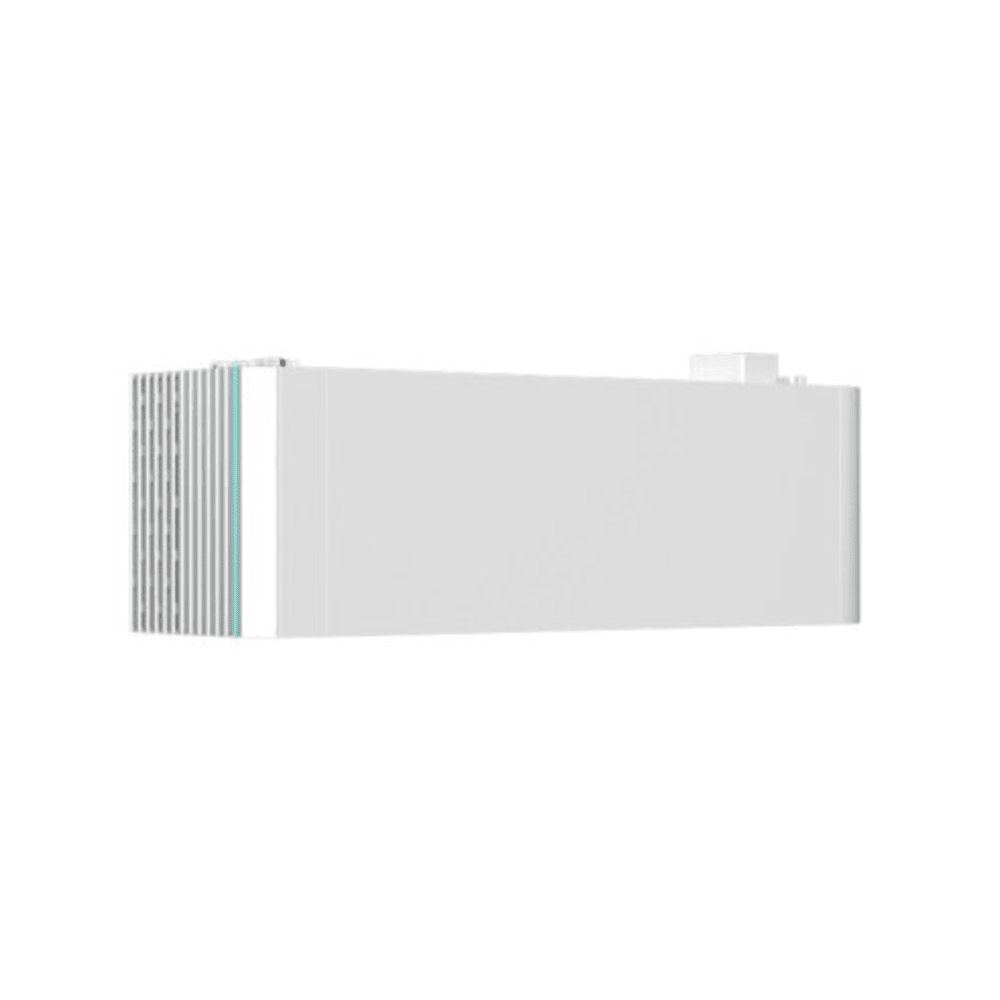

Sigenergy SigenStor Batteriemodul 9/10 kWh

Sigenergy SigenStor BAT 10.0 Batteriemodul 9,04 kWh

Das Sigenergy SigenStor BAT 10.0 ist ein leistungsstarkes modulares Hochvolt-Batteriemodul für das intelligente SigenStor Energiespeichersystem.

Mit 9,04 kWh Gesamtenergiekapazität und 8,76 kWh nutzbarer Energie bietet ein einzelnes Modul bereits eine hohe Speicherkapazität für moderne Photovoltaikanlagen.

Sigenergy verwendet in der aktuellen BAT-10.0-Generation LiFePO4-Batteriezellen mit 314 Ah Zellkapazität. Durch den modularen Systemaufbau kann die Speicherkapazität entsprechend dem individuellen Energiebedarf erweitert werden.

9,04 kWh Gesamtkapazität

Das SigenStor BAT 10.0 besitzt eine Gesamtenergiekapazität von:

9,04 kWh

Davon stehen laut Hersteller unter den definierten Testbedingungen:

8,76 kWh nutzbare Energie

zur Verfügung.

Gerade bei diesem Modell ist diese Unterscheidung wichtig.

Die offizielle Produktbezeichnung lautet zwar BAT 10.0, die tatsächliche Gesamtenergiekapazität beträgt jedoch 9,04 kWh und die nutzbare Kapazität 8,76 kWh.

Für den Shop sollte daher nicht mit „10 kWh nutzbarer Speicher“ geworben werden.

100 % Entladetiefe

Sigenergy gibt für die SigenStor BAT 10.0 eine Entladetiefe von:

100 % DoD

an.

Die nutzbare Energiekapazität von 8,76 kWh wurde laut Hersteller unter folgenden Bedingungen ermittelt:

• 100 % Entladetiefe

• durchschnittlich 0,2 C Lade-/Entladerate

• 25 °C Umgebungstemperatur

• Beginn der Batterielebensdauer

Nach vollständiger Entladung weist Sigenergy darauf hin, dass die Batterie innerhalb von sieben Tagen wieder geladen werden sollte, um die Batteriegesundheit zu erhalten.

LiFePO4-Technologie mit 314-Ah-Zellen

Das Batteriemodul verwendet:

Lithium-Eisenphosphat-Zellen (LiFePO4)

mit einer Zellkapazität von:

314 Ah

Sigenergy nennt für die verwendeten Zellen eine Zyklenlebensdauer von:

10.000 Zyklen

Dieser Wert basiert auf Angaben des Zellherstellers und festgelegten Testbedingungen.

Dabei wurden unter anderem folgende Bedingungen zugrunde gelegt:

• Umgebungstemperatur: 25 ±2 °C

• Lade-/Entladerate: 0,5 C

• Endpunkt: 60 % State of Health

Die Angabe von 10.000 Zyklen sollte daher nicht als uneingeschränkte Garantie über 10.000 vollständige Zyklen verstanden werden.

Bis zu 4,6 kW Lade- und Entladeleistung

Ein einzelnes SigenStor BAT 10.0 Batteriemodul unterstützt eine maximale Lade- und Entladeleistung von:

4.600 W

Damit bietet das größere Batteriemodul eine höhere Leistung als die BAT-6.0-Variante.

Für kurzzeitige Leistungsspitzen stehen für maximal 10 Sekunden:

6.900 W

zur Verfügung.

Die 6,9 kW dürfen nicht als dauerhaft verfügbare Lade- oder Entladeleistung verstanden werden.

Dauerhaft sind pro BAT-10.0-Modul:

4,6 kW

vorgesehen.

Bis zu 6 Batteriemodule pro Controller

Das SigenStor System ist modular aufgebaut.

Laut aktuellem Datenblatt können pro kompatiblem Controller:

1 bis 6 Batteriemodule

eingesetzt werden.

Bei ausschließlicher Verwendung von BAT-10.0-Modulen ergeben sich laut Hersteller folgende Gesamtenergiekapazitäten:

• 1 Modul: 9,04 kWh

• 2 Module: 18,08 kWh

• 3 Module: 27,12 kWh

• 4 Module: 36,16 kWh

• 5 Module: 45,20 kWh

• 6 Module: 54,24 kWh

Dadurch kann die Speicherkapazität schrittweise an den individuellen Energiebedarf angepasst werden.

Skalierbare Lade- und Entladeleistung

Mit zusätzlichen Batteriemodulen erhöht sich innerhalb der entsprechend ausgelegten Systemkonfiguration auch die mögliche Batterie-Leistung.

Bei einer Kombination ausschließlich aus BAT-10.0-Modulen nennt Sigenergy beispielsweise:

• 1 Modul: 4,6 kW

• 2 Module: 9,2 kW

• 3 Module: 13,8 kW

• 4 Module: 18,4 kW

• 5 Module: 23,0 kW

• 6 Module: 27,6 kW

Die tatsächlich nutzbare Systemleistung hängt jedoch zusätzlich vom eingesetzten Energy Controller beziehungsweise Hybrid-Wechselrichter und der gesamten Anlagenkonfiguration ab.

Integrierter Batterieoptimierer

Sigenergy integriert einen Batterieoptimierer in das Batteriesystem.

Dieser ermöglicht eine individuelle Steuerung der Batteriemodule innerhalb des Speichersystems und unterstützt die flexible Erweiterung bestehender Speicherkonfigurationen.

Sigenergy hebt insbesondere die Möglichkeit hervor, Batteriemodule innerhalb eines kompatiblen Systems flexibel zu erweitern und Batterien unterschiedlicher Betriebsalter besser miteinander zu kombinieren.

Welche Batteriegenerationen und Kapazitätsvarianten konkret miteinander kombiniert werden dürfen, sollte dennoch anhand der jeweils aktuellen Sigenergy-Kompatibilitätsunterlagen geprüft werden.

Kompatibel mit SigenStor Energy Controller

Die SigenStor BAT 10.0 ist laut aktuellem Datenblatt mit der:

SigenStor EC Serie

kompatibel.

Zusätzlich wird sie für die aktuellen:

Sigen Hybrid SP2 und TP2 Serien

geführt.

Bei der Verbindung mit Sigen Hybrid SP2 beziehungsweise TP2 ist zusätzlich der:

SigenStor BC Battery Controller

erforderlich.

Die Batterie ist somit kein vollständig eigenständig arbeitender Speicher, sondern Bestandteil eines kompatiblen Sigenergy Energiesystems.

SigenStor BC bei SP2 und TP2 erforderlich

Bei Verwendung der Batterie mit den aktuellen Sigen Hybrid SP2- und TP2-Wechselrichtern ist der SigenStor BC notwendig.

Der Battery Controller übernimmt dabei die Verbindung zwischen Batteriesystem und kompatiblem Hybrid-Wechselrichter.

Der SigenStor BC unterstützt:

• SigenStor BAT Serie

• Sigen Hybrid SP2 Serie

• Sigen Hybrid TP2 Serie

• Kommunikation über CAN

Der SigenStor BC ist bei einem einzelnen BAT-10.0-Batteriemodul nicht automatisch enthalten.

Intelligentes Energiemanagement mit mySigen

Innerhalb eines vollständigen SigenStor Systems lässt sich der Batteriebetrieb über die mySigen App überwachen.

Abhängig von der jeweiligen Systemkonfiguration können unter anderem:

• Ladezustand

• Energieflüsse

• PV-Erzeugung

• Batterie-Ladeleistung

• Batterie-Entladeleistung

• Hausverbrauch

• Netzbezug und Einspeisung

visualisiert werden.

Die intelligenten Energiemanagementfunktionen entstehen aus dem Zusammenspiel des gesamten SigenStor Systems und sollten daher nicht dem einzelnen Batteriemodul allein zugeschrieben werden.

Mehrstufiges Sicherheitskonzept

Sigenergy setzt beim SigenStor Batteriesystem auf ein mehrstufiges Sicherheitskonzept.

Der Hersteller bewirbt unter anderem einen:

5-stufigen Batterieschutz

Zusätzlich erfüllt die SigenStor BAT 10.0 laut aktuellem Datenblatt verschiedene internationale Normen und Sicherheitsanforderungen.

Dazu gehören unter anderem:

• IEC/EN 60730-1

• UN 38.3

• IEC/EN 62619

• IEC/EN 63056

• IEC/EN 62477

Natürliche Kühlung

Das SigenStor BAT 10.0 verwendet:

natürliche Konvektionskühlung

Das Batteriemodul benötigt somit keinen aktiven Lüfter für die reguläre Kühlung.

Dies reduziert bewegliche Komponenten und vermeidet zusätzliche Lüftergeräusche direkt am Batteriemodul.

IP66 für anspruchsvolle Installationsbedingungen

Das SigenStor Batteriesystem besitzt die Schutzart:

IP66

Damit bietet das Gehäuse einen hohen Schutz gegen das Eindringen von Staub und Wasser.

Die Installation muss dennoch immer entsprechend den aktuellen Montagevorgaben von Sigenergy und den örtlichen Installationsbedingungen erfolgen.

Breiter Temperaturbereich

Der zulässige Betriebstemperaturbereich beträgt:

–20 °C bis +55 °C

Der Lagertemperaturbereich beträgt:

–25 °C bis +60 °C

Die zulässige relative Luftfeuchtigkeit liegt bei:

5 % bis 95 %

Die Umgebungsbedingungen können Einfluss auf Leistung, Lebensdauer und Ladeverhalten eines Batteriesystems haben.

Für Boden- und Wandmontage geeignet

Das SigenStor BAT 10.0 kann innerhalb einer entsprechend geplanten Installation sowohl:

• bodenstehend

• als auch wandmontiert

eingesetzt werden.

Die Abmessungen eines einzelnen Batteriemoduls betragen:

767 × 270 × 265 mm

Das Gewicht beträgt:

78 kg

Aufgrund des hohen Modulgewichts müssen insbesondere bei einer Wandmontage Untergrund, Befestigungssystem und Tragfähigkeit entsprechend berücksichtigt werden.

Bis zu 4.000 m Betriebshöhe

Sigenergy gibt für das Batteriemodul eine maximale Betriebshöhe von:

4.000 m

an.

Damit kann das System auch in höher gelegenen Regionen eingesetzt werden, sofern sämtliche weiteren Installations- und Betriebsbedingungen des Herstellers eingehalten werden.

10 Jahre Herstellergarantie

Für die SigenStor BAT 10.0 nennt Sigenergy eine Produktgarantie von:

10 Jahren

Zusätzlich besteht eine begrenzte Leistungsgarantie für das Batteriesystem.

Sigenergy garantiert für die BAT 10.0, dass das Batteriesystem entweder:

60 % der nutzbaren Energie nach 10 Jahren

beibehält oder eine Mindest-Energiedurchsatzmenge von:

30,66 MWh

erreicht, je nachdem, welches Ereignis zuerst eintritt.

Für den Garantieanspruch gelten die jeweils aktuellen Garantiebedingungen von Sigenergy.

Unter anderem muss das System entsprechend den Herstellervorgaben betrieben und für Ferndiagnose sowie notwendige Systemupdates mit dem Netzwerk verbunden bleiben.

Produktmerkmale

• Hersteller: Sigenergy

• Serie: SigenStor

• Offizielle Modellbezeichnung: SigenStor BAT 10.0

• Produkttyp: Hochvolt-Batteriemodul

• Batterietechnologie: LiFePO4

• Zellkapazität: 314 Ah

• Gesamtenergiekapazität: 9,04 kWh

• Nutzbare Energiekapazität: 8,76 kWh

• Entladetiefe: 100 %

• Zyklenlebensdauer: 10.000 Zyklen gemäß Zellhersteller unter definierten Testbedingungen

• Max. Ladeleistung: 4.600 W

• Max. Entladeleistung: 4.600 W

• Spitzen-Lade-/Entladeleistung: 6.900 W für 10 Sekunden

• Module je Controller: 1–6

• Gesamtkapazität mit 2 Modulen: 18,08 kWh

• Gesamtkapazität mit 3 Modulen: 27,12 kWh

• Gesamtkapazität mit 4 Modulen: 36,16 kWh

• Gesamtkapazität mit 5 Modulen: 45,20 kWh

• Gesamtkapazität mit 6 Modulen: 54,24 kWh

• Max. Leistung mit 2 Modulen: 9,2 kW

• Max. Leistung mit 3 Modulen: 13,8 kW

• Max. Leistung mit 4 Modulen: 18,4 kW

• Max. Leistung mit 5 Modulen: 23,0 kW

• Max. Leistung mit 6 Modulen: 27,6 kW

• Kompatible Systemserie: SigenStor EC

• Kompatible Hybrid-Wechselrichter: Sigen Hybrid SP2 / TP2

• SigenStor BC bei SP2/TP2: erforderlich

• Batterieoptimierer: integriert

• Kühlung: natürliche Konvektion

• Schutzart: IP66

• Betriebstemperatur: –20 °C bis +55 °C

• Lagertemperatur: –25 °C bis +60 °C

• Relative Luftfeuchtigkeit: 5–95 %

• Max. Betriebshöhe: 4.000 m

• Montage: Boden- oder Wandmontage

• Abmessungen B × H × T: 767 × 270 × 265 mm

• Gewicht: 78 kg

• Sicherheitskonzept: 5-stufiger Batterieschutz

• Normen: IEC/EN 60730-1, UN 38.3, IEC/EN 62619, IEC/EN 63056, IEC/EN 62477

• Produktgarantie: 10 Jahre gemäß aktueller Garantiebedingungen

• Leistungsgarantie: 60 % nutzbare Energie nach 10 Jahren oder 30,66 MWh Mindest-Energiedurchsatz, je nachdem, welches Ereignis zuerst eintritt
