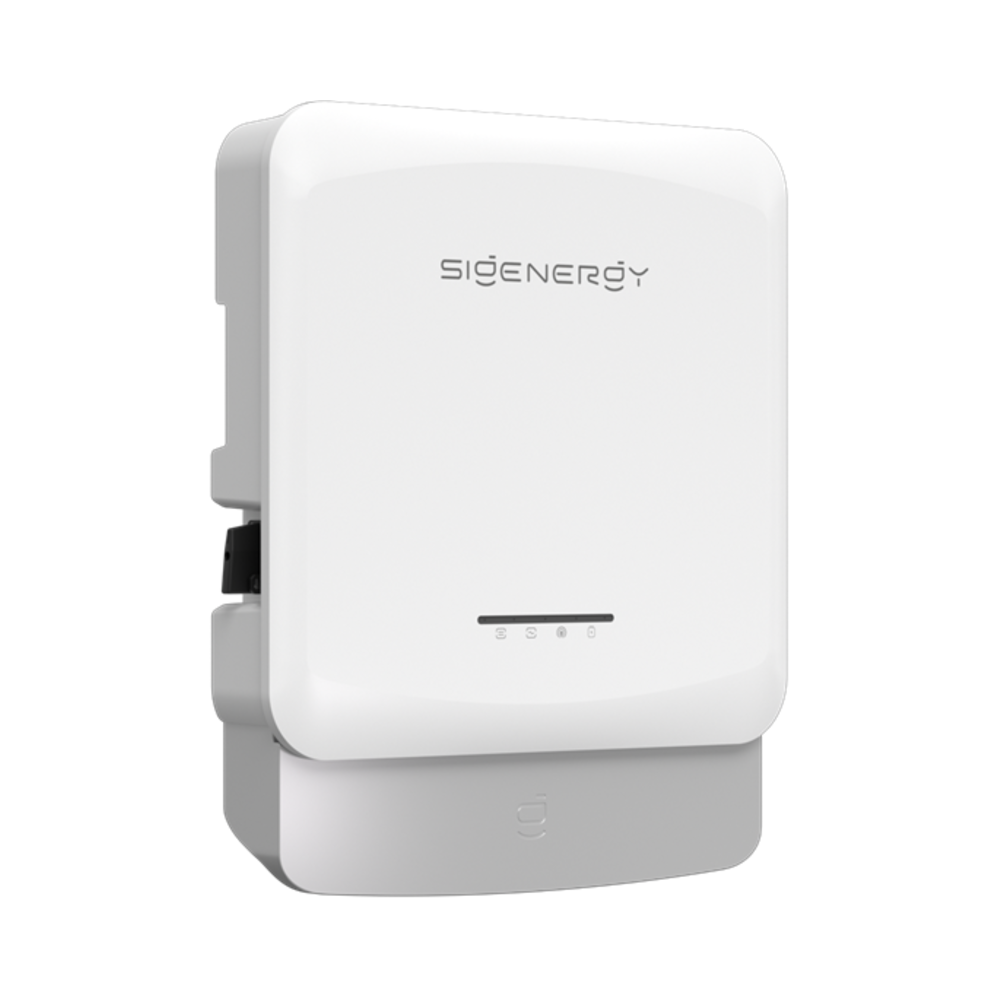

Sigenergy Sigen Hybrid Inverter 5.0 TP2 – 5 kW, 3-phasig, 2 MPPT

Sigenergy Sigen Hybrid Inverter 5.0 TP2 – 5 kW

Der Sigenergy Sigen Hybrid Inverter 5.0 TP2 ist ein kompakter dreiphasiger Hybrid-Wechselrichter für moderne Photovoltaikanlagen mit optionalem Batteriespeicher.

Mit 5 kW AC-Nennleistung, einer unterstützten PV-Leistung von bis zu 10 kWp und zwei unabhängigen MPP-Trackern eignet sich der Wechselrichter besonders für private Photovoltaikanlagen, bei denen neben einer hohen Eigenverbrauchsquote auch die Integration eines Batteriespeichers vorgesehen ist.

Die neue TP2-Generation zeichnet sich durch ihr besonders flaches Gehäuse, natürliche Kühlung und einen sehr leisen Betrieb aus.

Bis zu 10 kWp PV-Leistung

Der Sigen Hybrid 5.0 TP2 unterstützt eine maximale PV-Leistung von:

10.000 Wp

Die wichtigsten PV-Eingangsdaten:

• maximale DC-Eingangsspannung: 1.100 V
• nominale DC-Eingangsspannung: 600 V
• Startspannung: 180 V
• MPPT-Spannungsbereich: 160–1.000 V
• 2 unabhängige MPP-Tracker
• 1 PV-String je MPPT
• maximaler Eingangsstrom je MPPT: 16 A
• maximaler Kurzschlussstrom je MPPT: 22 A

Damit steht für das 5-kW-Gerät ein DC/AC-Verhältnis von bis zu 200 % zur Verfügung.

Zwei unabhängige MPPT

Die beiden unabhängigen MPP-Tracker ermöglichen beispielsweise die getrennte Anbindung zweier unterschiedlich ausgerichteter Modulflächen.

Dadurch können etwa eine Ost- und eine Westseite unabhängig voneinander geregelt werden, sofern die angeschlossenen PV-Strings innerhalb der zulässigen elektrischen Grenzwerte liegen.

Für das SigenStor Batteriesystem vorbereitet

Der Hybrid-Wechselrichter ist für die Kombination mit dem modularen Sigenergy SigenStor Batteriesystem ausgelegt.

Unterstützt werden:

• SigenStor Battery Controller
• SigenStor BAT Serie
• 1 bis 6 Batteriemodule je Battery Controller
• Batteriespannungsbereich: 600–900 V

Damit lässt sich die Photovoltaikanlage um einen kompatiblen Hochvolt-Batteriespeicher erweitern.

Batteriemodule und Battery Controller sind nur dann Bestandteil des Angebots, wenn sie ausdrücklich im jeweiligen Lieferumfang aufgeführt sind.

5 kW dreiphasige Ausgangsleistung

Im normalen Netzbetrieb stellt der Sigen Hybrid 5.0 TP2 eine Nennleistung von:

5.000 W

bereit.

Die maximale Scheinleistung beträgt:

5.500 VA

Weitere AC-Daten:

• dreiphasiger Netzanschluss
• Nennspannung: 220/380 V, 230/400 V oder 240/415 V
• Netzfrequenz: 50 / 60 Hz
• Nennausgangsstrom: 7,6 A
• maximaler Ausgangsstrom: 8,4 A
• Leistungsfaktor: 0,8 voreilend bis 0,8 nacheilend
• Strom-Gesamtklirrfaktor: <3 %

Backup mit hoher kurzfristiger Leistung

Der Sigen Hybrid 5.0 TP2 unterstützt eine Ersatzstromversorgung in Verbindung mit den dafür notwendigen Sigenergy-Systemkomponenten.

Die maximale kurzfristige Backup-Ausgangsleistung beträgt:

10.000 W für 10 Sekunden

Damit kann das Gerät kurzzeitig bis zum Doppelten seiner 5-kW-Nennleistung bereitstellen, beispielsweise für geeignete Verbraucher mit erhöhtem Anlaufbedarf.

Die tatsächlich verfügbare Ersatzstromversorgung hängt vom angeschlossenen Batteriesystem, dem Ladezustand sowie der gesamten Systemauslegung ab.

0-ms-Umschaltung mit Sigen Energy Gateway

Sigenergy gibt für das System eine Unterbrechungszeit auf der Verbraucherseite von:

0 ms

an.

Hierfür müssen jedoch Sigen Hybrid Inverter, Sigen Battery und Sigen Energy Gateway gemeinsam eingesetzt werden.

Die 0-ms-Angabe gilt außerdem unter den vom Hersteller definierten Testbedingungen. Insbesondere muss die Nennleistung des Hybrid-Wechselrichters höher als die gesamte angeschlossene Hauslast sein.

Der Wechselrichter allein stellt daher noch keine vollständige 0-ms-Backup-Lösung dar.

Sehr hoher Wirkungsgrad

Der Sigen Hybrid Inverter 5.0 TP2 erreicht:

• maximalen Wirkungsgrad: 98,9 %
• europäischen Wirkungsgrad: 98,1 %

Damit arbeitet der Wechselrichter über einen großen Betriebsbereich mit hoher Umwandlungseffizienz.

Integrierter AFCI-Lichtbogenschutz

Der TP2 verfügt über einen integrierten AFCI-Lichtbogenschutz.

Dieser dient zur Erkennung gefährlicher Lichtbogenfehler auf der DC-Seite der Photovoltaikanlage und ergänzt die weiteren integrierten Schutzmechanismen.

Umfangreiche Schutzfunktionen

Zu den vom Hersteller genannten Schutzfunktionen gehören:

• DC-Verpolungsschutz
• Isolationsüberwachung
• Fehlerstromüberwachung
• AFCI-Lichtbogenschutz
• AC-Überstromschutz
• AC-Überspannungsschutz
• AC-Kurzschlussschutz
• DC-Überspannungsschutz Typ II
• AC-Überspannungsschutz Typ II
• Anti-Islanding-Schutz

WLAN, Ethernet und RS485

Für Kommunikation und Anlagenüberwachung stehen verschiedene Schnittstellen zur Verfügung:

• WLAN
• Fast Ethernet
• RS485
• optionales Sigen CommMod für Mobilfunkkommunikation

Über das Sigenergy-System lässt sich die Anlage mit der mySigen App überwachen und verwalten.

Besonders flaches Gehäuse

Mit einer Tiefe von lediglich:

99 mm

gehört der TP2 zu den besonders flach konstruierten Hybrid-Wechselrichtern.

Die vollständigen Abmessungen betragen:

477 × 568 × 99 mm

Das Gewicht liegt bei rund 19,5 kg.

Damit ist das Gerät deutlich kompakter als die vorherige dreiphasige Sigen-Hybrid-Generation.

Leiser Betrieb ohne aktive Lüfterkühlung

Die Kühlung erfolgt durch natürliche Konvektion.

Sigenergy gibt für die dreiphasige TP2-Serie einen Geräuschpegel von:

28 dB

an.

Durch den Verzicht auf eine aktive Lüfterkühlung eignet sich der Wechselrichter auch für Installationsorte in der Nähe von Wohnbereichen, sofern die Installationsvorgaben eingehalten werden.

IP66 für einen hohen Gehäuseschutz

Der Sigen Hybrid 5.0 TP2 besitzt die Schutzart IP66.

Weitere Umgebungsbedingungen:

• Betriebstemperatur: –30 °C bis +60 °C
• Lagertemperatur: –40 °C bis +70 °C
• relative Luftfeuchtigkeit: 0–100 %
• maximale Betriebshöhe: 4.000 m
• Montageart: Wandmontage

Niedriger Nachtverbrauch

Der Nachtverbrauch des dreiphasigen TP2 beträgt laut Hersteller:

3 W

Damit bleibt der Eigenverbrauch des Wechselrichters außerhalb des aktiven PV-Betriebs gering.

10 Jahre Herstellergarantie

Sigenergy gewährt in Europa für den Sigen Hybrid Inverter standardmäßig eine 10-jährige Herstellergarantie gemäß den geltenden Garantiebedingungen.

Zusätzlich bietet Sigenergy eine kostenpflichtige Garantieverlängerung um weitere 5 Jahre an. Damit ist eine Gesamtgarantie von bis zu 15 Jahren möglich, sofern die Bedingungen für die Garantieverlängerung erfüllt werden.

Produktmerkmale

• Hersteller: Sigenergy
• Serie: Sigen Hybrid Inverter TP2
• Modell: Sigen Hybrid 5.0 TP2
• Produkttyp: Hybrid-Wechselrichter
• Netzanschluss: dreiphasig
• AC-Nennleistung: 5.000 W
• Max. AC-Scheinleistung: 5.500 VA
• Nennausgangsstrom: 7,6 A
• Max. Ausgangsstrom: 8,4 A
• Nennspannung: 220/380 V, 230/400 V, 240/415 V
• Netzfrequenz: 50 / 60 Hz
• Max. PV-Leistung: 10.000 Wp
• Max. DC-Eingangsspannung: 1.100 V
• Nominale DC-Eingangsspannung: 600 V
• Startspannung: 180 V
• MPPT-Spannungsbereich: 160–1.000 V
• Anzahl MPPT: 2
• Strings je MPPT: 1
• PV-Strings gesamt: 2
• Max. Eingangsstrom je MPPT: 16 A
• Max. Kurzschlussstrom je MPPT: 22 A
• Kompatibler Battery Controller: SigenStor BC
• Kompatible Batterie: SigenStor BAT Serie
• Batteriemodule je Controller: 1–6
• Batteriespannungsbereich: 600–900 V
• Backup-Spitzenleistung: 10.000 W für 10 Sekunden
• Backup-Umschaltung: 0 ms mit Sigen Energy Gateway und Sigen Battery unter definierten Bedingungen
• Max. Wirkungsgrad: 98,9 %
• Europäischer Wirkungsgrad: 98,1 %
• AFCI-Lichtbogenschutz: ja
• DC-Überspannungsschutz: Typ II
• AC-Überspannungsschutz: Typ II
• Kommunikation: WLAN, Fast Ethernet, RS485
• Mobilfunk: über optionales Sigen CommMod
• Monitoring: mySigen App
• Kühlung: natürliche Konvektion
• Geräuschpegel: 28 dB
• Schutzart: IP66
• Betriebstemperatur: –30 °C bis +60 °C
• Relative Luftfeuchtigkeit: 0–100 %
• Max. Betriebshöhe: 4.000 m
• Nachtverbrauch: 3 W
• Abmessungen B × H × T: 477 × 568 × 99 mm
• Gewicht: 19,5 kg
• Montage: Wandmontage
• Standard-Herstellergarantie: 10 Jahre
• Optionale Garantieverlängerung: weitere 5 Jahre gemäß Garantiebedingungen
