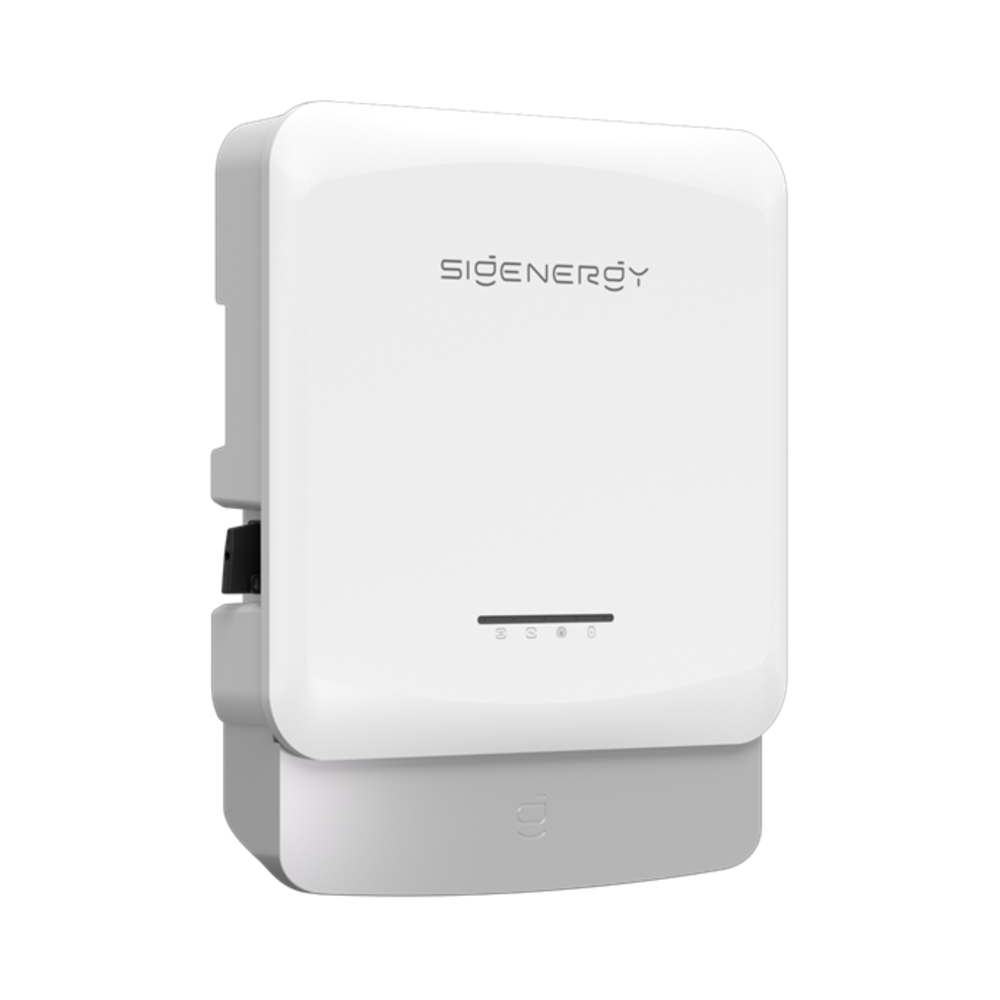

Sigenergy Sigen Hybrid Inverter 6.0 TP2 – 6 kW, 3-phasig, 2 MPPT

Sigenergy Sigen Hybrid Inverter 6.0 TP2 – 6 kW Hybrid-Wechselrichter

Der Sigenergy Sigen Hybrid Inverter 6.0 TP2 ist ein kompakter dreiphasiger Hybrid-Wechselrichter für moderne Photovoltaikanlagen mit optionalem Batteriespeicher.

Mit 6 kW AC-Nennleistung, bis zu 12 kWp PV-Leistung und zwei unabhängigen MPP-Trackern eignet sich der Wechselrichter insbesondere für private Photovoltaikanlagen, bei denen Solarstromerzeugung, Eigenverbrauch und Batteriespeicherung innerhalb eines modularen Systems kombiniert werden sollen.

Die neue TP2-Generation zeichnet sich durch ein besonders flaches Gehäuse, natürliche Kühlung, einen hohen Wirkungsgrad und die Integration in das SigenStor-Energiesystem aus.

Bis zu 12 kWp PV-Leistung

Der Sigen Hybrid 6.0 TP2 unterstützt eine maximale PV-Leistung von:

12.000 Wp

Die wichtigsten DC-Daten:

• maximale DC-Eingangsspannung: 1.100 V
• nominale DC-Eingangsspannung: 600 V
• Startspannung: 180 V
• MPPT-Spannungsbereich: 160–1.000 V
• 2 unabhängige MPP-Tracker
• 1 PV-String je MPPT
• insgesamt 2 PV-Strings
• maximaler Eingangsstrom je MPPT: 16 A
• maximaler Kurzschlussstrom je MPPT: 22 A

Damit ist eine PV-Generatorleistung von bis zu 200 % der AC-Nennleistung möglich.

Zwei unabhängige MPP-Tracker

Die beiden unabhängigen MPP-Tracker ermöglichen es, zwei unterschiedlich ausgerichtete PV-Flächen separat zu regeln.

So können beispielsweise eine Ost- und eine Westdachfläche jeweils einem eigenen MPP-Tracker zugeordnet werden, sofern die jeweilige Stringauslegung innerhalb der zulässigen Spannungs- und Stromwerte liegt.

Für SigenStor Batteriespeicher vorbereitet

Der Hybrid-Wechselrichter ist für die Kombination mit dem modularen Sigenergy SigenStor Batteriesystem vorgesehen.

Unterstützt werden:

• SigenStor Battery Controller
• SigenStor BAT Serie
• 1 bis 6 Batteriemodule je Battery Controller
• Batteriespannungsbereich: 600–900 V

Dadurch kann Ihre Photovoltaikanlage um einen kompatiblen Hochvolt-Batteriespeicher erweitert werden.

Battery Controller und Batteriemodule sind nicht automatisch Bestandteil dieses Wechselrichterartikels.

6 kW dreiphasige Ausgangsleistung

Im normalen Netzbetrieb stellt der Wechselrichter eine Nennleistung von:

6.000 W

bereit.

Die maximale Scheinleistung beträgt:

6.600 VA

Weitere AC-Daten:

• dreiphasiger Netzanschluss
• Nennspannung: 220/380 V, 230/400 V oder 240/415 V
• Netzfrequenz: 50 / 60 Hz
• Nennausgangsstrom: 9,1 A
• maximaler Ausgangsstrom: 10,0 A
• Leistungsfaktor: 0,8 voreilend bis 0,8 nacheilend
• Strom-Gesamtklirrfaktor: <3 %

Bis zu 12 kW Backup-Spitzenleistung

In Verbindung mit den erforderlichen Sigenergy-Systemkomponenten unterstützt der Sigen Hybrid 6.0 TP2 eine Backup-Versorgung.

Die maximale kurzfristige Ausgangsleistung im Backup-Betrieb beträgt:

12.000 W für 10 Sekunden

Damit kann der Wechselrichter kurzfristig das Doppelte seiner 6-kW-Nennleistung bereitstellen.

Das kann beispielsweise bei geeigneten Verbrauchern mit erhöhtem Anlaufstrom hilfreich sein.

Wichtig: Die 12 kW sind eine kurzfristige Spitzenleistung für 10 Sekunden und keine dauerhafte 12-kW-Backup-Leistung.

0-ms-Backup-Umschaltung im SigenStor-System

Sigenergy gibt für die Lastseite eine Umschaltzeit von:

0 ms

an.

Hierfür müssen jedoch folgende Komponenten gemeinsam eingesetzt werden:

• Sigen Hybrid Inverter
• Sigen Battery
• Sigen Energy Gateway

Außerdem gilt die Angabe unter den von Sigenergy definierten Testbedingungen. Unter anderem muss die Nennleistung des Hybrid-Wechselrichters über der gesamten angeschlossenen Hauslast liegen.

Der Hybrid-Wechselrichter allein stellt daher noch keine vollständige 0-ms-Ersatzstromlösung dar.

Bis zu 99,0 % maximaler Wirkungsgrad

Der Sigen Hybrid Inverter 6.0 TP2 erreicht:

• maximalen Wirkungsgrad: 99,0 %
• europäischen Wirkungsgrad: 98,5 %

Damit bietet die 6-kW-Version einen sehr hohen Umwandlungswirkungsgrad.

Integrierter AFCI-Lichtbogenschutz

Der Wechselrichter verfügt über einen integrierten AFCI-Lichtbogenschutz.

Dieser dient dazu, gefährliche Lichtbogenfehler auf der Gleichstromseite der Photovoltaikanlage zu erkennen.

Umfangreiche Schutzfunktionen

Zu den vom Hersteller aufgeführten Schutzfunktionen gehören:

• DC-Verpolungsschutz
• Isolationsüberwachung
• Fehlerstromüberwachung
• AFCI-Lichtbogenschutz
• AC-Überstromschutz
• AC-Überspannungsschutz
• AC-Kurzschlussschutz
• DC-Überspannungsschutz Typ II
• AC-Überspannungsschutz Typ II
• Anti-Islanding-Schutz

WLAN, Ethernet und RS485

Für Kommunikation und Anlagenüberwachung stehen verschiedene Schnittstellen zur Verfügung:

• WLAN
• Fast Ethernet
• RS485
• optional Sigen CommMod für Mobilfunkkommunikation

Über die mySigen App kann das Sigenergy-System überwacht und verwaltet werden.

Besonders flaches TP2-Gehäuse

Ein charakteristisches Merkmal der TP2-Serie ist das nur:

99 mm tiefe Gehäuse

Die vollständigen Abmessungen betragen:

477 × 568 × 99 mm

Das Gewicht beträgt rund:

19,5 kg

Damit fällt das Gerät für einen dreiphasigen Hybrid-Wechselrichter vergleichsweise kompakt aus.

Leiser Betrieb durch natürliche Kühlung

Die Kühlung erfolgt über natürliche Konvektion.

Sigenergy gibt für die dreiphasige TP2-Serie einen Geräuschpegel von:

28 dB

an.

Da keine aktive Lüfterkühlung erforderlich ist, eignet sich der Wechselrichter auch für Installationsbereiche in der Nähe von Wohnräumen, sofern die Montagevorgaben des Herstellers eingehalten werden.

IP66 für hohen Gehäuseschutz

Der Sigen Hybrid 6.0 TP2 besitzt die Schutzart IP66.

Weitere Umgebungsbedingungen:

• Betriebstemperatur: –30 °C bis +60 °C
• Lagertemperatur: –40 °C bis +70 °C
• relative Luftfeuchtigkeit: 0–100 %
• maximale Betriebshöhe: 4.000 m
• Montageart: Wandmontage

Nur 3 W Nachtverbrauch

Der Nachtverbrauch beträgt laut Sigenergy:

3 W

Damit bleibt der Eigenverbrauch des Wechselrichters außerhalb des aktiven PV-Betriebs gering.

10 Jahre Herstellergarantie

Sigenergy gewährt für den Sigen Hybrid Inverter in Europa standardmäßig eine 10-jährige Herstellergarantie gemäß den geltenden Garantiebedingungen.

Zusätzlich ist eine kostenpflichtige Garantieverlängerung um weitere 5 Jahre vorgesehen. Damit kann die Garantiedauer unter den entsprechenden Voraussetzungen auf insgesamt 15 Jahre erweitert werden.

Produktmerkmale

• Hersteller: Sigenergy
• Serie: Sigen Hybrid Inverter TP2
• Modell: Sigen Hybrid 6.0 TP2
• Produkttyp: Hybrid-Wechselrichter
• Netzanschluss: dreiphasig
• AC-Nennleistung: 6.000 W
• Max. AC-Scheinleistung: 6.600 VA
• Nennausgangsstrom: 9,1 A
• Max. Ausgangsstrom: 10,0 A
• Nennspannung: 220/380 V, 230/400 V, 240/415 V
• Netzfrequenz: 50 / 60 Hz
• Max. PV-Leistung: 12.000 Wp
• DC/AC-Verhältnis: bis zu 200 %
• Max. DC-Eingangsspannung: 1.100 V
• Nominale DC-Eingangsspannung: 600 V
• Startspannung: 180 V
• MPPT-Spannungsbereich: 160–1.000 V
• Anzahl MPPT: 2
• Strings je MPPT: 1
• PV-Strings gesamt: 2
• Max. Eingangsstrom je MPPT: 16 A
• Max. Kurzschlussstrom je MPPT: 22 A
• Kompatibler Battery Controller: SigenStor BC
• Kompatible Batterie: SigenStor BAT Serie
• Batteriemodule je Controller: 1–6
• Batteriespannungsbereich: 600–900 V
• Backup-Spitzenleistung: 12.000 W für 10 Sekunden
• Backup-Umschaltung: 0 ms mit Sigen Energy Gateway und Sigen Battery unter definierten Bedingungen
• Max. Wirkungsgrad: 99,0 %
• Europäischer Wirkungsgrad: 98,5 %
• AFCI-Lichtbogenschutz: ja
• DC-Überspannungsschutz: Typ II
• AC-Überspannungsschutz: Typ II
• Kommunikation: WLAN, Fast Ethernet, RS485
• Mobilfunk: über optionales Sigen CommMod
• Monitoring: mySigen App
• Kühlung: natürliche Konvektion
• Geräuschpegel: 28 dB
• Schutzart: IP66
• Betriebstemperatur: –30 °C bis +60 °C
• Lagertemperatur: –40 °C bis +70 °C
• Relative Luftfeuchtigkeit: 0–100 %
• Max. Betriebshöhe: 4.000 m
• Nachtverbrauch: 3 W
• Abmessungen B × H × T: 477 × 568 × 99 mm
• Gewicht: 19,5 kg
• Montage: Wandmontage
• Standard-Herstellergarantie: 10 Jahre
• Optionale Garantieverlängerung: weitere 5 Jahre gemäß Garantiebedingungen
