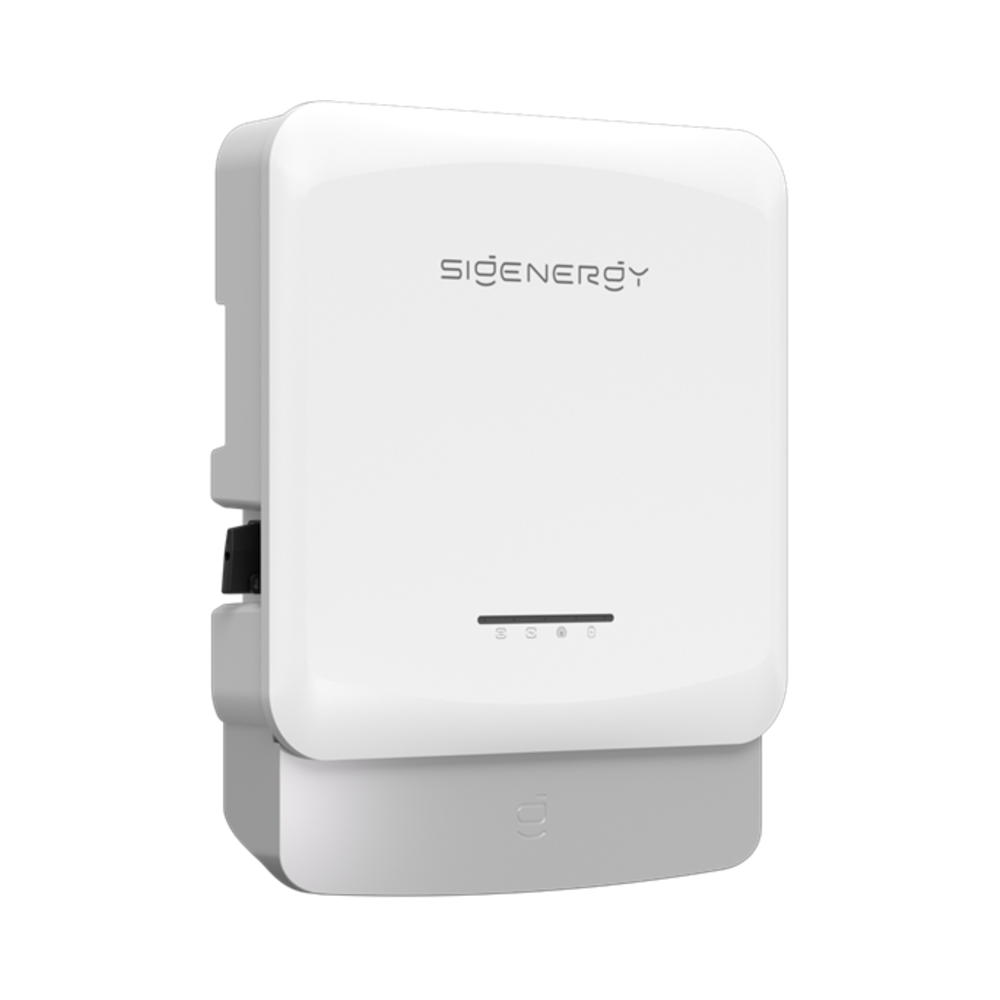

Sigenergy Sigen Hybrid Inverter 10.0 TP2 – 10 kW, 3-phasig, 2 MPPT

Sigenergy Sigen Hybrid Inverter 10.0 TP2 – 10 kW Hybrid-Wechselrichter

Der Sigenergy Sigen Hybrid Inverter 10.0 TP2 ist ein leistungsstarker dreiphasiger Hybrid-Wechselrichter für moderne Photovoltaikanlagen mit optionalem Batteriespeicher.

Mit 10 kW AC-Nennleistung, einer unterstützten PV-Generatorleistung von bis zu 20 kWp und zwei unabhängigen MPP-Trackern eignet sich der Wechselrichter insbesondere für größere private Photovoltaikanlagen mit hohem Eigenverbrauch.

Die aktuelle TP2-Generation kombiniert eine hohe PV-Eingangsleistung mit einem besonders flachen Gehäuse, natürlicher Kühlung und der direkten Einbindung in das modulare SigenStor-Energiesystem.

Bis zu 20 kWp PV-Leistung

Der Sigen Hybrid 10.0 TP2 unterstützt eine maximale PV-Leistung von:

20.000 Wp

Damit kann die angeschlossene PV-Generatorleistung bis zu 200 % der AC-Nennleistung betragen.

Die wichtigsten DC-Daten:

• maximale DC-Eingangsspannung: 1.100 V
• nominale DC-Eingangsspannung: 600 V
• Startspannung: 180 V
• MPPT-Spannungsbereich: 160–1.000 V
• 2 unabhängige MPP-Tracker
• String-Aufteilung je MPPT: 1 / 2
• insgesamt 3 PV-String-Eingänge
• maximaler Eingangsstrom je MPPT: 16 / 32 A
• maximaler Kurzschlussstrom je MPPT: 22 / 44 A

Drei PV-Strings auf zwei MPPT

Im Unterschied zu den kleineren 5-, 6- und 8-kW-TP2-Modellen stellt die 10-kW-Version insgesamt drei PV-String-Eingänge bereit.

Die String-Aufteilung lautet:

• erster MPPT: 1 String
• zweiter MPPT: 2 Strings

Dadurch steht insbesondere für größere Modulfelder zusätzliche Anschlusskapazität zur Verfügung.

Die beiden MPP-Tracker arbeiten unabhängig voneinander und ermöglichen beispielsweise die getrennte Regelung unterschiedlich ausgerichteter Dachflächen.

Für das modulare SigenStor Batteriesystem

Der Sigen Hybrid 10.0 TP2 ist für die Kombination mit dem Sigenergy SigenStor Batteriesystem ausgelegt.

Unterstützt werden:

• SigenStor Battery Controller
• SigenStor BAT Serie
• 1 bis 6 Batteriemodule je Battery Controller
• Batteriespannungsbereich: 600–900 V

Dadurch kann die Photovoltaikanlage mit einem modular aufgebauten Hochvolt-Batteriespeicher kombiniert werden.

Battery Controller und Batteriemodule sind bei einem einzelnen Wechselrichterartikel nicht automatisch enthalten.

10 kW dreiphasige Ausgangsleistung

Im regulären Netzbetrieb stellt der Sigen Hybrid 10.0 TP2 eine Nennleistung von:

10.000 W

bereit.

Die maximale AC-Scheinleistung beträgt:

11.000 VA

Weitere AC-Daten:

• dreiphasiger Netzanschluss
• Nennspannung: 220/380 V, 230/400 V oder 240/415 V
• Netzfrequenz: 50 / 60 Hz
• Nennausgangsstrom: 15,2 A
• maximaler Ausgangsstrom: 16,7 A
• Leistungsfaktor: 0,8 voreilend bis 0,8 nacheilend
• Strom-Gesamtklirrfaktor: <3 %

Bis zu 20 kW Backup-Spitzenleistung

In Verbindung mit den erforderlichen Sigenergy-Systemkomponenten unterstützt der Sigen Hybrid 10.0 TP2 eine Backup-Versorgung.

Die maximale kurzfristige Backup-Ausgangsleistung beträgt:

20.000 W für 10 Sekunden

Damit kann der Wechselrichter kurzzeitig das Doppelte seiner 10-kW-Nennleistung bereitstellen.

Das ist insbesondere für geeignete Verbraucher mit erhöhtem Einschalt- oder Anlaufstrom interessant.

Wichtig: Die 20 kW sind eine Spitzenleistung für maximal 10 Sekunden und dürfen nicht als dauerhafte 20-kW-Backup-Leistung beworben werden.

0-ms-Umschaltung im Sigenergy-System

Sigenergy gibt für die Unterbrechungszeit auf der Verbraucherseite:

0 ms

an.

Für diese Funktion müssen jedoch gemeinsam eingesetzt werden:

• Sigen Hybrid Inverter
• Sigen Battery
• Sigen Energy Gateway

Die 0-ms-Umschaltung gilt zudem unter den von Sigenergy definierten Bedingungen. Unter anderem muss die Nennleistung des Hybrid-Wechselrichters höher sein als die gesamte angeschlossene Hauslast.

Der Wechselrichter allein bildet daher noch keine vollständige 0-ms-Backup-Lösung.

Bis zu 99,0 % Wirkungsgrad

Der Sigen Hybrid 10.0 TP2 erreicht:

• maximalen Wirkungsgrad: 99,0 %
• europäischen Wirkungsgrad: 98,5 %

Damit bietet der Wechselrichter eine hohe Effizienz bei der Umwandlung der erzeugten Solarenergie.

AFCI-Lichtbogenschutz

Der Wechselrichter verfügt über einen integrierten AFCI-Lichtbogenschutz.

Dieser dient der Erkennung von Fehlerlichtbögen auf der Gleichstromseite der Photovoltaikanlage und ergänzt die weiteren integrierten Schutzfunktionen.

Umfangreiche Schutzfunktionen

Zu den vom Hersteller angegebenen Schutzfunktionen gehören:

• DC-Verpolungsschutz
• Isolationsüberwachung
• Fehlerstromüberwachung
• AFCI-Lichtbogenschutz
• AC-Überstromschutz
• AC-Überspannungsschutz
• AC-Kurzschlussschutz
• DC-Überspannungsschutz Typ II
• AC-Überspannungsschutz Typ II
• Anti-Islanding-Schutz

WLAN, Ethernet und RS485

Für Kommunikation und Anlagenüberwachung stehen verschiedene Schnittstellen zur Verfügung:

• WLAN
• Fast Ethernet
• RS485
• Sigen CommMod für optionale Mobilfunkkommunikation

Die Überwachung und Verwaltung des Systems erfolgt über die mySigen App.

Nur 99 mm tief

Die TP2-Serie zeichnet sich durch ihr besonders flaches Gehäuse aus.

Die Abmessungen betragen:

477 × 568 × 99 mm

Das Gewicht liegt bei:

19,5 kg

Damit bleibt auch der leistungsstärkere 10-kW-Wechselrichter kompakt und ist für die Wandmontage vorgesehen.

Natürliche Kühlung und leiser Betrieb

Der Sigen Hybrid 10.0 TP2 arbeitet mit natürlicher Konvektion.

Sigenergy gibt für den dreiphasigen TP2 einen Geräuschpegel von:

28 dB

an.

Eine aktive Lüfterkühlung ist laut Datenblatt nicht erforderlich.

IP66 für hohen Gehäuseschutz

Der Wechselrichter besitzt die Schutzart IP66.

Weitere Umgebungsbedingungen:

• Betriebstemperatur: –30 °C bis +60 °C
• Lagertemperatur: –40 °C bis +70 °C
• relative Luftfeuchtigkeit: 0–100 %
• maximale Betriebshöhe: 4.000 m
• Montageart: Wandmontage

Niedriger Nachtverbrauch

Der Nachtverbrauch beträgt laut Hersteller:

3 W

Damit bleibt der Eigenverbrauch außerhalb des aktiven PV-Betriebs gering.

10 Jahre Herstellergarantie

Sigenergy gewährt in Europa für den Sigen Hybrid 10.0 TP2 standardmäßig eine 10-jährige Herstellergarantie gemäß den geltenden Garantiebedingungen.

Eine optionale Garantieverlängerung um weitere 5 Jahre ist möglich. Die maximale Garantiedauer kann damit unter den entsprechenden Voraussetzungen insgesamt 15 Jahre betragen.

Produktmerkmale

• Hersteller: Sigenergy
• Serie: Sigen Hybrid Inverter TP2
• Modell: Sigen Hybrid 10.0 TP2
• Produkttyp: Hybrid-Wechselrichter
• Netzanschluss: dreiphasig
• AC-Nennleistung: 10.000 W
• Max. AC-Scheinleistung: 11.000 VA
• Nennausgangsstrom: 15,2 A
• Max. Ausgangsstrom: 16,7 A
• Nennspannung: 220/380 V, 230/400 V, 240/415 V
• Netzfrequenz: 50 / 60 Hz
• Max. PV-Leistung: 20.000 Wp
• DC/AC-Verhältnis: bis zu 200 %
• Max. DC-Eingangsspannung: 1.100 V
• Nominale DC-Eingangsspannung: 600 V
• Startspannung: 180 V
• MPPT-Spannungsbereich: 160–1.000 V
• Anzahl MPPT: 2
• String-Aufteilung je MPPT: 1 / 2
• PV-Strings gesamt: 3
• Max. Eingangsstrom je MPPT: 16 / 32 A
• Max. Kurzschlussstrom je MPPT: 22 / 44 A
• Kompatibler Battery Controller: SigenStor BC
• Kompatible Batterie: SigenStor BAT Serie
• Batteriemodule je Controller: 1–6
• Batteriespannungsbereich: 600–900 V
• Backup-Spitzenleistung: 20.000 W für 10 Sekunden
• Backup-Umschaltung: 0 ms mit Sigen Energy Gateway und Sigen Battery unter definierten Bedingungen
• Max. Wirkungsgrad: 99,0 %
• Europäischer Wirkungsgrad: 98,5 %
• AFCI-Lichtbogenschutz: ja
• DC-Überspannungsschutz: Typ II
• AC-Überspannungsschutz: Typ II
• Kommunikation: WLAN, Fast Ethernet, RS485
• Mobilfunk: über optionales Sigen CommMod
• Monitoring: mySigen App
• Kühlung: natürliche Konvektion
• Geräuschpegel: 28 dB
• Schutzart: IP66
• Betriebstemperatur: –30 °C bis +60 °C
• Lagertemperatur: –40 °C bis +70 °C
• Relative Luftfeuchtigkeit: 0–100 %
• Max. Betriebshöhe: 4.000 m
• Nachtverbrauch: 3 W
• Abmessungen B × H × T: 477 × 568 × 99 mm
• Gewicht: 19,5 kg
• Montage: Wandmontage
• Standard-Herstellergarantie: 10 Jahre
• Optionale Garantieverlängerung: weitere 5 Jahre gemäß Garantiebedingungen
