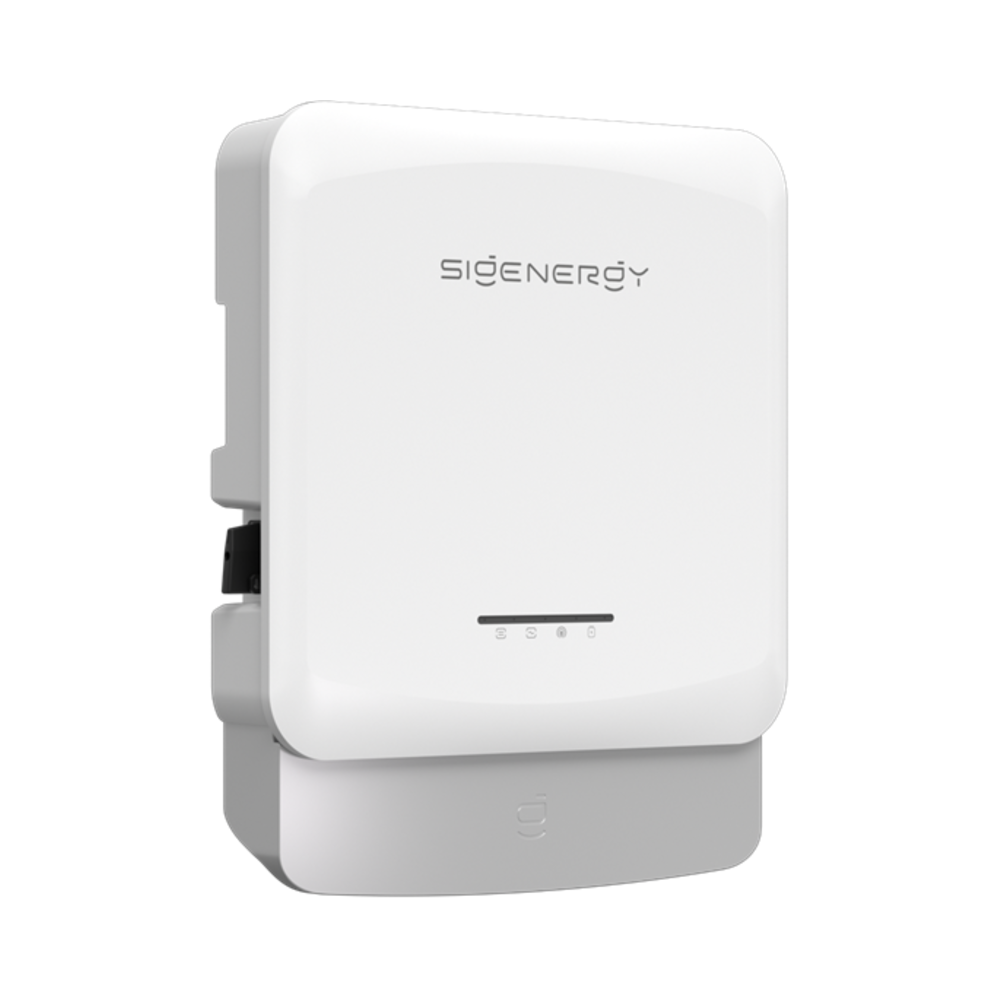

Sigenergy Sigen Hybrid Inverter 12.0 TP2 – 12 kW, 3-phasig, 2 MPPT

Sigenergy Sigen Hybrid Inverter 12.0 TP2 – 12 kW Hybrid-Wechselrichter

Der Sigenergy Sigen Hybrid Inverter 12.0 TP2 ist ein leistungsstarker dreiphasiger Hybrid-Wechselrichter für moderne Photovoltaikanlagen mit optionalem Batteriespeicher.

Mit 12 kW AC-Nennleistung, bis zu 24 kWp PV-Leistung und zwei unabhängigen MPP-Trackern eignet sich der Wechselrichter besonders für größere private Photovoltaikanlagen mit hohem Energieverbrauch.

Die aktuelle TP2-Generation kombiniert eine hohe PV-Eingangsleistung mit einem besonders flachen Gehäuse, natürlicher Kühlung und der Integration in das modulare SigenStor Energiesystem.

Bis zu 24 kWp PV-Leistung

Der Sigen Hybrid 12.0 TP2 unterstützt eine maximale PV-Generatorleistung von:

24.000 Wp

Damit ist eine PV-Auslegung von bis zu 200 % der AC-Nennleistung möglich.

Die wichtigsten DC-Daten:

• maximale DC-Eingangsspannung: 1.100 V
• nominale DC-Eingangsspannung: 600 V
• Startspannung: 180 V
• MPPT-Spannungsbereich: 160–1.000 V
• 2 unabhängige MPP-Tracker
• String-Aufteilung je MPPT: 1 / 2
• insgesamt 3 PV-String-Eingänge
• maximaler Eingangsstrom je MPPT: 16 / 32 A
• maximaler Kurzschlussstrom je MPPT: 22 / 44 A

Drei PV-Strings auf zwei MPPT

Die 12-kW-Ausführung stellt insgesamt 3 PV-String-Eingänge bereit.

Die Aufteilung lautet:

• MPPT 1: 1 PV-String
• MPPT 2: 2 PV-Strings

Dadurch können auch größere Modulfelder flexibel angeschlossen werden. Die beiden MPP-Tracker arbeiten unabhängig voneinander und ermöglichen beispielsweise die getrennte Regelung zweier unterschiedlich ausgerichteter Dachflächen.

Für SigenStor Batteriespeicher vorbereitet

Der Sigen Hybrid 12.0 TP2 ist für die Kombination mit dem modularen Sigenergy SigenStor Batteriesystem vorgesehen.

Unterstützt werden:

• SigenStor Battery Controller
• SigenStor BAT Serie
• 1 bis 6 Batteriemodule je Battery Controller
• Batteriespannungsbereich: 600–900 V

Damit lässt sich die Photovoltaikanlage um einen kompatiblen Hochvolt-Batteriespeicher erweitern.

Battery Controller und Batteriemodule sind nicht automatisch Bestandteil des Wechselrichterartikels.

12 kW dreiphasige Ausgangsleistung

Im normalen Netzbetrieb stellt der Wechselrichter eine Nennleistung von:

12.000 W

bereit.

Die maximale AC-Scheinleistung beträgt:

13.200 VA

Weitere AC-Daten:

• dreiphasiger Netzanschluss
• Nennspannung: 220/380 V, 230/400 V oder 240/415 V
• Netzfrequenz: 50 / 60 Hz
• Nennausgangsstrom: 18,2 A
• maximaler Ausgangsstrom: 20,1 A
• Leistungsfaktor: 0,8 voreilend bis 0,8 nacheilend
• Strom-Gesamtklirrfaktor: <3 %

Bis zu 24 kW Backup-Spitzenleistung

In Verbindung mit den erforderlichen Sigenergy-Systemkomponenten unterstützt der Sigen Hybrid 12.0 TP2 eine dreiphasige Backup-Versorgung.

Die maximale kurzfristige Backup-Ausgangsleistung beträgt:

24.000 W für 10 Sekunden

Damit kann der Wechselrichter kurzzeitig das Doppelte seiner 12-kW-Nennleistung bereitstellen.

Dies kann insbesondere bei geeigneten Verbrauchern mit hohen Einschalt- oder Anlaufströmen von Vorteil sein.

Die 24 kW sind eine kurzfristige Spitzenleistung für 10 Sekunden und dürfen nicht als dauerhafte 24-kW-Ersatzstromleistung beworben werden.

0-ms-Umschaltung im SigenStor-System

Sigenergy gibt für die Unterbrechungszeit auf der Verbraucherseite:

0 ms

an.

Für diese Funktion müssen jedoch gemeinsam eingesetzt werden:

• Sigen Hybrid Inverter
• Sigen Battery
• Sigen Energy Gateway

Die 0-ms-Umschaltung gilt unter den von Sigenergy definierten Bedingungen. Insbesondere muss die Nennleistung des Hybrid-Wechselrichters höher sein als die gesamte angeschlossene Hauslast.

Der Wechselrichter allein stellt daher noch keine vollständige 0-ms-Backup-Lösung dar.

99,0 % maximaler Wirkungsgrad

Der Sigen Hybrid 12.0 TP2 erreicht:

• maximalen Wirkungsgrad: 99,0 %
• europäischen Wirkungsgrad: 98,6 %

Damit besitzt die 12-kW-Ausführung den höchsten europäischen Wirkungsgrad innerhalb der dreiphasigen TP2-Serie.

Integrierter AFCI-Lichtbogenschutz

Der Wechselrichter verfügt über einen integrierten AFCI-Lichtbogenschutz.

Dieser dient zur Erkennung gefährlicher Fehlerlichtbögen auf der DC-Seite der Photovoltaikanlage und ergänzt die weiteren elektrischen Schutzfunktionen.

Umfangreiche Schutzfunktionen

Zu den vom Hersteller angegebenen Schutzfunktionen gehören:

• DC-Verpolungsschutz
• Isolationsüberwachung
• Fehlerstromüberwachung
• AFCI-Lichtbogenschutz
• AC-Überstromschutz
• AC-Überspannungsschutz
• AC-Kurzschlussschutz
• DC-Überspannungsschutz Typ II
• AC-Überspannungsschutz Typ II
• Anti-Islanding-Schutz

WLAN, Ethernet und RS485

Für Kommunikation und Anlagenüberwachung stehen verschiedene Schnittstellen zur Verfügung:

• WLAN
• Fast Ethernet
• RS485
• Sigen CommMod für optionale 4G-/3G-/2G-Mobilfunkkommunikation

Die Überwachung und Verwaltung des Energiesystems erfolgt über die mySigen App.

Besonders flaches TP2-Gehäuse

Die TP2-Serie verfügt über ein nur:

99 mm tiefes Gehäuse

Die vollständigen Abmessungen betragen:

477 × 568 × 99 mm

Das Gewicht liegt bei:

19,5 kg

Damit bleibt selbst die 12-kW-Ausführung kompakt und ist für die Wandmontage vorgesehen.

Leiser Betrieb durch natürliche Kühlung

Die Kühlung erfolgt über natürliche Konvektion.

Sigenergy gibt einen Geräuschpegel von:

28 dB

an.

Dadurch kommt der Wechselrichter ohne klassische aktive Lüfterkühlung aus.

IP66 für hohen Gehäuseschutz

Der Sigen Hybrid 12.0 TP2 besitzt die Schutzart IP66.

Weitere Umgebungsbedingungen:

• Betriebstemperatur: –30 °C bis +60 °C
• Lagertemperatur: –40 °C bis +70 °C
• relative Luftfeuchtigkeit: 0–100 %
• maximale Betriebshöhe: 4.000 m
• Montageart: Wandmontage

Nur 3 W Nachtverbrauch

Der Nachtverbrauch beträgt laut Hersteller:

3 W

Damit bleibt der Eigenverbrauch des Wechselrichters außerhalb des aktiven PV-Betriebs gering.

10 Jahre Herstellergarantie

Sigenergy gewährt für den Sigen Hybrid Inverter in Europa standardmäßig eine:

10-jährige Herstellergarantie

Zusätzlich kann eine Garantieverlängerung um weitere 5 Jahre erworben und aktiviert werden.

Unter den entsprechenden Garantiebedingungen ist damit eine Gesamtdauer von bis zu 15 Jahren möglich.

Produktmerkmale

• Hersteller: Sigenergy
• Serie: Sigen Hybrid Inverter TP2
• Modell: Sigen Hybrid 12.0 TP2
• Produkttyp: Hybrid-Wechselrichter
• Netzanschluss: dreiphasig
• AC-Nennleistung: 12.000 W
• Max. AC-Scheinleistung: 13.200 VA
• Nennausgangsstrom: 18,2 A
• Max. Ausgangsstrom: 20,1 A
• Nennspannung: 220/380 V, 230/400 V, 240/415 V
• Netzfrequenz: 50 / 60 Hz
• Max. PV-Leistung: 24.000 Wp
• DC/AC-Verhältnis: bis zu 200 %
• Max. DC-Eingangsspannung: 1.100 V
• Nominale DC-Eingangsspannung: 600 V
• Startspannung: 180 V
• MPPT-Spannungsbereich: 160–1.000 V
• Anzahl MPPT: 2
• String-Aufteilung je MPPT: 1 / 2
• PV-Strings gesamt: 3
• Max. Eingangsstrom je MPPT: 16 / 32 A
• Max. Kurzschlussstrom je MPPT: 22 / 44 A
• Kompatibler Battery Controller: SigenStor BC
• Kompatible Batterie: SigenStor BAT Serie
• Batteriemodule je Controller: 1–6
• Batteriespannungsbereich: 600–900 V
• Backup-Spitzenleistung: 24.000 W für 10 Sekunden
• Backup-Umschaltung: 0 ms mit Sigen Energy Gateway und Sigen Battery unter definierten Bedingungen
• Max. Wirkungsgrad: 99,0 %
• Europäischer Wirkungsgrad: 98,6 %
• AFCI-Lichtbogenschutz: ja
• DC-Überspannungsschutz: Typ II
• AC-Überspannungsschutz: Typ II
• Kommunikation: WLAN, Fast Ethernet, RS485
• Mobilfunk: über optionales Sigen CommMod
• Monitoring: mySigen App
• Kühlung: natürliche Konvektion
• Geräuschpegel: 28 dB
• Schutzart: IP66
• Betriebstemperatur: –30 °C bis +60 °C
• Lagertemperatur: –40 °C bis +70 °C
• Relative Luftfeuchtigkeit: 0–100 %
• Max. Betriebshöhe: 4.000 m
• Nachtverbrauch: 3 W
• Abmessungen B × H × T: 477 × 568 × 99 mm
• Gewicht: 19,5 kg
• Montage: Wandmontage
• Standard-Herstellergarantie: 10 Jahre
• Optionale Garantieverlängerung: weitere 5 Jahre gemäß Garantiebedingungen
