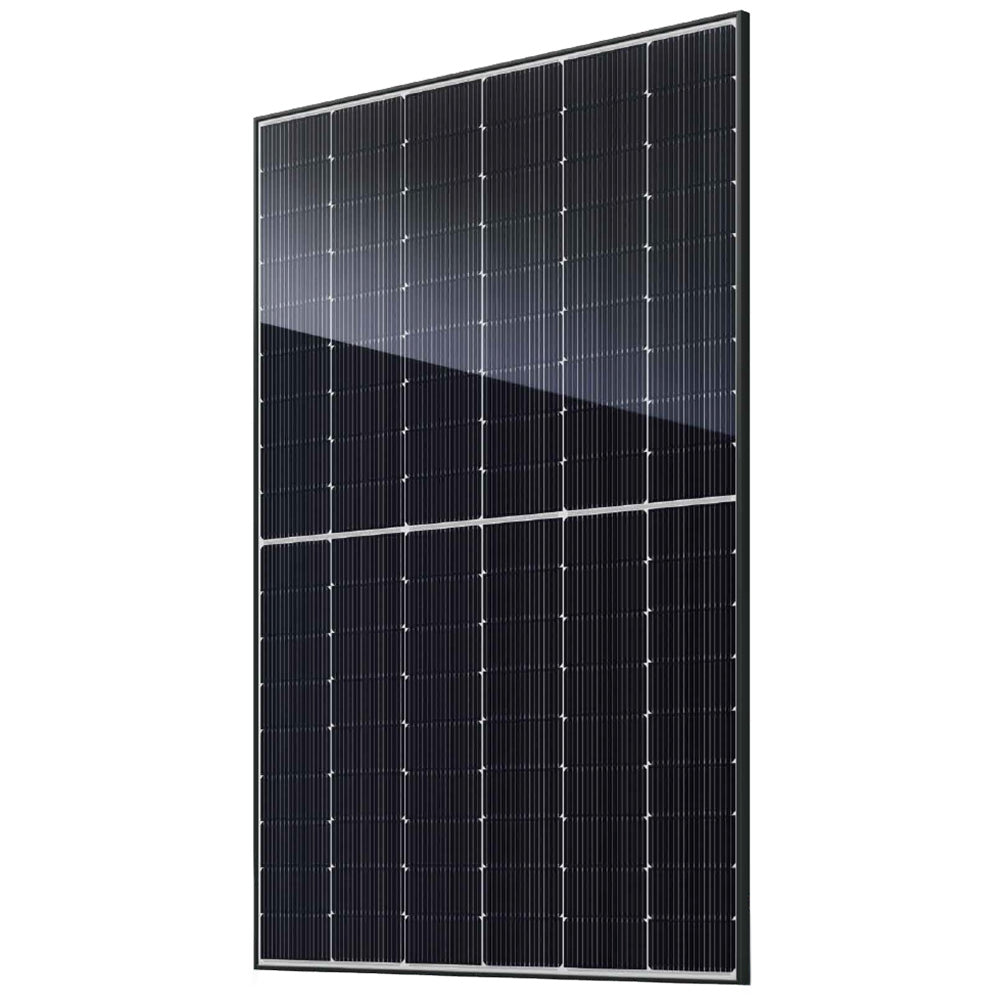

JA Solar JAM54D40-465/LR Solarmodul 465 Wp – N-Type, Black Frame, Glas-Glas

JA Solar DeepBlue 4.0 Pro JAM54D40-465/LR Solarmodul 465 Wp – N-Type TOPCon, Glas-Glas, Black Frame

Das JA Solar JAM54D40-465/LR aus der DeepBlue-4.0-Pro-Serie ist ein leistungsstarkes N-Type-Glas-Glas-Solarmodul mit 465 Wp. Es kombiniert moderne N-Type-Zelltechnologie mit Halbzellenaufbau, einer robusten Doppelglas-Konstruktion und einem schwarz eloxierten Aluminiumrahmen.

Mit einem hohen Modulwirkungsgrad von 23,3 % erreicht das Modul eine hohe Leistung auf einer Fläche von rund zwei Quadratmetern. Dadurch eignet es sich besonders für private und gewerbliche Photovoltaikanlagen, bei denen möglichst viel installierte PV-Leistung auf begrenzter Dachfläche erreicht werden soll.

N-Type-Zelltechnologie mit 108 Halbzellen

Das JAM54D40-465/LR verfügt über 108 monokristalline N-Type-Halbzellen in einer Anordnung von 6 × 18 Zellen.

Der Halbzellen- und Multi-Busbar-Aufbau unterstützt eine effiziente Stromführung und reduziert elektrische Verluste innerhalb des Moduls. JA Solar positioniert die DeepBlue-4.0-Pro-Serie außerdem mit geringer lichtinduzierter Degradation und gutem Verhalten bei schwächeren Einstrahlungsbedingungen.

Monofaziales Glas-Glas-Modul

Das JAM54D40-465/LR ist monofazial, die elektrische Energieerzeugung erfolgt also über die Vorderseite des Moduls.

Das ist ein wichtiger Unterschied zu den bifazialen JA-Solar-Modulen mit anderen Variantenkennzeichnungen. Die robuste Konstruktion besteht dennoch aus Glas auf Vorder- und Rückseite.

JA Solar spezifiziert:

• 1,6 mm Frontglas
• 1,6 mm Rückglas
• schwarz eloxierten Aluminiumrahmen
• Glas-Glas-Modulaufbau

Damit verbindet das Modul die Vorteile einer widerstandsfähigen Doppelglas-Konstruktion mit einer einseitig aktiven Zellkonfiguration.

465 Wp bei 23,3 % Modulwirkungsgrad

Unter Standard-Testbedingungen erreicht das JAM54D40-465/LR folgende elektrische Kennwerte:

• Nennleistung Pmax: 465 Wp
• Modulwirkungsgrad: 23,3 %
• MPP-Spannung Vmpp: 33,50 V
• MPP-Strom Impp: 13,88 A
• Leerlaufspannung Voc: 40,20 V
• Kurzschlussstrom Isc: 14,65 A

Der Temperaturkoeffizient der maximalen Leistung beträgt −0,29 %/°C. Dadurch fällt der temperaturbedingte Leistungsverlust bei steigenden Modultemperaturen vergleichsweise gering aus.

Hohe Systemspannung und mechanische Belastbarkeit

Das Modul ist für eine maximale Systemspannung von 1.500 V DC ausgelegt. Die maximal zulässige Reihensicherung beträgt 25 A.

JA Solar gibt für die Baureihe eine mechanische Prüflast von bis zu 5.400 Pa auf der Vorderseite sowie 2.400 Pa auf der Rückseite an. Damit ist das Modul auch für anspruchsvolle Dach- und Montagesituationen ausgelegt.

IP68-Anschlussdose und MC4-EVO2-Steckverbinder

Die Anschlussdose besitzt die Schutzart IP68 und ist mit drei Bypass-Dioden ausgestattet.

Für die von Krannich angebotene Ausführung werden Stäubli MC4-EVO2A-Steckverbinder angegeben. Der Kabelquerschnitt beträgt 4 mm². Bei der entsprechenden Landscape-Konfiguration nennt JA Solar 1.200 mm Kabellänge auf Plus- und Minusseite.

Kompakte Abmessungen bei 465 Wp

Das Modul misst:

1.762 × 1.134 × 30 mm

bei einem Gewicht von 22 kg.

Damit erreicht das JAM54D40-465/LR eine hohe Leistungsdichte und eignet sich insbesondere für Dachflächen, auf denen möglichst viel PV-Leistung pro Quadratmeter installiert werden soll.

Produktmerkmale

• Hersteller: JA Solar
• Serie: DeepBlue 4.0 Pro
• Modell / MPN: JAM54D40-465/LR
• Produkttyp: Glas-Glas-Solarmodul
• Ausführung: monofazial / einseitig aktiv
• Bifazial: nein
• Nennleistung: 465 Wp
• Modulwirkungsgrad: 23,3 %
• Zelltechnologie: monokristallin, N-Type
• Zellaufbau: Halbzellentechnologie / MBB
• Anzahl Zellen: 108
• Zellanordnung: 6 × 18
• Modulaufbau: Glas-Glas
• Frontglas: 1,6 mm
• Rückglas: 1,6 mm
• Rahmen: schwarz eloxiertes Aluminium
• MPP-Spannung: 33,50 V
• MPP-Strom: 13,88 A
• Leerlaufspannung: 40,20 V
• Kurzschlussstrom: 14,65 A
• Max. Systemspannung: 1.500 V DC
• Max. Reihensicherung: 25 A
• Temperaturkoeffizient Pmax: −0,29 %/°C
• Temperaturkoeffizient Voc: −0,25 %/°C
• Temperaturkoeffizient Isc: +0,045 %/°C
• Anschlussdose: IP68, 3 Bypass-Dioden
• Kabelquerschnitt: 4 mm²
• Steckverbinder: Stäubli MC4-EVO2A bei der Krannich-Ausführung
• Kabellänge: bis 1.200 / 1.200 mm je nach Konfiguration
• Max. Front-Prüflast: 5.400 Pa
• Max. Rückseiten-Prüflast: 2.400 Pa
• Abmessungen L × B × H: 1.762 × 1.134 × 30 mm
• Gewicht: 22 kg
• Betriebstemperatur: −40 bis +85 °C
• Produktgarantie: 25 Jahre gemäß der von Krannich geführten JA-Solar-Ausführung
• Lineare Leistungsgarantie: 30 Jahre gemäß Garantiebedingungen
