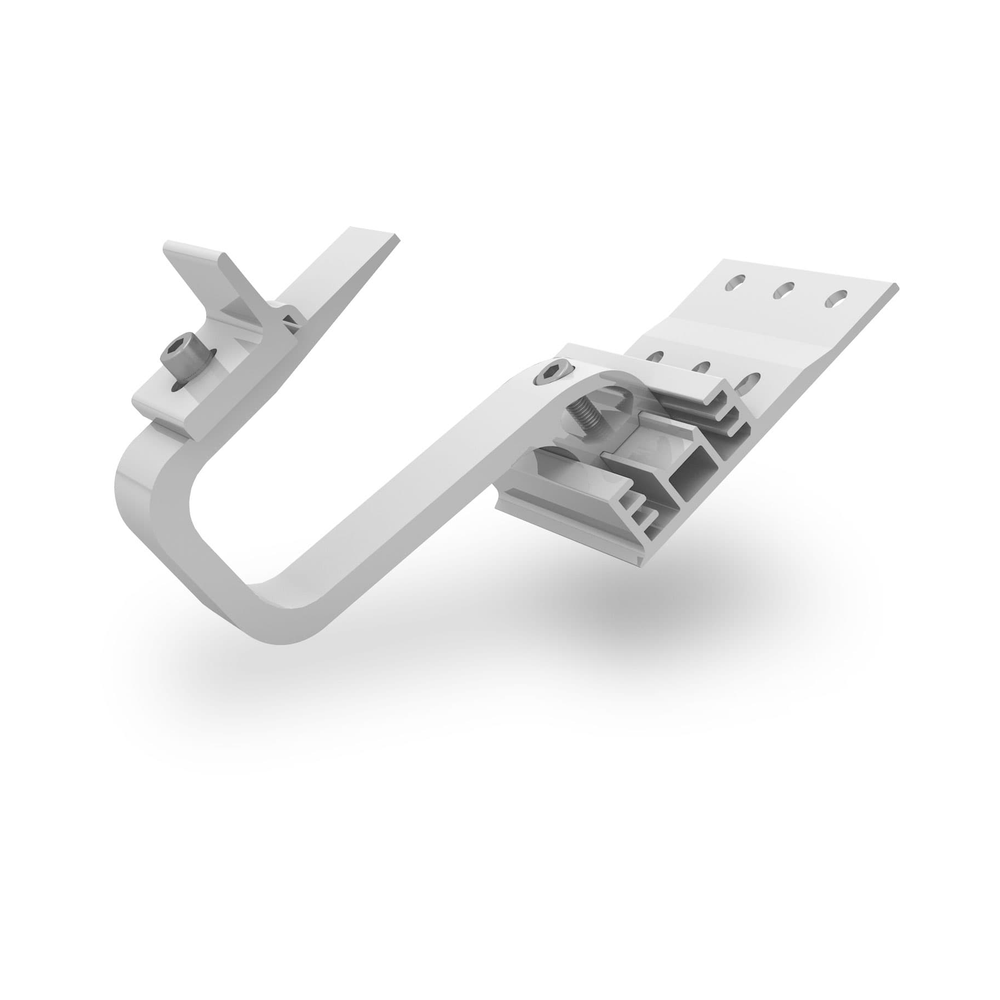

K2 SingleHook 3S Dachhaken höhenverstellbar für SingleRail

K2 SingleHook 3S Dachhaken

Der K2 SingleHook 3S ist ein höhenverstellbarer Dachhaken für Photovoltaik-Unterkonstruktionen auf geeigneten Schrägdächern mit Dachziegeln oder Dachsteinen.

Er wurde für das K2 SingleRail System entwickelt und stellt die Verbindung zwischen der tragenden Dachkonstruktion und der Montageschiene her.

Durch die dreifache Höheneinstellung der Grundplatte kann der Dachhaken an unterschiedliche Dachaufbauten und Ziegelhöhen angepasst werden.

Dreifach höhenverstellbare Grundplatte

Die Grundplatte des SingleHook 3S besitzt drei feste Höheneinstellungen.

Auf der aktuellen K2-Produktseite werden folgende Werte angegeben:

• 40 mm

• 47 mm

• 54 mm

Dadurch lässt sich der Abstand unter dem Ausleger an unterschiedliche Dachkonstruktionen anpassen.

Bei der technischen Detailplanung sollte berücksichtigt werden, dass eine weitere offizielle K2-Komponentenübersicht den dritten Wert mit 55 mm angibt.

Für Sparren ab 48 mm

K2 gibt den SingleHook 3S standardmäßig für Sparrenbreiten ab:

48 mm

frei.

Bei schmaleren Sparren ist laut Hersteller auch eine Verwendung ab:

36 mm

möglich.

Hierfür ist eine geeignete M6-Holzbauschraube entsprechend den K2-Vorgaben erforderlich.

Die konkrete Schraubenauswahl, Einschraubtiefe und Befestigung müssen entsprechend der Dachkonstruktion und der statischen Planung erfolgen.

Für K2 SingleRail und CrossRail

Der SingleHook 3S dient zur Befestigung von:

K2 SingleRail

und:

K2 CrossRail

Montageschienen.

Damit lässt sich der Dachhaken innerhalb entsprechender K2-Schrägdachsysteme flexibel einsetzen.

Die konkrete Schienenwahl richtet sich nach der jeweiligen Anlagenplanung.

Vormontierter Climber 36/50

Der SingleHook 3S wird mit einem:

vormontierten K2 Climber 36/50

geliefert.

Zusätzlich ist die passende Zylinderkopfschraube für die Schienenanbindung bereits vormontiert.

Dadurch ist die Verbindungskomponente zur Montageschiene bereits am Dachhaken vorbereitet.

Zubehör für die Schienenmontage enthalten

K2 kennzeichnet beim SingleHook 3S:

Zubehör für Schienenmontage: Ja

Damit sind die für die vorgesehene Schienenanbindung benötigten vormontierten Komponenten bereits Bestandteil des Dachhakens.

Davon zu unterscheiden sind die Holzbauschrauben zur eigentlichen Befestigung des Dachhakens auf dem Sparren. Diese sollten nur dann als enthalten angegeben werden, wenn dies bei Ihrer konkreten Lieferantenposition ausdrücklich bestätigt ist.

Stabile Grundplatte

Die technische Komponentenübersicht von K2 nennt für die Grundplatte Abmessungen von:

100 × 124 mm

Die Materialstärke wird mit:

3,5 / 6 mm

angegeben.

Die Grundplatte dient zur Befestigung auf der tragenden Dachkonstruktion und verteilt die auftretenden Kräfte auf den vorgesehenen Befestigungsbereich.

Robuster Ausleger

Für den SingleHook 3S nennt K2 einen Auslegerquerschnitt von:

35 × 8,5 mm

Die Auslegertiefe beträgt:

89 mm

Damit verbindet der Dachhaken die auf dem Sparren befestigte Grundplatte mit dem Bereich der Montageschienenanbindung.

Gesamthöhe in drei Stufen

Die technische K2-Komponentenübersicht nennt für den SingleHook 3S eine Gesamthöhe von ungefähr:

• 123 mm

• 130 mm

• 137 mm

abhängig von der jeweiligen Einstellung der Grundplatte.

Damit lässt sich die Höhe des Dachhakens an unterschiedliche Dachaufbauten anpassen.

Für Schrägdächer mit Dachziegeln und Dachsteinen

Der SingleHook 3S ist für den Anwendungsbereich:

Schrägdach

vorgesehen.

K2 führt ihn im Bereich:

Dachziegel und Dachsteine

Die tatsächliche Eignung hängt jedoch von der konkreten Dacheindeckung, Sparrenkonstruktion und statischen Auslegung ab.

Aluminium und Edelstahl

Der K2 SingleHook 3S besteht aus:

• Aluminium EN AW-6063 T66

• Edelstahl A2 beziehungsweise A2-70

Die Materialkombination ist für den langfristigen Einsatz innerhalb einer Photovoltaik-Unterkonstruktion ausgelegt.

Gewicht von ca. 0,576 kg

Das Gewicht eines SingleHook 3S beträgt:

ca. 0,576 kg

Die erforderliche Anzahl der Dachhaken richtet sich jedoch nicht nach dem Eigengewicht des Bauteils, sondern nach der statischen Auslegung der Photovoltaikanlage.

Bestandteil des K2 SingleRail Systems

K2 führt den SingleHook 3S als Komponente des:

K2 SingleRail Systems

Das SingleRail System ist für verschiedene Schrägdachanwendungen vorgesehen.

Für die konkrete Anlagenplanung sollten die aktuellen K2-Montageunterlagen sowie die statische Berechnung über K2 Base berücksichtigt werden.

Abgrenzung zum SingleHook 4S

Der SingleHook 3S und der SingleHook 4S besitzen beide eine dreifach höhenverstellbare Grundplatte.

Ein wesentlicher Unterschied besteht darin, dass der SingleHook 4S zusätzlich eine 30-mm-Verstellung am Bügel besitzt.

Beim SingleHook 3S ist diese zusätzliche Bügelverstellung nicht angegeben.

Der SingleHook 3S eignet sich daher für Anwendungen, bei denen die dreifache Höhenanpassung der Grundplatte ausreichend ist.

Abgrenzung zum SingleHook 3S Long

Neben dem regulären SingleHook 3S führt K2 außerdem den:

SingleHook 3S Long

Diese Variante besitzt einen längeren Ausleger.

Die beiden Produkte sollten daher trotz ähnlicher Bezeichnung nicht miteinander verwechselt werden.

Produktmerkmale

• Hersteller: K2 Systems

• Produkt: SingleHook 3S

• Offizielle Bezeichnung: Dachhaken SingleHook 3S

• Artikelnummer: 2003215

• GTIN: 4251786213696

• Produkttyp: Dachhaken

• Anwendungsbereich: Schrägdach

• Geeignete Dacheindeckung: Dachziegel / Dachsteine gemäß Systemfreigabe

• Montagesystem: K2 SingleRail System

• Geeignete Montageschienen: K2 SingleRail und CrossRail

• Grundplatten-Höheneinstellung laut Produktseite: 40 / 47 / 54 mm

• Grundplatten-Höheneinstellung laut Komponentenübersicht: 40 / 47 / 55 mm

• Grundplatte: ca. 100 × 124 mm

• Grundplattenstärke: 3,5 / 6 mm

• Ausleger: 35 × 8,5 mm

• Auslegertiefe: 89 mm

• Gesamthöhe: ca. 123 / 130 / 137 mm

• Sparrenbreite standardmäßig: ab 48 mm

• Schmale Sparren: ab 36 mm mit geeigneter M6-Holzbauschraube möglich

• Climber: K2 Climber 36/50 vormontiert

• Zylinderkopfschraube: vormontiert

• Zubehör für Schienenmontage: enthalten

• Material: Aluminium EN AW-6063 T66

• Weiteres Material: Edelstahl A2 / A2-70

• Verstellbar: ja

• Zusätzliche Bügelverstellung: nein

• Gewicht: ca. 0,576 kg

• Verkaufsmengeneinheit laut K2: 30 Stück

• Verpackungseinheit: 30 Stück pro Karton

• Palettenmenge: 720 Stück
