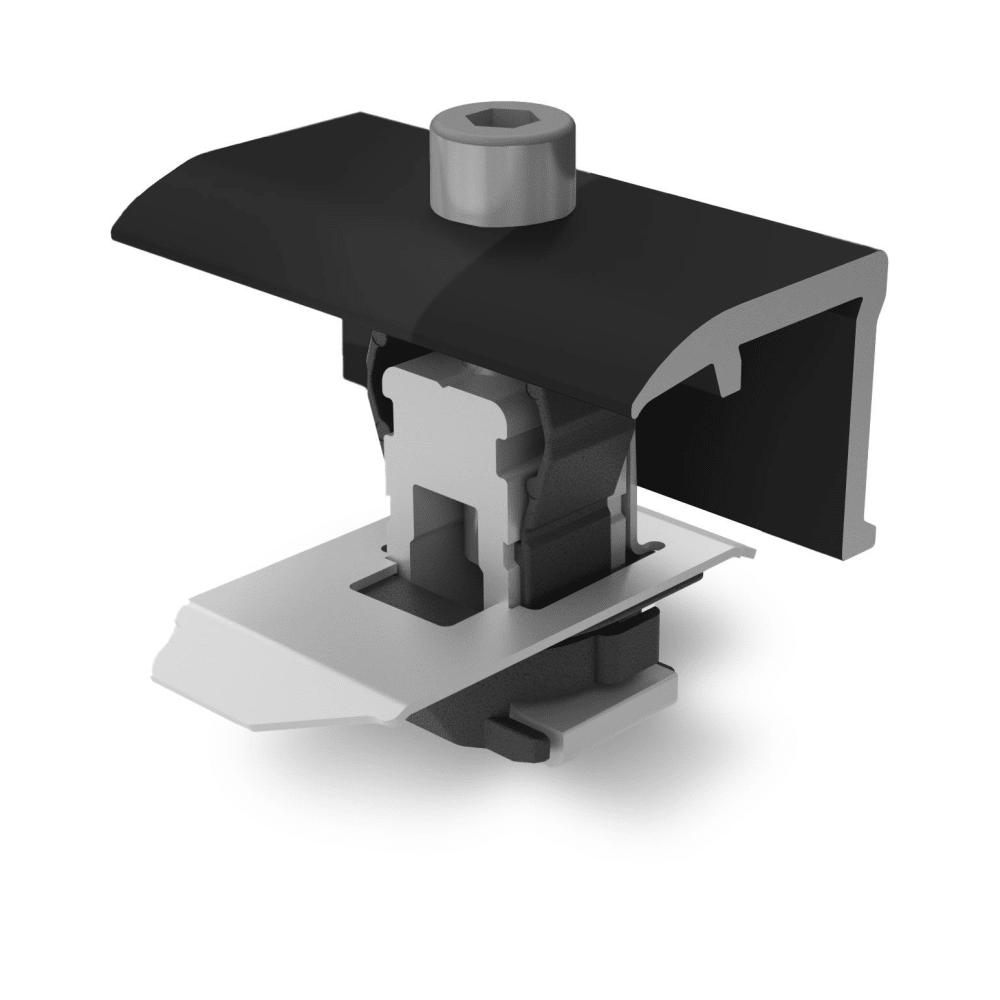

K2 Clamp EC 25-40 schwarz – Universal Modulendklemme für 25–40 mm Rahmen

K2 Clamp EC 25-40 schwarz eloxiert

Die K2 Clamp EC 25-40 ist eine universelle schwarz eloxierte Modulendklemme zur sicheren Befestigung gerahmter Photovoltaikmodule auf kompatiblen K2-Montagesystemen.

Die Endklemme ist für Solarmodule mit einer Rahmenhöhe von:

25 bis 40 mm

ausgelegt.

Durch diesen großen Klemmbereich kann dieselbe Endklemme bei zahlreichen gängigen PV-Modulen eingesetzt werden und reduziert die Anzahl unterschiedlicher Klemmen, die bei der Montage benötigt werden.

Für Modulrahmen von 25 bis 40 mm

Die K2 Clamp EC deckt einen variablen Klemmbereich von:

25–40 mm

ab.

Damit eignet sie sich für zahlreiche gerahmte Photovoltaikmodule unterschiedlicher Hersteller und Modulserien.

Vor der Montage sollte dennoch immer geprüft werden, ob die Modulrahmenhöhe und die Klemmvorgaben des jeweiligen Modulherstellers mit der geplanten Montage übereinstimmen.

Universal-Modulendklemme

Die Clamp EC wird als:

Modulendklemme

eingesetzt.

Sie befestigt das äußere Modul am Ende einer Modulreihe auf dem jeweiligen K2-Montagesystem.

Für die Befestigung zwischen zwei nebeneinanderliegenden Modulen wird dagegen eine passende K2 Clamp MC Mittelklemme verwendet.

Die Bezeichnungen sollten daher nicht verwechselt werden:

• EC: End Clamp / Modulendklemme

• MC: Middle Clamp / Modulmittelklemme

Schwarz eloxierte Oberfläche

Die Klemme besitzt eine:

schwarz eloxierte Oberfläche

Dadurch eignet sie sich besonders für PV-Anlagen mit schwarzen Modulrahmen und dunklen Montagekomponenten.

Die schwarze Ausführung sorgt für ein unauffälligeres Erscheinungsbild der Befestigungselemente und kann insbesondere bei vollständig schwarzen PV-Modulen oder sichtbaren Dachflächen optisch vorteilhaft sein.

K2 weist darauf hin, dass die Eloxalschicht aufgrund von Verpackung und Transport leichte Kratzspuren aufweisen kann.

Hochwertige Materialkombination

Die K2 Clamp EC 25-40 besteht aus:

• Aluminium EN AW 6063 T66

• Edelstahl A2

• thermoplastischem Kunststoff

Das Aluminium bildet den wesentlichen Klemmenkörper, während Komponenten aus Edelstahl und Kunststoff innerhalb der Konstruktion verwendet werden.

Die Materialien sind auf den langfristigen Einsatz innerhalb von Photovoltaik-Montagesystemen ausgelegt.

Mit zahlreichen K2-Systemen kompatibel

K2 führt die Clamp EC 25-40 unter anderem für folgende Montagesysteme:

• K2 BasicRail System

• K2 GreenRoof Vento

• K2 MiniRail MK2 System

• K2 MultiAngle System

• K2 MultiRail System

• K2 SingleRail System

• K2 SolidRail System

• K2 TiltUp Vento System

• K2 Universal KL-Clamp System

• K2 WallPV

Damit kann die Endklemme in zahlreichen K2-Systemlösungen für Schrägdach, Flachdach und Fassaden eingesetzt werden.

Die konkrete Kompatibilität sollte bei jeder Anlage anhand des verwendeten Montagesystems und der aktuellen K2-Systemfreigaben geprüft werden.

Nicht für K2 Dome 6 geeignet

Ein besonders wichtiger Punkt:

Die K2 Clamp EC 25-40 ist nicht mit dem K2 Dome 6 System kompatibel.

Für Dome-6-Systeme verwendet K2 eigene DomeClamp-Komponenten.

Die universelle Clamp EC 25-40 sollte deshalb nicht als allgemeine Endklemme für sämtliche K2-Montagesysteme beworben werden.

Für Schrägdach, Flachdach und Fassaden

K2 führt für die Clamp EC 25-40 die Anwendungsbereiche:

• Schrägdach

• Flachdach

• Fassade

auf.

Welche konkrete Montageart möglich ist, richtet sich jedoch nach dem verwendeten K2-Unterkonstruktionssystem.

Die Klemme selbst stellt nur eine Komponente innerhalb des jeweiligen Montagesystems dar.

Geringes Einzelgewicht

Das Gewicht einer K2 Clamp EC 25-40 beträgt:

ca. 0,09 kg

Damit ist die Klemme trotz der robusten Materialkombination sehr kompakt und leicht.

Original K2 Systems Komponente

Die Clamp EC 25-40 ist eine Originalkomponente von K2 Systems.

Durch die Verwendung innerhalb freigegebener K2-Montagesysteme können Unterkonstruktion, Schienen und Modulbefestigung aufeinander abgestimmt geplant werden.

Für die konkrete Anlagenplanung sollten insbesondere die aktuellen K2-Montageanleitungen sowie die statische Auslegung über K2 Base berücksichtigt werden.

Produktmerkmale

• Hersteller: K2 Systems

• Produkt: Clamp EC 25-40

• Offizielle Bezeichnung: K2 Clamp EC 25-40, schwarz eloxiert

• Artikelnummer: 2004545

• GTIN: 4251786216307

• Produkttyp: Modulendklemme

• Klemmentyp: EC / End Clamp

• Geeignete Modulrahmenhöhe: 25–40 mm

• Farbe: schwarz

• Oberfläche: schwarz eloxiert

• Material: Aluminium EN AW 6063 T66

• Weitere Materialien: Edelstahl A2, thermoplastischer Kunststoff

• Gewicht: ca. 0,09 kg

• Anwendungsbereich: Schrägdach, Flachdach und Fassade

• K2 BasicRail System: kompatibel

• K2 GreenRoof Vento: kompatibel

• K2 MiniRail MK2 System: kompatibel

• K2 MultiAngle System: kompatibel

• K2 MultiRail System: kompatibel

• K2 SingleRail System: kompatibel

• K2 SolidRail System: kompatibel

• K2 TiltUp Vento System: kompatibel

• K2 Universal KL-Clamp System: kompatibel

• K2 WallPV: kompatibel

• K2 Dome 6: nicht kompatibel

• Verkaufsmengeneinheit laut K2: 20 Stück

• Verpackung: 20 Stück pro Tüte / 160 Stück pro Karton / 3.840 Stück pro Palette

• Zolltarifnummer: 76109090
