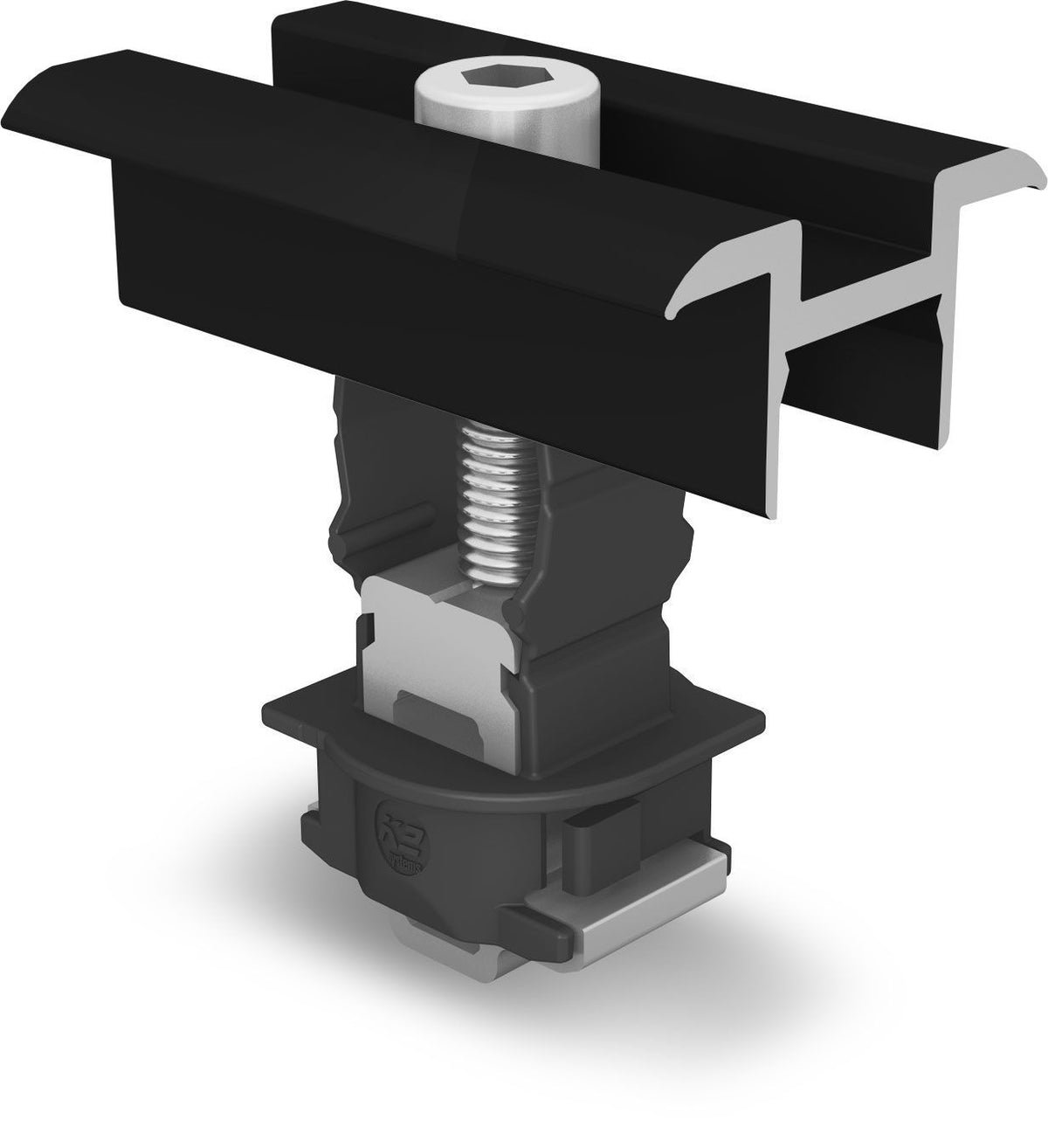

K2 Clamp MC 25-40 schwarz – Universal Modulmittelklemme für 25–40 mm Rahmen

K2 Clamp MC 25-40 schwarz eloxiert

Die K2 Clamp MC 25-40 ist eine universelle schwarz eloxierte Modulmittelklemme zur sicheren Befestigung gerahmter Photovoltaikmodule auf kompatiblen K2-Montagesystemen.

Sie wird zwischen zwei nebeneinanderliegenden Solarmodulen eingesetzt und fixiert beide Modulrahmen auf der jeweiligen Montageschiene.

Durch den variablen Klemmbereich von 25 bis 40 mm kann die Mittelklemme für zahlreiche gängige PV-Module mit unterschiedlichen Rahmenhöhen verwendet werden.

Für Modulrahmen von 25 bis 40 mm

Die K2 Clamp MC deckt einen Klemmbereich von:

25–40 mm

ab.

Damit eignet sie sich für zahlreiche gerahmte Photovoltaikmodule unterschiedlicher Hersteller und Baureihen.

Vor der Montage sollte dennoch immer geprüft werden, ob die Rahmenhöhe sowie die zulässigen Klemmzonen des jeweiligen Moduls mit dem geplanten K2-Montagesystem übereinstimmen.

Universal-Modulmittelklemme

Die Clamp MC wird als:

Modulmittelklemme

eingesetzt.

Sie befindet sich zwischen zwei benachbarten Solarmodulen und dient dazu, beide Modulrahmen sicher auf der Unterkonstruktion zu fixieren.

Die Bezeichnungen sollten dabei klar unterschieden werden:

• MC: Middle Clamp / Modulmittelklemme

• EC: End Clamp / Modulendklemme

Für die äußeren Enden einer Modulreihe wird daher eine passende K2 Clamp EC benötigt.

Schwarz eloxierte Oberfläche

Die Klemme besitzt eine:

schwarz eloxierte Oberfläche

Dadurch eignet sie sich besonders für Photovoltaikanlagen mit schwarzen Modulrahmen oder vollständig schwarzen Modulen.

Die dunkle Oberfläche sorgt dafür, dass die Befestigungselemente zwischen den Modulen optisch weniger auffallen.

K2 weist darauf hin, dass die Eloxalschicht aufgrund von Verpackung und Transport leichte Kratzspuren aufweisen kann.

Hochwertige Materialkombination

Die K2 Clamp MC 25-40 besteht aus:

• Aluminium EN AW 6063 T66

• Thermoplast

• Edelstahl A2

Diese Materialkombination ist für den dauerhaften Einsatz innerhalb von Photovoltaik-Montagesystemen ausgelegt.

Der Klemmenkörper besteht aus Aluminium, ergänzt durch Komponenten aus Edelstahl und thermoplastischem Kunststoff.

Mit zahlreichen K2-Systemen kompatibel

K2 führt die aktuelle Clamp MC 25-40 unter anderem für folgende Montagesysteme:

• K2 BasicRail System

• K2 GreenRoof Vento

• K2 MiniRail MK2 System

• K2 MultiAngle System

• K2 MultiRail System

• K2 SingleRail System

• K2 SolidRail System

• K2 TiltUp Vento System

• K2 Universal KL-Clamp System

Damit kann die Modulmittelklemme in unterschiedlichen K2-Systemlösungen für Schräg- und Flachdächer eingesetzt werden.

Die konkrete Kompatibilität sollte dennoch immer anhand des tatsächlich verwendeten Montagesystems und der aktuellen K2-Systemfreigabe geprüft werden.

Nicht für K2 Dome 6 geeignet

Ein besonders wichtiger Punkt:

Die K2 Clamp MC 25-40 ist nicht mit dem K2 Dome 6 System kompatibel.

Für das K2 Dome 6 System stehen spezielle DomeClamp-Komponenten zur Verfügung.

Die universelle Clamp MC 25-40 sollte daher nicht als Mittelklemme für sämtliche K2-Systeme beworben werden.

Für Schrägdach, Flachdach und Fassade

K2 führt die aktuelle schwarze Clamp MC 25-40 für folgende Anwendungsbereiche:

• Schrägdach

• Flachdach

• Fassade

Welche konkrete Verwendung möglich ist, hängt jedoch immer vom eingesetzten K2-Unterkonstruktionssystem und dessen Freigaben ab.

Die Modulklemme stellt lediglich eine Komponente des vollständigen Montagesystems dar.

Geringes Einzelgewicht

Das Gewicht einer aktuellen K2 Clamp MC 25-40 beträgt:

ca. 0,072 kg

Damit ist die Mittelklemme kompakt und leicht aufgebaut.

Wichtig: Die ältere schwarze Ausführung mit Artikelnummer 2004148 wurde noch mit einem Gewicht von etwa 0,065 kg geführt. Für die aktuelle Version 2004540 sollte deshalb der aktuelle Wert von 0,072 kg verwendet werden.

Aktuelle Generation mit Artikelnummer 2004540

Die aktuelle schwarz eloxierte Ausführung wird von K2 unter der Artikelnummer:

2004540

geführt.

Die GTIN lautet:

4251786216321

Daneben existiert die ältere schwarz eloxierte Clamp MC 25-40 mit Artikelnummer:

2004148

Diese Variante ist bei K2 als Auslaufartikel gekennzeichnet. K2 nennt 2004540 ausdrücklich als Alternativartikel.

Für neue Shopify-Produkte würde ich daher die aktuelle Artikelnummer 2004540 verwenden.

Original K2 Systems Komponente

Die Clamp MC 25-40 ist eine Originalkomponente von K2 Systems.

Bei Verwendung innerhalb eines freigegebenen K2-Montagesystems können Montageschienen, Modulklemmen und weitere Unterkonstruktionskomponenten aufeinander abgestimmt geplant werden.

Für die konkrete Anlagenplanung sollten zusätzlich die aktuellen K2-Montageanleitungen und die statische Auslegung über K2 Base berücksichtigt werden.

Produktmerkmale

• Hersteller: K2 Systems

• Produkt: Clamp MC 25-40

• Offizielle Bezeichnung: K2 Clamp MC 25-40, schwarz eloxiert

• Aktuelle Artikelnummer: 2004540

• GTIN: 4251786216321

• Produkttyp: Modulmittelklemme

• Klemmentyp: MC / Middle Clamp

• Geeignete Modulrahmenhöhe: 25–40 mm

• Farbe: schwarz

• Oberfläche: schwarz eloxiert

• Material: Aluminium EN AW 6063 T66

• Weitere Materialien: Thermoplast, Edelstahl A2

• Gewicht: ca. 0,072 kg

• Anwendungsbereich: Fassade, Flachdach und Schrägdach

• K2 BasicRail System: kompatibel

• K2 GreenRoof Vento: kompatibel

• K2 MiniRail MK2 System: kompatibel

• K2 MultiAngle System: kompatibel

• K2 MultiRail System: kompatibel

• K2 SingleRail System: kompatibel

• K2 SolidRail System: kompatibel

• K2 TiltUp Vento System: kompatibel

• K2 Universal KL-Clamp System: kompatibel

• K2 Dome 6: nicht kompatibel

• Verkaufsmengeneinheit laut K2: 20 Stück

• Verpackung: 20 Stück pro Tüte

• Karton: 160 Stück

• Palette: 3.840 Stück

• Zolltarifnummer: 76109090

• Vorgängervariante schwarz: Artikelnummer 2004148

• Status Vorgängervariante: Auslaufartikel

• Aktueller Alternativartikel für 2004148: 2004540
