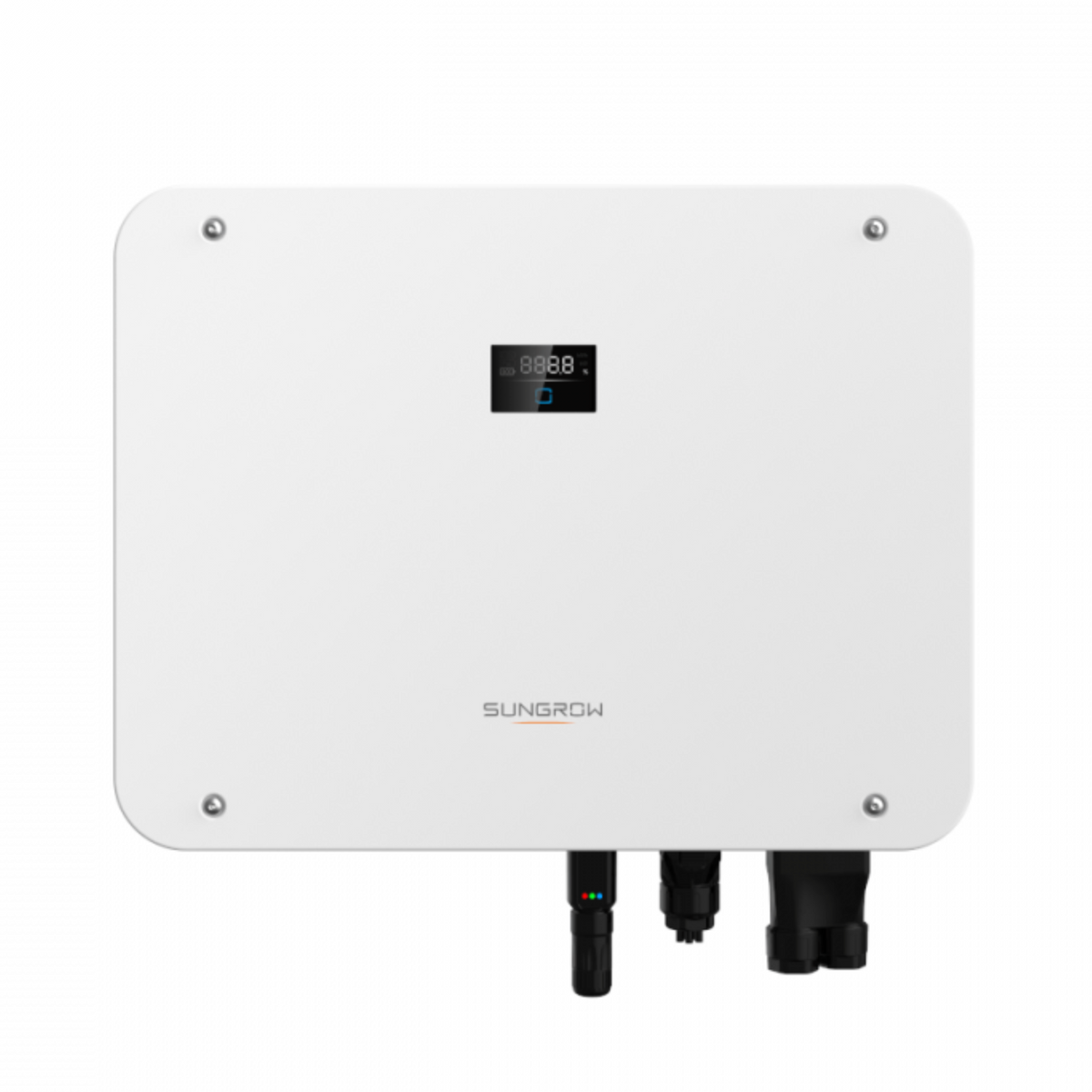

Sungrow SH25T Hybrid-Wechselrichter 25 kW – 3-phasig, 3 MPPT, Full Backup

Sungrow SH25T Hybrid-Wechselrichter 25 kW – 3-phasig, 3 MPPT, Full Backup

Der Sungrow SH25T ist ein leistungsstarker dreiphasiger Hybrid-Wechselrichter für große Photovoltaikanlagen mit Batteriespeicher. Mit 25 kW AC-Nennleistung, bis zu 50 kWp PV-Eingangsleistung und drei unabhängigen MPPT-Trackern eignet er sich für größere private sowie gewerbliche Energiesysteme.

Der integrierte Hochvolt-Batterieanschluss, eine dreiphasige Full-Backup-Funktion und umfangreiche Kommunikationsmöglichkeiten ermöglichen die Kombination von PV-Erzeugung, Batteriespeicherung und Ersatzstromversorgung in einem System.

Bis zu 50 kWp PV-Leistung

Der Sungrow SH25T unterstützt eine maximale PV-Eingangsleistung von 50.000 Wp.

Für die PV-Seite stehen zur Verfügung:

• maximale Eingangsspannung: 1.000 V
• minimale Eingangsspannung: 150 V
• Startspannung: 180 V
• PV-Nennspannung: 600 V
• MPPT-Spannungsbereich: 150–950 V
• Volllast-MPPT-Bereich: 445–850 V
• 3 unabhängige MPPT
• insgesamt 5 PV-String-Eingänge

Die String-Aufteilung beträgt:

• MPPT 1: 2 Strings
• MPPT 2: 2 Strings
• MPPT 3: 1 String

Hohe Eingangsstromstärken

Der SH25T unterstützt insgesamt bis zu 80 A PV-Eingangsstrom.

Die Aufteilung beträgt:

• MPPT 1: 32 A
• MPPT 2: 32 A
• MPPT 3: 16 A

Der maximale Kurzschlussstrom liegt bei insgesamt 100 A beziehungsweise 40 A / 40 A / 20 A je MPPT.

Der maximale Strom je PV-Eingangsstecker beträgt 30 A.

Hochvolt-Batterie von 100 bis 700 V

Für die Einbindung eines kompatiblen Batteriespeichers unterstützt der SH25T Lithium-Hochvoltbatterien mit einem Spannungsbereich von:

100 bis 700 V

Der maximale Lade- und Entladestrom beträgt jeweils 50 A.

Sungrow gibt folgende maximale Batterieleistungen an:

• maximale Ladeleistung: 30.000 W
• maximale Entladeleistung: 25.000 W

Die tatsächlich erreichbare Leistung hängt vom angeschlossenen Batteriesystem ab.

Kompatibel mit Sungrow SBR und SBH

Die SHT-Serie ist für den Betrieb mit kompatiblen Sungrow-Hochvolt-Batterien ausgelegt.

Dazu gehören je nach Systemkonfiguration unter anderem:

• Sungrow SBR-Serie
• Sungrow SBH-Serie

Die konkrete Batteriegröße und Kombination sollte vor Installation anhand der aktuellen Sungrow-Kompatibilitätsunterlagen geprüft werden.

25 kW dreiphasige Ausgangsleistung

Im normalen Netzbetrieb stellt der SH25T eine AC-Nennleistung von 25.000 W beziehungsweise 25.000 VA bereit.

Der maximale AC-Ausgangsstrom beträgt 37,9 A.

Unterstützte Nennspannungen sind:

• 220 / 380 V
• 230 / 400 V
• 240 / 415 V

Full Backup mit bis zu 36,5 kW Spitzenleistung

Der SH25T unterstützt einen dreiphasigen Backup-Betrieb.

Im netzunabhängigen Betrieb stehen zur Verfügung:

• Backup-Nennleistung: 25.000 W / 25.000 VA
• Backup-Spitzenleistung: 36.500 W / 36.500 VA für 10 Sekunden
• Backup-Umschaltzeit: unter 10 ms

Damit lassen sich bei entsprechender Dimensionierung von Batterie und Anlage auch Verbraucher mit höheren kurzfristigen Anlaufleistungen versorgen.

Integrierter 63-A-Bypass

Der SH25T verfügt über einen integrierten 63-A-Bypass.

Bei vorhandener Netzanbindung können über den Backup-Ausgang Lasten von bis zu:

• 43.000 W
• 3 × 63 A

geführt werden.

Dieser Wert ist nicht mit der tatsächlichen Ersatzstromleistung bei einem Netzausfall gleichzusetzen. Im netzunabhängigen Betrieb beträgt die dauerhafte Leistung 25 kW.

100 % schieflastfähig

Der SH25T unterstützt eine 100 % unsymmetrische Ausgangsleistung im Netz- und Backup-Betrieb.

Dadurch können unterschiedlich belastete Phasen innerhalb der zulässigen Systemgrenzen flexibel versorgt werden.

Hoher Wirkungsgrad

Der Sungrow SH25T erreicht:

• maximalen Wirkungsgrad: 98,2 %
• europäischen Wirkungsgrad: 97,8 %

Integrierte Schutzfunktionen

Zur Sicherheitsausstattung gehören unter anderem:

• Netzüberwachung
• DC-Verpolungsschutz
• AC-Kurzschlussschutz
• Ableitstromschutz
• PV-DC-Schalter
• Batterie-Verpolungsschutz
• DC-Überspannungsschutz Typ II
• AC-Überspannungsschutz Typ II
• PID-Null-Funktion

Eine AFCI-Lichtbogenerkennung wird von Sungrow für diese Serie unterstützt, ist laut aktuellem Benutzerhandbuch jedoch optional beziehungsweise versionsabhängig.

iSolarCloud Monitoring

Der SH25T kann in das Sungrow-Monitoringsystem iSolarCloud integriert werden.

Für Kommunikation und Anlagenintegration stehen zur Verfügung:

• RS485
• WLAN
• Ethernet
• CAN
• 4 digitale Eingänge
• 2 digitale Ausgänge

IP65 und aktives Kühlsystem

Der Sungrow SH25T besitzt die Schutzart IP65.

Anders als SH15T und SH20T arbeitet der SH25T aufgrund seiner höheren Leistung mit einer aktiven Lüfterkühlung.

Der typische Geräuschpegel beträgt 50 dB(A).

Der zulässige Betriebstemperaturbereich liegt bei:

–25 °C bis +60 °C

Produktmerkmale

• Hersteller: Sungrow
• Modell: SH25T
• Serie: SHT
• Produkttyp: Hybrid-Wechselrichter
• Netzanschluss: dreiphasig
• AC-Nennleistung: 25.000 W
• AC-Nennscheinleistung: 25.000 VA
• Max. AC-Ausgangsstrom: 37,9 A
• AC-Nennspannung: 220/380 V, 230/400 V oder 240/415 V
• Netzfrequenz: 50 / 60 Hz
• Max. PV-Eingangsleistung: 50.000 Wp
• Max. PV-Eingangsspannung: 1.000 V
• Min. PV-Eingangsspannung: 150 V
• Startspannung: 180 V
• PV-Nennspannung: 600 V
• MPPT-Spannungsbereich: 150–950 V
• Volllast-MPPT-Bereich: 445–850 V
• Anzahl MPPT: 3
• PV-Strings je MPPT: 2 / 2 / 1
• PV-Strings gesamt: 5
• Max. PV-Eingangsstrom: 80 A gesamt
• PV-Eingangsstrom je MPPT: 32 A / 32 A / 16 A
• Max. DC-Kurzschlussstrom: 100 A gesamt
• Kurzschlussstrom je MPPT: 40 A / 40 A / 20 A
• Max. Strom je PV-Stecker: 30 A
• Batterietyp: Lithium-Ionen-Hochvoltbatterie
• Batteriespannungsbereich: 100–700 V
• Max. Lade-/Entladestrom: 50 A / 50 A
• Max. Batterieladeleistung: 30.000 W
• Max. Batterieentladeleistung: 25.000 W
• Backup-Nennleistung: 25.000 W / 25.000 VA
• Backup-Spitzenleistung: 36.500 W / 36.500 VA für 10 Sekunden
• Backup-Umschaltzeit: <10 ms
• Backup-Bypass: 63 A
• Max. Backup-Last mit Netz: 43.000 W
• Max. Backup-Strom mit Netz: 3 × 63 A
• Schieflastfähig: bis 100 %
• Max. Wirkungsgrad: 98,2 %
• Europäischer Wirkungsgrad: 97,8 %
• Überspannungsschutz: DC Typ II / AC Typ II
• PV-DC-Schalter: ja
• AFCI: optional / versionsabhängig
• Kommunikation: RS485, WLAN, Ethernet, CAN
• Digitale Schnittstellen: 4 × DI / 2 × DO
• Monitoring: Sungrow iSolarCloud
• Anzeige: LED
• Topologie: transformatorlos
• Schutzart: IP65
• Schutzklasse: Klasse I
• Kühlung: aktive Lüfterkühlung
• Typischer Geräuschpegel: 50 dB(A)
• Betriebstemperatur: –25 °C bis +60 °C
• Relative Luftfeuchtigkeit: 0–100 %, nicht kondensierend
• Max. Betriebshöhe: 2.000 m
• Abmessungen B × H × T: 620 × 480 × 245 mm
• Gewicht: 40 kg
• Montage: Wandhalterung
• PV-Anschluss: MC4-kompatibel
• Batterieanschluss: Plug & Play
• AC-Anschluss: Plug & Play
