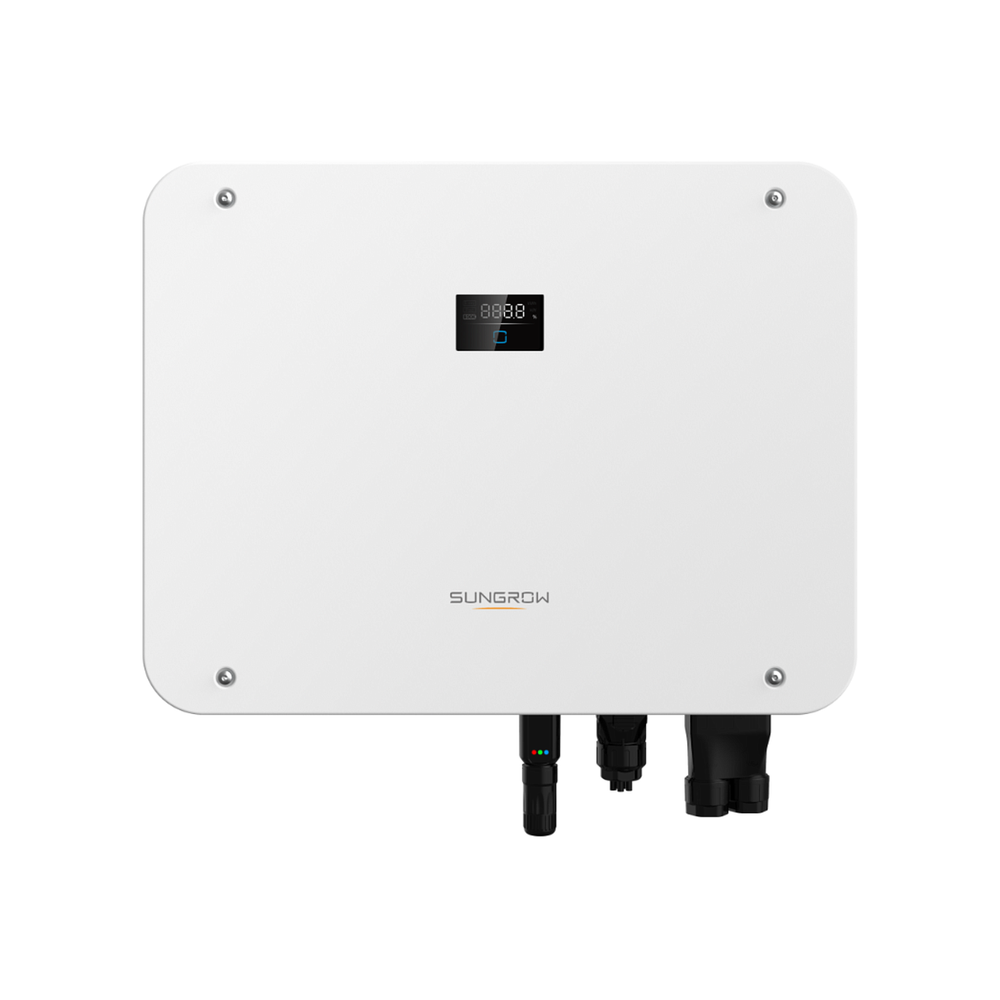

Sungrow SH10T Hybrid-Wechselrichter 10 kW – 3-phasig, 2 MPPT, Full Backup

Sungrow SH10T Hybrid-Wechselrichter 10 kW – 3-phasig, 2 MPPT, Full Backup

Der Sungrow SH10T ist ein moderner dreiphasiger Hybrid-Wechselrichter für leistungsstarke Photovoltaikanlagen mit Batteriespeicher. Mit rund 10 kW AC-Ausgangsleistung, bis zu 20 kWp PV-Eingangsleistung und einem Hochvolt-Batterieanschluss verbindet er PV-Erzeugung, Energiespeicherung und Backup-Funktion in einem Gerät.

Zwei unabhängige MPPT-Tracker mit insgesamt drei PV-Stringanschlüssen ermöglichen eine flexible Auslegung der Photovoltaikanlage. Der breite Batteriespannungsbereich von 100 bis 700 V und ein maximaler Lade- und Entladestrom von 50 A ermöglichen zudem die Kombination mit leistungsfähigen kompatiblen Hochvolt-Batteriesystemen.

Bis zu 20 kWp PV-Eingangsleistung

Der Sungrow SH10T unterstützt eine maximale PV-Eingangsleistung von 20.000 Wp.

Die PV-Seite bietet:

• maximale PV-Eingangsspannung von 1.000 V
• minimale Eingangsspannung von 150 V
• Startspannung von 180 V
• Nenneingangsspannung von 600 V
• MPPT-Spannungsbereich von 150 bis 950 V
• zwei unabhängige MPPT-Tracker
• insgesamt drei PV-Stringanschlüsse

Der erste MPPT unterstützt zwei Strings, der zweite MPPT einen String.

Hohe Eingangsstöme für moderne PV-Module

Der SH10T ist für moderne PV-Module mit höheren Strömen ausgelegt.

Die maximalen Eingangswerte betragen:

• MPPT 1: 32 A
• MPPT 2: 16 A
• Gesamt-PV-Eingangsstrom: 48 A
• Kurzschlussstrom MPPT 1: 40 A
• Kurzschlussstrom MPPT 2: 20 A
• maximal 30 A je Eingangssteckverbinder

Damit bietet der Hybrid-Wechselrichter mehr Reserven für aktuelle Hochleistungsmodule als viele ältere Wechselrichtergenerationen.

Hochvolt-Batterieanschluss von 100 bis 700 V

Der Sungrow SH10T unterstützt kompatible Lithium-Hochvoltbatterien mit einem Betriebsspannungsbereich von:

100 bis 700 V

Der maximale Lade- und Entladestrom beträgt jeweils 50 A.

Sungrow gibt für den SH10T folgende maximalen Batterieleistungen an:

• maximale Ladeleistung: 15.000 W
• maximale Entladeleistung: 10.000 W

Die tatsächlich erreichbare Leistung hängt vom verwendeten Batteriesystem und dessen Konfiguration ab.

Kompatibel mit Sungrow Hochvolt-Speichern

Die SHT-Serie ist für die Zusammenarbeit mit kompatiblen Sungrow-Hochvolt-Batteriesystemen ausgelegt.

Dazu gehören je nach Systemkonfiguration unter anderem Batterien der:

• Sungrow SBR-Serie
• Sungrow SBH-Serie

Die konkrete Batteriekompatibilität sollte vor Installation anhand der aktuellen Sungrow-Kompatibilitätsliste geprüft werden.

10 kW dreiphasige Ausgangsleistung

Im normalen Netzbetrieb stellt der SH10T rund 10 kW dreiphasige AC-Leistung bereit.

Die Ausgangsspannung unterstützt unter anderem die in Deutschland übliche Netzspannung von:

230 / 400 V

Der maximale AC-Ausgangsstrom beträgt 15,2 A.

Full Backup mit integriertem 63-A-Bypass

Ein wesentliches Merkmal des SH10T ist die integrierte Full-Backup-Funktion.

Sungrow integriert einen 63-A-Bypass, über den im Netzbetrieb hohe Hauslasten geführt werden können.

Im netzunabhängigen Backup-Betrieb stellt der SH10T bereit:

• 10.000 W / 10.000 VA Nennleistung
• bis zu 15.000 W / 15.000 VA Spitzenleistung für 10 Sekunden
• Umschaltzeit unter 10 ms

Damit kann der Wechselrichter bei geeigneter Anlagenplanung auch anspruchsvollere Verbraucher im Ersatzstrombetrieb versorgen.

Die tatsächlich verfügbare Backup-Leistung hängt von Batteriesystem, Ladezustand, PV-Leistung und angeschlossenen Verbrauchern ab.

100 % Schieflastfähigkeit

Der SH10T unterstützt laut Sungrow eine 100 % unsymmetrische Leistungsabgabe sowohl im Netz- als auch im Backup-Betrieb.

Dadurch können unterschiedlich hohe Verbraucherlasten auf den einzelnen Phasen flexibler versorgt werden.

Hoher Wirkungsgrad

Der Sungrow SH10T erreicht:

• maximalen Wirkungsgrad: 98,0 %
• europäischen Wirkungsgrad: 97,5 %

Damit ist der Hybrid-Wechselrichter für eine effiziente Nutzung der erzeugten Solarenergie ausgelegt.

AFCI-Lichtbogenschutz

Der SH10T unterstützt einen aktiven AFCI-Lichtbogenschutz.

Dieser dient der Erkennung gefährlicher Lichtbogenfehler auf der DC-Seite und ergänzt die weiteren integrierten elektrischen Schutzfunktionen des Wechselrichters.

Integrierter Überspannungsschutz

Zur Sicherheitsausstattung gehören unter anderem:

• DC-Verpolungsschutz
• AC-Kurzschlussschutz
• Fehlerstromüberwachung
• PV-DC-Schalter
• Batterie-Verpolungsschutz
• DC-Überspannungsschutz Typ II
• AC-Überspannungsschutz Typ II
• AFCI-Lichtbogenschutz
• Netzüberwachung

iSolarCloud Monitoring

Der SH10T lässt sich in die Sungrow iSolarCloud integrieren.

Für Kommunikation und Systemintegration stehen unter anderem zur Verfügung:

• RS485
• WLAN
• Ethernet
• CAN
• 4 digitale Eingänge
• 2 digitale Ausgänge

Dadurch können Energieerzeugung, Speicherbetrieb, Verbrauch und weitere Anlagenwerte überwacht werden.

Leiser Betrieb ohne aktiven Lüfter

Die Kühlung erfolgt durch natürliche Konvektion.

Sungrow gibt einen typischen Geräuschpegel von 35 dB(A) an.

Damit eignet sich der Wechselrichter auch für Installationsorte im Wohnumfeld, sofern die Installationsvorgaben eingehalten werden.

Robustes IP65-Gehäuse

Der Wechselrichter besitzt die Schutzart IP65 und ist für Innen- und geeignete Außeninstallationen ausgelegt.

Zusätzlich nennt Sungrow die Korrosionsschutzklasse C5.

Der Betriebstemperaturbereich reicht von:

–25 °C bis +60 °C

Produktmerkmale

• Hersteller: Sungrow
• Modell: SH10T
• Serie: SHT
• Produkttyp: Hybrid-Wechselrichter
• Netzanschluss: dreiphasig
• AC-Nennleistung: ca. 10 kW
• Max. AC-Ausgangsstrom: 15,2 A
• AC-Nennspannung: 220/380 V, 230/400 V oder 240/415 V
• Netzfrequenz: 50 / 60 Hz
• Max. PV-Eingangsleistung: 20.000 Wp
• Max. PV-Eingangsspannung: 1.000 V
• Min. PV-Eingangsspannung: 150 V
• Startspannung: 180 V
• PV-Nennspannung: 600 V
• MPPT-Spannungsbereich: 150–950 V
• Anzahl MPPT: 2
• PV-Strings je MPPT: 2 / 1
• Max. PV-Eingangsstrom: 32 A / 16 A
• Max. PV-Eingangsstrom gesamt: 48 A
• Max. Kurzschlussstrom: 40 A / 20 A
• Max. Kurzschlussstrom gesamt: 60 A
• Max. Strom je PV-Steckverbinder: 30 A
• Batterietyp: Lithium-Hochvoltbatterie
• Batteriespannungsbereich: 100–700 V
• Max. Lade-/Entladestrom: 50 A / 50 A
• Max. Batterieladeleistung: 15.000 W
• Max. Batterieentladeleistung: 10.000 W
• Backup-Nennleistung: 10.000 W / 10.000 VA
• Backup-Spitzenleistung: 15.000 W / 15.000 VA für 10 Sekunden
• Backup-Umschaltzeit: <10 ms
• Integrierter Backup-Bypass: 63 A
• Schieflastfähig: bis 100 %
• Max. Wirkungsgrad: 98,0 %
• Europäischer Wirkungsgrad: 97,5 %
• AFCI: ja
• Überspannungsschutz: DC Typ II / AC Typ II
• Kommunikation: RS485, WLAN, Ethernet, CAN
• Digitale Schnittstellen: 4 × DI / 2 × DO
• Monitoring: Sungrow iSolarCloud
• Anzeige: LED
• Topologie: transformatorlos
• Schutzart: IP65
• Korrosionsschutz: C5
• Kühlung: natürliche Konvektion
• Typischer Geräuschpegel: 35 dB(A)
• Betriebstemperatur: –25 °C bis +60 °C
• Abmessungen B × H × T: 620 × 480 × 195 mm
• Gewicht: 32 kg
• Montage: Wandmontage
