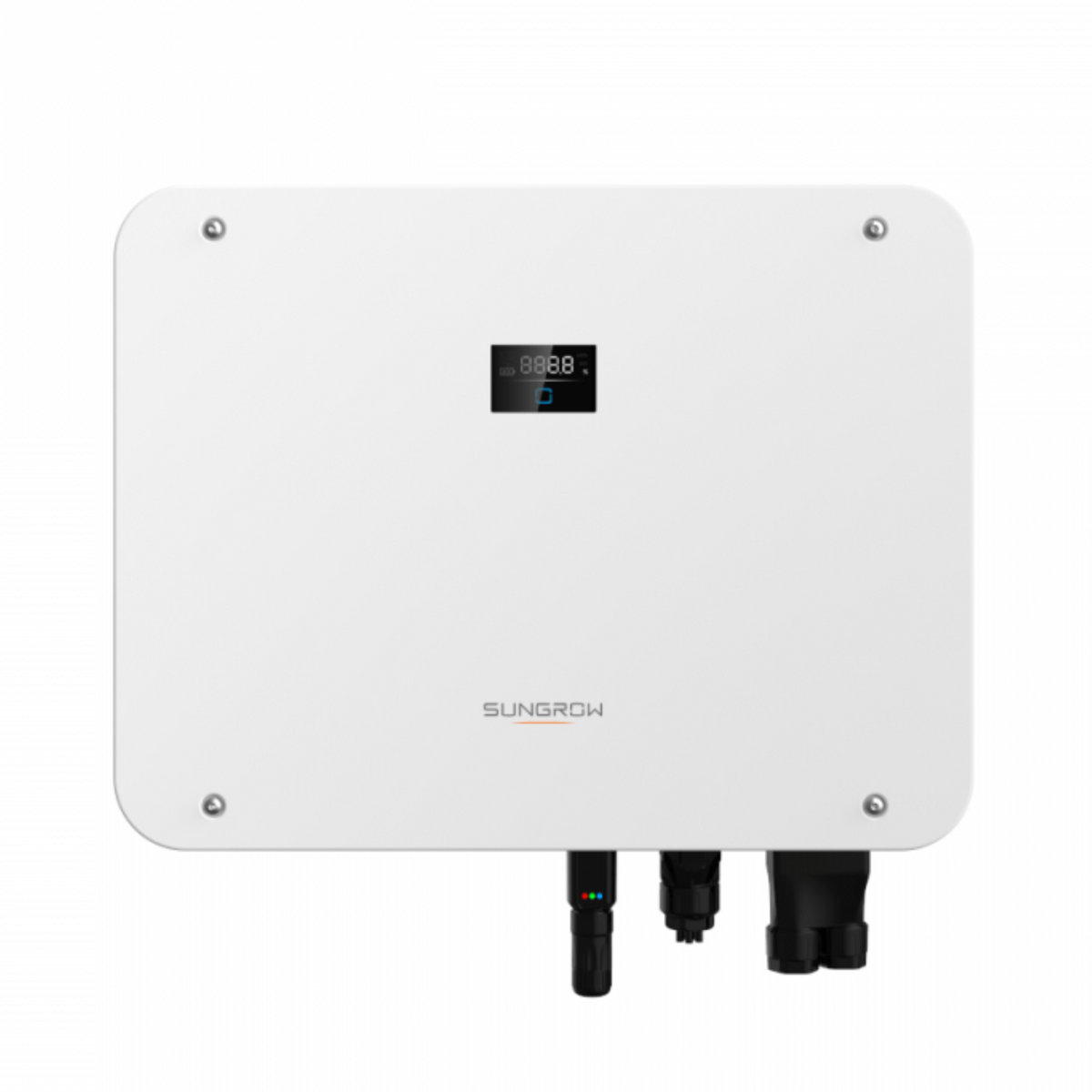

Sungrow SH15T Hybrid-Wechselrichter 15 kW – 3-phasig, 3 MPPT, Full Backup

Prüfung des Produktes

Das Produkt ist eindeutig identifiziert: Sungrow SH15T. Es handelt sich um einen dreiphasigen Hybrid-Wechselrichter mit 15 kW AC-Nennleistung aus der Sungrow-SHT-Serie.

Der SH15T ist deutlich leistungsstärker ausgelegt als der SH10T: Er unterstützt eine empfohlene PV-Generatorleistung von bis zu 30 kWp, verfügt über 3 unabhängige MPPT mit insgesamt 5 String-Eingängen, unterstützt Hochvolt-Batterien von 100 bis 700 V und bietet einen leistungsfähigen dreiphasigen Full-Backup-Betrieb.

Empfohlener Produktname für Shopify

Sungrow SH15T Hybrid-Wechselrichter 15 kW – 3-phasig, 3 MPPT, Full Backup

Produktbeschreibung

Sungrow SH15T Hybrid-Wechselrichter 15 kW – 3-phasig, 3 MPPT, Full Backup

Der Sungrow SH15T ist ein dreiphasiger Hybrid-Wechselrichter mit 15 kW AC-Nennleistung für leistungsstarke Photovoltaikanlagen mit Batteriespeicher. Er verbindet PV-Wechselrichter, Hochvolt-Batterieanschluss und Full-Backup-Funktion in einem Gerät und eignet sich damit besonders für größere private sowie kleinere gewerbliche PV-Anlagen.

Mit einer empfohlenen maximalen PV-Leistung von 30 kWp, drei unabhängigen MPPT-Trackern und insgesamt fünf PV-String-Eingängen bietet der SH15T umfangreiche Möglichkeiten für unterschiedlich ausgerichtete oder größere Modulfelder.

Bis zu 30 kWp PV-Leistung

Der Sungrow SH15T unterstützt eine empfohlene maximale PV-Eingangsleistung von 30.000 Wp.

Die wichtigsten PV-Eingangsdaten:

• maximale PV-Eingangsspannung: 1.000 V
• minimale PV-Eingangsspannung: 150 V
• Startspannung: 180 V
• PV-Nennspannung: 600 V
• MPPT-Spannungsbereich: 150–950 V
• 3 unabhängige MPPT-Tracker
• insgesamt 5 PV-String-Eingänge

Die String-Aufteilung beträgt:

• MPPT 1: 2 Strings
• MPPT 2: 2 Strings
• MPPT 3: 1 String

Hohe Eingangsstromstärken für moderne PV-Module

Der SH15T unterstützt insgesamt bis zu 80 A PV-Eingangsstrom.

Die Aufteilung beträgt:

• MPPT 1: 32 A
• MPPT 2: 32 A
• MPPT 3: 16 A

Der maximale DC-Kurzschlussstrom beträgt insgesamt 100 A beziehungsweise 40 A / 40 A / 20 A je MPPT.

Damit ist der Wechselrichter auch für moderne PV-Module mit höheren Modulströmen geeignet, sofern die jeweiligen elektrischen Grenzwerte bei der Anlagenplanung eingehalten werden.

Hochvolt-Batterie von 100 bis 700 V

Für die Einbindung eines kompatiblen Batteriespeichers unterstützt der SH15T einen breiten Batteriespannungsbereich von:

100 bis 700 V

Der maximale Lade- und Entladestrom beträgt jeweils 50 A.

Für den SH15T nennt Sungrow:

• maximale Batterieladeleistung: 30.000 W
• maximale Batterieentladeleistung: 15.000 W

Die tatsächlich erreichbare Leistung hängt vom verwendeten Batteriesystem und dessen Konfiguration ab.

Kompatibel mit Sungrow SBR und SBH

Die SHT-Serie ist für die Verwendung mit kompatiblen Sungrow-Hochvolt-Batteriesystemen ausgelegt.

Dazu gehören unter anderem Batteriesysteme der:

• Sungrow SBR-Serie
• Sungrow SBH-Serie

Die konkrete Kombination sollte vor Installation anhand der jeweils aktuellen Sungrow-Kompatibilitätsunterlagen geprüft werden.

15 kW dreiphasige Ausgangsleistung

Im normalen Netzbetrieb stellt der SH15T eine AC-Nennleistung von 15.000 W beziehungsweise 15.000 VA bereit.

Der maximale AC-Ausgangsstrom beträgt 22,8 A.

Unterstützte Nennspannungen sind unter anderem:

• 220 / 380 V
• 230 / 400 V
• 240 / 415 V

Leistungsfähiger Full-Backup-Betrieb

Der SH15T unterstützt einen dreiphasigen Full-Backup-Betrieb.

Im netzunabhängigen Betrieb stehen zur Verfügung:

• Backup-Nennleistung: 15.000 W / 15.000 VA
• Spitzenleistung: 25.500 W / 25.500 VA für 10 Sekunden
• Umschaltzeit: unter 10 ms

Damit können bei entsprechender Systemauslegung auch Verbraucher mit höheren kurzfristigen Anlaufleistungen versorgt werden.

Welche Verbraucher tatsächlich betrieben werden können, hängt unter anderem von Batterie, Ladezustand, PV-Erzeugung und Anlagenkonfiguration ab.

Integrierter 63-A-Bypass

Der Sungrow SH15T besitzt einen integrierten 63-A-Bypass.

Im netzgekoppelten Betrieb können darüber hohe Hauslasten geführt werden. Sungrow gibt einen maximalen Backup-Laststrom von 3 × 63 A an.

Die maximal verfügbare Leistung im tatsächlichen Inselbetrieb ist davon zu unterscheiden und beträgt beim SH15T 15 kW dauerhaft beziehungsweise bis zu 25,5 kW kurzfristig.

100 % schieflastfähige Ausgangsleistung

Die SHT-Serie unterstützt laut Sungrow eine 100 % unsymmetrische beziehungsweise schieflastfähige Ausgangsleistung im Netz- und Backup-Betrieb.

Damit können unterschiedlich hohe Verbraucherlasten auf den einzelnen Phasen flexibler versorgt werden.

Hoher Wirkungsgrad

Der Sungrow SH15T erreicht:

• maximalen Wirkungsgrad: 98,1 %
• europäischen Wirkungsgrad: 97,6 %

Damit ist der Hybrid-Wechselrichter auf eine effiziente Umwandlung und Nutzung der erzeugten Solarenergie ausgelegt.

Integrierte Schutzfunktionen

Zur Sicherheitsausstattung gehören unter anderem:

• Netzüberwachung
• DC-Verpolungsschutz
• AC-Kurzschlussschutz
• Ableitstromschutz
• PV-DC-Schalter
• Batterie-Verpolungsschutz
• DC-Überspannungsschutz Typ II
• AC-Überspannungsschutz Typ II
• PID-Null-Funktion
• Unterstützung einer präzisen AFCI-Lichtbogenerkennung

iSolarCloud Monitoring

Der SH15T lässt sich in das Sungrow-Monitoringsystem iSolarCloud integrieren.

Für Kommunikation und Systemintegration stehen unter anderem zur Verfügung:

• RS485
• WLAN
• Ethernet
• CAN
• 4 digitale Eingänge
• 2 digitale Ausgänge

Damit können Energieflüsse, PV-Erzeugung, Batteriespeicher und Anlagenzustände überwacht werden.

Leiser Betrieb durch natürliche Kühlung

Der SH15T arbeitet mit natürlicher Konvektion.

Sungrow gibt einen typischen Geräuschpegel von 35 dB(A) an.

IP65 und Korrosionsschutz C5

Der Wechselrichter besitzt die Schutzart IP65 und ist für geeignete Innen- und Außeninstallationen vorgesehen.

Zusätzlich wird für die SHT-Serie die Korrosionsschutzklasse C5 angegeben.

Der zulässige Umgebungstemperaturbereich beträgt:

–25 °C bis +60 °C

Produktmerkmale

• Hersteller: Sungrow
• Modell: SH15T
• Serie: SHT
• Produkttyp: Hybrid-Wechselrichter
• Netzanschluss: dreiphasig
• AC-Nennleistung: 15.000 W
• AC-Nennscheinleistung: 15.000 VA
• Max. AC-Ausgangsstrom: 22,8 A
• AC-Nennspannung: 220/380 V, 230/400 V oder 240/415 V
• Netzfrequenz: 50 / 60 Hz
• Empfohlene max. PV-Leistung: 30.000 Wp
• Max. PV-Eingangsspannung: 1.000 V
• Min. PV-Eingangsspannung: 150 V
• Startspannung: 180 V
• PV-Nennspannung: 600 V
• MPPT-Spannungsbereich: 150–950 V
• Anzahl MPPT: 3
• PV-Strings je MPPT: 2 / 2 / 1
• Anzahl PV-Strings gesamt: 5
• Max. PV-Eingangsstrom: 80 A gesamt
• PV-Eingangsstrom je MPPT: 32 A / 32 A / 16 A
• Max. DC-Kurzschlussstrom: 100 A gesamt
• Kurzschlussstrom je MPPT: 40 A / 40 A / 20 A
• Max. Strom je Eingangsstecker: 30 A
• Batterietyp: Lithium-Ionen-Hochvoltbatterie
• Batteriespannungsbereich: 100–700 V
• Max. Lade-/Entladestrom: 50 A / 50 A
• Max. Batterieladeleistung: 30.000 W
• Max. Batterieentladeleistung: 15.000 W
• Backup-Nennleistung: 15.000 W / 15.000 VA
• Backup-Spitzenleistung: 25.500 W / 25.500 VA für 10 Sekunden
• Backup-Umschaltzeit: <10 ms
• Backup-Bypass: 63 A
• Max. Backup-Laststrom mit Netz: 3 × 63 A
• Schieflastfähig: bis 100 %
• Max. Wirkungsgrad: 98,1 %
• Europäischer Wirkungsgrad: 97,6 %
• Überspannungsschutz: DC Typ II / AC Typ II
• PV-DC-Schalter: ja
• Kommunikation: RS485, WLAN, Ethernet, CAN
• Digitale Schnittstellen: 4 × DI / 2 × DO
• Monitoring: Sungrow iSolarCloud
• Anzeige: LED
• Topologie: transformatorlos
• Schutzart: IP65
• Kühlung: natürliche Konvektion
• Typischer Geräuschpegel: 35 dB(A)
• Betriebstemperatur: –25 °C bis +60 °C
• Max. Betriebshöhe: 2.000 m
• Abmessungen B × H × T: 620 × 480 × 245 mm
• Gewicht: 38 kg
• Montage: Wandhalterung
