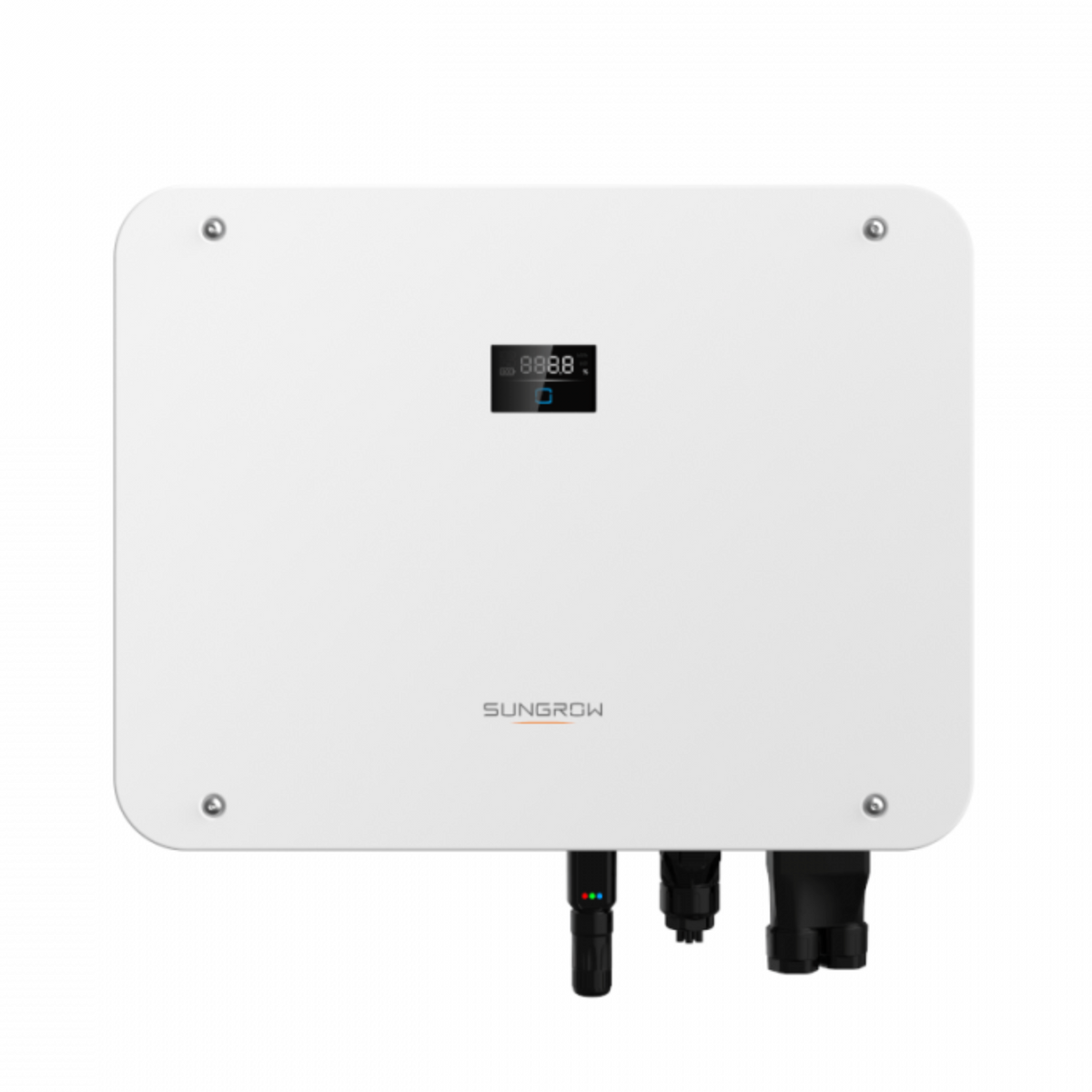

Sungrow SH20T Hybrid-Wechselrichter 20 kW – 3-phasig, 3 MPPT, Full Backup

Sungrow SH20T Hybrid-Wechselrichter 20 kW – 3-phasig, 3 MPPT, Full Backup

Der Sungrow SH20T ist ein dreiphasiger Hybrid-Wechselrichter mit 20 kW AC-Nennleistung für leistungsstarke Photovoltaikanlagen mit Batteriespeicher. Er kombiniert PV-Wechselrichter, Hochvolt-Batterieanschluss und Backup-Funktion in einem Gerät und eignet sich damit für größere Eigenverbrauchsanlagen mit hohem Energiebedarf.

Mit einer empfohlenen maximalen PV-Leistung von 40 kWp, drei unabhängigen MPPT-Trackern und insgesamt fünf PV-String-Eingängen bietet der Wechselrichter umfangreiche Möglichkeiten für große oder unterschiedlich ausgerichtete Modulfelder.

Bis zu 40 kWp PV-Leistung

Der Sungrow SH20T unterstützt eine empfohlene maximale PV-Generatorleistung von 40.000 Wp.

Die PV-Seite bietet:

• maximale PV-Eingangsspannung: 1.000 V
• minimale PV-Eingangsspannung: 150 V
• Startspannung: 180 V
• PV-Nennspannung: 600 V
• MPPT-Spannungsbereich: 150–950 V
• 3 unabhängige MPPT
• insgesamt 5 PV-String-Eingänge

Die String-Aufteilung beträgt:

• MPPT 1: 2 Strings
• MPPT 2: 2 Strings
• MPPT 3: 1 String

Hohe Eingangsstromstärken

Der SH20T unterstützt insgesamt bis zu 80 A PV-Eingangsstrom.

Die Verteilung auf die drei MPP-Tracker beträgt:

• MPPT 1: 32 A
• MPPT 2: 32 A
• MPPT 3: 16 A

Der maximale DC-Kurzschlussstrom beträgt insgesamt 100 A beziehungsweise 40 A / 40 A / 20 A je MPPT.

Damit ist der Wechselrichter für moderne leistungsstarke PV-Module geeignet, sofern die jeweiligen Strom- und Spannungsgrenzen bei der Anlagenplanung eingehalten werden.

Hochvolt-Batterie von 100 bis 700 V

Für den Batteriespeicher unterstützt der SH20T kompatible Lithium-Hochvoltbatterien mit einem Spannungsbereich von:

100 bis 700 V

Der maximale Lade- und Entladestrom beträgt jeweils 50 A.

Sungrow gibt folgende maximale Batterieleistungen an:

• maximale Ladeleistung: 30.000 W
• maximale Entladeleistung: 20.000 W

Die tatsächlich erreichbare Leistung hängt vom angeschlossenen Batteriesystem und dessen Konfiguration ab.

Kompatibel mit Sungrow SBR und SBH

Die SHT-Serie ist laut Sungrow mit kompatiblen Hochvolt-Batteriesystemen der SBR- und SBH-Serie einsetzbar.

Welche Batteriegrößen und Kombinationen konkret verwendet werden können, sollte anhand der jeweils aktuellen Sungrow-Kompatibilitätsunterlagen geprüft werden.

20 kW dreiphasige Ausgangsleistung

Im regulären Netzbetrieb stellt der SH20T eine AC-Nennleistung von 20.000 W beziehungsweise 20.000 VA bereit.

Der maximale AC-Ausgangsstrom beträgt 30,4 A.

Unterstützt werden unter anderem folgende Netzspannungen:

• 220 / 380 V
• 230 / 400 V
• 240 / 415 V

Leistungsfähiger Full-Backup-Betrieb

Der Sungrow SH20T unterstützt einen dreiphasigen Backup-Betrieb.

Ohne vorhandenes Stromnetz stehen zur Verfügung:

• Backup-Nennleistung: 20.000 W / 20.000 VA
• Backup-Spitzenleistung: 32.000 W / 32.000 VA für 10 Sekunden
• Umschaltzeit: unter 10 ms

Damit können bei entsprechend dimensionierter Batterie auch leistungsstärkere Verbraucher im Ersatzstrombetrieb versorgt werden.

Welche Verbraucher tatsächlich versorgt werden können, hängt unter anderem von Batterie, Ladezustand, PV-Erzeugung und Anlagenkonfiguration ab.

Integrierter 63-A-Bypass

Der SH20T besitzt einen integrierten 63-A-Bypass.

Bei vorhandener Netzanbindung können darüber Hauslasten von bis zu 43 kW beziehungsweise 3 × 63 A geführt werden.

Dieser Wert darf nicht mit der tatsächlichen Wechselrichterleistung im Stromausfall verwechselt werden. Im netzunabhängigen Betrieb beträgt die dauerhafte Backup-Leistung 20 kW.

100 % schieflastfähig

Die SHT-Serie unterstützt laut Sungrow eine 100 % unsymmetrische Ausgangsleistung sowohl im normalen Netzbetrieb als auch im Backup-Betrieb.

Dadurch können unterschiedlich belastete Phasen innerhalb der jeweiligen Systemgrenzen flexibel versorgt werden.

Hoher Wirkungsgrad

Der Sungrow SH20T erreicht:

• maximalen Wirkungsgrad: 98,1 %
• europäischen Wirkungsgrad: 97,6 %

Integrierte Schutzfunktionen

Der SH20T verfügt unter anderem über:

• Netzüberwachung
• DC-Verpolungsschutz
• AC-Kurzschlussschutz
• Ableitstromschutz
• PV-DC-Schalter
• Batterie-Verpolungsschutz
• DC-Überspannungsschutz Typ II
• AC-Überspannungsschutz Typ II
• PID-Null-Funktion

Sungrow unterstützt bei dieser Serie außerdem eine präzise AFCI-Lichtbogenerkennung; je nach Geräte-/Marktversion ist die konkrete AFCI-Ausstattung zu prüfen.

iSolarCloud Monitoring

Der Wechselrichter lässt sich in das Sungrow iSolarCloud Monitoring integrieren.

Für Kommunikation und Systemintegration stehen unter anderem zur Verfügung:

• RS485
• WLAN
• Ethernet
• CAN
• 4 digitale Eingänge
• 2 digitale Ausgänge

Damit können PV-Erzeugung, Batteriespeicher, Energieflüsse und Anlagenzustände überwacht werden.

Leiser Betrieb durch natürliche Kühlung

Der SH20T arbeitet mit natürlicher Konvektion.

Sungrow gibt einen typischen Geräuschpegel von 35 dB(A) an.

IP65 für Innen- und Außeninstallation

Der Wechselrichter besitzt die Schutzart IP65 und ist für geeignete Innen- und Außeninstallationen ausgelegt.

Der zulässige Umgebungstemperaturbereich beträgt:

–25 °C bis +60 °C

Die maximale Betriebshöhe beträgt 2.000 m.

Produktmerkmale

• Hersteller: Sungrow
• Modell: SH20T
• Serie: SHT
• Produkttyp: Hybrid-Wechselrichter
• Netzanschluss: dreiphasig
• AC-Nennleistung: 20.000 W
• AC-Nennscheinleistung: 20.000 VA
• Max. AC-Ausgangsstrom: 30,4 A
• AC-Nennspannung: 220/380 V, 230/400 V oder 240/415 V
• Netzfrequenz: 50 / 60 Hz
• Empfohlene max. PV-Leistung: 40.000 Wp
• Max. PV-Eingangsspannung: 1.000 V
• Min. PV-Eingangsspannung: 150 V
• Startspannung: 180 V
• PV-Nennspannung: 600 V
• MPPT-Spannungsbereich: 150–950 V
• Anzahl MPPT: 3
• PV-Strings je MPPT: 2 / 2 / 1
• PV-Strings gesamt: 5
• Max. PV-Eingangsstrom: 80 A gesamt
• PV-Eingangsstrom je MPPT: 32 A / 32 A / 16 A
• Max. DC-Kurzschlussstrom: 100 A gesamt
• Kurzschlussstrom je MPPT: 40 A / 40 A / 20 A
• Max. Strom je Eingangsstecker: 30 A
• Batterietyp: Lithium-Ionen-Hochvoltbatterie
• Batteriespannungsbereich: 100–700 V
• Max. Lade-/Entladestrom: 50 A / 50 A
• Max. Batterieladeleistung: 30.000 W
• Max. Batterieentladeleistung: 20.000 W
• Backup-Nennleistung: 20.000 W / 20.000 VA
• Backup-Spitzenleistung: 32.000 W / 32.000 VA für 10 Sekunden
• Backup-Umschaltzeit: <10 ms
• Backup-Bypass: 63 A
• Max. Backup-Last mit Netzanbindung: 43.000 W
• Max. Backup-Laststrom mit Netzanbindung: 3 × 63 A
• Schieflastfähig: bis 100 %
• Max. Wirkungsgrad: 98,1 %
• Europäischer Wirkungsgrad: 97,6 %
• Überspannungsschutz: DC Typ II / AC Typ II
• PV-DC-Schalter: ja
• Kommunikation: RS485, WLAN, Ethernet, CAN
• Digitale Schnittstellen: 4 × DI / 2 × DO
• Monitoring: Sungrow iSolarCloud
• Anzeige: LED
• Topologie: transformatorlos
• Schutzart: IP65
• Kühlung: natürliche Konvektion
• Typischer Geräuschpegel: 35 dB(A)
• Betriebstemperatur: –25 °C bis +60 °C
• Relative Luftfeuchtigkeit: 0–100 %, nicht kondensierend
• Max. Betriebshöhe: 2.000 m
• Abmessungen B × H × T: 620 × 480 × 245 mm
• Gewicht: 38 kg
• Montage: Wandhalterung
• PV-Anschluss: MC4-kompatibel
• Batterieanschluss: Plug & Play
• AC-Anschluss: Plug & Play
