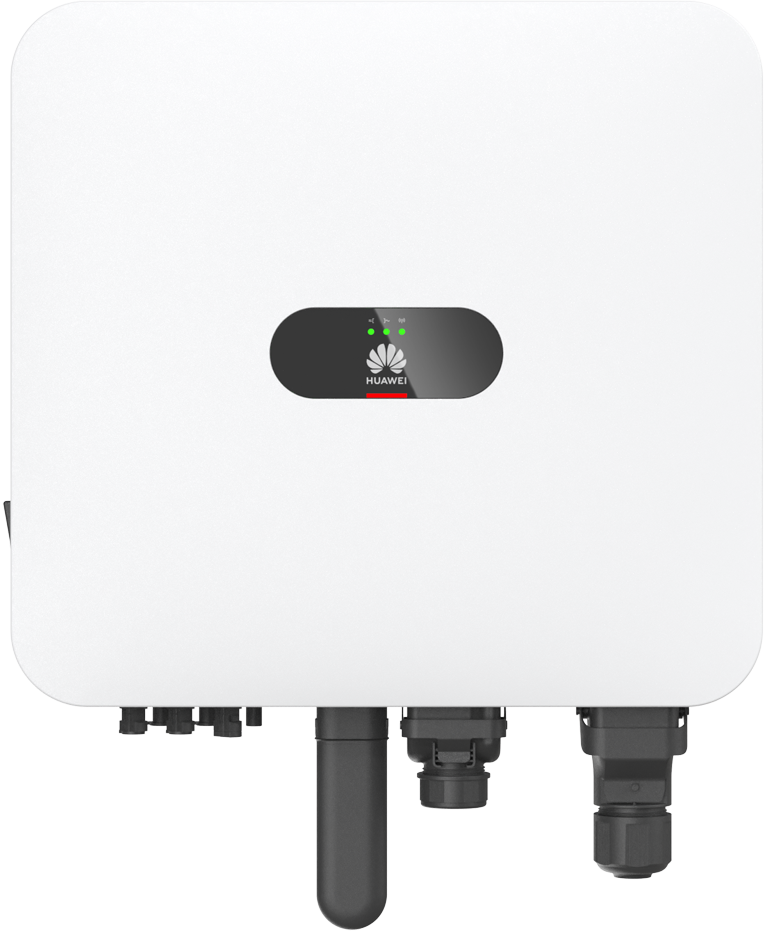

Huawei SUN2000-8K-MAP0 Hybrid-Wechselrichter 8 kW – 3-phasig, 2 MPPT

Huawei SUN2000-8K-MAP0 Hybrid-Wechselrichter 8 kW – 3-phasig, 2 MPPT

Der Huawei SUN2000-8K-MAP0 ist ein dreiphasiger Hybrid-Wechselrichter mit 8 kW AC-Nennleistung für moderne Photovoltaikanlagen mit optionalem Batteriespeicher. Als Smart Energy Controller verbindet er PV-Erzeugung, Batteriespeicherung, Energiemanagement und die Möglichkeit einer dreiphasigen Backup-Lösung innerhalb des Huawei FusionSolar-Systems.

Mit einer empfohlenen maximalen PV-Leistung von 14,6 kWp, zwei unabhängigen MPPT-Trackern und einem maximalen Wirkungsgrad von 98,6 % eignet sich der Wechselrichter insbesondere für leistungsstarke private Photovoltaikanlagen.

Bis zu 14,6 kWp PV-Leistung

Der SUN2000-8K-MAP0 unterstützt eine empfohlene maximale PV-Generatorleistung von 14.600 Wp.

Die PV-Seite bietet:

• maximale PV-Eingangsspannung: 1.100 V
• Betriebsspannungsbereich: 160–1.000 V
• Startspannung: 160 V
• PV-Nennspannung: 600 V
• 2 unabhängige MPPT
• 1 PV-Eingang je MPPT
• maximaler Eingangsstrom: 16 A je MPPT
• maximaler Kurzschlussstrom: 22 A je MPPT

Die beiden MPP-Tracker ermöglichen beispielsweise die getrennte Regelung zweier unterschiedlich ausgerichteter Modulfelder.

Anschluss eines Huawei LUNA2000 Batteriespeichers

Der SUN2000-8K-MAP0 unterstützt kompatible Huawei Hochvolt-Batteriesysteme.

Huawei bestätigt unter anderem die Kompatibilität mit:

• LUNA2000-5/10/15-S0
• LUNA2000-7/14/21-S1

Der Batteriespannungsbereich beträgt 600 bis 980 V bei einem maximalen Betriebsstrom von 20 A.

Für den SUN2000-8K-MAP0 gibt Huawei eine maximale Batterieladeleistung von 8,8 kW an.

Die tatsächlich verfügbare Batterie- und Systemleistung hängt vom eingesetzten Batteriesystem und dessen Konfiguration ab.

8 kW dreiphasige Ausgangsleistung

Im normalen Netzbetrieb stellt der Hybrid-Wechselrichter eine AC-Nennleistung von 8.000 W bereit.

Die maximale Scheinleistung beträgt 8.800 VA.

Bei einem 400-V-Netz liegt der maximale Ausgangsstrom bei 13,3 A.

Unterstützte Netzspannungen sind unter anderem:

• 220 / 380 V
• 230 / 400 V
• 240 / 415 V

Dreiphasiger Backup-Betrieb

In Verbindung mit dem Huawei SmartGuard-63A-T0 unterstützt der SUN2000-8K-MAP0 einen dreiphasigen Backup-Betrieb.

Die Nennleistung im netzunabhängigen Betrieb beträgt 8.000 W.

Zusätzlich unterstützt das System kurzzeitige Überlasten. Huawei gibt für die MAP0-Serie je nach Leistungsklasse unter anderem eine Überlastfähigkeit bis zu 200 % für kurze Zeiträume an.

Die automatische Umschaltzeit beträgt mit dem SmartGuard maximal 20 ms.

Der SmartGuard ist nicht automatisch Bestandteil des Wechselrichters.

100 % asymmetrische Last

Die MAP0-Serie unterstützt eine 100 % dreiphasige asymmetrische Belastung.

Dadurch können unterschiedlich hohe Verbraucherleistungen auf den drei Phasen innerhalb der zulässigen Systemgrenzen flexibel versorgt werden.

Hoher Wirkungsgrad

Der Huawei SUN2000-8K-MAP0 erreicht:

• maximalen Wirkungsgrad: 98,6 %
• europäischen Wirkungsgrad: 98,0 %

AFCI-Lichtbogenschutz

Der Wechselrichter verfügt über einen integrierten AFCI-Lichtbogenschutz.

Zusätzlich unterstützt das Gerät eine Temperaturüberwachung an den PV- und Batterieanschlüssen.

Integrierte Schutzfunktionen

Zur Ausstattung gehören unter anderem:

• DC-Verpolungsschutz
• Inselnetzschutz
• Isolationsüberwachung
• Fehlerstromerkennung
• AC-Überstromschutz
• AC-Kurzschlussschutz
• DC-Überspannungsschutz Typ II
• AC-Überspannungsschutz Typ II
• AFCI-Lichtbogenschutz
• Temperaturüberwachung der PV- und Batterieanschlüsse
• DC-Trennvorrichtung

FusionSolar Monitoring

Der SUN2000-8K-MAP0 besitzt integriertes WLAN und kann über die Huawei FusionSolar App eingerichtet und überwacht werden.

Zusätzlich werden unter anderem folgende Kommunikationsmöglichkeiten unterstützt:

• RS485
• WLAN
• Ethernet über optionalen Smart Dongle
• Mobilfunk über optionalen Smart Dongle
• SmartAssistant

Optionale Kommunikationsgeräte sind nicht automatisch Bestandteil des Lieferumfangs.

Huawei Leistungsoptimierer

Die MAP0-Serie unterstützt kompatible Huawei Leistungsoptimierer.

Dazu gehören:

• SUN2000-450W-P2
• SUN2000-600W-P

Dadurch lassen sich abhängig von der Anlagenplanung zusätzliche Funktionen auf Modulebene realisieren.

IP66 und natürliche Kühlung

Der Huawei SUN2000-8K-MAP0 besitzt die Schutzart IP66.

Die Kühlung erfolgt über natürliche Konvektion, sodass kein klassischer aktiver Lüfter erforderlich ist.

Huawei gibt einen Geräuschpegel von maximal 29 dB an.

Der zulässige Betriebstemperaturbereich liegt zwischen:

–25 °C und +60 °C

Produktmerkmale

• Hersteller: Huawei
• Serie: SUN2000 MAP0
• Modell: SUN2000-8K-MAP0
• Produkttyp: Hybrid-Wechselrichter / Smart Energy Controller
• Netzanschluss: dreiphasig
• AC-Nennleistung: 8.000 W
• Max. Scheinleistung: 8.800 VA
• Max. Ausgangsstrom bei 400 V: 13,3 A
• Empfohlene max. PV-Leistung: 14.600 Wp
• Max. PV-Eingangsspannung: 1.100 V
• Betriebsspannungsbereich: 160–1.000 V
• Startspannung: 160 V
• PV-Nennspannung: 600 V
• Anzahl MPPT: 2
• PV-Eingänge je MPPT: 1
• Max. Eingangsstrom je MPPT: 16 A
• Max. Kurzschlussstrom je MPPT: 22 A
• Kompatible Batterien: Huawei LUNA2000-S0 und LUNA2000-S1
• Batteriespannungsbereich: 600–980 V
• Max. Batteriestrom: 20 A
• Max. Batterieladeleistung: 8.800 W
• Backup-Nennleistung: 8.000 W
• Kompatible Backup-Lösung: SmartGuard-63A-T0
• Backup-Umschaltzeit: ≤20 ms mit SmartGuard
• Dreiphasige asymmetrische Last: bis 100 %
• Max. Wirkungsgrad: 98,6 %
• Europäischer Wirkungsgrad: 98,0 %
• AFCI: ja
• DC-Überspannungsschutz: Typ II
• AC-Überspannungsschutz: Typ II
• Integriertes WLAN: ja
• RS485: ja
• Monitoring: Huawei FusionSolar
• Kühlung: natürliche Konvektion
• Geräuschpegel: ≤29 dB
• Schutzart: IP66
• Topologie: transformatorlos
• Betriebstemperatur: –25 °C bis +60 °C
• Relative Luftfeuchtigkeit: 0–100 %
• Max. Betriebshöhe: 4.000 m
• Abmessungen B × H × T: 490 × 460 × 130 mm
• Gewicht inklusive Montagehalterung: 21 kg
• Nachtverbrauch: <5,5 W
