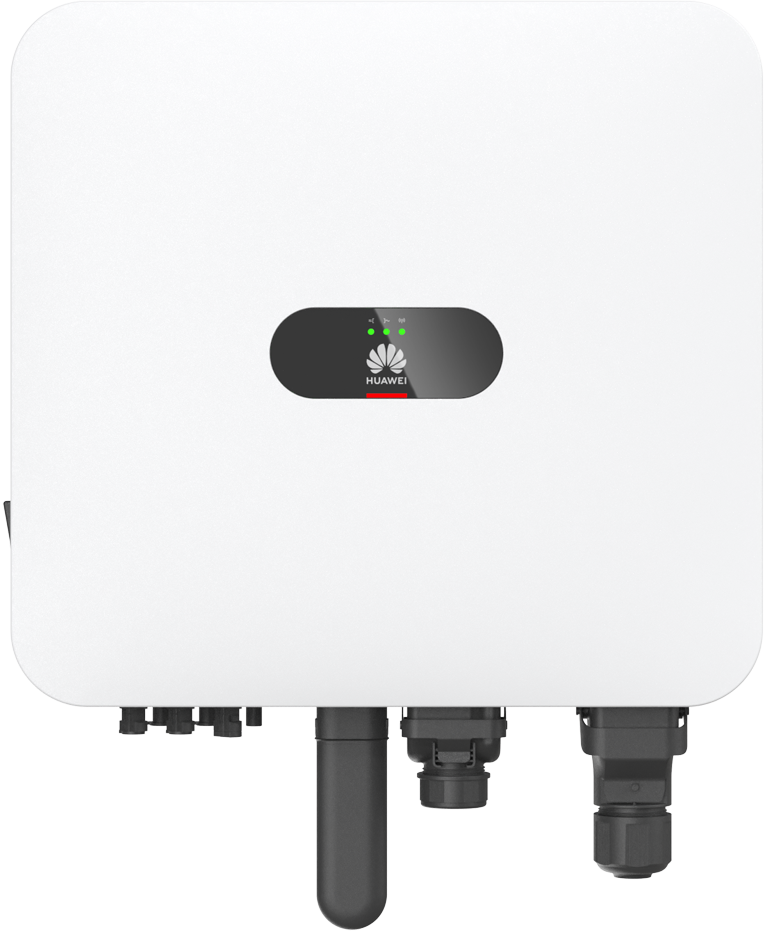

Huawei SUN2000-5K-MAP0 Hybrid-Wechselrichter 5 kW – 3-phasig, 2 MPPT

Huawei SUN2000-5K-MAP0 Hybrid-Wechselrichter 5 kW – 3-phasig, 2 MPPT

Der Huawei SUN2000-5K-MAP0 ist ein dreiphasiger Hybrid-Wechselrichter mit 5 kW AC-Nennleistung für moderne Photovoltaikanlagen mit optionalem Batteriespeicher. Als Smart Energy Controller verbindet er PV-Erzeugung, Batteriespeicherung, Energiemanagement und die Möglichkeit einer dreiphasigen Backup-Lösung in einem abgestimmten Huawei FusionSolar-System.

Mit einer empfohlenen maximalen PV-Leistung von 9.000 Wp, zwei unabhängigen MPPT-Trackern und einem maximalen Wirkungsgrad von 98,4 % eignet sich der Wechselrichter besonders für private PV-Anlagen mit hohem Eigenverbrauch.

Bis zu 9 kWp PV-Leistung

Der SUN2000-5K-MAP0 unterstützt eine empfohlene maximale PV-Generatorleistung von 9.000 Wp.

Die wichtigsten PV-Eingangsdaten:

• maximale Eingangsspannung: 1.100 V
• Betriebsspannungsbereich: 160–1.000 V
• Startspannung: 160 V
• Nenneingangsspannung: 600 V
• 2 unabhängige MPPT
• 1 PV-Eingang je MPPT
• maximaler Eingangsstrom: 16 A je MPPT
• maximaler Kurzschlussstrom: 22 A je MPPT

Damit können beispielsweise zwei unterschiedlich ausgerichtete Modulfelder unabhängig voneinander geregelt werden.

Anschluss eines Huawei LUNA2000 Batteriespeichers

Der SUN2000-5K-MAP0 ist für die direkte Kombination mit kompatiblen Huawei Hochvolt-Batteriesystemen ausgelegt.

Huawei bestätigt die Kompatibilität unter anderem mit:

• LUNA2000-5/10/15-S0
• LUNA2000-7/14/21-S1

Der Batteriespannungsbereich beträgt 600 bis 980 V, der maximale Betriebsstrom 20 A.

Die maximale Batterieladeleistung beträgt laut Huawei 12 kW. Die maximale Entladeleistung des SUN2000-5K-MAP0 beträgt 5,5 kW. Die tatsächlich erreichbare Leistung hängt vom verwendeten Batteriesystem und der jeweiligen Anlagenkonfiguration ab.

5 kW dreiphasige Ausgangsleistung

Im normalen Netzbetrieb stellt der Wechselrichter eine Nennleistung von:

5.000 W

bereit.

Die maximale Wirkleistung beziehungsweise Scheinleistung beträgt 5.500 W / 5.500 VA.

Unterstützte Netzspannungen sind unter anderem:

• 220 / 380 V
• 230 / 400 V
• 240 / 415 V

Dreiphasiger Backup-Betrieb mit SmartGuard

In Verbindung mit dem Huawei SmartGuard-63A-T0 unterstützt der SUN2000-5K-MAP0 einen dreiphasigen Backup-Betrieb.

Die Nennleistung im netzunabhängigen Betrieb beträgt 5.000 W. Zusätzlich unterstützt das System kurzfristige Überlasten.

Huawei gibt unter anderem an:

• 110 % Überlast dauerhaft
• 150 % Überlast für bis zu 5 Minuten
• 200 % Überlast für bis zu 10 Sekunden

Die automatische Umschaltzeit mit SmartGuard beträgt maximal 20 ms.

Der SmartGuard ist nicht automatisch Bestandteil des Wechselrichters und muss für eine entsprechende Backup-Lösung separat berücksichtigt werden.

100 % dreiphasige asymmetrische Last

Die MAP0-Serie unterstützt eine 100 % dreiphasige asymmetrische Leistungsabgabe.

Dadurch kann der Wechselrichter unterschiedlich hohe Verbraucherlasten auf den einzelnen Phasen innerhalb der zulässigen Systemgrenzen flexibel versorgen.

Hoher Wirkungsgrad

Der Huawei SUN2000-5K-MAP0 erreicht:

• maximalen Wirkungsgrad: 98,4 %
• europäischen Wirkungsgrad: 97,5 %

AFCI-Lichtbogenschutz

Huawei integriert beim MAP0 einen Fehlerlichtbogenschutz (AFCI).

Das System unterstützt zusätzlich eine Temperaturüberwachung der PV- und Batteriesteckverbinder sowie weitere elektrische Schutzfunktionen.

Integrierte Schutzfunktionen

Zur Ausstattung gehören unter anderem:

• DC-Verpolungsschutz
• Schutz vor Inselbildung
• Ausgangsüberstromschutz
• AC-Kurzschlussschutz
• Isolationsüberwachung
• Fehlerstromüberwachung
• DC-Überspannungsschutz Typ II
• AC-Überspannungsschutz Typ II
• AFCI-Lichtbogenschutz
• Temperaturüberwachung der PV- und Batteriesteckverbinder
• DC-Trennvorrichtung

FusionSolar Monitoring

Der Wechselrichter verfügt über integriertes WLAN und kann über die Huawei FusionSolar App eingerichtet und überwacht werden.

Zusätzlich unterstützt das System:

• RS485
• Smart Dongle WLAN-FE
• Smart Dongle 4G
• SmartAssistant
• DC-MBUS

Ein optionaler Smart Dongle ist nicht automatisch Bestandteil des Lieferumfangs.

Kompatibel mit Huawei Leistungsoptimierern

Der SUN2000-5K-MAP0 unterstützt kompatible Huawei Moduloptimierer.

Huawei führt für die MAP0-Serie unter anderem:

• SUN2000-450W-P2
• SUN2000-600W-P

auf.

Bei vollständiger Optimierer-Ausstattung kann außerdem die Schnellabschaltfunktion des Systems genutzt werden.

IP66 und natürliche Kühlung

Der Wechselrichter besitzt die Schutzart IP66.

Die Kühlung erfolgt über natürliche Konvektion, wodurch kein klassischer aktiver Lüfter erforderlich ist.

Huawei gibt einen Geräuschpegel von maximal 29 dB unter typischen Betriebsbedingungen an.

Der Betriebstemperaturbereich reicht von:

–25 °C bis +60 °C

Produktmerkmale

• Hersteller: Huawei
• Serie: SUN2000 MAP0
• Modell: SUN2000-5K-MAP0
• Produkttyp: Hybrid-Wechselrichter / Smart Energy Controller
• Netzanschluss: dreiphasig
• AC-Nennleistung: 5.000 W
• Max. Wirkleistung: 5.500 W
• Max. Scheinleistung: 5.500 VA
• Max. Ausgangsstrom bei 400 V: 8,0 A
• Empfohlene max. PV-Leistung: 9.000 Wp
• Max. PV-Eingangsspannung: 1.100 V
• Betriebsspannungsbereich: 160–1.000 V
• Startspannung: 160 V
• Nenneingangsspannung: 600 V
• Anzahl MPPT: 2
• PV-Eingänge je MPPT: 1
• Max. Eingangsstrom je MPPT: 16 A
• Max. Kurzschlussstrom je MPPT: 22 A
• Kompatible Batterien: Huawei LUNA2000-S0 und LUNA2000-S1
• Batteriespannungsbereich: 600–980 V
• Max. Batteriestrom: 20 A
• Max. Batterieladeleistung: 12.000 W
• Max. Batterieentladeleistung: 5.500 W
• Backup-Nennleistung: 5.000 W
• Kompatible Backup-Lösung: SmartGuard-63A-T0
• Backup-Umschaltzeit: ≤20 ms mit SmartGuard
• Dreiphasige asymmetrische Last: bis 100 %
• Max. Wirkungsgrad: 98,4 %
• Europäischer Wirkungsgrad: 97,5 %
• AFCI: ja
• DC-Überspannungsschutz: Typ II
• AC-Überspannungsschutz: Typ II
• Integriertes WLAN: ja
• RS485: ja
• Monitoring: Huawei FusionSolar
• Kühlung: natürliche Konvektion
• Geräuschpegel: ≤29 dB
• Schutzart: IP66
• Topologie: transformatorlos
• Betriebstemperatur: –25 °C bis +60 °C
• Max. Betriebshöhe: 4.000 m, Leistungsreduzierung oberhalb 2.000 m
• Abmessungen B × H × T: 490 × 460 × 130 mm
• Gewicht inklusive Halterung: ≤21 kg
• Nachtverbrauch: <5,5 W
