Prüfung des Produktes

Das Produkt ist eindeutig identifiziert: Huawei SUN2000-12K-MAP0. Es handelt sich um einen dreiphasigen Hybrid-Wechselrichter / Smart Energy Controller mit 12 kW Nennleistung aus der Huawei MAP0-Serie.

Für den SUN2000-12K-MAP0 bestätigt Huawei bis zu 22 kWp empfohlene PV-Leistung, 2 unabhängige MPPT, einen maximalen Wirkungsgrad von 98,6 %, die direkte Anbindung kompatibler Huawei LUNA2000-Hochvoltspeicher sowie einen dreiphasigen Backup-Betrieb in Verbindung mit dem SmartGuard-63A-T0.

Empfohlener Produktname für Shopify

Huawei SUN2000-12K-MAP0 Hybrid-Wechselrichter 12 kW – 3-phasig, 2 MPPT

Produktbeschreibung

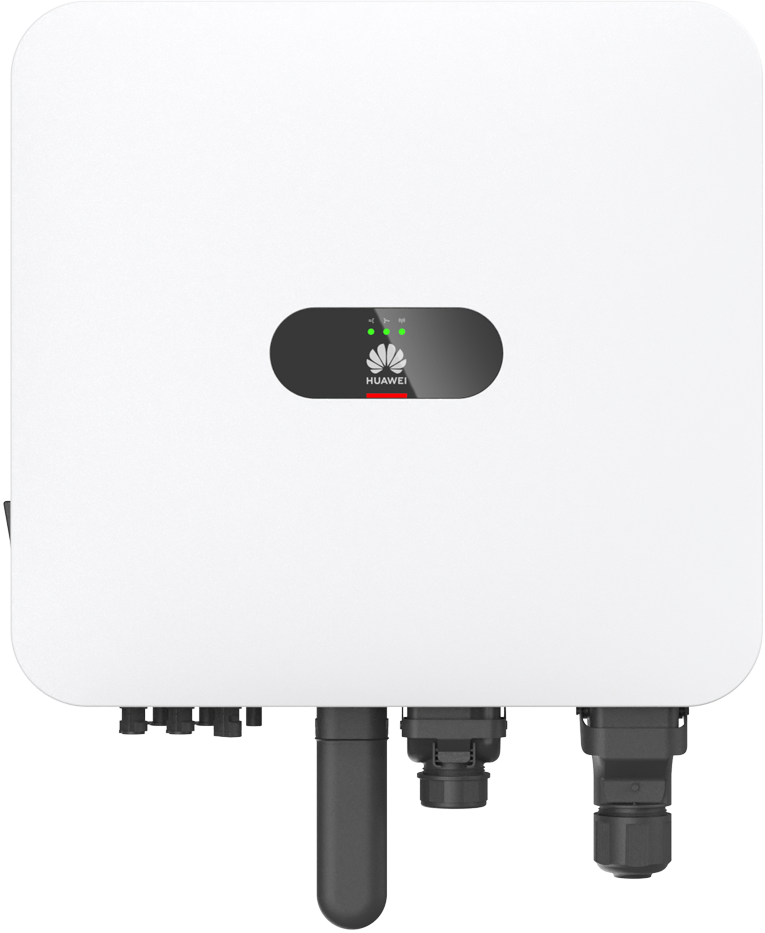

Huawei SUN2000-12K-MAP0 Hybrid-Wechselrichter 12 kW – 3-phasig, 2 MPPT

Der Huawei SUN2000-12K-MAP0 ist ein dreiphasiger Hybrid-Wechselrichter mit 12 kW AC-Nennleistung für leistungsstarke Photovoltaikanlagen mit optionalem Batteriespeicher. Als Smart Energy Controller verbindet er PV-Erzeugung, Batteriespeicherung, Energiemanagement und die Möglichkeit einer dreiphasigen Backup-Versorgung innerhalb des Huawei FusionSolar-Systems.

Mit einer empfohlenen maximalen PV-Leistung von 22.000 Wp, zwei unabhängigen MPPT-Trackern und einem maximalen Wirkungsgrad von 98,6 % eignet sich der Wechselrichter insbesondere für größere private Photovoltaikanlagen mit hohem Energiebedarf.

Bis zu 22 kWp PV-Leistung

Der SUN2000-12K-MAP0 unterstützt eine empfohlene maximale PV-Generatorleistung von 22.000 Wp.

Die PV-Seite bietet:

• maximale PV-Eingangsspannung: 1.100 V
• Betriebsspannungsbereich: 160–1.000 V
• Startspannung: 160 V
• Nenneingangsspannung: 600 V
• 2 unabhängige MPPT
• 1 PV-Eingang je MPPT
• maximaler Eingangsstrom: 16 A je MPPT
• maximaler Kurzschlussstrom: 22 A je MPPT

Die zwei unabhängigen MPP-Tracker ermöglichen beispielsweise die getrennte Regelung unterschiedlich ausgerichteter Modulflächen.

Huawei LUNA2000 Batteriespeicher

Der SUN2000-12K-MAP0 unterstützt kompatible Huawei Hochvolt-Batteriesysteme.

Huawei bestätigt unter anderem die Kompatibilität mit:

• LUNA2000-5/10/15-S0
• LUNA2000-7/14/21-S1

Der Batteriespannungsbereich beträgt 600 bis 980 V. Der maximale Betriebsstrom liegt bei 20 A.

Für den SUN2000-12K-MAP0 gibt Huawei an:

• maximale Batterieladeleistung: 12.000 W
• maximale Batterieentladeleistung: 12.000 W

Die tatsächlich verfügbare Leistung hängt vom angeschlossenen Batteriesystem, dessen Konfiguration und den jeweiligen Betriebsbedingungen ab.

12 kW dreiphasige Ausgangsleistung

Im regulären Netzbetrieb stellt der Wechselrichter eine AC-Nennleistung von:

12.000 W

bereit.

Die maximale Scheinleistung beträgt 13.200 VA. Die Überlastfähigkeit im Netzbetrieb beträgt bis zu 110 %.

Der maximale AC-Ausgangsstrom beträgt 20,2 A.

Unterstützte Netzspannungen sind unter anderem:

• 220 / 380 V
• 230 / 400 V
• 240 / 415 V

Dreiphasiger Backup-Betrieb

In Kombination mit dem Huawei SmartGuard-63A-T0 unterstützt der SUN2000-12K-MAP0 einen dreiphasigen Backup-Betrieb.

Die Nennausgangsleistung im netzunabhängigen Betrieb beträgt:

12.000 W

Huawei gibt für den 12K-MAP0 folgende Überlastfähigkeit im Backup-Betrieb an:

• 110 % Überlast dauerhaft
• 150 % Überlast dreiphasig für bis zu 1 Minute
• 150 % Überlast einphasig für bis zu 5 Minuten
• 200 % Überlast für bis zu 10 Sekunden

Die automatische Umschaltzeit beträgt mit dem SmartGuard maximal 20 ms.

Der SmartGuard ist eine separate Systemkomponente und nicht automatisch Bestandteil des Wechselrichters.

100 % dreiphasige asymmetrische Last

Der SUN2000-12K-MAP0 unterstützt eine 100 % dreiphasige asymmetrische Belastung.

Dadurch können unterschiedlich hohe Verbraucherlasten auf den einzelnen Phasen innerhalb der zulässigen Systemgrenzen flexibel versorgt werden.

Hoher Wirkungsgrad

Der Huawei SUN2000-12K-MAP0 erreicht:

• maximalen Wirkungsgrad: 98,6 %
• europäischen gewichteten Wirkungsgrad: 98,2 %

AFCI-Lichtbogenschutz

Der Wechselrichter verfügt über einen integrierten Fehlerlichtbogenschutz (AFCI).

Der AFCI dient dazu, gefährliche Gleichstrom-Lichtbögen auf der PV-Seite zu erkennen und das System entsprechend abzuschalten.

Zusätzlich verfügt die MAP0-Serie über eine Temperaturüberwachung an den PV- und Batterieanschlüssen.

Umfangreiche Schutzfunktionen

Zur Ausstattung gehören unter anderem:

• eingangsseitige Trennvorrichtung
• Schutz vor Inselbildung
• DC-Verpolungsschutz
• Isolationsüberwachung
• Fehlerstromerkennung
• AC-Überstromschutz
• AC-Kurzschlussschutz
• DC-Überspannungsschutz Typ II
• AC-Überspannungsschutz Typ II
• AFCI-Lichtbogenschutz
• Temperaturüberwachung an PV- und Batterieanschlüssen
• Unterstützung eines Rundsteuerempfängers

FusionSolar Monitoring

Der SUN2000-12K-MAP0 besitzt integriertes WLAN und lässt sich über die Huawei FusionSolar App einrichten und überwachen.

Unterstützt werden unter anderem:

• integriertes WLAN
• RS485
• WLAN / Ethernet über optionalen Smart Dongle-WLAN-FE
• Mobilfunk über optionalen Smart Dongle-4G
• SmartAssistant optional
• Huawei FusionSolar Monitoring

Optionale Kommunikationskomponenten sind nicht automatisch Bestandteil des Lieferumfangs.

Kompatibel mit Huawei Leistungsoptimierern

Der SUN2000-12K-MAP0 unterstützt kompatible Huawei Leistungsoptimierer.

Huawei führt für die MAP0-Serie unter anderem:

• SUN2000-450W-P2
• SUN2000-600W-P

auf.

Je nach Anlagenkonfiguration können dadurch zusätzliche Funktionen auf Modulebene umgesetzt werden.

IP66 und natürliche Kühlung

Der SUN2000-12K-MAP0 besitzt die Schutzart IP66 und ist damit gegen Staub und starkes Strahlwasser geschützt.

Die Kühlung erfolgt über natürliche Konvektion, sodass kein klassischer aktiver Lüfter erforderlich ist.

Huawei gibt einen Geräuschpegel von maximal 29 dB an.

Der zulässige Betriebstemperaturbereich beträgt:

–25 °C bis +60 °C

Produktmerkmale

• Hersteller: Huawei
• Serie: SUN2000 MAP0
• Modell: SUN2000-12K-MAP0
• Produkttyp: Hybrid-Wechselrichter / Smart Energy Controller
• Netzanschluss: dreiphasig
• AC-Nennleistung: 12.000 W
• Max. Scheinleistung: 13.200 VA
• Überlastfähigkeit Netzbetrieb: 110 %
• Max. AC-Ausgangsstrom: 20,2 A
• Empfohlene max. PV-Leistung: 22.000 Wp
• Max. PV-Eingangsspannung: 1.100 V
• Betriebsspannungsbereich: 160–1.000 V
• Startspannung: 160 V
• PV-Nennspannung: 600 V
• Anzahl MPPT: 2
• PV-Eingänge je MPPT: 1
• Max. Eingangsstrom je MPPT: 16 A
• Max. Kurzschlussstrom je MPPT: 22 A
• Kompatible Batterien: Huawei LUNA2000-S0 und LUNA2000-S1
• Batteriespannungsbereich: 600–980 V
• Max. Batteriestrom: 20 A
• Max. Batterieladeleistung: 12.000 W
• Max. Batterieentladeleistung: 12.000 W
• Backup-Nennleistung: 12.000 W
• Kompatibles Backup-Gerät: SmartGuard-63A-T0
• 110 % Backup-Überlast: dauerhaft
• 150 % Backup-Überlast: 1 Minute dreiphasig / 5 Minuten einphasig
• 200 % Backup-Überlast: 10 Sekunden
• Backup-Umschaltzeit: ≤20 ms mit SmartGuard
• Dreiphasige asymmetrische Last: bis 100 %
• Max. Wirkungsgrad: 98,6 %
• Europäischer Wirkungsgrad: 98,2 %
• AFCI: ja
• DC-Überspannungsschutz: Typ II
• AC-Überspannungsschutz: Typ II
• Rundsteuerempfänger: unterstützt
• Laden der Batterie aus dem Netz: unterstützt
• Integriertes WLAN: ja
• RS485: ja
• Monitoring: Huawei FusionSolar
• Kompatible Optimierer: SUN2000-450W-P2 / SUN2000-600W-P
• Kühlung: natürliche Konvektion
• Geräuschpegel: ≤29 dB
• Schutzart: IP66
• Betriebstemperatur: –25 °C bis +60 °C
• Relative Luftfeuchtigkeit: 0–100 %
• Max. Betriebshöhe: 4.000 m
• Abmessungen B × H × T: 490 × 460 × 130 mm
• Gewicht inklusive Halterung: 21 kg
• Nachtverbrauch: <5,5 W
