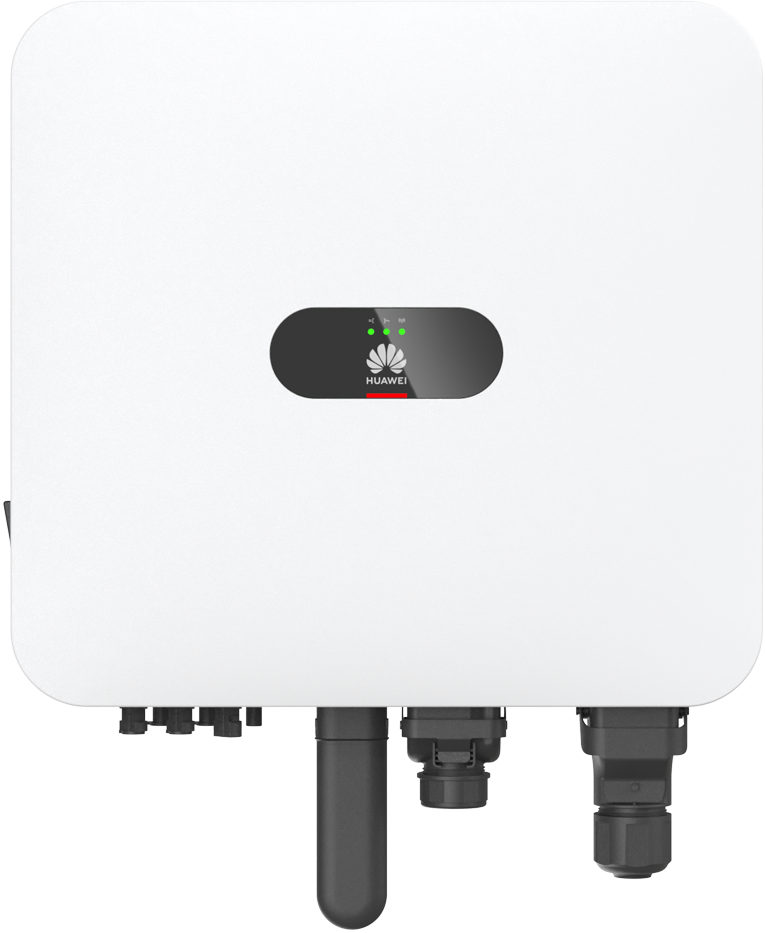

Huawei SUN2000-10K-MAP0 Hybrid-Wechselrichter 10 kW – 3-phasig, 2 MPPT

Huawei SUN2000-10K-MAP0 Hybrid-Wechselrichter 10 kW – 3-phasig, 2 MPPT

Der Huawei SUN2000-10K-MAP0 ist ein dreiphasiger Hybrid-Wechselrichter mit 10 kW AC-Nennleistung für moderne Photovoltaikanlagen mit optionalem Batteriespeicher. Als Smart Energy Controller verbindet er PV-Erzeugung, Batteriespeicherung, Energiemanagement und die Möglichkeit einer dreiphasigen Backup-Versorgung innerhalb des Huawei FusionSolar-Systems.

Mit einer empfohlenen maximalen PV-Leistung von 18.000 Wp, zwei unabhängigen MPP-Trackern und einem maximalen Wirkungsgrad von 98,6 % eignet sich der SUN2000-10K-MAP0 besonders für leistungsstarke private Photovoltaikanlagen.

Bis zu 18 kWp PV-Leistung

Der SUN2000-10K-MAP0 unterstützt eine empfohlene maximale PV-Generatorleistung von 18.000 Wp.

Die wichtigsten PV-Eingangsdaten:

• maximale PV-Eingangsspannung: 1.100 V
• Betriebsspannungsbereich: 160–1.000 V
• Startspannung: 160 V
• Nenneingangsspannung: 600 V
• 2 unabhängige MPPT
• 1 PV-Eingang je MPPT
• maximaler Eingangsstrom: 16 A je MPPT
• maximaler Kurzschlussstrom: 22 A je MPPT

Die beiden MPP-Tracker ermöglichen beispielsweise die getrennte Regelung zweier unterschiedlich ausgerichteter Modulfelder.

Huawei LUNA2000 Batteriespeicher

Der SUN2000-10K-MAP0 unterstützt kompatible Huawei Hochvolt-Batteriesysteme.

Huawei bestätigt unter anderem die Kompatibilität mit:

• LUNA2000-5/10/15-S0
• LUNA2000-7/14/21-S1

Der Batteriespannungsbereich beträgt 600 bis 980 V bei einem maximalen Betriebsstrom von 20 A.

Für den SUN2000-10K-MAP0 gibt Huawei eine maximale Batterieladeleistung von 11.000 W an.

Die tatsächlich verfügbare Lade- und Entladeleistung hängt vom eingesetzten Batteriesystem, dessen Konfiguration und den aktuellen Betriebsbedingungen ab.

10 kW dreiphasige Ausgangsleistung

Im regulären Netzbetrieb stellt der Wechselrichter eine AC-Nennleistung von:

10.000 W

bereit.

Die maximale Scheinleistung beträgt 11.000 VA.

Der maximale AC-Ausgangsstrom beträgt bei 400 V 16,7 A.

Unterstützte Netzspannungen sind unter anderem:

• 220 / 380 V
• 230 / 400 V
• 240 / 415 V

Dreiphasiger Backup-Betrieb

In Verbindung mit dem Huawei SmartGuard-63A-T0 unterstützt der SUN2000-10K-MAP0 einen dreiphasigen Backup-Betrieb.

Die Nennleistung im netzunabhängigen Betrieb beträgt:

10.000 W

Die MAP0-Serie unterstützt außerdem eine hohe kurzfristige Überlastfähigkeit. Huawei nennt eine Überlastung von 110 % dauerhaft sowie kurzfristig bis zu 200 % für 10 Sekunden.

Die automatische Umschaltung auf den Backup-Betrieb erfolgt mit dem SmartGuard innerhalb von maximal 20 ms.

Der SmartGuard ist hierfür eine separate Systemkomponente und nicht automatisch Bestandteil des Wechselrichters.

100 % asymmetrische dreiphasige Last

Der SUN2000-10K-MAP0 unterstützt eine 100 % dreiphasige asymmetrische Belastung.

Dadurch können unterschiedlich hohe Verbraucherlasten auf den einzelnen Phasen innerhalb der zulässigen Leistungsgrenzen flexibel versorgt werden.

Hoher Wirkungsgrad

Der Huawei SUN2000-10K-MAP0 erreicht:

• maximalen Wirkungsgrad: 98,6 %
• europäischen gewichteten Wirkungsgrad: 98,1 %

AFCI-Lichtbogenschutz

Der Wechselrichter verfügt über einen integrierten AFCI-Lichtbogenschutz.

Zusätzlich unterstützt die MAP0-Serie eine Temperaturüberwachung an den PV- und Batterieanschlüssen.

Integrierte Schutzfunktionen

Zu den von Huawei angegebenen Schutzfunktionen gehören:

• DC-Verpolungsschutz
• Inselnetzschutz
• Isolationsüberwachung
• Fehlerstromüberwachung
• AC-Überstromschutz
• AC-Kurzschlussschutz
• AC-Überspannungsschutz
• DC-Überspannungsschutz Typ II
• AC-Überspannungsschutz Typ II
• AFCI-Lichtbogenschutz
• Temperaturüberwachung der PV- und Batterieanschlüsse
• DC-Trennvorrichtung

FusionSolar Monitoring

Der SUN2000-10K-MAP0 besitzt integriertes WLAN und kann über die Huawei FusionSolar App eingerichtet und überwacht werden.

Zusätzlich unterstützt das System unter anderem:

• RS485
• WLAN / Ethernet über optionalen Smart Dongle-WLAN-FE
• Mobilfunk über optionalen Smart Dongle-4G
• SmartAssistant
• DC-MBUS

Optionale Kommunikationskomponenten sind nicht automatisch Bestandteil des Wechselrichters.

Huawei Leistungsoptimierer

Der SUN2000-10K-MAP0 unterstützt kompatible Huawei Leistungsoptimierer.

Huawei nennt für die MAP0-Serie:

• SUN2000-450W-P2
• SUN2000-600W-P

Mit kompatiblen Optimierern können je nach Anlagenplanung zusätzliche Funktionen wie Modulüberwachung und Rapid Shutdown genutzt werden.

IP66 und natürliche Kühlung

Der Wechselrichter verfügt über die Schutzart IP66.

Die Kühlung erfolgt durch natürliche Konvektion, wodurch kein klassischer aktiver Lüfter erforderlich ist.

Huawei gibt einen Geräuschpegel von maximal:

29 dB

an.

Der zulässige Betriebstemperaturbereich beträgt:

–25 °C bis +60 °C

Produktmerkmale

• Hersteller: Huawei
• Serie: SUN2000 MAP0
• Modell: SUN2000-10K-MAP0
• Produkttyp: Hybrid-Wechselrichter / Smart Energy Controller
• Netzanschluss: dreiphasig
• AC-Nennleistung: 10.000 W
• Max. Scheinleistung: 11.000 VA
• Überlastfähigkeit im Netzbetrieb: 110 %
• Max. Ausgangsstrom bei 400 V: 16,7 A
• Empfohlene max. PV-Leistung: 18.000 Wp
• Max. PV-Eingangsspannung: 1.100 V
• Betriebsspannungsbereich: 160–1.000 V
• Startspannung: 160 V
• PV-Nennspannung: 600 V
• Anzahl MPPT: 2
• PV-Eingänge je MPPT: 1
• Max. Eingangsstrom je MPPT: 16 A
• Max. Kurzschlussstrom je MPPT: 22 A
• Kompatible Batterien: Huawei LUNA2000-S0 und LUNA2000-S1
• Batteriespannungsbereich: 600–980 V
• Max. Batteriestrom: 20 A
• Max. Batterieladeleistung: 11.000 W
• Backup-Nennleistung: 10.000 W
• Kompatible Backup-Lösung: SmartGuard-63A-T0
• Backup-Überlastfähigkeit: bis 200 % für 10 Sekunden
• Backup-Umschaltzeit: ≤20 ms mit SmartGuard
• Dreiphasige asymmetrische Last: bis 100 %
• Max. Wirkungsgrad: 98,6 %
• Europäischer Wirkungsgrad: 98,1 %
• AFCI: ja
• DC-Überspannungsschutz: Typ II
• AC-Überspannungsschutz: Typ II
• Integriertes WLAN: ja
• RS485: ja
• Monitoring: Huawei FusionSolar
• Kompatible Optimierer: SUN2000-450W-P2 / SUN2000-600W-P
• Kühlung: natürliche Konvektion
• Geräuschpegel: ≤29 dB
• Schutzart: IP66
• Betriebstemperatur: –25 °C bis +60 °C
• Relative Luftfeuchtigkeit: 0–100 %
• Max. Betriebshöhe: 4.000 m
• Abmessungen B × H × T: 490 × 460 × 130 mm
• Gewicht inkl. Montagehalterung: 21 kg
• Nachtverbrauch: <5,5 W
