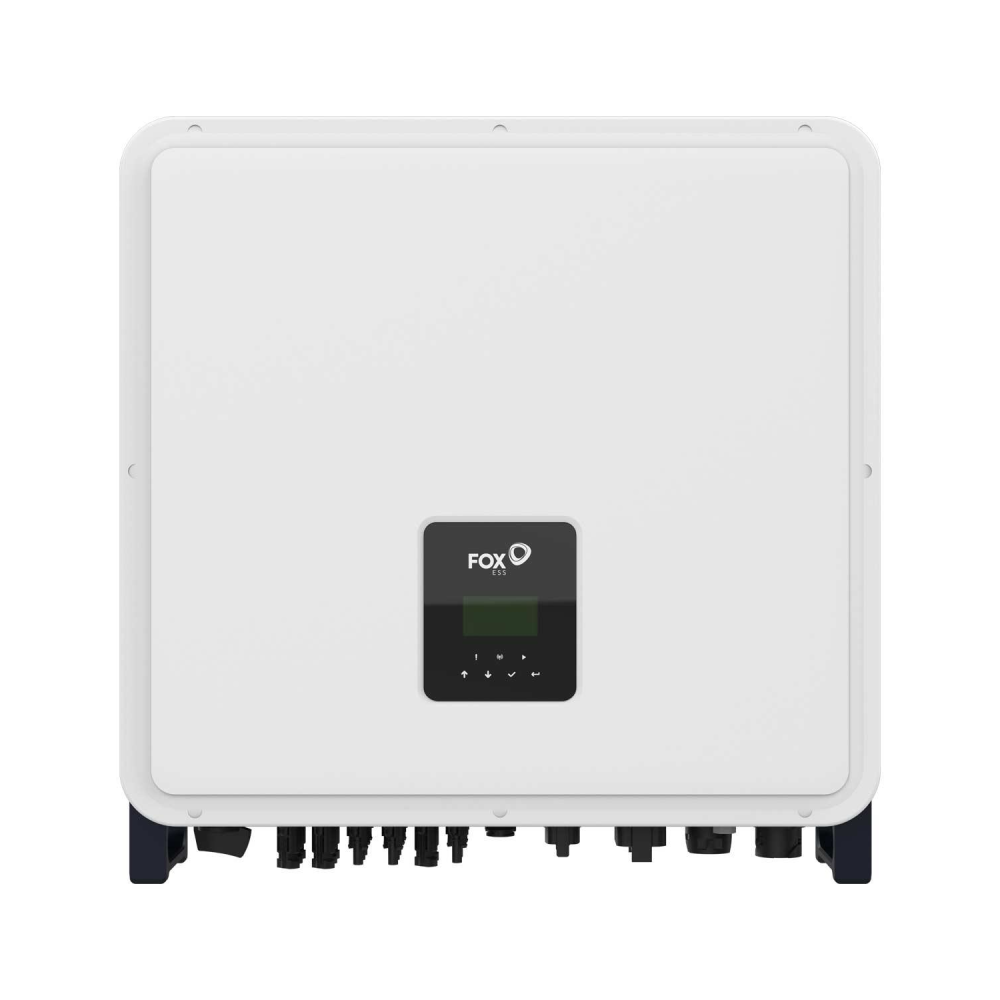

Fox ESS H3-Pro-29.9 Hybrid-Wechselrichter 29,9 kW – 3-phasig, 3 MPPT, EPS

Fox ESS H3-Pro-29.9 Hybrid-Wechselrichter 29,9 kW

Der Fox ESS H3-Pro-29.9 ist ein leistungsstarker dreiphasiger Hybrid-Wechselrichter für größere Photovoltaikanlagen mit optionalem Hochvolt-Batteriespeicher. Er verbindet PV-Erzeugung, Batteriespeicherung, Hausversorgung und dreiphasige Ersatzstromversorgung in einem zentralen Energiesystem.

Mit 29,9 kW AC-Nennleistung, bis zu 60 kWp PV-Generatorleistung, drei unabhängigen MPP-Trackern und insgesamt sechs PV-String-Eingängen bietet der Wechselrichter umfangreiche Möglichkeiten bei der Planung größerer PV-Anlagen.

Zwei separate Batterieeingänge und ein maximaler Lade- und Entladestrom von 50 + 50 A ermöglichen zudem die Anbindung leistungsstarker kompatibler Hochvolt-Batteriesysteme.

Bis zu 60 kWp PV-Generatorleistung

Der Fox ESS H3-Pro-29.9 unterstützt eine maximale PV-Generatorleistung von:

60.000 Wp

Die maximal empfohlene DC-Leistung beträgt:

15.000 / 15.000 / 15.000 W

und damit insgesamt:

45.000 W

Die wichtigsten PV-Daten:

• maximale DC-Spannung: 1.000 V
• nominale DC-Betriebsspannung: 750 V
• Startspannung: 160 V
• MPPT-Spannungsbereich: 150–850 V
• MPPT-Spannungsbereich bei Volllast: 340–850 V
• 3 unabhängige MPPT
• 2 PV-Strings je MPPT
• insgesamt 6 PV-String-Eingänge
• maximaler Eingangsstrom: 16 + 16 A je MPPT
• maximaler Kurzschlussstrom: 20 + 20 A je MPPT
• maximal empfohlene PV-Eingangsleistung je MPPT: 15.000 W

Fox ESS weist zusätzlich darauf hin, dass bei einer PV-Eingangsspannung oberhalb von 955 V ein PV-Überspannungsfehler gemeldet wird.

Drei unabhängige MPP-Tracker

Der H3-Pro-29.9 besitzt 3 separate MPP-Tracker.

Jedem MPP-Tracker sind zwei PV-String-Eingänge zugeordnet:

• MPPT 1: 2 Strings
• MPPT 2: 2 Strings
• MPPT 3: 2 Strings

Damit stehen insgesamt 6 PV-String-Eingänge zur Verfügung.

Diese Aufteilung ermöglicht eine flexible Anlagenplanung bei größeren Modulfeldern oder mehreren unterschiedlich ausgerichteten Dachflächen.

Beispielsweise können verschiedene Dachausrichtungen oder getrennte Modulfelder unabhängig voneinander geregelt werden, sofern die elektrische Auslegung innerhalb der zulässigen Spannungs-, Strom- und Leistungsgrenzen erfolgt.

Für Hochvolt-Batteriespeicher vorbereitet

Der H3 Pro ist für die Kombination mit kompatiblen Fox ESS Hochvolt-Batteriesystemen ausgelegt.

Die Batterieschnittstelle bietet:

• Batterietyp: Lithiumbatterie
• Batteriespannungsbereich: 150–800 V
• Batteriespannungsbereich für volle AC-Leistung beim H3-Pro-29.9: 330–790 V
• Anzahl Batterieeingänge: 2
• maximaler Lade-/Entladestrom: 50 + 50 A
• Kommunikation: CAN

Durch die beiden separaten Batterieeingänge ist der H3-Pro-29.9 für leistungsstarke Speicherkonfigurationen vorgesehen.

Welche konkrete Fox ESS Batterie eingesetzt werden kann, sollte anhand der aktuell gültigen Kompatibilitätsfreigabe für das jeweilige Batteriesystem geprüft werden.

Der Batteriespeicher ist bei einem einzelnen Wechselrichterartikel nicht automatisch enthalten.

29,9 kW dreiphasige Ausgangsleistung

Im regulären Netzbetrieb stellt der H3-Pro-29.9 eine AC-Nennleistung von:

29.900 VA

bereit.

Die maximale AC-Scheinleistung beträgt ebenfalls:

29.900 VA

Weitere AC-Daten:

• Netzanschluss: 3L / N / PE
• Nennspannung: 400/230 V bzw. 380/220 V
• Netzfrequenz: 50 / 60 Hz
• Nennausgangsstrom je Phase: 45,3 A
• maximaler Ausgangsstrom je Phase: 45,3 A
• Leistungsfaktor: 1, einstellbar von 0,8 kapazitiv bis 0,8 induktiv
• Gesamtklirrfaktor THDi: <3 % bei Nennleistung
• FRE: unterstützt

Ein wichtiger Unterschied zum H3-Pro-30.0 besteht darin, dass der H3-Pro-29.9 auf 29.900 VA maximale AC-Scheinleistung begrenzt ist.

Bis zu 35 kVA AC-Eingangsleistung

Der AC-Eingang des H3-Pro-29.9 unterstützt eine maximale Leistung von:

35.000 VA

Der maximale AC-Eingangsstrom beträgt:

53,0 A je Phase

Der Wechselrichter ist damit auch auf der AC-Seite für entsprechend leistungsstarke Hybrid- und Speichersysteme ausgelegt.

Dreiphasiger EPS-Ausgang

Der Fox ESS H3-Pro-29.9 verfügt über einen separaten dreiphasigen EPS-Ausgang für die Ersatzstromversorgung.

Beim 29,9-kW-Modell stehen zur Verfügung:

• EPS-Nennscheinleistung: 30.000 VA
• EPS-Spitzenleistung: 36.000 VA für 60 Sekunden
• EPS-Ausgangsspannung: 400/230 V bzw. 380/220 V
• Netzaufbau: 3L / N / PE
• Frequenz: 50 / 60 Hz
• EPS-Ausgangsstrom je Phase: 45,5 A
• Umschaltzeit: unter 10 ms
• Spannungsverzerrung THDv: <3 % bei Nennleistung
• Parallelbetrieb: bis zu 10 Wechselrichter

Damit können entsprechend angeschlossene Ersatzstromverbraucher bei einem Netzausfall weiter versorgt werden.

Die tatsächlich verfügbare Leistung hängt unter anderem vom Batteriesystem, dessen Ladezustand, der PV-Erzeugung und der fachgerechten elektrischen Auslegung der Anlage ab.

Bis zu 36 kVA für 60 Sekunden

Im EPS-Betrieb kann der H3-Pro-29.9 für maximal 60 Sekunden eine Scheinleistung von:

36.000 VA

bereitstellen.

Diese kurzfristige Leistungsreserve kann bei Verbrauchern mit erhöhtem Einschalt- oder Anlaufstrom hilfreich sein.

Die 36 kVA dürfen jedoch nicht als dauerhaft verfügbare 36-kW-Ersatzstromleistung verstanden werden.

Dauerhaft sind beim H3-Pro-29.9:

30.000 VA

vorgesehen.

Schnelle Umschaltung unter 10 ms

Fox ESS gibt für den Wechsel in den EPS-Betrieb eine Umschaltzeit von:

<10 ms

an.

Dadurch können entsprechend angeschlossene Verbraucher bei geeigneter Anlagenkonfiguration sehr schnell auf die Ersatzstromversorgung umgeschaltet werden.

Eine fachgerechte Planung und Installation des EPS-Stromkreises ist hierfür erforderlich.

Parallelbetrieb mit bis zu 10 Geräten

Die H3-Pro-Serie unterstützt den Parallelbetrieb von:

bis zu 10 Wechselrichtern

Damit lassen sich größere Energie- und Speichersysteme entsprechend skalieren.

Die konkrete Planung und Kommunikation eines Parallelsystems muss nach den aktuellen Herstellervorgaben von Fox ESS erfolgen.

Hoher MPPT-Wirkungsgrad

Der H3-Pro-29.9 erreicht:

• maximalen Wechselrichter-Wirkungsgrad: 97,1 %
• europäischen Wirkungsgrad: 96,6 %
• maximalen MPPT-Wirkungsgrad: 99,9 %
• maximalen Wirkungsgrad Batterie zu AC: 97,1 %
• maximalen Wirkungsgrad PV zu Batterie: 98,1 %

Umfangreiche Kommunikationsmöglichkeiten

Der H3 Pro bietet verschiedene Schnittstellen für Monitoring, Batteriesystem und Energiemanagement.

Unterstützt werden unter anderem:

• Smart Meter / Messgerät
• WLAN
• Ethernet
• RS485
• BMS über CAN
• USB
• DRM
• optional 4G
• SG-fähig

Die Fernüberwachung erfolgt über das FoxCloud V2.0 System per Smartphone beziehungsweise Webportal.

Integrierte Schutzfunktionen

Der H3-Pro-29.9 verfügt unter anderem über:

• PV-Rückstrom-Blockdiode
• Batterierückstromschutz
• Anti-Islanding-Schutz
• Ausgangs-Kurzschlussschutz
• RCMU
• Isolationsmessung
• Rückstromsperre
• Überstromschutz
• Temperaturschutz
• AC-Überspannungsschutz Typ II
• DC-Überspannungsschutz Typ II

Die Überspannungskategorie beträgt:

• AC-Seite: Kategorie III
• DC-Seite: Kategorie II

Folgende Funktionen werden von Fox ESS als optional angegeben:

• AFCI-Lichtbogenschutz
• DC-Schalter
• Stringüberwachungsfunktion

Diese Funktionen sollten daher nicht automatisch als serienmäßige Ausstattung beworben werden.

Intelligente Lüfterkühlung

Der H3-Pro-29.9 arbeitet mit:

intelligenter Lüfterkühlung

Aufgrund seiner hohen Leistung wird das Gerät aktiv gekühlt.

Fox ESS gibt eine normale Geräuschemission von:

unter 55 dB

an.

Bei der Wahl des Installationsortes sollte berücksichtigt werden, dass der Wechselrichter im Betrieb aktiv gekühlt werden kann.

IP65 für Innen- und Außenbereiche

Das Gehäuse besitzt die Schutzart IP65 und ist laut Fox ESS für eine geeignete Außeninstallation vorgesehen.

Weitere Umgebungsdaten:

• Betriebstemperatur: –25 °C bis +60 °C
• Leistungsreduzierung ab 45 °C
• Lagertemperatur: –40 °C bis +70 °C
• relative Luftfeuchtigkeit: 0–95 %, nicht kondensierend
• maximale Betriebshöhe: unter 4.000 m
• Schutzklasse I

Leistungsstarke Wandmontage

Die Abmessungen betragen:

600 × 560 × 225 mm

Die Verpackungsabmessungen betragen:

720 × 680 × 370 mm

Das Nettogewicht liegt bei:

52,5 kg

Das Bruttogewicht beträgt:

57,5 kg

Der Wechselrichter ist für die Wandmontage vorgesehen.

Standby und Leerlaufmodus

Fox ESS gibt für die H3-Pro-Serie einen Eigenverbrauch von:

• 18 W im kalten Standby
• 200 W im warmen Standby

an.

Zusätzlich unterstützt der Wechselrichter einen Leerlaufmodus.

Aktuelle Herstellergarantie

Nach der aktuellen Fox-ESS-Garantierichtlinie beträgt die Standard-Herstellergarantie 5 Jahre beziehungsweise 60 Monate ab Installationsdatum.

Die Garantie ist auf maximal 65 Monate ab Herstellungsdatum begrenzt, je nachdem, welcher Zeitpunkt zuerst erreicht wird.

Über FoxPro kann unter den entsprechenden Voraussetzungen eine zusätzliche Garantieverlängerung möglich sein.

Für den Shop würde ich deshalb nicht pauschal mit einer 10-jährigen Standardgarantie werben, sofern Ihre konkrete Lieferantenposition keine entsprechende zusätzliche Garantie ausdrücklich enthält.

Produktmerkmale

• Hersteller: Fox ESS
• Serie: H3 Pro
• Offizielle Modellbezeichnung: H3-Pro-29.9
• Produkttyp: Hybrid-Wechselrichter
• Netzanschluss: dreiphasig
• AC-Nennleistung: 29.900 VA
• Max. AC-Scheinleistung: 29.900 VA
• Nennausgangsstrom: 45,3 A je Phase
• Max. Ausgangsstrom: 45,3 A je Phase
• Netzspannung: 400/230 V bzw. 380/220 V
• Netzfrequenz: 50 / 60 Hz
• Leistungsfaktor: 1, einstellbar von 0,8 kapazitiv bis 0,8 induktiv
• THDi: <3 % bei Nennleistung
• Max. PV-Generatorleistung: 60.000 Wp
• Max. empfohlene DC-Leistung: 15.000 / 15.000 / 15.000 W
• Max. empfohlene DC-Leistung gesamt: 45.000 W
• Max. DC-Spannung: 1.000 V
• Nominale DC-Spannung: 750 V
• Startspannung: 160 V
• MPPT-Spannungsbereich: 150–850 V
• MPPT-Spannungsbereich bei Volllast: 340–850 V
• Anzahl MPPT: 3
• Strings je MPPT: 2
• PV-Strings gesamt: 6
• Max. Eingangsstrom: 16 + 16 A je MPPT
• Max. Kurzschlussstrom: 20 + 20 A je MPPT
• Max. empfohlene PV-Eingangsleistung je MPPT: 15.000 W
• Max. Rückwärtsstrom in die Anlage: 0 A
• Batterietyp: Lithiumbatterie / Hochvolt
• Batteriespannungsbereich: 150–800 V
• Batteriespannungsbereich bei voller AC-Leistung: 330–790 V
• Batterieeingänge: 2
• Max. Lade-/Entladestrom: 50 + 50 A
• Batteriekommunikation: CAN
• Max. AC-Eingangsleistung: 35.000 VA
• Max. AC-Eingangsstrom: 53,0 A je Phase
• EPS: dreiphasig
• EPS-Nennscheinleistung: 30.000 VA
• EPS-Spitzenleistung: 36.000 VA für 60 Sekunden
• EPS-Ausgangsstrom: 45,5 A je Phase
• EPS-Umschaltzeit: <10 ms
• EPS THDv: <3 % bei Nennleistung
• Parallelbetrieb: bis zu 10 Wechselrichter
• Max. Wirkungsgrad: 97,1 %
• Europäischer Wirkungsgrad: 96,6 %
• MPPT-Wirkungsgrad: 99,9 %
• Batterie-zu-AC-Wirkungsgrad: 97,1 %
• PV-zu-Batterie-Wirkungsgrad: 98,1 %
• AC-Überspannungsschutz: Typ II
• DC-Überspannungsschutz: Typ II
• AFCI: optional
• DC-Schalter: optional
• Stringüberwachung: optional
• Kommunikation: Messgerät, WLAN, USB, CAN, RS485 und Ethernet
• 4G: optional
• DRM: unterstützt
• SG Ready / SG-fähig: unterstützt
• Monitoring: FoxCloud V2.0
• Kühlung: intelligenter Lüfter
• Geräuschemission: <55 dB
• Topologie: transformatorlos
• Schutzart: IP65
• Schutzklasse: I
• Betriebstemperatur: –25 °C bis +60 °C
• Derating: ab 45 °C
• Lagertemperatur: –40 °C bis +70 °C
• Relative Luftfeuchtigkeit: 0–95 %, nicht kondensierend
• Max. Betriebshöhe: <4.000 m
• Eigenverbrauch: 18 W Standby kalt / 200 W Standby warm
• Leerlaufmodus: unterstützt
• Abmessungen B × H × T: 600 × 560 × 225 mm
• Verpackungsabmessungen: 720 × 680 × 370 mm
• Nettogewicht: 52,5 kg
• Bruttogewicht: 57,5 kg
• Montage: Wandmontage
• Standard-Herstellergarantie: 5 Jahre / 60 Monate gemäß aktueller Garantierichtlinie
