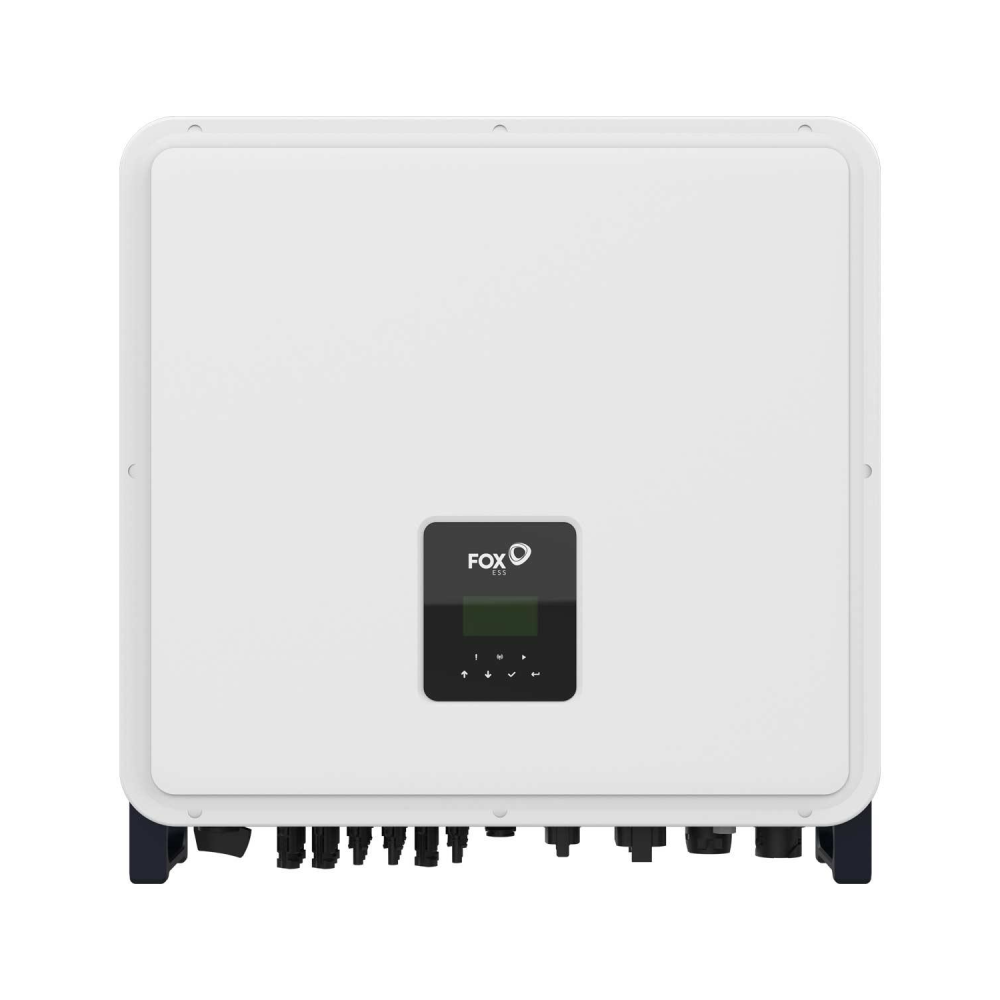

Fox ESS H3-Pro-20.0 20 kW Hybrid-Wechselrichter 3-phasig mit 3 MPPT & EPS

Der Fox ESS H3-Pro-20.0 ist ein leistungsstarker dreiphasiger Hybrid-Wechselrichter für größere Photovoltaikanlagen mit Batteriespeicher. Mit 20 kW AC-Nennleistung, drei unabhängigen MPPT-Trackern und insgesamt sechs PV-Stringeingängen eignet sich das Gerät besonders für größere private PV-Anlagen sowie anspruchsvolle Energiesysteme mit mehreren Dachflächen oder hohen Generatorleistungen.

Der Wechselrichter kombiniert PV-Erzeugung, Batteriespeicherung und dreiphasige Ersatzstromversorgung in einem System. Durch zwei separate Batterieeingänge und einen maximalen Lade- und Entladestrom von insgesamt 50 + 50 A ist der H3-Pro-20.0 auf leistungsstarke Hochvolt-Speicherlösungen ausgelegt.

Die Anlagenüberwachung erfolgt über FoxCloud V2.0 sowie verschiedene Kommunikationsschnittstellen wie WLAN, Ethernet, RS485 und CAN.

Hohe PV-Leistung bis 40 kWp

Der Fox ESS H3-Pro-20.0 unterstützt eine maximale PV-Generatorleistung von:

40.000 Wp

Fox ESS gibt für das Modell eine empfohlene DC-Leistung von:

10.000 / 10.000 / 10.000 W

für die drei MPPT-Tracker an.

Die maximale DC-Spannung beträgt 1.000 V.

Die DC-Nennbetriebsspannung liegt bei 750 V.

Drei MPPT mit insgesamt sechs Strings

Der H3-Pro-20.0 verfügt über:

3 unabhängige MPPT-Tracker

Jeder MPPT unterstützt zwei PV-Strings.

Damit ergibt sich folgende Aufteilung:

• MPPT 1: 2 Strings
• MPPT 2: 2 Strings
• MPPT 3: 2 Strings

Insgesamt stehen somit 6 PV-Stringeingänge zur Verfügung.

Der MPPT-Spannungsbereich beträgt:

150–850 V

Bei Volllast liegt der MPPT-Bereich des H3-Pro-20.0 bei:

230–850 V

Die Startbetriebsspannung beträgt 160 V.

Hohe Eingangsstromfähigkeit

Der maximale Eingangsstrom beträgt:

16 + 16 A je MPPT

Der maximale Kurzschlussstrom beträgt:

20 + 20 A je MPPT

Damit eignet sich der Wechselrichter auch für leistungsstarke moderne PV-Module und parallele Stringkonfigurationen.

Zwei Hochvolt-Batterieeingänge

Der H3-Pro-20.0 ist für Hochvolt-Lithiumbatterien ausgelegt.

Der Batteriespannungsbereich beträgt:

150–800 V

Für den Betrieb unter voller AC-Last gibt Fox ESS beim H3-Pro-20.0 einen Batteriespannungsbereich von:

220–790 V

an.

Der Wechselrichter besitzt:

2 Batterieeingänge

Der maximale Lade- und Entladestrom beträgt:

50 + 50 A

Die Kommunikation mit dem Batteriesystem erfolgt über CAN.

Die Kompatibilität mit einer konkreten Fox-ESS-Batterieserie sollte vor Zusammenstellung eines Speichersystems anhand der aktuell gültigen Herstellerunterlagen geprüft werden.

20 kW dreiphasige AC-Leistung

Die AC-Nennleistung des H3-Pro-20.0 beträgt:

20.000 VA

Die maximale AC-Scheinleistung beträgt:

22.000 VA

Der Nennausgangsstrom liegt bei:

30,3 A pro Phase

Der maximale Ausgangsstrom beträgt:

33,3 A pro Phase

Der Wechselrichter arbeitet dreiphasig mit 400/230 V beziehungsweise 380/220 V und unterstützt 50 sowie 60 Hz.

Leistungsstarker AC-Eingang

Die maximale AC-Eingangsleistung beträgt:

30.000 VA

Der maximale AC-Eingangsstrom liegt bei:

45,5 A pro Phase

Damit ist der H3-Pro für leistungsstarke Hybrid- und Speichersysteme ausgelegt.

Dreiphasiger EPS-Ausgang

Der Fox ESS H3-Pro-20.0 bietet eine dreiphasige Ersatzstromfunktion.

Die maximale EPS-Ausgangsleistung beträgt:

20.000 VA

Für bis zu 60 Sekunden steht eine Kurzschluss- beziehungsweise Spitzenleistung von:

24.000 VA

zur Verfügung.

Der EPS-Ausgangsstrom beträgt:

30,3 A pro Phase

Die 24 kVA dürfen nicht als dauerhaft verfügbare Ersatzstromleistung dargestellt werden. Die dauerhaft verfügbare EPS-Leistung beträgt 20 kVA.

Schnelle Umschaltung bei Stromausfall

Fox ESS gibt für den EPS-Betrieb eine Umschaltzeit von:

<10 ms

an.

Dadurch kann die Ersatzstromversorgung bei Netzausfall sehr schnell aktiviert werden.

Ob besonders empfindliche Verbraucher unterbrechungsfrei weiterarbeiten, hängt jedoch auch von deren individuellen Anforderungen ab.

Parallelbetrieb möglich

Der H3-Pro unterstützt laut Hersteller einen Parallelbetrieb von:

bis zu 10 Geräten

Damit lässt sich die Systemleistung bei entsprechend geplanten Anlagen deutlich erweitern.

Hoher Wirkungsgrad

Der MPPT-Wirkungsgrad beträgt:

99,9 %

Der maximale Wechselrichterwirkungsgrad beträgt:

97,2 %

Der maximale Wirkungsgrad von Batterie zu AC beträgt:

97,2 %

Der maximale Wirkungsgrad von PV zu Batterie beträgt:

98,1 %

Der europäische Wirkungsgrad beträgt:

96,3 %

Umfangreiche Schutzfunktionen

Der H3-Pro-20.0 verfügt über verschiedene integrierte Schutzfunktionen.

Dazu gehören unter anderem:

• PV-Rückstromschutz
• Batterierückstromschutz
• Anti-Islanding-Schutz
• Ausgangskurzschlussschutz
• Fehlerstromüberwachung
• Isolationsüberwachung
• Rückstromsperre
• Überstromschutz
• Übertemperaturschutz
• AC-Überspannungsschutz Typ II
• DC-Überspannungsschutz Typ II

AFCI, DC-Schalter und Stringüberwachung werden vom Hersteller als optional angegeben und sollten daher nicht grundsätzlich als serienmäßig enthalten beworben werden.

Intelligente Lüfterkühlung

Aufgrund der hohen Leistung setzt Fox ESS beim H3-Pro auf eine intelligente aktive Lüfterkühlung.

Die normale Geräuschemission des H3-Pro-20.0 liegt laut Hersteller bei:

<45 dB

Damit zählt das 20-kW-Modell innerhalb der H3-Pro-Serie zu den leiseren Varianten.

FoxCloud V2.0 und Kommunikation

Der H3-Pro unterstützt verschiedene Schnittstellen für Anlagenüberwachung und Energiemanagement.

Dazu gehören:

• Smart Meter
• WLAN
• 4G optional
• DRM
• USB
• BMS über CAN
• RS485
• Ethernet
• SG Ready

Über FoxCloud V2.0 können Anlagen- und Betriebsdaten über App oder Webportal überwacht werden.

IP65 für Außeninstallation

Der Wechselrichter besitzt die Schutzart:

IP65

und ist laut Hersteller für die Außeninstallation geeignet.

Der Betriebstemperaturbereich liegt zwischen:

-25 °C und +60 °C

Ab 45 °C kann eine Leistungsreduzierung erfolgen.

Die maximale Betriebshöhe beträgt:

unter 4.000 m

Abmessungen und Gewicht

Abmessungen:

600 × 560 × 225 mm

Nettogewicht:

52,5 kg

Bruttogewicht:

57,5 kg

Montageart:

Wandmontage

Produktmerkmale

• Hersteller: Fox ESS
• Serie: H3 Pro
• Modell: H3-Pro-20.0
• Produkttyp: dreiphasiger Hybrid-Wechselrichter
• AC-Nennleistung: 20.000 VA
• maximale AC-Scheinleistung: 22.000 VA
• maximale PV-Generatorleistung: 40.000 Wp
• empfohlene DC-Leistung: 10.000 / 10.000 / 10.000 W
• maximale DC-Spannung: 1.000 V
• DC-Nennbetriebsspannung: 750 V
• MPPT-Spannungsbereich: 150–850 V
• MPPT-Spannungsbereich bei Volllast: 230–850 V
• Startspannung: 160 V
• Anzahl MPPT: 3
• Strings je MPPT: 2 / 2 / 2
• Strings insgesamt: 6
• maximaler Eingangsstrom: 16 + 16 / 16 + 16 / 16 + 16 A
• maximaler Kurzschlussstrom: 20 + 20 / 20 + 20 / 20 + 20 A
• Batterietyp: Lithiumbatterie
• Batteriespannungsbereich: 150–800 V
• Batteriespannungsbereich bei voller AC-Last: 220–790 V
• Batterieeingänge: 2
• maximaler Lade-/Entladestrom: 50 + 50 A
• Batteriekommunikation: CAN
• Nennausgangsstrom: 30,3 A pro Phase
• maximaler Ausgangsstrom: 33,3 A pro Phase
• maximale AC-Eingangsleistung: 30.000 VA
• maximaler AC-Eingangsstrom: 45,5 A pro Phase
• EPS-Dauerleistung: 20.000 VA
• EPS-Spitzen-/Kurzschlussleistung: 24.000 VA für 60 Sekunden
• EPS-Ausgangsstrom: 30,3 A pro Phase
• Umschaltzeit: <10 ms
• Parallelbetrieb: bis zu 10 Geräte
• MPPT-Wirkungsgrad: 99,9 %
• maximaler Wirkungsgrad: 97,2 %
• Batterie-zu-AC-Wirkungsgrad: 97,2 %
• PV-zu-Batterie-Wirkungsgrad: 98,1 %
• europäischer Wirkungsgrad: 96,3 %
• AC-Überspannungsschutz: Typ II
• DC-Überspannungsschutz: Typ II
• AFCI: optional
• DC-Schalter: optional
• Stringüberwachung: optional
• Schutzart: IP65
• Kühlung: intelligenter Lüfter
• Geräuschemission: <45 dB
• Betriebstemperatur: -25 bis +60 °C
• Derating ab: 45 °C
• maximale Betriebshöhe: <4.000 m
• Abmessungen: 600 × 560 × 225 mm
• Nettogewicht: 52,5 kg
• Montage: Wandmontage
• Kommunikation: Meter, WLAN, optional 4G, DRM, USB, CAN, RS485, Ethernet und SG Ready
• Monitoring: FoxCloud V2.0
