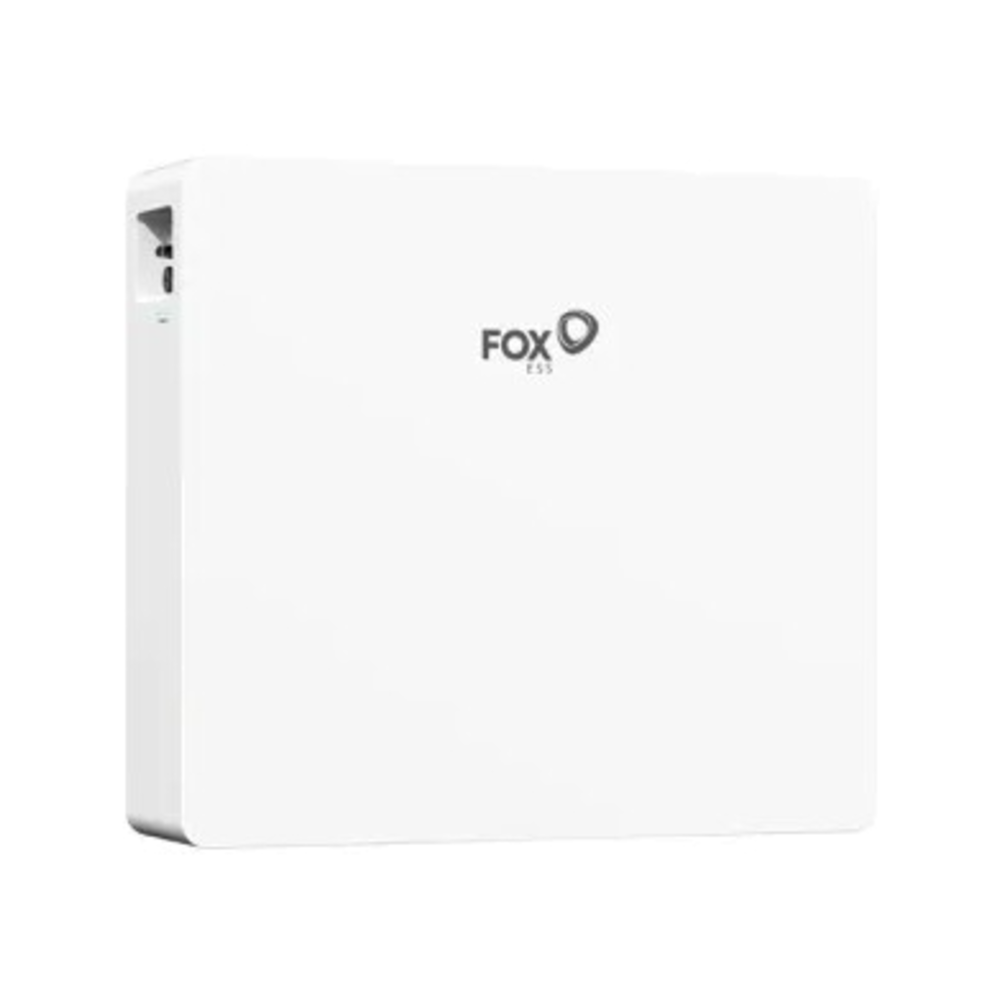

Fox ESS EK12 Hochvolt-Batterie 11,52 kWh – LiFePO₄ Speicher

Fox ESS EK12 Hochvolt-Batterie 11,52 kWh

Die Fox ESS EK12 ist eine leistungsstarke Hochvolt-Batterie für moderne Photovoltaikanlagen mit kompatiblem Fox ESS Hybrid-Wechselrichter.

Mit einer Nennkapazität von 11,52 kWh, moderner LiFePO₄-Batterietechnologie und einem modular erweiterbaren System eignet sich die EK12 besonders für Haushalte mit höherem Stromverbrauch oder erhöhtem Speicherbedarf.

Bis zu vier EK12-Einheiten können parallel betrieben werden. Dadurch lässt sich die Speicherkapazität schrittweise auf bis zu 46,08 kWh erweitern.

11,52 kWh Nennkapazität

Eine einzelne Fox ESS EK12 besitzt eine Nennkapazität von:

11,52 kWh

Damit bietet bereits eine einzelne Batterie eine vergleichsweise hohe Speicherkapazität.

Fox ESS gibt für die Batterie eine Entladetiefe von:

90 % DoD

an.

Bei der Angabe der Speicherkapazität sollte deshalb sauber zwischen der offiziellen Nennkapazität und der tatsächlich im jeweiligen System nutzbaren Energie unterschieden werden.

Für den sichtbaren Produktnamen würde ich mit der eindeutig bestätigten Nennkapazität von 11,52 kWh arbeiten.

LiFePO₄-Batterietechnologie

Die EK12 verwendet:

Lithium-Eisenphosphat-Zellen (LiFePO₄)

Diese Batterietechnologie wird bei stationären Speichersystemen insbesondere aufgrund ihrer thermischen Stabilität und hohen Zyklenfestigkeit eingesetzt.

Fox ESS gibt für die EK12 eine Zyklenlebensdauer von:

mindestens 5.000 Zyklen

an.

Die tatsächliche Lebensdauer hängt unter anderem von Temperatur, Ladezustand, Lade- und Entladeleistung sowie der Nutzung des Batteriesystems ab.

Hochvolt-System mit 384 V Nennspannung

Die EK12 ist als Hochvolt-Batterie ausgelegt.

Die wichtigsten Spannungsdaten:

• Nennspannung: 384 V

• Betriebsspannungsbereich: 348–438 V

Damit ist die Batterie für den Betrieb mit entsprechend freigegebenen Fox ESS Hybrid-Wechselrichtern vorgesehen.

Sie sollte nicht als universell kompatibler Hochvoltspeicher für Wechselrichter anderer Hersteller beworben werden.

Bis zu 30 A Lade- und Entladestrom

Der maximale Lade- und Entladestrom beträgt:

30 A

Fox ESS empfiehlt für den regulären Ladebetrieb einen Strom von:

15 A

Die tatsächlich mögliche Lade- und Entladeleistung hängt zusätzlich von Batteriespannung, Temperatur, Zellspannung, Ladezustand und dem eingesetzten Wechselrichter ab.

Hoher Spitzenentladestrom

Kurzzeitig kann die EK12 einen höheren Entladestrom bereitstellen.

Der Spitzenentladestrom beträgt:

65 A für 60 Sekunden

Damit steht für kurze Leistungsanforderungen eine deutlich höhere Stromreserve als im kontinuierlichen Betrieb zur Verfügung.

Die 65 A dürfen jedoch nicht als dauerhaft verfügbarer Entladestrom angegeben werden.

Der regulär maximal vorgesehene Lade- und Entladestrom beträgt 30 A.

Spitzenladestrom für kurze Zeit

Beim Laden nennt Fox ESS einen Spitzenladestrom von:

36 A für 5 Sekunden

Auch dieser Wert ist ausdrücklich nur für eine kurze Spitzenbelastung vorgesehen.

Für den dauerhaften Betrieb gelten die vom Hersteller angegebenen maximalen beziehungsweise empfohlenen Stromwerte.

Mindestens 95 % Batterieeffizienz

Fox ESS gibt für die Lade- und Entladeeffizienz der Batterie einen Wert von:

≥95 %

an.

Dieser Wert beschreibt die Effizienz der Batterie selbst und sollte nicht mit dem Gesamtwirkungsgrad des vollständigen PV-, Wechselrichter- und Speichersystems gleichgesetzt werden.

Bis zu 4 Batterien parallel

Die EK12 lässt sich modular erweitern.

Fox ESS erlaubt:

bis zu 4 EK12-Einheiten parallel

Damit ergeben sich folgende Nennkapazitäten:

• 1 × EK12: 11,52 kWh

• 2 × EK12: 23,04 kWh

• 3 × EK12: 34,56 kWh

• 4 × EK12: 46,08 kWh

Dadurch kann die Speicherkapazität an unterschiedliche Haushaltsgrößen und Energiebedarfe angepasst werden.

Kompatibel mit mehreren Fox ESS Hybrid-Wechselrichtern

Fox ESS führt die EK12 als kompatibel mit mehreren Wechselrichterserien.

Dazu gehören:

• H1-Serie

• KH-Serie

• H3-Serie

• H3-Pro-Serie

• H3-Smart-Serie

Die konkrete Kombination sollte dennoch immer anhand der aktuell gültigen Kompatibilitätsfreigabe für das jeweilige Wechselrichtermodell geprüft werden.

Eine Serienkompatibilität bedeutet nicht automatisch, dass jede Leistungsvariante und jede Anlagenkonfiguration ohne weitere Prüfung verwendet werden kann.

Kommunikation über CAN

Die Kommunikation zwischen Batterie und kompatiblem Fox ESS Wechselrichter erfolgt über:

CAN

Das Batteriemanagementsystem stellt dem Wechselrichter dadurch relevante Betriebsinformationen zur Verfügung.

Der aktuelle Betriebszustand wird zusätzlich über eine:

LED-Anzeige

signalisiert.

Natürliche Konvektionskühlung

Die EK12 arbeitet mit:

natürlicher Konvektionskühlung

Damit benötigt die Batterie für die reguläre Kühlung keinen aktiven Lüfter.

Dies reduziert bewegliche Bauteile und verhindert zusätzliche Lüftergeräusche direkt am Batteriesystem.

Laden zwischen 0 °C und +55 °C

Fox ESS unterscheidet bei der EK12 zwischen Lade- und Entladetemperatur.

Beim Laden beträgt der zulässige Temperaturbereich:

0 °C bis +55 °C

Das Laden bei Temperaturen unter 0 °C ist laut aktuellem Datenblatt nicht innerhalb des angegebenen Betriebsbereichs vorgesehen.

Entladen bis –10 °C

Beim Entladen beträgt der zulässige Temperaturbereich:

–10 °C bis +55 °C

Damit kann die Batterie bei entsprechend niedrigen Temperaturen weiterhin Energie abgeben, obwohl das Laden unter 0 °C nicht vorgesehen ist.

Diese Unterscheidung sollte bei einer Installation in unbeheizten Bereichen berücksichtigt werden.

IP65 für Innen- und Außeninstallation

Die Fox ESS EK12 besitzt die Schutzart:

IP65

und wird vom Hersteller sowohl für:

• Innenbereiche

• als auch Außenbereiche

geführt.

Die Installation muss dennoch gemäß den jeweils aktuellen Montage- und Standortvorgaben des Herstellers erfolgen.

Weitere Umgebungsbedingungen

Die wichtigsten Umgebungsdaten:

• Ladetemperatur: 0 °C bis +55 °C

• Entladetemperatur: –10 °C bis +55 °C

• Lagertemperatur: –10 °C bis +40 °C

• relative Luftfeuchtigkeit: 5–95 %, nicht kondensierend

• maximale Betriebshöhe: 3.000 m

• Kühlung: natürliche Konvektion

• Schutzart: IP65

Abmessungen und Gewicht

Die Abmessungen der EK12 betragen:

710 × 640 × 185 mm

Das Gewicht einer Batterie beträgt:

98 kg

Aufgrund des hohen Gewichts müssen Untergrund, Befestigung und Installation entsprechend fachgerecht ausgelegt werden.

Sicherheits- und Transportnormen

Fox ESS führt für die EK12 unter anderem folgende Standards auf:

• IEC 62619

• EN IEC 61000-6-1

• EN IEC 61000-6-2

• EN IEC 61000-6-3

• EN IEC 61000-6-4

• UN 38.3

UN 38.3 betrifft dabei insbesondere die Anforderungen für den Transport von Lithiumbatterien.

10 Jahre Herstellergarantie

Für die Fox ESS EK12 gilt laut aktueller Garantierichtlinie eine Leistungsgarantie von:

10 Jahren

Fox ESS garantiert dabei unter den vorgegebenen Bedingungen mindestens:

80 % der ursprünglichen Nennenergie

für 10 Jahre ab Erstinstallation oder bis zum Erreichen des für die EK12 festgelegten Energiedurchsatzes, je nachdem, welches Ereignis zuerst eintritt.

Der garantierte Energiedurchsatz der EK12 beträgt:

31,10 MWh

Für die Leistungsgarantie gelten zusätzliche Bedingungen des Herstellers, insbesondere hinsichtlich Temperatur, Betriebsbedingungen und fachgerechter Installation.

Produktmerkmale

• Hersteller: Fox ESS

• Serie: EK

• Offizielle Modellbezeichnung: EK12

• Produkttyp: Hochvolt-Batteriespeicher

• Batterietechnologie: LiFePO₄ / LFP

• Nennkapazität: 11,52 kWh

• Nennspannung: 384 V

• Betriebsspannungsbereich: 348–438 V

• Entladetiefe: 90 %

• Zyklenlebensdauer: ≥5.000 Zyklen

• Max. Lade-/Entladestrom: 30 A

• Empfohlener Ladestrom: 15 A

• Spitzenentladestrom: 65 A für 60 Sekunden

• Spitzenladestrom: 36 A für 5 Sekunden

• Lade-/Entladeeffizienz: ≥95 %

• Kommunikation: CAN

• Anzeige: LED

• Skalierbarkeit: bis zu 4 EK12 parallel

• Nennkapazität mit 2 Einheiten: 23,04 kWh

• Nennkapazität mit 3 Einheiten: 34,56 kWh

• Nennkapazität mit 4 Einheiten: 46,08 kWh

• Kompatible Wechselrichterserien: H1, KH, H3, H3-Pro und H3 Smart

• Kühlung: natürliche Konvektionskühlung

• Ladetemperatur: 0 °C bis +55 °C

• Entladetemperatur: –10 °C bis +55 °C

• Lagertemperatur: –10 °C bis +40 °C

• Relative Luftfeuchtigkeit: 5–95 %, nicht kondensierend

• Max. Betriebshöhe: 3.000 m

• Installationsort: Innen- und Außenbereich

• Schutzart: IP65

• Sicherheitsnorm: IEC 62619

• EMV: EN IEC 61000-6-1/2/3/4

• Transport: UN 38.3

• Abmessungen B × H × T: 710 × 640 × 185 mm

• Gewicht: 98 kg

• Leistungsgarantie: 10 Jahre gemäß aktueller Garantierichtlinie

• Garantierte Restkapazität: mindestens 80 % der Nennenergie unter den Garantiebedingungen

• Garantierter Energiedurchsatz: 31,10 MWh
