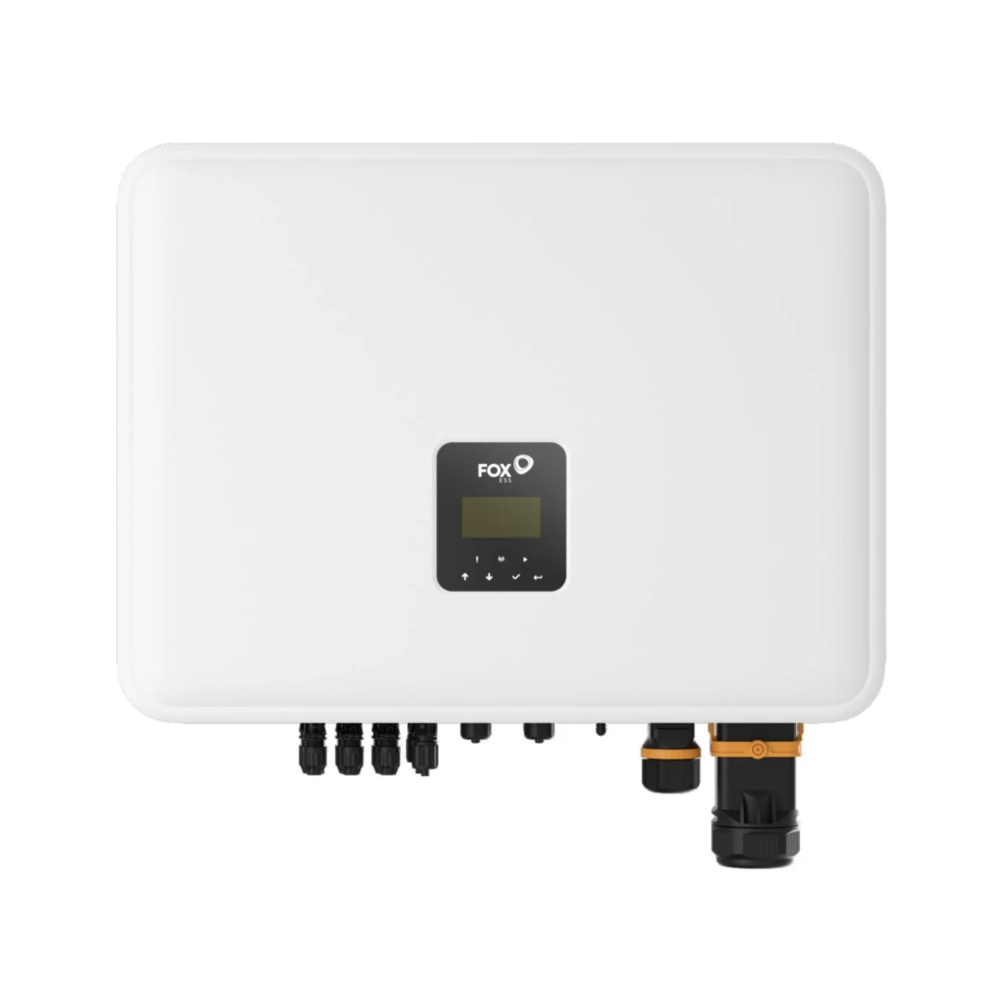

Fox ESS H3-5.0-Smart Hybrid-Wechselrichter 5 kW – 3-phasig, 3 MPPT, EPS

Fox ESS H3-5.0-Smart Hybrid-Wechselrichter 5 kW

Der Fox ESS H3-5.0-Smart ist ein dreiphasiger Hybrid-Wechselrichter für moderne Photovoltaikanlagen mit optionalem Hochvolt-Batteriespeicher. Er kombiniert PV-Erzeugung, Batterieanbindung, Hausversorgung und einen dreiphasigen Ersatzstromausgang innerhalb eines kompakten Systems.

Mit 5 kW AC-Nennleistung, bis zu 11 kWp PV-Generatorleistung und drei unabhängigen MPP-Trackern bietet der Wechselrichter eine hohe Flexibilität bei der Planung privater Photovoltaikanlagen.

Bis zu 11 kWp PV-Generatorleistung

Der Fox ESS H3-5.0-Smart unterstützt eine maximale PV-Generatorleistung von:

11.000 Wp

Auch die maximal empfohlene DC-Eingangsleistung beträgt beim 5-kW-Modell 11.000 W.

Die wichtigsten PV-Daten:

• maximale DC-Spannung: 1.000 V
• nominale DC-Betriebsspannung: 620 V
• minimale PV-Betriebsspannung: 90 V
• Startspannung: 140 V
• MPPT-Spannungsbereich: 120–950 V
• 3 unabhängige MPPT
• 1 PV-String je MPPT
• insgesamt 3 PV-String-Eingänge
• maximaler Eingangsstrom je MPPT: 20 A
• maximaler Kurzschlussstrom je MPPT: 25 A
• maximale Eingangsleistung je MPPT: 10.000 W

Drei unabhängige MPP-Tracker

Der H3-5.0-Smart besitzt 3 separate MPP-Tracker.

Dadurch können beispielsweise unterschiedlich ausgerichtete Modulflächen getrennt geregelt werden. Bei einem Gebäude mit mehreren Dachausrichtungen können beispielsweise Ost-, Süd- und Westflächen jeweils einem eigenen Tracker zugeordnet werden, sofern die elektrische Stringauslegung innerhalb der zulässigen Grenzwerte liegt.

Gerade für komplexere Dachflächen bietet die Aufteilung auf drei unabhängige Tracker zusätzliche Flexibilität.

Für Hochvolt-LFP-Batteriespeicher vorbereitet

Der H3 Smart ist für die Kombination mit kompatiblen Fox ESS Hochvolt-Batteriesystemen auf LFP-Basis ausgelegt.

Die Batterieschnittstelle bietet:

• Batterietyp: Lithium-Ionen-Batterie / LFP
• Batteriespannungsbereich: 100–800 V
• minimale Betriebsspannung: 100 V
• minimale Batteriespannung bei voller AC-Last beim 5-kW-Modell: 108 V
• maximaler Lade-/Entladestrom: 50 A
• Kommunikation: CAN

Welche konkrete Fox ESS Batterie verwendet werden kann, sollte anhand der aktuellen Kompatibilitätsfreigabe für das jeweilige Batteriesystem geprüft werden.

Der Batteriespeicher ist bei einem einzelnen Wechselrichterartikel nicht automatisch enthalten.

5 kW dreiphasige Ausgangsleistung

Im regulären Netzbetrieb stellt der H3-5.0-Smart eine AC-Nennleistung von:

5.000 W

bereit.

Die maximale Scheinleistung beträgt:

5.500 VA

Weitere AC-Daten:

• Netzanschluss: 3L / N / PE
• Nennspannung: 400/230 V bzw. 380/220 V
• Netzfrequenz: 50 / 60 Hz
• Nennausgangsstrom je Phase: 7,6 A
• maximaler Ausgangsstrom je Phase: 8,3 A
• Leistungsfaktor: 1, einstellbar von 0,8 kapazitiv bis 0,8 induktiv
• Gesamtklirrfaktor THDi: <3 % bei Nennleistung

Dreiphasiger EPS-Ausgang

Der Fox ESS H3-5.0-Smart verfügt über einen separaten dreiphasigen EPS-Ausgang für die Ersatzstromversorgung.

Beim 5-kW-Modell stehen zur Verfügung:

• EPS-Nennscheinleistung: 5.000 VA
• EPS-Spitzenleistung: 6.000 VA für 60 Sekunden
• EPS-Ausgangsspannung: 400/230 V bzw. 380/220 V
• Frequenz: 50 / 60 Hz
• maximaler EPS-Strom je Phase: 7,2 A
• Umschaltzeit: unter 10 ms
• Spannungsverzerrung THDv: <3 % bei linearer Last

Damit können entsprechend angeschlossene Ersatzstromverbraucher bei einem Netzausfall weiter versorgt werden.

Die tatsächlich verfügbare Leistung hängt unter anderem vom angeschlossenen Batteriesystem, dessen Ladezustand, der PV-Erzeugung und der elektrischen Auslegung der Anlage ab.

Bis zu 6 kVA für 60 Sekunden

Im EPS-Betrieb kann der H3-5.0-Smart für maximal 60 Sekunden eine Scheinleistung von:

6.000 VA

bereitstellen.

Diese kurzfristige Leistungsreserve kann bei geeigneten Verbrauchern mit erhöhtem Anlaufstrom hilfreich sein.

Die 6 kVA dürfen jedoch nicht als dauerhaft verfügbare 6-kW-Ersatzstromleistung verstanden werden. Dauerhaft sind beim 5-kW-Modell 5 kVA vorgesehen.

Schnelle Umschaltung unter 10 ms

Fox ESS gibt für den Wechsel in den EPS-Betrieb eine Umschaltzeit von:

<10 ms

an.

Dadurch können entsprechend angeschlossene Verbraucher bei geeigneter Anlagenkonfiguration sehr schnell auf die Ersatzstromversorgung umgeschaltet werden.

Eine fachgerechte elektrische Planung und Installation des EPS-Stromkreises ist hierfür erforderlich.

Hoher MPPT-Wirkungsgrad

Der H3-5.0-Smart erreicht:

• maximalen Wechselrichter-Wirkungsgrad: 97,3 %
• europäischen Wirkungsgrad: 97,2 %
• maximalen MPPT-Wirkungsgrad: 99,9 %

Umfangreiche Kommunikationsmöglichkeiten

Der H3 Smart bietet zahlreiche Schnittstellen für Monitoring, Batteriesystem und Energiemanagement.

Unterstützt werden unter anderem:

• Ethernet
• EMS über RS485
• Meter-Schnittstelle
• WLAN
• LAN
• Bluetooth
• optional 4G
• DRM
• Rundsteuerung / Ripple Control
• USB
• BMS über CAN
• SG Ready

Die Fernüberwachung erfolgt über das FoxCloud 2.0 System per Smartphone beziehungsweise Webportal.

Integrierte Schutzfunktionen

Der H3-5.0-Smart verfügt unter anderem über:

• PV-Verpolungsschutz
• Batterierückstromschutz
• Anti-Islanding-Schutz
• AC-Kurzschlussschutz
• Ableitstromschutz
• Isolationswiderstandsüberwachung
• Überstromschutz
• Übertemperaturschutz
• DC-Schalter
• DC-Überspannungsschutz Typ II
• AC-Überspannungsschutz Typ II

Ein AFCI-Lichtbogenschutz ist optional und sollte daher nicht als serienmäßige Ausstattung beworben werden.

Natürliche Kühlung und leiser Betrieb

Das 5-kW-Modell arbeitet mit:

natürlicher Kühlung

und benötigt laut aktuellem Datenblatt keine aktive Lüfterkühlung.

Fox ESS gibt eine normale Geräuschemission von:

unter 40 dB

an.

Damit ist die kleinere H3-Smart-Ausführung vergleichsweise leise.

IP65 für Innen- und Außenbereiche

Das Gehäuse besitzt die Schutzart IP65 und ist laut Fox ESS für eine geeignete Außeninstallation vorgesehen.

Weitere Umgebungsdaten:

• Betriebstemperatur: –25 °C bis +60 °C
• Leistungsreduzierung ab 45 °C
• Lagertemperatur: –40 °C bis +70 °C
• relative Luftfeuchtigkeit: 0–100 %
• maximale Betriebshöhe: unter 4.000 m
• Leistungsreduzierung oberhalb von 2.000 m
• Schutzklasse I

Kompakte Wandmontage

Die Abmessungen betragen:

600 × 450 × 226 mm

Das Nettogewicht liegt bei:

34 kg

Der Wechselrichter ist für die Wandmontage vorgesehen.

Aktuelle Herstellergarantie

Nach der aktuellen europäischen Fox-ESS-Garantierichtlinie beträgt die Standard-Herstellergarantie 5 Jahre.

Abhängig von Registrierung, Produktberechtigung und den jeweils geltenden FoxPro-Bedingungen sind Garantieverlängerungen möglich.

Für den Shop würde ich deshalb nicht pauschal mit 10 Jahren Standardgarantie werben, sofern Ihre Lieferantenposition keine entsprechende zusätzliche Garantie ausdrücklich enthält.

Produktmerkmale

• Hersteller: Fox ESS
• Serie: H3 Smart
• Offizielle Modellbezeichnung: H3-5.0-Smart
• Handelsbezeichnung teilweise: H3-5K-Smart
• Produkttyp: Hybrid-Wechselrichter
• Netzanschluss: dreiphasig
• AC-Nennleistung: 5.000 W
• Max. AC-Scheinleistung: 5.500 VA
• Nennausgangsstrom: 7,6 A je Phase
• Max. Ausgangsstrom: 8,3 A je Phase
• Netzspannung: 400/230 V bzw. 380/220 V
• Netzfrequenz: 50 / 60 Hz
• Max. PV-Generatorleistung: 11.000 Wp
• Max. empfohlene DC-Leistung: 11.000 W
• Max. DC-Spannung: 1.000 V
• Nominale DC-Spannung: 620 V
• Min. PV-Betriebsspannung: 90 V
• Startspannung: 140 V
• MPPT-Spannungsbereich: 120–950 V
• Anzahl MPPT: 3
• Strings je MPPT: 1
• PV-Strings gesamt: 3
• Max. Eingangsstrom je MPPT: 20 A
• Max. Kurzschlussstrom je MPPT: 25 A
• Max. Eingangsleistung je MPPT: 10.000 W
• Batterietyp: LFP
• Batteriespannungsbereich: 100–800 V
• Min. Batteriebetriebsspannung: 100 V
• Min. Batteriespannung bei voller AC-Last: 108 V
• Max. Lade-/Entladestrom: 50 A
• Batteriekommunikation: CAN
• EPS: dreiphasig
• EPS-Nennscheinleistung: 5.000 VA
• EPS-Spitzenleistung: 6.000 VA für 60 Sekunden
• Max. EPS-Strom: 7,2 A je Phase
• EPS-Umschaltzeit: <10 ms
• Max. Wirkungsgrad: 97,3 %
• Europäischer Wirkungsgrad: 97,2 %
• MPPT-Wirkungsgrad: 99,9 %
• DC-Überspannungsschutz: Typ II
• AC-Überspannungsschutz: Typ II
• AFCI: optional
• DC-Schalter: integriert
• Kommunikation: Ethernet, RS485, Meter, WLAN, LAN, Bluetooth, USB und CAN
• 4G: optional
• SG Ready: unterstützt
• Monitoring: FoxCloud 2.0
• Kühlung: natürliche Kühlung
• Geräuschemission: <40 dB
• Schutzart: IP65
• Schutzklasse: I
• Betriebstemperatur: –25 °C bis +60 °C
• Derating: ab 45 °C
• Max. Betriebshöhe: <4.000 m
• Derating Höhe: oberhalb 2.000 m
• Standby-Verbrauch: 20–25 W
• Abmessungen B × H × T: 600 × 450 × 226 mm
• Nettogewicht: 34 kg
• Montage: Wandmontage
• Standard-Herstellergarantie: 5 Jahre gemäß aktueller Garantierichtlinie
