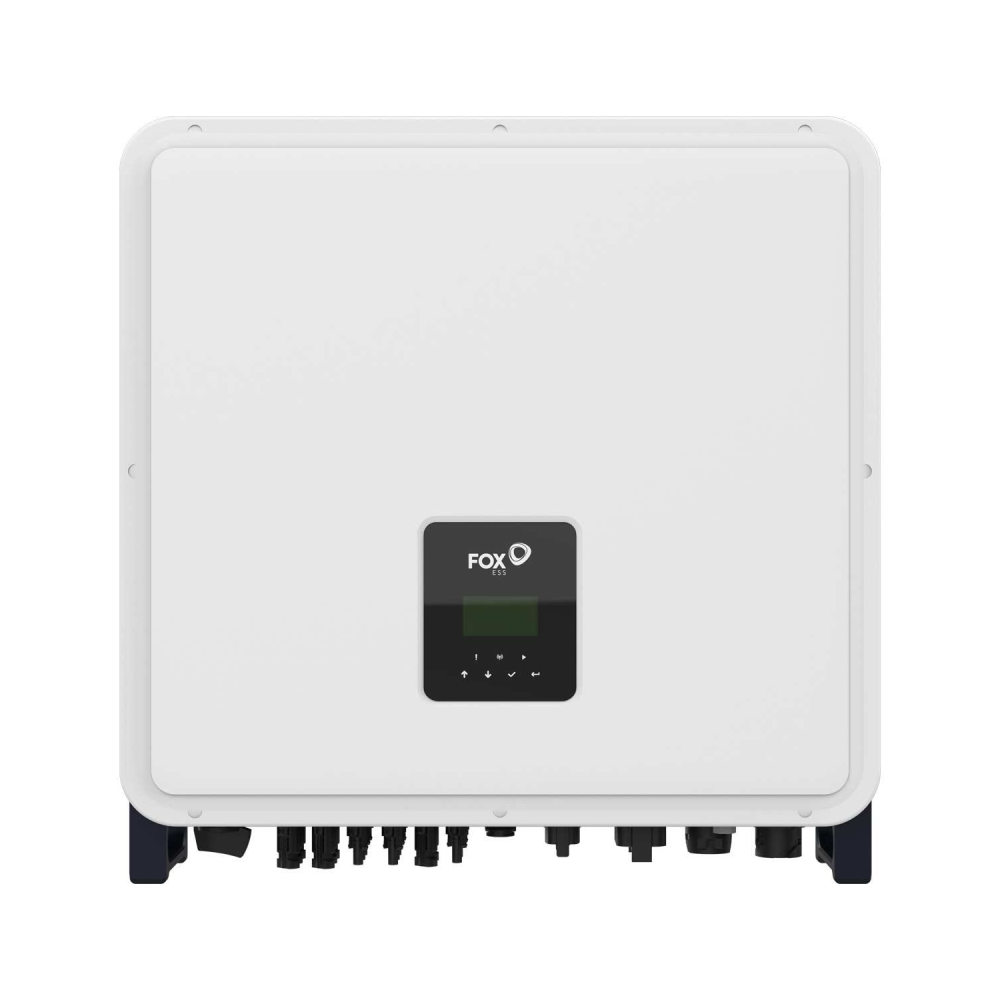

Fox ESS H3-Pro-25.0 25 kW Hybrid-Wechselrichter 3-phasig mit 3 MPPT & EPS

Fox ESS H3-Pro-25.0 Hybrid-Wechselrichter 25 kW

Der Fox ESS H3-Pro-25.0 ist ein dreiphasiger Hybrid-Wechselrichter für leistungsstarke Photovoltaikanlagen mit Hochvolt-Batteriespeicher. Er kombiniert PV-Erzeugung, Batteriespeicherung, Netzversorgung und einen dreiphasigen Ersatzstromausgang innerhalb eines leistungsfähigen Energiesystems.

Mit 25 kW AC-Nennleistung, bis zu 50 kWp PV-Generatorleistung und drei unabhängigen MPP-Trackern mit insgesamt sechs PV-String-Eingängen eignet sich der Wechselrichter besonders für größere private Photovoltaikanlagen und anspruchsvolle Speichersysteme. Fox ESS

Bis zu 50 kWp PV-Generatorleistung

Der Fox ESS H3-Pro-25.0 unterstützt eine maximale PV-Generatorleistung von:

50.000 Wp

Die maximal empfohlene DC-Leistung beträgt beim 25-kW-Modell:

12.500 / 12.500 / 12.500 W

und damit insgesamt 37.500 W.

Die wichtigsten PV-Daten:

• maximale DC-Spannung: 1.000 V
• nominale DC-Betriebsspannung: 750 V
• Startspannung: 160 V
• MPPT-Spannungsbereich: 150–850 V
• MPPT-Spannungsbereich bei Volllast: 280–850 V
• 3 unabhängige MPPT
• 2 PV-Strings je MPPT
• insgesamt 6 PV-String-Eingänge
• maximaler Eingangsstrom je MPPT: 32 A
• maximaler Kurzschlussstrom je MPPT: 40 A

Fox ESS weist zusätzlich darauf hin, dass bei einer PV-Eingangsspannung oberhalb von 955 V ein PV-Überspannungsfehler gemeldet wird. Fox ESS

Drei unabhängige MPP-Tracker

Der H3-Pro-25.0 besitzt 3 separate MPP-Tracker.

Jedem Tracker können zwei PV-Strings zugeordnet werden. Dadurch stehen insgesamt sechs String-Eingänge zur Verfügung.

Die Aufteilung lautet:

• MPPT 1: 2 Strings
• MPPT 2: 2 Strings
• MPPT 3: 2 Strings

Dadurch können größere Modulfelder und unterschiedlich ausgerichtete Dachflächen flexibel aufgeteilt werden, sofern Spannung, Strom und Leistung innerhalb der zulässigen Grenzwerte liegen.

Gerade bei größeren Photovoltaikanlagen bietet die Aufteilung auf drei MPP-Tracker zusätzliche Möglichkeiten bei der Stringplanung. Fox ESS

Für Hochvolt-Batteriespeicher vorbereitet

Der H3 Pro ist für die Kombination mit kompatiblen Fox ESS Hochvolt-Batteriesystemen ausgelegt.

Die Batterieschnittstelle bietet:

• Batterietyp: Lithiumbatterie
• Batteriespannungsbereich: 150–800 V
• Batteriespannungsbereich bei voller AC-Leistung beim 25-kW-Modell: 270–790 V
• 2 Batterieeingänge
• maximaler Lade-/Entladestrom: 50 + 50 A
• Kommunikation: CAN

Durch die zwei Batterieeingänge kann der Wechselrichter für leistungsstarke Speicherkonfigurationen eingesetzt werden.

Welche konkrete Fox ESS Batterie verwendet werden kann, sollte anhand der aktuellen Kompatibilitätsfreigabe für das jeweilige Batteriesystem geprüft werden.

Der Batteriespeicher ist bei einem einzelnen Wechselrichterartikel nicht automatisch enthalten. Fox ESS

25 kW dreiphasige Ausgangsleistung

Im regulären Netzbetrieb stellt der H3-Pro-25.0 eine AC-Nennleistung von:

25.000 VA

bereit.

Die maximale Scheinleistung beträgt:

27.500 VA

Weitere AC-Daten:

• Netzanschluss: 3L / N / PE
• Nennspannung: 400/230 V bzw. 380/220 V
• Netzfrequenz: 50 / 60 Hz
• maximaler Ausgangsstrom je Phase: 41,7 A
• Leistungsfaktor: 1, einstellbar von 0,8 kapazitiv bis 0,8 induktiv
• Gesamtklirrfaktor THDi: <3 % bei Nennleistung
• Frequenzabhängige Leistungsregelung: vorhanden Fox ESS

Bis zu 35 kVA AC-Eingangsleistung

Der AC-Eingang des H3-Pro-25.0 unterstützt eine maximale Leistung von:

35.000 VA

Der maximale Eingangsstrom beträgt:

53,0 A je Phase

Dadurch ist der Wechselrichter für entsprechend leistungsstarke Hybrid- und Speichersysteme ausgelegt. Fox ESS

Dreiphasiger EPS-Ausgang

Der Fox ESS H3-Pro-25.0 verfügt über einen separaten dreiphasigen EPS-Ausgang für die Ersatzstromversorgung.

Beim 25-kW-Modell stehen zur Verfügung:

• EPS-Nennscheinleistung: 25.000 VA
• EPS-Spitzenleistung: 30.000 VA für 60 Sekunden
• EPS-Ausgangsspannung: 400/230 V bzw. 380/220 V
• Frequenz: 50 / 60 Hz
• EPS-Ausgangsstrom je Phase: 37,9 A
• Umschaltzeit: unter 10 ms
• Spannungsverzerrung THDv: <3 % bei Nennleistung

Damit können entsprechend angeschlossene Ersatzstromverbraucher bei einem Netzausfall weiter versorgt werden.

Die tatsächlich verfügbare Leistung hängt unter anderem vom angeschlossenen Batteriesystem, dessen Ladezustand, der PV-Erzeugung und der elektrischen Auslegung der Anlage ab. Fox ESS

Bis zu 30 kVA für 60 Sekunden

Im EPS-Betrieb kann der H3-Pro-25.0 für maximal 60 Sekunden eine Scheinleistung von:

30.000 VA

bereitstellen.

Diese kurzfristige Leistungsreserve kann insbesondere bei Verbrauchern mit hohen Einschalt- oder Anlaufströmen hilfreich sein.

Die 30 kVA dürfen jedoch nicht als dauerhaft verfügbare 30-kW-Ersatzstromleistung verstanden werden. Dauerhaft sind beim H3-Pro-25.0 25 kVA vorgesehen. Fox ESS

Schnelle Umschaltung unter 10 ms

Fox ESS gibt für den Wechsel in den EPS-Betrieb eine Umschaltzeit von:

<10 ms

an.

Dadurch können entsprechend angeschlossene Verbraucher bei geeigneter Anlagenkonfiguration sehr schnell auf die Ersatzstromversorgung umgeschaltet werden.

Eine fachgerechte elektrische Planung und Installation des EPS-Stromkreises ist hierfür erforderlich. Fox ESS

Parallelbetrieb mit bis zu 10 Wechselrichtern

Die H3-Pro-Serie unterstützt laut Hersteller den Parallelbetrieb von:

bis zu 10 Wechselrichtern

Dadurch lassen sich größere Energiesysteme entsprechend skalieren.

Die Auslegung und Kommunikation mehrerer Geräte muss dabei nach den Vorgaben von Fox ESS erfolgen. Fox ESS

Hoher MPPT-Wirkungsgrad

Der H3-Pro-25.0 erreicht:

• maximalen Wechselrichter-Wirkungsgrad: 97,8 %
• europäischen Wirkungsgrad: 97,4 %
• maximalen MPPT-Wirkungsgrad: 99,9 %
• maximalen Wirkungsgrad Batterie zu AC: 97,6 %
• maximalen Wirkungsgrad PV zu Batterie: 98,1 % Fox ESS

Umfangreiche Kommunikationsmöglichkeiten

Der H3 Pro bietet verschiedene Schnittstellen für Monitoring, Batteriesystem und Energiemanagement.

Unterstützt werden unter anderem:

• Ethernet
• Meter-Schnittstelle
• WLAN
• optional 4G
• DRM
• USB
• BMS über CAN
• RS485

Die Fernüberwachung erfolgt über das FoxCloud V2.0 System per Smartphone beziehungsweise Webportal. Fox ESS

Integrierte Schutzfunktionen

Der H3-Pro-25.0 verfügt unter anderem über:

• PV-Rückstromschutz
• Batterierückstromschutz
• Anti-Islanding-Schutz
• Ausgangs-Kurzschlussschutz
• Fehlerstromüberwachung / RCMU
• Isolationsmessung
• Rückstromsperre
• Überstromschutz
• Temperaturschutz
• DC-Überspannungsschutz Typ II
• AC-Überspannungsschutz Typ II

Folgende Funktionen werden im aktuellen Datenblatt als optional angegeben:

• AFCI-Lichtbogenschutz
• DC-Schalter
• Stringüberwachung

Diese Funktionen sollten deshalb nicht automatisch als serienmäßige Ausstattung beworben werden. Fox ESS

Intelligente Lüfterkühlung

Das 25-kW-Modell arbeitet mit:

intelligenter Lüfterkühlung

Aufgrund der hohen Leistung wird der Wechselrichter aktiv gekühlt.

Fox ESS gibt für den H3-Pro-25.0 eine normale Geräuschemission von:

unter 60 dB

an.

Bei der Wahl des Installationsortes sollte die aktive Lüfterkühlung entsprechend berücksichtigt werden. Fox ESS

IP65 für Innen- und Außenbereiche

Das Gehäuse besitzt die Schutzart IP65 und ist laut Fox ESS für eine geeignete Außeninstallation vorgesehen.

Weitere Umgebungsdaten:

• Betriebstemperatur: –25 °C bis +60 °C
• Leistungsreduzierung ab 45 °C
• Lagertemperatur: –40 °C bis +70 °C
• relative Luftfeuchtigkeit: 0–95 %, nicht kondensierend
• maximale Betriebshöhe: unter 4.000 m
• Schutzklasse I Fox ESS

Leistungsstarke Wandmontage

Die Abmessungen betragen:

600 × 560 × 225 mm

Das Nettogewicht liegt bei:

52,5 kg

Das Bruttogewicht beträgt:

57,5 kg

Der Wechselrichter ist für die Wandmontage vorgesehen. Fox ESS

Aktuelle Herstellergarantie

Nach der aktuell veröffentlichten europäischen Fox-ESS-Garantierichtlinie beträgt die Standard-Herstellergarantie 5 Jahre.

Garantieverlängerungen können abhängig von Produkt, Registrierung und den jeweils gültigen FoxPro-Bedingungen möglich sein.

Für den Shop würde ich deshalb auch beim H3-Pro-25.0 nicht pauschal mit 10 Jahren Standardgarantie werben, sofern Ihre konkrete Lieferantenposition keine zusätzliche Garantie ausdrücklich bestätigt. Fox ESS

Produktmerkmale

• Hersteller: Fox ESS
• Serie: H3 Pro
• Offizielle Modellbezeichnung: H3-Pro-25.0
• Produkttyp: Hybrid-Wechselrichter
• Netzanschluss: dreiphasig
• AC-Nennleistung: 25.000 VA
• Max. AC-Scheinleistung: 27.500 VA
• Max. Ausgangsstrom: 41,7 A je Phase
• Netzspannung: 400/230 V bzw. 380/220 V
• Netzfrequenz: 50 / 60 Hz
• Max. PV-Generatorleistung: 50.000 Wp
• Max. empfohlene DC-Leistung: 12.500 / 12.500 / 12.500 W
• Max. empfohlene DC-Leistung gesamt: 37.500 W
• Max. DC-Spannung: 1.000 V
• Nominale DC-Spannung: 750 V
• Startspannung: 160 V
• MPPT-Spannungsbereich: 150–850 V
• MPPT-Spannungsbereich bei Volllast: 280–850 V
• Anzahl MPPT: 3
• Strings je MPPT: 2
• PV-Strings gesamt: 6
• Max. Eingangsstrom je MPPT: 32 A
• Max. Kurzschlussstrom je MPPT: 40 A
• Batterietyp: Lithiumbatterie / Hochvolt
• Batteriespannungsbereich: 150–800 V
• Batteriespannung bei voller AC-Leistung: 270–790 V
• Batterieeingänge: 2
• Max. Lade-/Entladestrom: 50 + 50 A
• Batteriekommunikation: CAN
• Max. AC-Eingangsleistung: 35.000 VA
• Max. AC-Eingangsstrom: 53,0 A je Phase
• EPS: dreiphasig
• EPS-Nennscheinleistung: 25.000 VA
• EPS-Spitzenleistung: 30.000 VA für 60 Sekunden
• EPS-Ausgangsstrom: 37,9 A je Phase
• EPS-Umschaltzeit: <10 ms
• Parallelbetrieb: bis zu 10 Wechselrichter
• Max. Wirkungsgrad: 97,8 %
• Europäischer Wirkungsgrad: 97,4 %
• MPPT-Wirkungsgrad: 99,9 %
• Batterie-zu-AC-Wirkungsgrad: 97,6 %
• PV-zu-Batterie-Wirkungsgrad: 98,1 %
• DC-Überspannungsschutz: Typ II
• AC-Überspannungsschutz: Typ II
• AFCI: optional
• DC-Schalter: optional
• Stringüberwachung: optional
• Kommunikation: Ethernet, Meter, WLAN, USB, CAN und RS485
• 4G: optional
• Monitoring: FoxCloud V2.0
• Kühlung: intelligenter Lüfter
• Geräuschemission: <60 dB
• Schutzart: IP65
• Schutzklasse: I
• Betriebstemperatur: –25 °C bis +60 °C
• Derating: ab 45 °C
• Max. Betriebshöhe: <4.000 m
• Eigenverbrauch: 18 W im kalten Standby / 200 W im warmen Standby
• Abmessungen B × H × T: 600 × 560 × 225 mm
• Nettogewicht: 52,5 kg
• Bruttogewicht: 57,5 kg
• Montage: Wandmontage
• Standard-Herstellergarantie: 5 Jahre gemäß aktueller Garantierichtlinie
