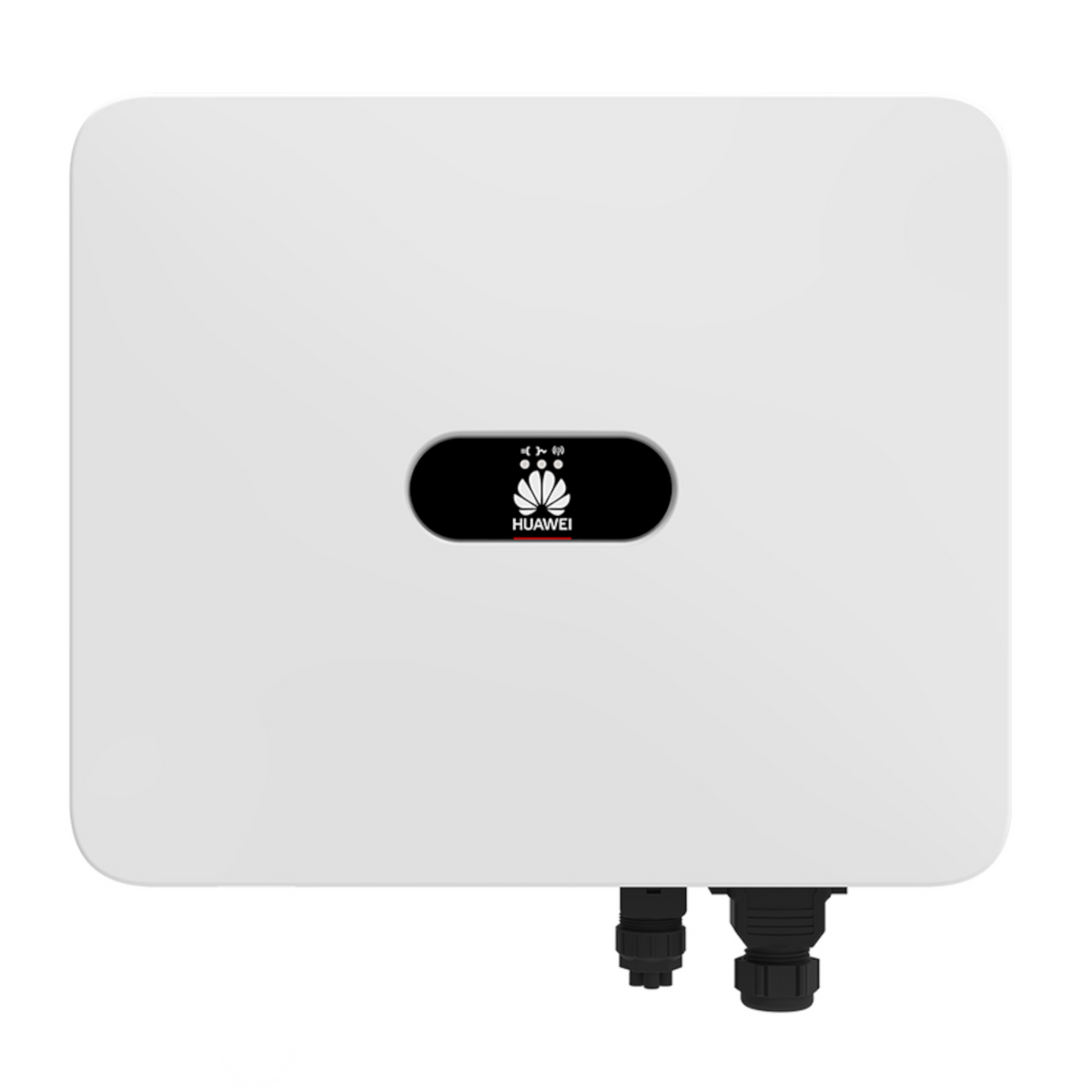

Huawei SUN2000-25K-MB0 Hybrid-Wechselrichter 25 kW – 3-phasig, 2 MPPT

Der Huawei SUN2000-25K-MB0 ist ein leistungsstarker dreiphasiger Hybrid-Wechselrichter mit 25 kW AC-Nennleistung für größere Photovoltaikanlagen mit optionalem Hochvolt-Batteriespeicher.

Als Smart Energy Controller verbindet er PV-Erzeugung, Batteriespeicherung und intelligentes Energiemanagement innerhalb des Huawei FusionSolar-Systems. Zwei unabhängige MPP-Tracker mit insgesamt vier PV-Eingängen sowie zwei Batterieanschlüsse ermöglichen eine flexible Auslegung leistungsstarker PV- und Speichersysteme.

Bis zu 37,5 kWp PV-Leistung

Der SUN2000-25K-MB0 unterstützt eine empfohlene maximale PV-Generatorleistung von:

37.500 Wp

Die wichtigsten PV-Eingangsdaten:

• maximale PV-Eingangsspannung: 1.100 V
• Startspannung: 200 V
• MPPT-Betriebsspannungsbereich: 200–1.000 V
• MPPT-Spannungsbereich bei Volllast: 530–800 V
• Nenneingangsspannung: 600 V
• 2 unabhängige MPPT
• insgesamt bis zu 4 PV-Eingänge
• maximaler Eingangsstrom je MPPT: 30 A bei zwei Strings
• maximaler Eingangsstrom bei einem einzelnen String: 20 A
• maximaler Kurzschlussstrom je MPPT: 40 A

Damit eignet sich der Wechselrichter für größere Modulfelder und unterschiedliche Dachausrichtungen.

Zwei Anschlüsse für Batteriespeicher

Der SUN2000-25K-MB0 verfügt über zwei Batterieanschlüsse für kompatible Huawei Hochvolt-Speichersysteme.

Huawei bestätigt unter anderem die Kompatibilität mit:

• LUNA2000-5/10/15-S0
• LUNA2000-7/14/21-S1

Der unterstützte Batteriespannungsbereich beträgt:

600 bis 980 V

Der maximale Betriebsstrom beträgt 26,25 A je Batteriestrang.

Bis zu 25 kW Lade- und Entladeleistung

Mit einem entsprechend dimensionierten Batteriesystem unterstützt der SUN2000-25K-MB0 hohe Lade- und Entladeleistungen.

Huawei gibt an:

• maximale Ladeleistung mit einem Batteriestrang: 21 kW
• maximale Ladeleistung mit zwei Batteriesträngen: 25 kW
• maximale Entladeleistung: 25 kW

Die tatsächlich verfügbare Leistung hängt vom angeschlossenen Batteriesystem, dessen Konfiguration und den aktuellen Betriebsbedingungen ab.

25 kW dreiphasige Ausgangsleistung

Im normalen Netzbetrieb stellt der SUN2000-25K-MB0 eine AC-Nennleistung von:

25.000 W

bereit.

Die maximale Wirkleistung sowie maximale Scheinleistung betragen jeweils:

27.500 W / 27.500 VA

Bei einem 400-V-Netz gelten:

• AC-Nennausgangsstrom: 36,1 A
• maximaler AC-Ausgangsstrom: 39,9 A

Unterstützte Netzspannungen sind unter anderem:

• 220 / 380 V
• 230 / 400 V
• 240 / 415 V

Die Nennfrequenz beträgt 50 / 60 Hz.

Dreiphasiger Backup-Betrieb mit SmartGuard

Der SUN2000-25K-MB0 kann in Verbindung mit dem Huawei SmartGuard-63A-T0 in eine dreiphasige Backup-Lösung integriert werden.

Wichtig: Im tatsächlichen netzentkoppelten Betrieb beträgt die Leistung bei der MB0-Serie unabhängig von der 25-kW-Netznennleistung:

• netzentkoppelte Nennscheinleistung: 8.300 VA
• maximale netzentkoppelte Scheinleistung: 9.130 VA

Die Umschaltung zwischen Netz- und Backup-Betrieb erfolgt beim MB0 mit kompatiblem SmartGuard innerhalb von maximal 100 ms.

Damit sollte der SUN2000-25K-MB0 nicht als „25-kW-Notstromwechselrichter“ beworben werden.

SmartGuard-63A-T0

Der kompatible SmartGuard unterstützt auf der Netzseite Ströme von bis zu 63 A.

Bei einem MB0-System kann maximal ein MB0-Wechselrichter direkt am SmartGuard betrieben werden.

SmartGuard und Wechselrichter sind separate Komponenten. Der SmartGuard gehört daher nicht automatisch zum Lieferumfang des SUN2000-25K-MB0.

Hoher Wirkungsgrad

Der Huawei SUN2000-25K-MB0 erreicht:

• maximalen Wirkungsgrad: 98,4 %
• europäischen gewichteten Wirkungsgrad: 98,2 %

AFCI-Lichtbogenschutz

Der SUN2000-25K-MB0 verfügt über einen integrierten AFCI-Lichtbogenschutz.

Dieser unterstützt die Erkennung gefährlicher Lichtbogenfehler auf der DC-Seite und ergänzt die weiteren elektrischen Schutzfunktionen des Wechselrichters.

Umfangreiche Schutzfunktionen

Zu den von Huawei angegebenen Schutzfunktionen gehören unter anderem:

• eingangsseitige DC-Trennvorrichtung
• Schutz vor Inselbildung
• AC-Überstromschutz
• DC-Verpolungsschutz
• DC-Überspannungsschutz Typ II
• AC-Überspannungsschutz, kompatibel mit Schutzklasse Typ II
• Isolationswiderstandsüberwachung
• Fehlerstromüberwachung
• AFCI-Lichtbogenschutz

FusionSolar Monitoring

Der SUN2000-25K-MB0 verfügt über integriertes WLAN und kann über die Huawei FusionSolar App eingerichtet und überwacht werden.

Unterstützt werden unter anderem:

• integriertes WLAN
• RS485
• WLAN / Ethernet über optionalen Smart Dongle-WLAN-FE
• Mobilfunk über optionalen Smart Dongle-4G
• SmartAssistant optional

Optionale Kommunikations- und Energiemanagementkomponenten sind nicht automatisch Bestandteil des Lieferumfangs.

Huawei Leistungsoptimierer

Der SUN2000-25K-MB0 unterstützt kompatible Huawei Leistungsoptimierer.

Huawei nennt für die MB0-Serie:

• SUN2000-450W-P2
• SUN2000-600W-P
• MERC-1100W-P
• MERC-1300W-P

Welcher Optimierer für die jeweilige PV-Anlage eingesetzt werden kann, muss anhand der Modul- und Systemkonfiguration geprüft werden.

IP66 und intelligente Luftkühlung

Der Wechselrichter besitzt die Schutzart IP66.

Die Kühlung erfolgt über eine intelligente Luftkühlung.

Der zulässige Betriebstemperaturbereich beträgt:

–25 °C bis +60 °C

Die maximale Betriebshöhe liegt bei 4.000 m, wobei oberhalb von 2.000 m eine Leistungsreduzierung erfolgt.

Produktmerkmale

• Hersteller: Huawei
• Serie: SUN2000 MB0
• Modell: SUN2000-25K-MB0
• Produkttyp: Hybrid-Wechselrichter / Smart Energy Controller
• Netzanschluss: dreiphasig
• AC-Nennleistung: 25.000 W
• Max. Wirkleistung: 27.500 W
• Max. Scheinleistung: 27.500 VA
• AC-Nennstrom bei 400 V: 36,1 A
• Max. AC-Ausgangsstrom bei 400 V: 39,9 A
• Empfohlene max. PV-Leistung: 37.500 Wp
• Max. PV-Eingangsspannung: 1.100 V
• Startspannung: 200 V
• MPPT-Spannungsbereich: 200–1.000 V
• Volllast-MPPT-Bereich: 530–800 V
• Nenneingangsspannung: 600 V
• Anzahl MPPT: 2
• Max. Anzahl PV-Eingänge: 4
• Max. Eingangsstrom je MPPT: 30 A bei zwei Strings
• Max. Eingangsstrom einzelner String: 20 A
• Max. Kurzschlussstrom je MPPT: 40 A
• Batterieanschlüsse: 2
• Kompatible Batterieserien: Huawei LUNA2000-S0 / LUNA2000-S1
• Batteriespannungsbereich: 600–980 V
• Max. Batteriestrom: 26,25 A je Batteriestrang
• Max. Ladeleistung mit einem Batteriestrang: 21 kW
• Max. Ladeleistung mit zwei Batteriesträngen: 25 kW
• Max. Batterieentladeleistung: 25 kW
• Backup-kompatibel: ja, mit SmartGuard-63A-T0
• Netzentkoppelte Nennscheinleistung: 8.300 VA
• Max. netzentkoppelte Scheinleistung: 9.130 VA
• SmartGuard-Umschaltzeit bei MB0: ≤100 ms
• Max. Wirkungsgrad: 98,4 %
• Europäischer Wirkungsgrad: 98,2 %
• AFCI: ja
• DC-Überspannungsschutz: Typ II
• AC-Überspannungsschutz: kompatibel mit Typ II
• Integriertes WLAN: ja
• RS485: ja
• Monitoring: Huawei FusionSolar
• Kühlung: intelligente Luftkühlung
• Schutzart: IP66
• Betriebstemperatur: –25 °C bis +60 °C
• Relative Luftfeuchtigkeit: 0–100 %
• Max. Betriebshöhe: 4.000 m, Leistungsreduzierung oberhalb 2.000 m
• Abmessungen B × H × T: 546 × 460 × 228 mm
• Gewicht: 21 kg
• Netzfrequenz: 50 / 60 Hz
• Max. parallel betreibbare Wechselrichter mit Smart String ESS: 3
• Kompatible Optimierer: SUN2000-450W-P2, SUN2000-600W-P, MERC-1100W-P, MERC-1300W-P
