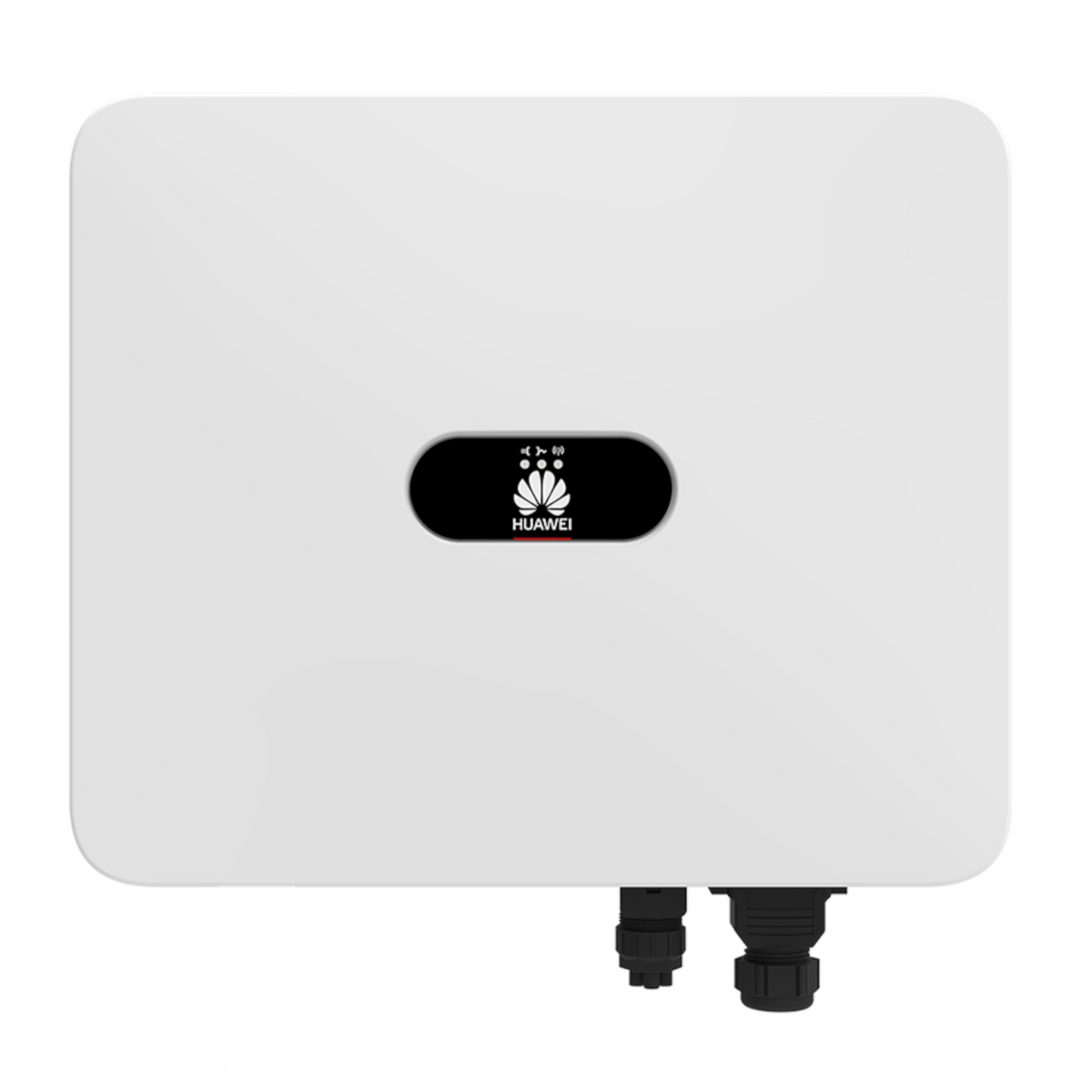

Huawei SUN2000-17K-MB0 Hybrid-Wechselrichter 17 kW – 3-phasig, 2 MPPT

Der Huawei SUN2000-17K-MB0 ist ein dreiphasiger Hybrid-Wechselrichter mit 17 kW Nennleistung für größere Photovoltaikanlagen mit optionalem Hochvolt-Batteriespeicher.

Als Smart Energy Controller verbindet er PV-Erzeugung, Batteriespeicherung und Energiemanagement innerhalb des Huawei FusionSolar-Systems. Zwei unabhängige MPP-Tracker, insgesamt bis zu vier PV-Eingänge sowie zwei Batterieanschlüsse ermöglichen eine flexible Auslegung leistungsstarker PV- und Speichersysteme.

Bis zu 22,5 kWp PV-Leistung

Für die europäische Ausführung des SUN2000-17K-MB0 nennt Huawei eine empfohlene maximale PV-Generatorleistung von:

22.500 Wp

Die wichtigsten PV-Eingangsdaten:

• maximale PV-Eingangsspannung: 1.100 V
• Startspannung: 200 V
• MPPT-Betriebsspannungsbereich: 200–1.000 V
• MPPT-Spannungsbereich bei Volllast: 440–800 V
• Nenneingangsspannung: 600 V
• 2 unabhängige MPPT
• bis zu 4 PV-Eingänge
• maximaler Eingangsstrom je MPPT: 30 A bei zwei Strings
• maximaler Eingangsstrom bei einem einzelnen String: 20 A
• maximaler Kurzschlussstrom: 40 A je MPPT

Damit bietet der Wechselrichter flexible Möglichkeiten für größere Modulfelder und unterschiedliche Dachausrichtungen.

Zwei Anschlüsse für Huawei Batteriespeicher

Der SUN2000-17K-MB0 verfügt über zwei Batterieanschlüsse und unterstützt kompatible Huawei LUNA2000-Hochvoltspeicher.

Huawei bestätigt unter anderem:

• LUNA2000-5/10/15-S0
• LUNA2000-7/14/21-S1

Der Batteriespannungsbereich beträgt:

600 bis 980 V

Der maximale Betriebsstrom beträgt 26,25 A je Batteriestrang.

Hohe Lade- und Entladeleistung

Mit einem entsprechend dimensionierten Batteriesystem unterstützt der SUN2000-17K-MB0 eine hohe Batterieleistung.

Huawei gibt an:

• maximale Ladeleistung mit einem Batteriestrang: 21 kW
• maximale Ladeleistung mit zwei Batteriesträngen: 25 kW
• maximale Entladeleistung: 18,7 kW

Die tatsächlich erreichbare Leistung hängt vom angeschlossenen Batteriespeicher, dessen Konfiguration sowie den jeweiligen Betriebsbedingungen ab.

17 kW dreiphasige Ausgangsleistung

Im normalen Netzbetrieb stellt der Wechselrichter eine Nennleistung von:

17.000 W

bereit.

Die maximale Wirkleistung beziehungsweise Scheinleistung beträgt:

18.700 W / 18.700 VA

Bei 400 V gelten:

• AC-Nennausgangsstrom: 24,5 A
• maximaler AC-Ausgangsstrom: 27,1 A

Unterstützt werden unter anderem:

• 220 / 380 V
• 230 / 400 V
• 240 / 415 V
• 50 / 60 Hz

Backup mit Huawei SmartGuard

Der SUN2000-17K-MB0 ist mit dem Huawei SmartGuard-63A-T0 kompatibel und kann damit in eine dreiphasige Backup-Lösung integriert werden.

Wichtig ist der Unterschied zur neueren MAP0-Serie: Bei einem MB0-System gibt Huawei für den SmartGuard eine Umschaltzeit von bis zu 100 ms an.

Der SmartGuard unterstützt bei MB0-Systemen maximal einen Wechselrichter.

Die tatsächlich verfügbare Ersatzstromleistung hängt insbesondere von Wechselrichter, Batteriespeicher, Ladezustand und angeschlossenen Verbrauchern ab.

Hoher Wirkungsgrad

Der Huawei SUN2000-17K-MB0 erreicht:

• maximalen Wirkungsgrad: 98,4 %
• europäischen gewichteten Wirkungsgrad: 98,1 %

Damit ist der Wechselrichter auf eine effiziente Umwandlung der erzeugten Solarenergie ausgelegt.

AFCI-Lichtbogenschutz

Der Wechselrichter verfügt über einen integrierten AFCI-Lichtbogenschutz.

Der Lichtbogenschutz dient der Erkennung gefährlicher serieller Lichtbögen auf der DC-Seite und ergänzt die weiteren elektrischen Schutzfunktionen des Systems.

Umfangreiche Schutzfunktionen

Zu den von Huawei angegebenen Schutzfunktionen gehören:

• eingangsseitige DC-Trennvorrichtung
• Inselnetzschutz
• AC-Überstromschutz
• DC-Verpolungsschutz
• DC-Überspannungsschutz Typ II
• AC-Überspannungsschutz
• Isolationswiderstandsüberwachung
• Fehlerstromüberwachung
• AFCI-Lichtbogenschutz

FusionSolar Monitoring

Der SUN2000-17K-MB0 verfügt über integriertes WLAN und lässt sich über die Huawei FusionSolar App einrichten und überwachen.

Für Kommunikation und Anlagenintegration stehen unter anderem zur Verfügung:

• integriertes WLAN
• RS485
• WLAN / Ethernet über optionalen Smart Dongle-WLAN-FE
• Mobilfunk über optionalen Smart Dongle-4G
• SmartAssistant optional

Optionales Kommunikationszubehör ist nicht automatisch Bestandteil des Lieferumfangs.

Kompatibel mit Huawei Leistungsoptimierern

Huawei bestätigt für die MB0-Serie die Kompatibilität mit verschiedenen Leistungsoptimierern, darunter:

• SUN2000-450W-P2
• SUN2000-600W-P
• MERC-1100W-P
• MERC-1300W-P

Welche Optimierer für die konkrete Modul- und Anlagenkonfiguration geeignet sind, sollte vor der Installation geprüft werden.

IP66 und intelligente Luftkühlung

Der Wechselrichter besitzt die Schutzart IP66.

Die Kühlung erfolgt über eine intelligente Luftkühlung.

Der zulässige Betriebstemperaturbereich beträgt:

–25 °C bis +60 °C

Die maximale Betriebshöhe liegt bei 4.000 m, wobei oberhalb von 2.000 m eine Leistungsreduzierung möglich ist.

Produktmerkmale

• Hersteller: Huawei
• Serie: SUN2000 MB0
• Modell: SUN2000-17K-MB0
• Produkttyp: Hybrid-Wechselrichter / Smart Energy Controller
• Netzanschluss: dreiphasig
• AC-Nennleistung: 17.000 W
• Max. Wirkleistung: 18.700 W
• Max. Scheinleistung: 18.700 VA
• AC-Nennstrom bei 400 V: 24,5 A
• Max. AC-Ausgangsstrom bei 400 V: 27,1 A
• Empfohlene max. PV-Leistung: 22.500 Wp
• Max. PV-Eingangsspannung: 1.100 V
• Startspannung: 200 V
• MPPT-Spannungsbereich: 200–1.000 V
• Volllast-MPPT-Bereich: 440–800 V
• Nenneingangsspannung: 600 V
• Anzahl MPPT: 2
• Max. Anzahl PV-Eingänge: 4
• Max. Eingangsstrom je MPPT: 30 A bei zwei Strings
• Max. Eingangsstrom einzelner String: 20 A
• Max. Kurzschlussstrom je MPPT: 40 A
• Batterieanschlüsse: 2
• Kompatible Batterieserien: Huawei LUNA2000-S0 / LUNA2000-S1
• Batteriespannungsbereich: 600–980 V
• Max. Batteriestrom: 26,25 A je Batteriestrang
• Max. Ladeleistung mit einem Batteriestrang: 21 kW
• Max. Ladeleistung mit zwei Batteriesträngen: 25 kW
• Max. Entladeleistung: 18,7 kW
• Backup-kompatibel: ja, mit SmartGuard-63A-T0
• SmartGuard-Umschaltzeit bei MB0: ≤100 ms
• Max. Wirkungsgrad: 98,4 %
• Europäischer Wirkungsgrad: 98,1 %
• AFCI: ja
• DC-Überspannungsschutz: Typ II
• AC-Überspannungsschutz: kompatibel mit Typ II
• Integriertes WLAN: ja
• RS485: ja
• Monitoring: Huawei FusionSolar
• Kühlung: intelligente Luftkühlung
• Schutzart: IP66
• Betriebstemperatur: –25 °C bis +60 °C
• Relative Luftfeuchtigkeit: 0–100 %
• Max. Betriebshöhe: 4.000 m
• Abmessungen B × H × T: 546 × 460 × 228 mm
• Gewicht: 21 kg
• Netzfrequenz: 50 / 60 Hz
