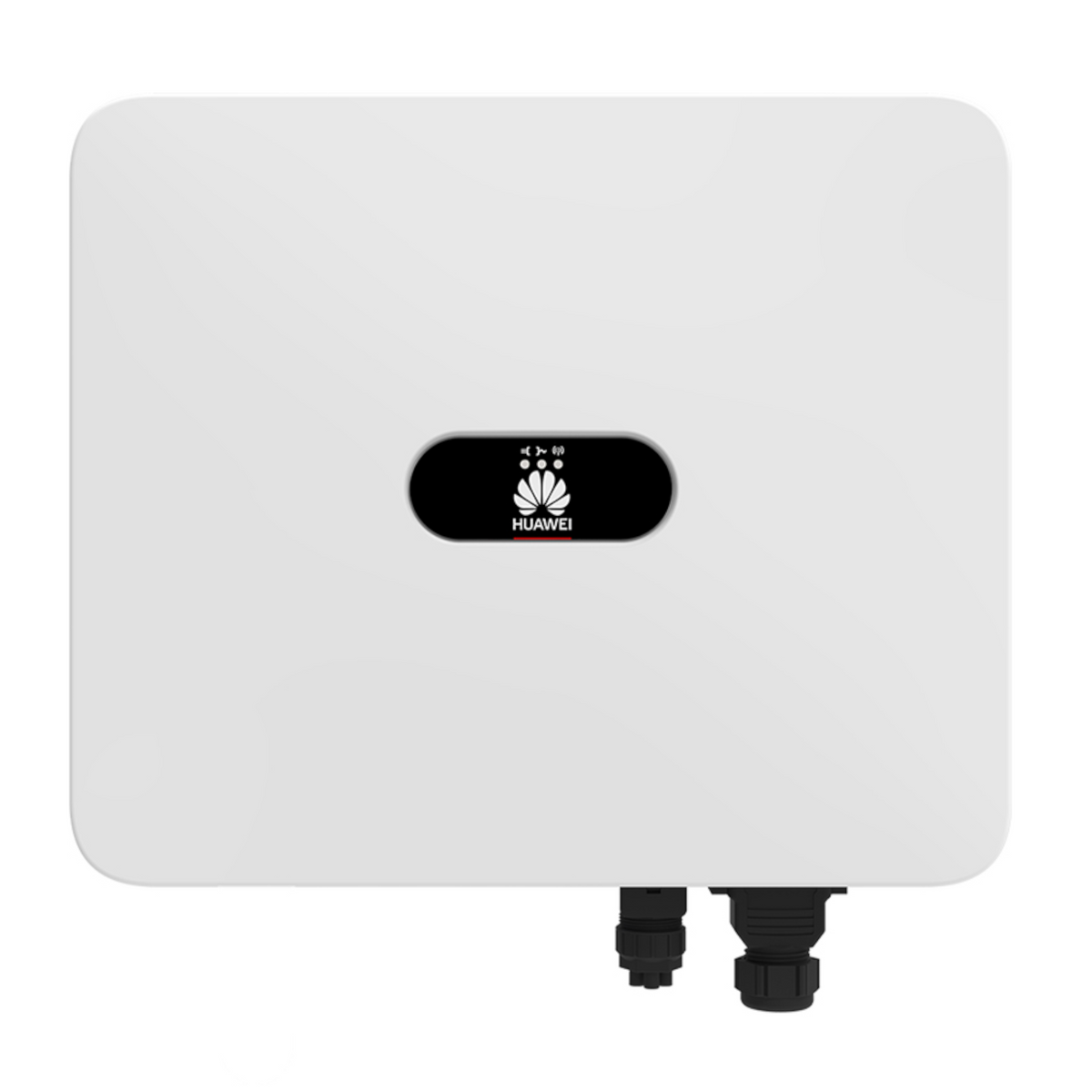

Huawei SUN2000-20K-MB0 Hybrid-Wechselrichter 20 kW – 3-phasig, 2 MPPT

Der Huawei SUN2000-20K-MB0 ist ein leistungsstarker dreiphasiger Hybrid-Wechselrichter mit 20 kW AC-Nennleistung für größere Photovoltaikanlagen mit optionalem Batteriespeicher.

Als Huawei Smart Energy Controller verbindet er PV-Erzeugung, Batteriespeicherung und intelligentes Energiemanagement innerhalb des FusionSolar-Systems. Zwei unabhängige MPP-Tracker mit insgesamt vier PV-Eingängen sowie zwei Batterieanschlüsse ermöglichen eine flexible Auslegung größerer PV- und Speichersysteme.

Bis zu 30 kWp PV-Leistung

Für den SUN2000-20K-MB0 gibt Huawei eine empfohlene maximale PV-Generatorleistung von:

30.000 Wp

an.

Die wichtigsten PV-Eingangsdaten:

• maximale PV-Eingangsspannung: 1.100 V
• Startspannung: 200 V
• MPPT-Betriebsspannungsbereich: 200–1.000 V
• MPPT-Spannungsbereich bei Volllast: 480–800 V
• Nenneingangsspannung: 600 V
• 2 unabhängige MPPT
• insgesamt bis zu 4 PV-Eingänge
• maximaler Eingangsstrom je MPPT: 30 A bei zwei Strings
• maximaler Eingangsstrom bei einem einzelnen String: 20 A
• maximaler Kurzschlussstrom je MPPT: 40 A

Damit eignet sich der Wechselrichter für leistungsstarke Modulfelder und unterschiedliche Dachausrichtungen.

Zwei Anschlüsse für Batteriespeicher

Der SUN2000-20K-MB0 besitzt zwei Batterieanschlüsse und unterstützt kompatible Huawei LUNA2000-Hochvoltspeicher.

Huawei bestätigt unter anderem die Kompatibilität mit:

• LUNA2000-5/10/15-S0
• LUNA2000-7/14/21-S1

Der Batteriespannungsbereich beträgt:

600 bis 980 V

Der maximale Betriebsstrom beträgt 26,25 A je Batteriestrang.

Bis zu 25 kW Batterieladeleistung

Mit einem entsprechend dimensionierten Batteriesystem unterstützt der SUN2000-20K-MB0 eine hohe Lade- und Entladeleistung.

Huawei gibt an:

• maximale Ladeleistung mit einem Batteriestrang: 21 kW
• maximale Ladeleistung mit zwei Batteriesträngen: 25 kW
• maximale Entladeleistung: 22 kW

Die tatsächlich erreichbare Leistung hängt vom eingesetzten Batteriesystem, dessen Anzahl und Konfiguration sowie den aktuellen Betriebsbedingungen ab.

20 kW dreiphasige Ausgangsleistung

Im regulären Netzbetrieb stellt der Wechselrichter eine AC-Nennleistung von:

20.000 W

bereit.

Die maximale Wirkleistung beträgt 22.000 W und die maximale Scheinleistung 22.000 VA.

Bei einem 400-V-Netz gelten:

• AC-Nennausgangsstrom: 28,9 A
• maximaler AC-Ausgangsstrom: 31,9 A

Unterstützte Netzspannungen sind unter anderem:

• 220 / 380 V
• 230 / 400 V
• 240 / 415 V

Die Nennfrequenz beträgt 50 / 60 Hz.

Dreiphasiger Backup-Betrieb mit SmartGuard

Der SUN2000-20K-MB0 kann mit dem Huawei SmartGuard-63A-T0 in eine dreiphasige Backup-Lösung integriert werden.

Für die MB0-Serie gibt Huawei im netzentkoppelten Betrieb eine Leistung von:

8.300 W / 8.300 VA

an.

Die maximale Scheinleistung im netzentkoppelten Betrieb beträgt 9.130 VA.

Damit ist wichtig: Obwohl der Wechselrichter im normalen Netzbetrieb 20 kW Nennleistung besitzt, stehen bei einem tatsächlichen Stromausfall nicht 20 kW, sondern maximal 8,3 kW netzentkoppelte Leistung zur Verfügung.

Die Umschaltzeit des SmartGuard beträgt beim MB0 bis zu 100 ms.

SmartGuard für Backup-Verbraucher

Der SmartGuard-63A-T0 unterstützt dreiphasige Backup-Systeme und kann netzseitig mit bis zu 63 A betrieben werden.

Bei einem MB0-System unterstützt der SmartGuard maximal einen Wechselrichter.

SmartGuard und Wechselrichter sind separate Komponenten. Der SmartGuard gehört daher nicht automatisch zum Lieferumfang des SUN2000-20K-MB0.

Hoher Wirkungsgrad

Der Huawei SUN2000-20K-MB0 erreicht:

• maximalen Wirkungsgrad: 98,4 %
• europäischen gewichteten Wirkungsgrad: 98,1 %

AFCI-Lichtbogenschutz

Der SUN2000-20K-MB0 verfügt über einen integrierten AFCI-Lichtbogenschutz.

Dieser unterstützt die Erkennung gefährlicher Lichtbogenfehler auf der Gleichstromseite und ergänzt die weiteren integrierten Schutzfunktionen.

Umfangreiche Schutzfunktionen

Huawei nennt unter anderem:

• eingangsseitige DC-Trennvorrichtung
• Inselnetzschutz
• AC-Überstromschutz
• DC-Verpolungsschutz
• DC-Überspannungsschutz Typ II
• AC-Überspannungsschutz kompatibel mit Typ II
• Isolationswiderstandsüberwachung
• Fehlerstromüberwachung
• AFCI-Lichtbogenschutz

FusionSolar Monitoring

Der SUN2000-20K-MB0 besitzt integriertes WLAN und kann über die Huawei FusionSolar App eingerichtet und überwacht werden.

Unterstützte Kommunikationsmöglichkeiten sind unter anderem:

• integriertes WLAN
• RS485
• WLAN / Ethernet über optionalen Smart Dongle-WLAN-FE
• Mobilfunk über optionalen Smart Dongle-4G
• EMMA-A02 optional

Optionale Kommunikations- und Energiemanagementgeräte sind nicht automatisch Bestandteil des Lieferumfangs.

Kompatibel mit Huawei Leistungsoptimierern

Huawei bestätigt für die MB0-Serie die Kompatibilität mit folgenden Optimierern:

• SUN2000-450W-P2
• SUN2000-600W-P
• MERC-1100W-P
• MERC-1300W-P

Welcher Optimierer für die jeweilige PV-Anlage geeignet ist, muss anhand der Modul- und Anlagenkonfiguration geprüft werden.

IP66 und intelligente Luftkühlung

Der SUN2000-20K-MB0 verfügt über die Schutzart IP66.

Die Kühlung erfolgt über eine intelligente Luftkühlung.

Der zulässige Betriebstemperaturbereich beträgt:

–25 °C bis +60 °C

Die maximale Betriebshöhe liegt bei 4.000 m, wobei oberhalb von 2.000 m eine Leistungsreduzierung möglich ist.

Produktmerkmale

• Hersteller: Huawei
• Serie: SUN2000 MB0
• Modell: SUN2000-20K-MB0
• Produkttyp: Hybrid-Wechselrichter / Smart Energy Controller
• Netzanschluss: dreiphasig
• AC-Nennleistung: 20.000 W
• Max. Wirkleistung: 22.000 W
• Max. Scheinleistung: 22.000 VA
• AC-Nennstrom bei 400 V: 28,9 A
• Max. AC-Ausgangsstrom bei 400 V: 31,9 A
• Empfohlene max. PV-Leistung: 30.000 Wp
• Max. PV-Eingangsspannung: 1.100 V
• Startspannung: 200 V
• MPPT-Spannungsbereich: 200–1.000 V
• Volllast-MPPT-Bereich: 480–800 V
• Nenneingangsspannung: 600 V
• Anzahl MPPT: 2
• Max. Anzahl PV-Eingänge: 4
• Max. Eingangsstrom je MPPT: 30 A bei zwei Strings
• Max. Eingangsstrom einzelner String: 20 A
• Max. Kurzschlussstrom je MPPT: 40 A
• Batterieanschlüsse: 2
• Kompatible Batterieserien: Huawei LUNA2000-S0 und LUNA2000-S1
• Batteriespannungsbereich: 600–980 V
• Max. Batteriestrom: 26,25 A je Batteriestrang
• Max. Ladeleistung mit einem Batteriestrang: 21 kW
• Max. Ladeleistung mit zwei Batteriesträngen: 25 kW
• Max. Batterieentladeleistung: 22 kW
• Backup-kompatibel: ja, mit SmartGuard-63A-T0
• Netzentkoppelte Nennleistung: 8.300 W / 8.300 VA
• Max. netzentkoppelte Scheinleistung: 9.130 VA
• SmartGuard-Umschaltzeit bei MB0: ≤100 ms
• Max. Wirkungsgrad: 98,4 %
• Europäischer Wirkungsgrad: 98,1 %
• AFCI: ja
• DC-Überspannungsschutz: Typ II
• AC-Überspannungsschutz: kompatibel mit Typ II
• Integriertes WLAN: ja
• RS485: ja
• Monitoring: Huawei FusionSolar
• Kühlung: intelligente Luftkühlung
• Schutzart: IP66
• Betriebstemperatur: –25 °C bis +60 °C
• Relative Luftfeuchtigkeit: 0–100 %
• Max. Betriebshöhe: 4.000 m, Leistungsreduzierung oberhalb 2.000 m
• Abmessungen B × H × T: 546 × 460 × 228 mm
• Gewicht: 21 kg
• Netzfrequenz: 50 / 60 Hz
• Max. parallel betreibbare Geräte mit Speichersystem: 3
