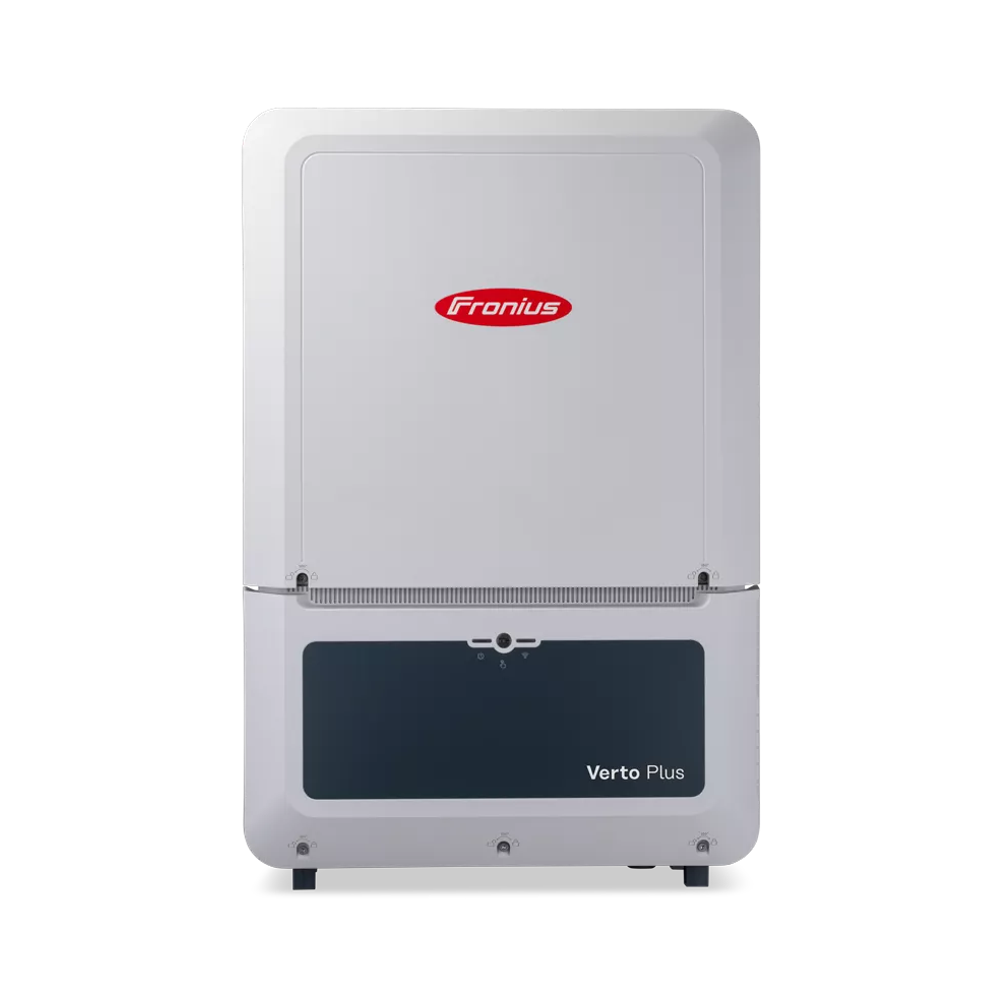

Fronius Verto 30.0 Plus Hybrid-Wechselrichter 29,99 kW

Der Fronius Verto 30.0 Plus ist ein leistungsstarker dreiphasiger Hybrid-Wechselrichter für große Photovoltaikanlagen mit Batteriespeicher. Mit 29,99 kW AC-Nennleistung, drei unabhängigen MPP-Trackern, sechs PV-Eingängen und einem leistungsfähigen Hochvolt-Batterieanschluss eignet er sich insbesondere für Mehrfamilienhäuser, Landwirtschaft und gewerbliche Anwendungen.

Neben der hohen PV-Leistung unterstützt der Verto 30.0 Plus einen dreiphasigen Full-Backup-Betrieb und kann bei entsprechender Systemauslegung auch leistungsstarke Verbraucher während eines Netzausfalls versorgen.

Bis zu 45 kWp PV-Generatorleistung

Der Fronius Verto 30.0 Plus unterstützt eine maximale PV-Generatorleistung von:

45.000 Wp

Durch Enhanced Power Harvest kann der Wechselrichter insgesamt bis zu:

39.000 W DC-Leistung

nutzen.

Damit kann PV-Leistung oberhalb der AC-Nennleistung beispielsweise zusätzlich zur Ladung eines angeschlossenen Batteriespeichers verwendet werden.

3 MPPT mit 6 PV-Eingängen

Der Verto 30.0 Plus verfügt über:

• 3 unabhängige MPP-Tracker
• 2 PV-Eingänge je MPPT
• insgesamt 6 PV-Eingänge
• maximal 28 A Eingangsstrom je MPPT
• maximal 28 A je String
• maximal 50 A Kurzschlussstrom je MPPT
• maximal 150 A Kurzschlussstrom insgesamt
• maximal 20 kWp PV-Generatorleistung je MPPT

Damit bietet der Wechselrichter hohe Flexibilität für Anlagen mit mehreren Dachflächen, verschiedenen Ausrichtungen oder unterschiedlich aufgebauten Modulfeldern.

Breiter MPPT-Spannungsbereich

Für die Stringplanung stehen folgende Spannungsbereiche zur Verfügung:

• maximale DC-Eingangsspannung: 1.000 V
• Startspannung: 150 V
• MPPT-Spannungsbereich: 150–870 V
• MPPT-Bereich bei voller Leistung: 400–870 V
• Nenneingangsspannung: 600 V

Dynamic Peak Manager

Der integrierte Dynamic Peak Manager unterstützt die Ertragsoptimierung bei teilverschatteten PV-Anlagen.

Der Algorithmus überprüft regelmäßig die gesamte Kennlinie des PV-Generators und sucht nach dem globalen Maximum Power Point. Dadurch kann der Wechselrichter auch bei komplexeren Verschattungssituationen den bestmöglichen Arbeitspunkt ermitteln.

Hochvolt-Batterieanschluss

Der Verto 30.0 Plus besitzt einen direkten Anschluss für kompatible Hochvolt-Batteriesysteme.

Die Batterieschnittstelle bietet:

• 1 Batterieanschluss
• Batteriespannungsbereich: 150–700 V
• maximaler Lade-/Entladestrom: 50 A
• maximale Batterieleistung: 35.000 W
• maximale Batterieentladeleistung: 29.990 W
• maximale AC-gekoppelte Ladeleistung: 29.990 W
• Anschluss über Stäubli MC4 Evo Stor

Die tatsächlich erreichbare Lade- und Entladeleistung hängt vom verwendeten Batteriesystem und dessen elektrischen Grenzwerten ab.

Kompatible Batteriespeicher

Der Verto Plus unterstützt verschiedene Hochvolt-Batteriesysteme.

Dazu gehören je nach Batteriegröße und aktuellem Freigabestand unter anderem:

• Fronius Reserva
• Fronius Reserva Pro
• BYD Battery-Box Premium HVS
• BYD Battery-Box HVS+
• BYD Battery-Box Premium HVM
• BYD Battery-Box HVM+
• BYD Battery-Box HVB

Die konkrete Batteriegröße und Anzahl parallel betriebener Batterietürme sollte vor Installation anhand der aktuellen Fronius-Kompatibilitätsübersicht geprüft werden.

29,99 kW dreiphasige AC-Leistung

Im regulären Netzbetrieb stellt der Wechselrichter eine Nennleistung von:

29.990 W

bereit.

Weitere AC-Daten:

• AC-Nennleistung: 29,99 kW
• Nennscheinleistung: 29,99 kVA
• maximale Ausgangsleistung: 29,99 kW
• Bemessungs-Ausgangsstrom bei 400 V: 43,5 A je Phase
• maximaler Ausgangsstrom: 53,7 A je Phase
• Netzfrequenz: 50 / 60 Hz
• Netzanschluss: dreiphasig mit Neutralleiter

Full Backup mit 29,99 kW

Der Fronius Verto 30.0 Plus unterstützt einen dreiphasigen Full-Backup-Betrieb.

Die dauerhafte Nennleistung im Ersatzstrombetrieb beträgt:

29,99 kW

Damit ist der Wechselrichter für leistungsstarke Ersatzstromsysteme ausgelegt.

Die tatsächlich verfügbare Leistung hängt insbesondere vom angeschlossenen Batteriespeicher, dessen Ladezustand und der vorhandenen PV-Leistung ab.

Backup Power Boost bis 50 kVA

Für Verbraucher mit hohen Anlauf- oder Einschaltströmen unterstützt der Verto 30.0 Plus den Backup Power Boost.

Kurzzeitig können bis zu:

50 kVA

bereitgestellt werden.

Die erhöhte Leistung steht für ungefähr 5 bis 10 Sekunden zur Verfügung und setzt ausreichend PV- und Batterieleistung voraus.

Dabei sind kurzfristig bis zu 72,5 A je Phase möglich.

Schneller Umschaltmodus

Im normalen Full-Backup-Betrieb nennt das aktuelle Fronius-Benutzerhandbuch eine Umschaltzeit von:

unter 35 Sekunden

Mit dem Schnellen Umschaltmodus / Rapid Switch Mode und einer entsprechend ausgelegten Backup-Lösung kann die Umschaltung innerhalb von:

unter 20 ms

erfolgen.

Hierfür sind die dafür vorgesehenen Fronius-Komponenten sowie eine passende elektrische Installation erforderlich.

Parallel Backup

Der Verto 30.0 Plus unterstützt außerdem Parallel Backup.

Dabei kann ein Verto Plus mit Batteriespeicher als koordinierender Wechselrichter arbeiten und weitere kompatible Fronius-Wechselrichter in das Backup-System einbinden.

Fronius unterstützt dabei einen primären Wechselrichter mit bis zu vier sekundären Wechselrichtern.

Hoher Wirkungsgrad

Der Fronius Verto 30.0 Plus erreicht:

• maximalen Wirkungsgrad: 98,15 %
• europäischen Wirkungsgrad bei 600 V: 97,96 %
• MPP-Anpassungswirkungsgrad: über 99,9 %

Fronius Arc Guard

Der Wechselrichter verfügt über die Fronius Arc Guard Technology zur Erkennung gefährlicher Lichtbögen auf der DC-Seite.

Die Funktion überwacht Strom- und Spannungsverläufe und kann bei erkanntem Lichtbogen den betroffenen Stromkreis abschalten.

Der Arc Guard ist im Auslieferzustand deaktiviert und muss bei Bedarf entsprechend eingerichtet werden.

Fronius Solar.web und offene Schnittstellen

Für Monitoring und Energiemanagement lässt sich der Wechselrichter in Fronius Solar.web integrieren.

Zur Ausstattung gehören unter anderem:

• WLAN
• Ethernet LAN
• 2 × RS485
• Modbus TCP
• Modbus RTU SunSpec
• digitale Ein- und Ausgänge
• Wired Shutdown
• integrierter Datenlogger
• integrierter Webserver

Aktive Kühlung

Der Verto 30.0 Plus verwendet eine aktive Luftkühlung.

Der Schalldruckpegel beträgt:

56,7 dB(A)

Insbesondere bei einer Installation in der Nähe von Wohn- oder Aufenthaltsräumen sollte die Geräuschentwicklung bei der Wahl des Montageortes berücksichtigt werden.

IP66 für Innen- und Außenmontage

Das Gehäuse besitzt die Schutzart IP66.

Der aktuelle zulässige Umgebungstemperaturbereich beträgt:

–40 °C bis +60 °C

Die Abmessungen betragen 865 × 574 × 279 mm, das Gewicht liegt bei 43 kg.

Produktmerkmale

• Hersteller: Fronius
• Serie: Verto Plus
• Modell: Verto 30.0 Plus
• Produkttyp: Hybrid-Wechselrichter
• Netzanschluss: dreiphasig
• AC-Nennleistung: 29.990 W
• Nennscheinleistung: 29.990 VA
• Max. Ausgangsleistung: 29.990 W
• Bemessungs-Ausgangsstrom bei 400 V: 43,5 A
• Max. Ausgangsstrom je Phase: 53,7 A
• Max. PV-Generatorleistung: 45.000 Wp
• Max. nutzbare DC-Leistung: 39.000 W
• Max. PV-Generatorleistung je MPPT: 20.000 Wp
• Max. nutzbare PV-Eingangsleistung je MPPT: 13.000 W
• Enhanced Power Harvest: ja
• Anzahl MPPT: 3
• PV-Eingänge je MPPT: 2
• PV-Eingänge gesamt: 6
• Max. Eingangsstrom je MPPT: 28 A
• Max. Eingangsstrom je String: 28 A
• Max. Kurzschlussstrom je MPPT: 50 A
• Max. Kurzschlussstrom insgesamt: 150 A
• Max. DC-Eingangsspannung: 1.000 V
• Startspannung: 150 V
• MPPT-Spannungsbereich: 150–870 V
• MPPT-Bereich bei voller Leistung: 400–870 V
• Nenneingangsspannung: 600 V
• Batterieanschlüsse: 1
• Batteriespannungsbereich: 150–700 V
• Max. Batteriestrom: 50 A
• Max. Batterieleistung: 35.000 W
• Max. Batterieentladeleistung: 29.990 W
• Max. AC-gekoppelte Batterieladeleistung: 29.990 W
• Full Backup: ja
• Full-Backup-Nennleistung: 29.990 W
• Backup Power Boost: bis 50 kVA
• Backup-Power-Boost-Dauer: ca. 5–10 Sekunden
• Max. Backup-Strom beim Boost: 72,5 A je Phase
• Rapid Switch Mode: <20 ms bei entsprechender Systemkonfiguration
• Parallel Backup: unterstützt
• PV Point: nein
• Dynamic Peak Manager: ja
• Max. Wirkungsgrad: 98,15 %
• Europäischer Wirkungsgrad bei 600 V: 97,96 %
• MPP-Anpassungswirkungsgrad: >99,9 %
• Arc Guard / AFCI: vorhanden, im Auslieferzustand deaktiviert
• DC-Trennschalter: integriert
• Fehlerstromüberwachung: integriert
• WLAN: ja
• Ethernet: ja
• RS485: 2 ×
• Monitoring: Fronius Solar.web
• Datenlogger: integriert
• Webserver: integriert
• Kühlung: aktive Luftkühlung
• Schalldruckpegel: 56,7 dB(A)
• Schutzart: IP66
• Schutzklasse: Klasse I
• Topologie: transformatorlos
• Betriebstemperatur: –40 °C bis +60 °C
• Relative Luftfeuchtigkeit: 0–100 %
• Abmessungen H × B × T: 865 × 574 × 279 mm
• Gewicht: 43 kg
• Nachtverbrauch: <16 W
