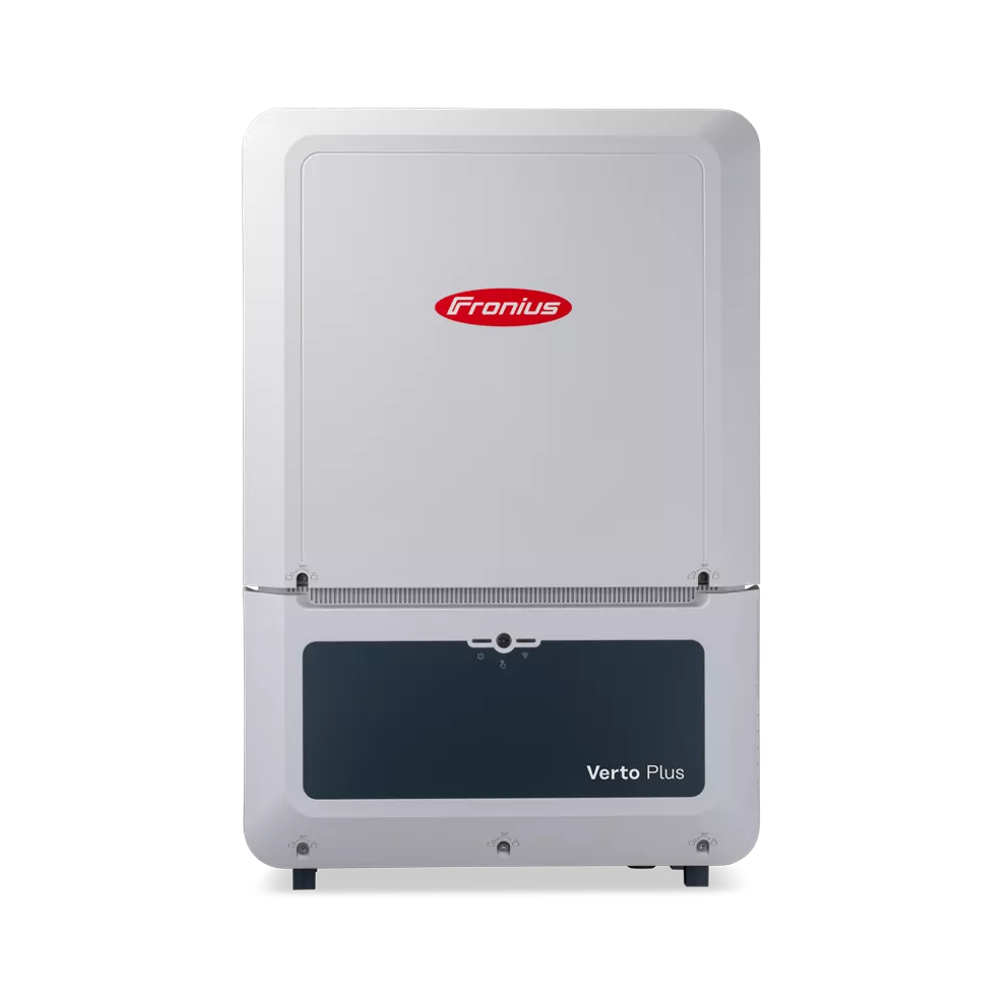

Fronius Verto 20.0 Plus Hybrid-Wechselrichter 20 kW

Der Fronius Verto 20.0 Plus ist ein leistungsstarker dreiphasiger Hybrid-Wechselrichter mit 20 kW AC-Nennleistung für größere Photovoltaikanlagen mit Batteriespeicher.

Mit 3 unabhängigen MPP-Trackern, insgesamt 6 PV-Eingängen, einem leistungsfähigen Hochvolt-Batterieanschluss und dreiphasigem Full Backup bietet der Wechselrichter hohe Flexibilität für größere Ein- und Mehrfamilienhäuser, landwirtschaftliche Betriebe und kleinere Gewerbeanlagen.

Bis zu 30 kWp PV-Generatorleistung

Der Fronius Verto 20.0 Plus unterstützt eine maximale PV-Generatorleistung von:

30.000 Wp

Auch die maximal gleichzeitig nutzbare DC-Leistung des Wechselrichters beträgt 30.000 W.

Mit Enhanced Power Harvest kann PV-Leistung oberhalb der 20-kW-AC-Nennleistung zusätzlich zur Ladung eines angeschlossenen Batteriespeichers genutzt werden. Dadurch kann die verfügbare Solarenergie insbesondere bei gleichzeitigem Hausverbrauch und Batterieladung effizient genutzt werden.

3 MPPT und 6 PV-Eingänge

Der Verto 20.0 Plus verfügt über drei voneinander unabhängige MPP-Tracker.

Jeder MPPT besitzt zwei DC-Eingänge. Damit stehen insgesamt 6 PV-Stringanschlüsse zur Verfügung.

Die wichtigsten Eingangswerte:

• 3 unabhängige MPPT
• 2 DC-Eingänge je MPPT
• 6 PV-Eingänge insgesamt
• maximal 28 A Eingangsstrom je MPPT
• maximal 28 A je String
• maximal 50 A Kurzschlussstrom je MPPT
• maximal 150 A Kurzschlussstrom insgesamt
• maximal 20 kWp PV-Generatorleistung je MPPT

Damit eignet sich der Wechselrichter besonders für Anlagen mit mehreren Dachflächen, unterschiedlichen Ausrichtungen oder komplexeren Modulbelegungen.

Breiter MPPT-Spannungsbereich

Der Wechselrichter arbeitet mit einem breiten DC-Spannungsbereich.

Die wichtigsten Werte:

• maximale DC-Eingangsspannung: 1.000 V
• Startspannung: 150 V
• minimale MPP-Spannung: 150 V
• maximale MPP-Spannung: 870 V
• Nenneingangsspannung: 600 V
• maximal nutzbare DC-Leistung je MPPT: 13.000 W

Dynamic Peak Manager

Der integrierte Dynamic Peak Manager unterstützt die Ertragsoptimierung bei teilverschatteten PV-Anlagen.

Der Algorithmus durchsucht regelmäßig die Kennlinie des PV-Generators nach dem optimalen Arbeitspunkt und kann dadurch auch bei Verschattung den globalen Maximum Power Point ermitteln.

Hochvolt-Batterieanschluss

Als Hybrid-Wechselrichter besitzt der Verto 20.0 Plus einen direkten Anschluss für kompatible Hochvolt-Batteriespeicher.

Die Batterieschnittstelle unterstützt:

• 1 Batterieanschluss
• Batteriespannungsbereich: 150–700 V
• maximalen Lade-/Entladestrom: 50 A
• maximale Batterieladeleistung: 30.000 W
• maximale Batterieentladeleistung: 20.000 W
• maximale Ladeleistung bei AC-Kopplung: 20.000 W
• Stäubli MC4 Evo Stor Batterieanschluss

Die tatsächlich verfügbare Leistung hängt vom eingesetzten Batteriesystem und dessen Konfiguration ab.

Kompatible Batteriespeicher

Der aktuelle Fronius-Kompatibilitätsstand umfasst unter anderem Batteriesysteme der folgenden Baureihen:

• Fronius Reserva
• Fronius Reserva Pro
• BYD Battery-Box Premium HVS
• BYD Battery-Box HVS+
• BYD Battery-Box Premium HVM
• BYD Battery-Box HVM+
• BYD Battery-Box HVB

Die konkret zulässige Batteriegröße und Verschaltung sollte vor Installation anhand der aktuellen Fronius-Kompatibilitätsunterlagen geprüft werden.

20 kW dreiphasige AC-Leistung

Im regulären Netzbetrieb stellt der Wechselrichter eine AC-Nennleistung von:

20.000 W

bereit.

Die maximale Ausgangsleistung beträgt ebenfalls 20 kVA.

Bei einem 400-V-Netz beträgt der Bemessungs-Ausgangsstrom rund 29 A je Phase.

Dreiphasiger Full Backup mit 20 kW

Der Fronius Verto 20.0 Plus unterstützt einen dreiphasigen Full-Backup-Betrieb.

Im Ersatzstrombetrieb beträgt die Nennleistung:

20.000 W

Damit können bei entsprechender Batterie- und Anlagenplanung auch leistungsstarke Verbraucher im Gebäude weiterbetrieben werden.

Für den Full-Backup-Betrieb sind ein kompatibler Batteriespeicher sowie die notwendigen Komponenten zur sicheren Netztrennung erforderlich.

Backup Power Boost bis 30 kVA

Für Verbraucher mit hohen Einschaltströmen bietet Fronius den Backup Power Boost.

Der Verto 20.0 Plus kann im Ersatzstrombetrieb kurzfristig bis zu:

30 kVA

bereitstellen.

Die Spitzenleistung steht für etwa 5 bis 10 Sekunden zur Verfügung und setzt ausreichend Leistung von Batterie und PV-Anlage voraus.

Bei 400 V sind dabei kurzfristig bis zu 43,5 A je Phase bei dreiphasiger Belastung beziehungsweise 32 A bei einphasiger Belastung möglich.

Schnelle Backup-Umschaltung möglich

Im normalen Full-Backup-Modus gibt das aktuelle Fronius-Benutzerhandbuch eine Umschaltzeit von unter 35 Sekunden an.

Mit dem Rapid Switch Mode kann bei entsprechender Systemkonfiguration eine Umschaltung von:

unter 20 ms

erreicht werden.

Für die Verto-Plus-Modelle von 15 bis 20 kW ist hierfür unter anderem der passende Fronius Backup Controller 3P-35A vorgesehen.

Hoher Wirkungsgrad

Der Fronius Verto 20.0 Plus erreicht:

• maximalen Wirkungsgrad: 98,15 %
• europäischen Wirkungsgrad bei 600 V: 97,95 %

Damit ist der Wechselrichter auf eine effiziente Nutzung hoher PV-Leistungen ausgelegt.

Fronius Arc Guard

Der Wechselrichter unterstützt die AFCI-Lichtbogenerkennung Fronius Arc Guard.

Die Funktion überwacht die DC-Seite auf charakteristische Störungen durch Lichtbögen und kann den Stromkreis bei erkanntem Fehler abschalten.

Wichtig: Laut aktuellem Fronius-Handbuch ist Arc Guard im Auslieferzustand deaktiviert und muss entsprechend eingerichtet werden.

Fronius Solar.web und umfangreiche Kommunikation

Der Verto 20.0 Plus lässt sich in das Fronius Solar.web Monitoring integrieren.

Unterstützt werden unter anderem WLAN, Ethernet, Modbus RTU und weitere Schnittstellen zur Einbindung von Smart Metern und Energiemanagementsystemen.

Der Wechselrichter verfügt außerdem über einen integrierten Webserver für Einrichtung und Anlagenverwaltung.

Aktive Kühlung

Der Verto 20.0 Plus arbeitet mit einer geregelten aktiven Luftkühlung.

Der angegebene Schalldruckpegel beträgt:

50,3 dB(A)

Die aktive Kühlung unterstützt eine kontrollierte Temperaturführung der Leistungselektronik auch bei hohen Dauerleistungen.

IP66 für flexible Installation

Das Gehäuse besitzt die Schutzart IP66.

Der zulässige Umgebungstemperaturbereich reicht von:

–40 °C bis +60 °C

Mit Abmessungen von 865 × 574 × 279 mm und einem Gewicht von 43 kg ist der Wechselrichter für größere PV- und Speichersysteme ausgelegt.

Produktmerkmale

• Hersteller: Fronius
• Serie: Verto Plus
• Modell: Verto 20.0 Plus
• Hersteller-Artikelnummer: 4,210,454
• Produkttyp: Hybrid-Wechselrichter
• Netzanschluss: dreiphasig
• AC-Nennleistung: 20.000 W
• Max. Ausgangsleistung: 20.000 VA
• AC-Bemessungsstrom bei 400 V: 29,0 A
• Max. AC-Ausgangsstrom: 32,3 A
• Max. PV-Generatorleistung: 30.000 Wp
• Max. nutzbare DC-Leistung: 30.000 W
• Max. PV-Generatorleistung je MPPT: 20.000 Wp
• Max. nutzbare DC-Leistung je MPPT: 13.000 W
• Enhanced Power Harvest: ja
• Anzahl MPPT: 3
• PV-Eingänge je MPPT: 2
• PV-Eingänge gesamt: 6
• Max. Eingangsstrom je MPPT: 28 A
• Max. Eingangsstrom je String: 28 A
• Max. Kurzschlussstrom je MPPT: 50 A
• Max. Kurzschlussstrom gesamt: 150 A
• Max. DC-Eingangsspannung: 1.000 V
• Startspannung: 150 V
• Nutzbarer MPPT-Bereich: 150–870 V
• Nenneingangsspannung: 600 V
• Batterieanschlüsse: 1
• Batteriespannungsbereich: 150–700 V
• Max. Batteriestrom: 50 A
• Max. Batterieladeleistung: 30.000 W
• Max. Batterieentladeleistung: 20.000 W
• Max. Ladeleistung bei AC-Kopplung: 20.000 W
• Full Backup: ja
• Full-Backup-Nennleistung: 20.000 W
• Backup Power Boost: bis 30 kVA
• Backup Power Boost Dauer: ca. 5–10 Sekunden
• Rapid Switch Mode: <20 ms bei entsprechender Systemkonfiguration
• PV Point: nein
• Dynamic Peak Manager: ja
• Max. Wirkungsgrad: 98,15 %
• Europäischer Wirkungsgrad bei 600 V: 97,95 %
• AFCI / Fronius Arc Guard: unterstützt
• DC-Trennschalter: integriert
• WLAN: ja
• Ethernet: ja
• Modbus RTU / RS485: ja
• Monitoring: Fronius Solar.web
• Webserver: integriert
• Kühlung: geregelte aktive Luftkühlung
• Schalldruckpegel: 50,3 dB(A)
• Schutzart: IP66
• Schutzklasse: Klasse I
• Topologie: transformatorlos
• Betriebstemperatur: –40 °C bis +60 °C
• Relative Luftfeuchtigkeit: 0–100 %
• Abmessungen H × B × T: 865 × 574 × 279 mm
• Gewicht: 43 kg
• Nachtverbrauch: <16 W
