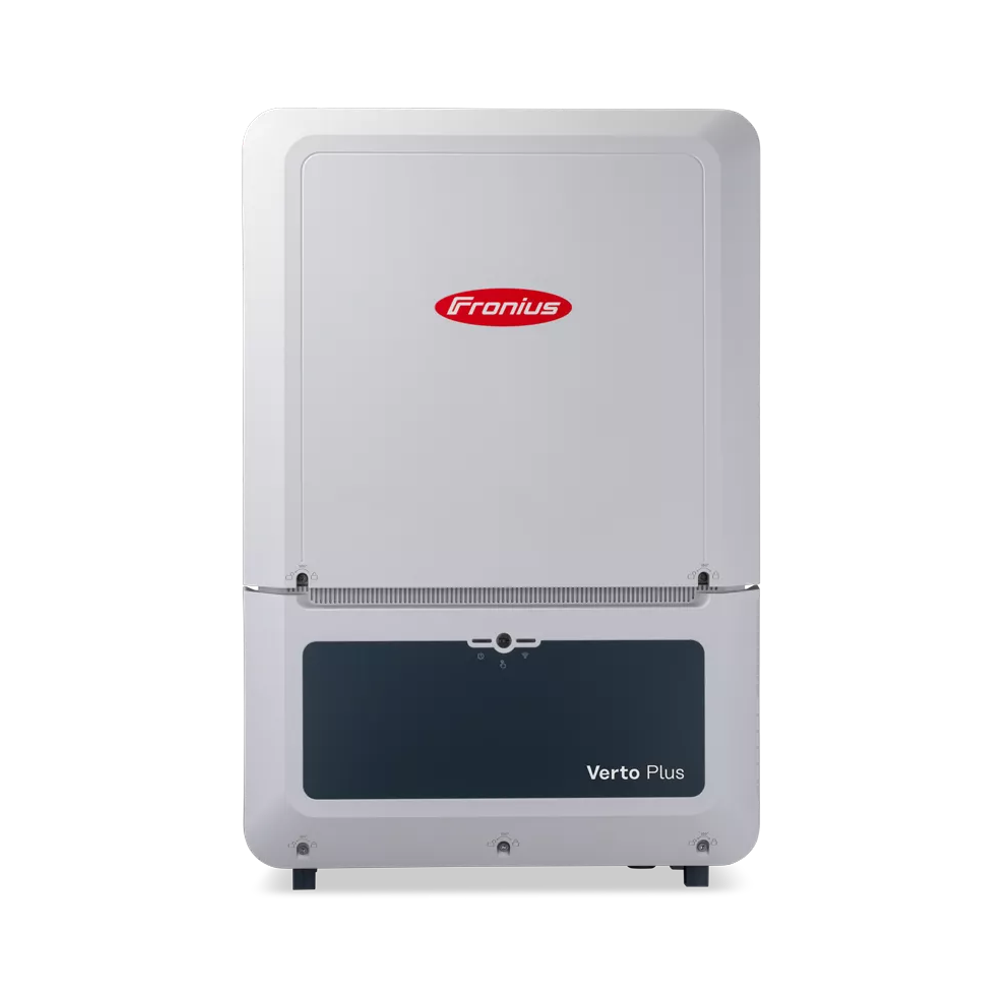

Fronius Verto 17.5 Plus Hybrid-Wechselrichter 17,5 kW

Der Fronius Verto 17.5 Plus ist ein leistungsstarker dreiphasiger Hybrid-Wechselrichter mit 17,5 kW AC-Nennleistung für größere Photovoltaikanlagen mit Batteriespeicher.

Mit 3 unabhängigen MPP-Trackern, insgesamt 6 PV-Eingängen, einem leistungsfähigen Hochvolt-Batterieanschluss und dreiphasigem Full Backup bietet der Wechselrichter hohe Flexibilität für komplexe Dachflächen, unterschiedliche Modulausrichtungen und Anlagen mit hohem Energieverbrauch.

Bis zu 26,25 kWp PV-Generatorleistung

Der Fronius Verto 17.5 Plus unterstützt eine maximale PV-Generatorleistung von:

26.250 Wp

Die maximal nutzbare kombinierte DC-Leistung des Wechselrichters beträgt ebenfalls 26.250 W.

Mit Enhanced Power Harvest kann überschüssige PV-Leistung, die über der AC-Nennleistung des Wechselrichters liegt, für die Ladung eines angeschlossenen Batteriespeichers genutzt werden.

Damit können beim Verto 17.5 Plus bis zu 150 % der AC-Nennleistung auf der DC-Seite genutzt werden.

3 MPPT mit insgesamt 6 PV-Eingängen

Der Verto 17.5 Plus verfügt über:

• 3 unabhängige MPPT
• 2 PV-Eingänge je MPPT
• insgesamt 6 PV-Eingänge
• maximal 28 A nutzbaren Eingangsstrom je MPPT
• maximal 28 A je String
• maximal 50 A Kurzschlussstrom je MPPT
• maximal 150 A Kurzschlussstrom über den gesamten Wechselrichter

Die drei unabhängigen MPP-Tracker ermöglichen eine flexible Aufteilung verschiedener Modulfelder und Dachausrichtungen.

Breiter MPPT-Spannungsbereich

Die DC-Seite bietet:

• maximale DC-Eingangsspannung: 1.000 V
• minimale DC-Eingangsspannung: 150 V
• Startspannung: 150 V
• Nenneingangsspannung: 600 V
• nutzbarer MPPT-Bereich: 150–870 V
• MPPT-Bereich bei Nennleistung: 210–870 V
• maximal nutzbare DC-Leistung je MPPT: 13.000 W

Die Angabe von 13 kW auf der Fronius-Produktseite bezieht sich auf die nutzbare Leistung eines einzelnen MPP-Trackers und nicht auf die Gesamtleistung des Wechselrichters.

Dynamic Peak Manager

Der integrierte Dynamic Peak Manager unterstützt die Ertragsoptimierung bei teilverschatteten PV-Anlagen.

Der Algorithmus überprüft regelmäßig die gesamte Kennlinie des angeschlossenen Modulfeldes und sucht nach dem globalen Maximum Power Point. Dadurch können Leistungsverluste bei teilweiser Verschattung reduziert werden.

Leistungsstarker Hochvolt-Batterieanschluss

Der Fronius Verto 17.5 Plus besitzt einen direkten Hochvolt-Batterieanschluss.

Die Batterieschnittstelle bietet:

• 1 Batterieanschluss
• Batteriespannungsbereich: 150–700 V
• maximaler Lade-/Entladestrom: 50 A
• maximale Batterieladeleistung: 26.250 W
• maximale Batterieentladeleistung: 17.500 W
• maximale Ladeleistung bei AC-Kopplung: 17.500 W

Die tatsächlich erreichbare Leistung ist von Spannung und Strom des angeschlossenen Batteriesystems abhängig.

Kompatible Batteriespeicher

Fronius bestätigt für den Verto Plus unter anderem die Kompatibilität mit:

• Fronius Reserva
• BYD Battery-Box Premium HVS
• BYD Battery-Box Premium HVM

Die konkrete Batteriegröße und Konfiguration muss anhand der aktuellen Fronius-Kompatibilitätsunterlagen geprüft werden.

17,5 kW dreiphasige AC-Leistung

Im regulären Netzbetrieb stellt der Wechselrichter eine AC-Nennleistung von:

17.500 W

bereit.

Weitere AC-Daten:

• AC-Nennleistung: 17.500 W
• maximale Ausgangsleistung: 17.500 VA
• AC-Ausgangsstrom bei 400 V: 25,4 A
• Netzanschluss: 3-phasig mit Neutralleiter
• Netzspannung: unter anderem 380/220 V und 400/230 V
• Netzfrequenz: 50 / 60 Hz
• Klirrfaktor: <3 %

Dreiphasiger Full Backup mit 17,5 kW

Der Fronius Verto 17.5 Plus unterstützt einen dreiphasigen Full-Backup-Betrieb.

Im Ersatzstrombetrieb beträgt die Nennleistung:

17.500 W

Damit kann bei entsprechender Anlagen- und Batterieauslegung ein großer Teil der elektrischen Verbraucher eines Gebäudes versorgt werden.

Für den Full-Backup-Betrieb werden ein kompatibler Batteriespeicher sowie zusätzliche Komponenten zur sicheren Trennung vom öffentlichen Stromnetz benötigt.

Backup Power Boost bis 30 kVA

Mit Backup Power Boost kann der Wechselrichter kurzfristig deutlich höhere Leistungen bereitstellen.

Der Verto 17.5 Plus erreicht:

bis zu 30 kVA für etwa 5 bis 10 Sekunden

Bei 400 V und ausreichender PV- beziehungsweise Batterieleistung sind kurzfristig möglich:

• bis zu 43,5 A je Phase bei dreiphasiger Belastung
• bis zu 32 A bei einphasiger Belastung

Das ist insbesondere für Verbraucher mit hohen Einschalt- oder Anlaufströmen interessant.

Schnelle Umschaltung optional möglich

Das aktuelle Fronius-Benutzerhandbuch nennt für den regulären Full-Backup-Betrieb eine Umschaltzeit von unter 35 Sekunden.

Mit aktiviertem Rapid Switch Mode und dem dafür vorgesehenen Fronius Backup Controller 63A kann die Umschaltzeit auf:

unter 20 ms

reduziert werden.

Hoher Wirkungsgrad

Der Fronius Verto 17.5 Plus erreicht:

• maximalen Wirkungsgrad: 98,06 %
• europäischen Wirkungsgrad bei 600 V: 97,54 %
• MPP-Anpassungswirkungsgrad: >99,9 %

Fronius Arc Guard

Der Wechselrichter verfügt über die integrierte Fronius Arc Guard Technology zur Lichtbogenerkennung.

Zu den weiteren Schutzfunktionen gehören unter anderem:

• AFCI / Arc Guard
• DC-Isolationsüberwachung
• DC-Trennschalter
• DC-Verpolungsschutz
• Fehlerstromüberwachung
• DC-Überspannungsschutz Typ 1+2
• AC-Überspannungsschutz Typ 2

Fronius Solar.web und umfangreiche Kommunikation

Der Verto Plus lässt sich in Fronius Solar.web integrieren und bietet verschiedene Schnittstellen für Monitoring und Energiemanagement.

Dazu gehören unter anderem:

• WLAN
• Ethernet
• RS485
• Modbus TCP SunSpec
• Modbus RTU SunSpec
• integrierter Datenlogger
• integrierter Webserver
• digitale Ein- und Ausgänge

Active Cooling

Der Verto 17.5 Plus nutzt eine aktive Luftkühlung.

Fronius gibt eine Geräuschemission von bis zu:

50,3 dB(A)

an.

Die aktive Kühlung unterstützt eine kontrollierte Temperaturführung der Leistungselektronik bei hoher Dauerleistung.

Robustes IP66-Gehäuse

Der Wechselrichter besitzt die Schutzart IP66 und eignet sich gemäß Herstellervorgaben für die Innen- und Außenmontage.

Mit Abmessungen von 865 × 574 × 279 mm und einem Gewicht von 43 kg ist der Verto Plus für größere PV- und Speichersysteme ausgelegt.

Produktmerkmale

• Hersteller: Fronius
• Serie: Verto Plus
• Modell: Verto 17.5 Plus
• Hersteller-Artikelnummer: 4,210,452
• Produkttyp: Hybrid-Wechselrichter
• Netzanschluss: dreiphasig
• AC-Nennleistung: 17.500 W
• Max. Ausgangsleistung: 17.500 VA
• AC-Ausgangsstrom bei 400 V: 25,4 A
• Max. PV-Generatorleistung: 26.250 Wp
• Max. nutzbare DC-Leistung: 26.250 W
• Enhanced Power Harvest: ja
• Anzahl MPPT: 3
• PV-Eingänge je MPPT: 2
• PV-Eingänge gesamt: 6
• Max. Eingangsstrom je MPPT: 28 A
• Max. Eingangsstrom je String: 28 A
• Max. Kurzschlussstrom je MPPT: 50 A
• Max. Kurzschlussstrom gesamt: 150 A
• Max. DC-Eingangsspannung: 1.000 V
• Min. DC-Eingangsspannung: 150 V
• Startspannung: 150 V
• Nenneingangsspannung: 600 V
• Nutzbarer MPPT-Bereich: 150–870 V
• MPPT-Bereich bei Nennleistung: 210–870 V
• Max. nutzbare Leistung je MPPT: 13.000 W
• Batterieanschlüsse: 1
• Batteriespannungsbereich: 150–700 V
• Max. Batteriestrom: 50 A
• Max. Batterieladeleistung: 26.250 W
• Max. Batterieentladeleistung: 17.500 W
• Max. AC-gekoppelte Ladeleistung: 17.500 W
• Full Backup: ja
• Full-Backup-Nennleistung: 17.500 W
• Backup Power Boost: bis 30 kVA
• Backup Power Boost Dauer: ca. 5–10 Sekunden
• Rapid Switch Mode: <20 ms bei entsprechender Systemkonfiguration
• PV Point: nein
• Dynamic Peak Manager: ja
• Max. Wirkungsgrad: 98,06 %
• Europäischer Wirkungsgrad bei 600 V: 97,54 %
• MPP-Anpassungswirkungsgrad: >99,9 %
• AFCI / Arc Guard: ja
• DC-Trennschalter: integriert
• DC-Überspannungsschutz: Typ 1+2
• AC-Überspannungsschutz: Typ 2
• WLAN: ja
• Ethernet: ja
• RS485: ja
• Monitoring: Fronius Solar.web
• Kühlung: aktive Luftkühlung
• Geräuschemission: ≤50,3 dB(A)
• Schutzart: IP66
• Schutzklasse: Klasse I
• Topologie: transformatorlos
• Abmessungen H × B × T: 865 × 574 × 279 mm
• Gewicht: 43 kg
• Nachtverbrauch: <16 W
• Herstellungsland: Österreich
