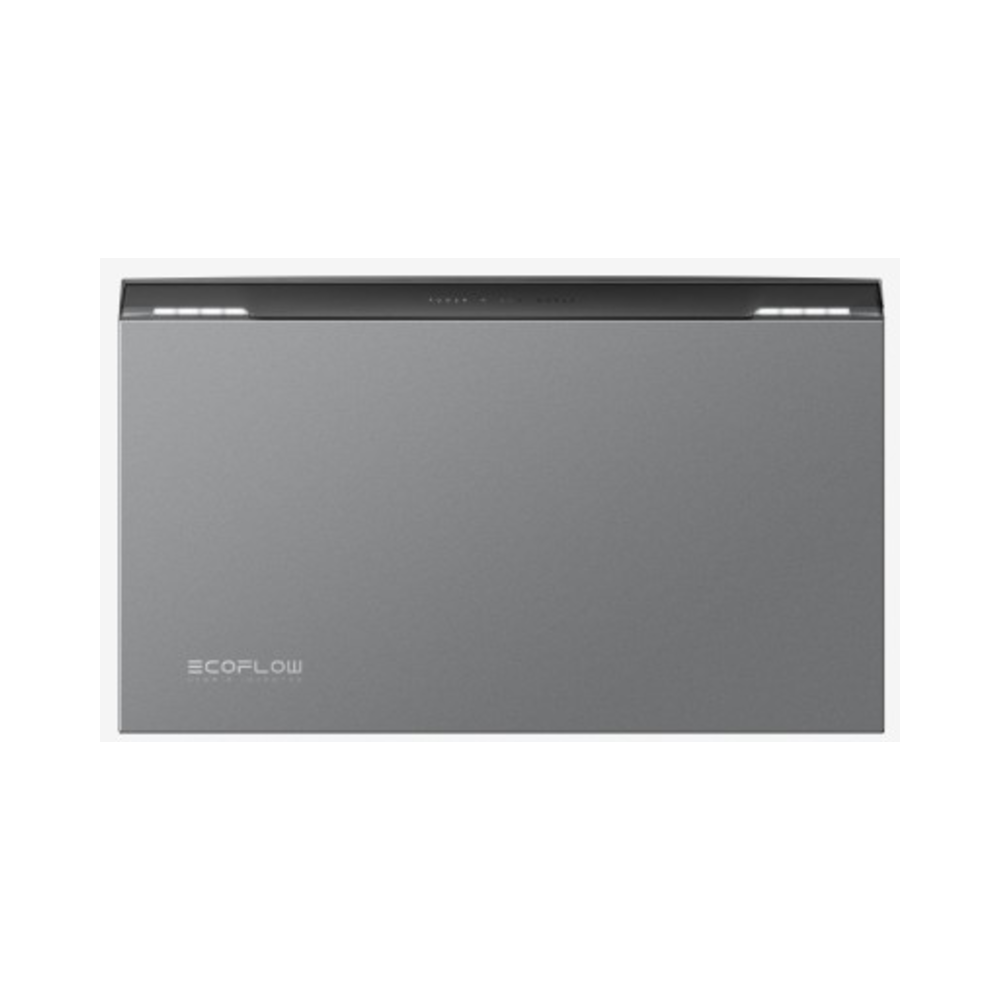

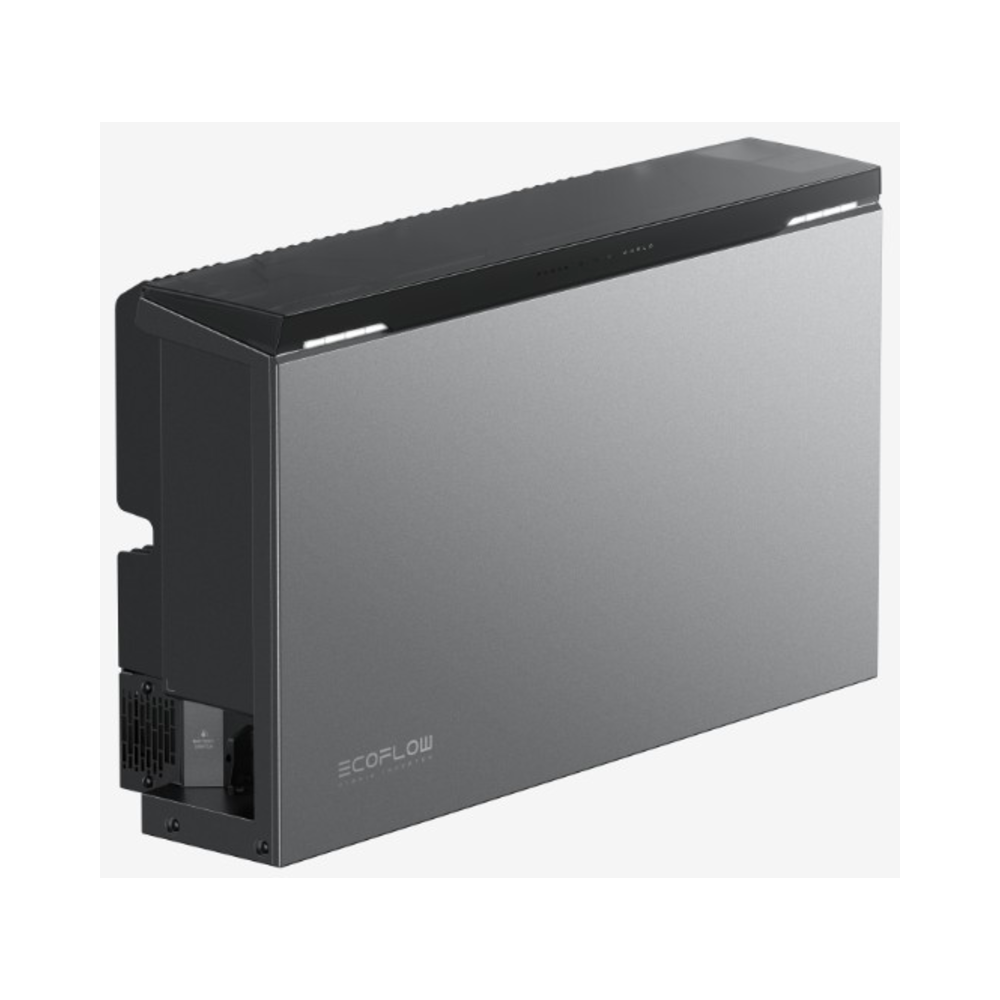

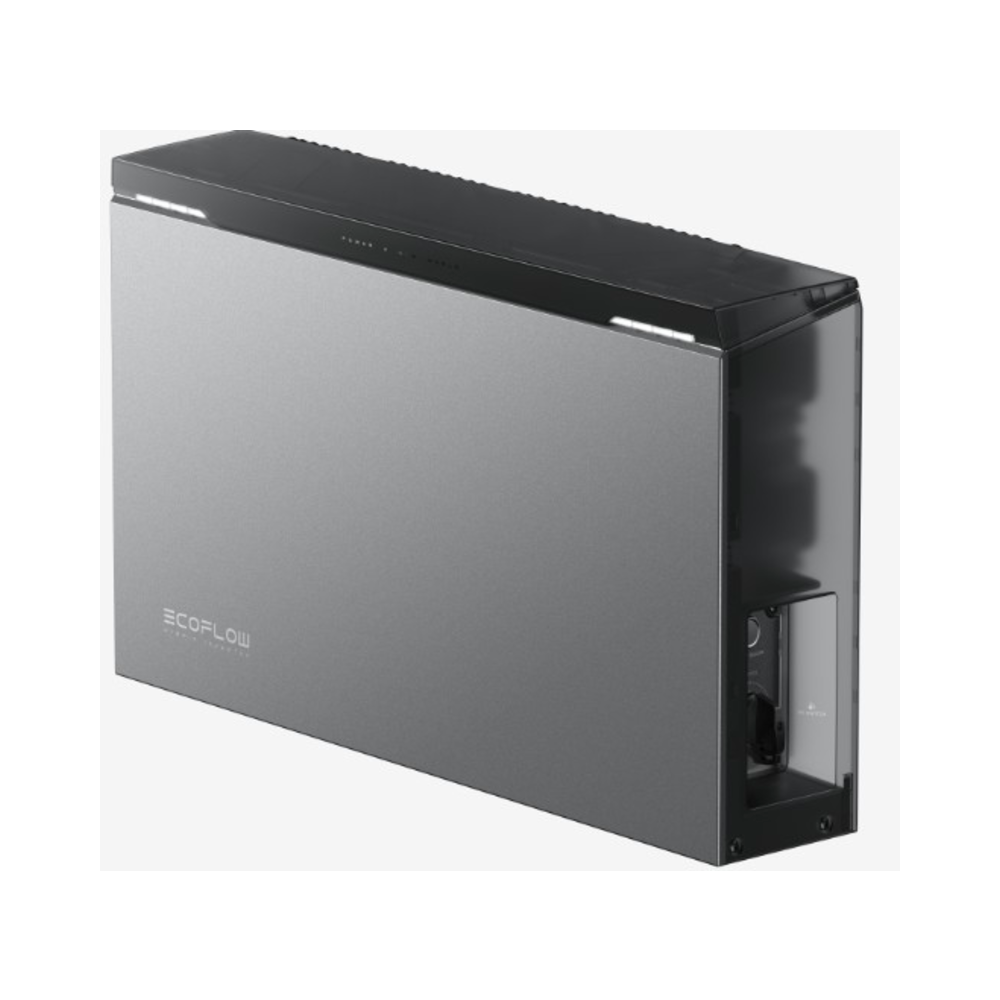

EcoFlow OCEAN 2 P3 Hybrid-Wechselrichter 6 kW

Der EcoFlow OCEAN 2 P3 6 kW ist ein moderner dreiphasiger Hybrid-Wechselrichter der zweiten EcoFlow-Heimspeichergeneration. Er verbindet Photovoltaikanlage, Batteriespeicher, Hausverbrauch und Ersatzstromversorgung innerhalb eines abgestimmten Energiesystems.

Mit 6 kW AC-Nennleistung, bis zu 12 kWp PV-Eingangsleistung und 3 unabhängigen MPP-Trackern bietet der OCEAN 2 eine hohe Flexibilität bei der Planung privater Photovoltaikanlagen. Unterschiedliche Dachausrichtungen oder getrennte Modulfelder können über die drei Tracker unabhängig voneinander geregelt werden.

Bis zu 12 kWp PV-Eingangsleistung

Beim 6-kW-Modell unterstützt EcoFlow eine maximale gesamte PV-Eingangsleistung von:

12.000 Wp

Die wichtigsten PV-Werte:

• maximale PV-Eingangsspannung: 1.000 V
• PV-Betriebsspannungsbereich: 50–1.000 V
• MPPT-Anlaufspannung: 120 V
• MPPT-Bereich bei Nennleistung: 500–850 V
• 3 unabhängige MPPT
• 1 String je MPPT
• maximale Eingangsleistung je MPPT: 8.000 W
• maximaler Eingangsstrom je MPPT: 16 A
• maximaler Kurzschlussstrom je MPPT: 20 A

Gerade die drei unabhängigen MPP-Tracker sind bei Dächern mit mehreren Ausrichtungen oder unterschiedlich belegten Dachflächen von Vorteil.

Drei unabhängige MPPT

Während der bisherige dreiphasige PowerOcean P3 mit zwei MPPT arbeitet, bietet der OCEAN 2 drei unabhängige MPP-Tracker.

Dadurch können beispielsweise Ost-, Süd- und Westflächen separat geregelt werden, sofern die elektrische Auslegung der jeweiligen Strings innerhalb der zulässigen Spannungs- und Stromgrenzen liegt.

6 kW dreiphasige Ausgangsleistung

Im regulären Netzbetrieb stellt der OCEAN 2 P3 6 kW eine Nennleistung von:

6.000 W

bereit.

Die maximale Scheinleistung beträgt 6.600 VA.

Weitere AC-Daten:

• Netzanschluss: 3L + N + PE
• Nennspannung: 380/400 V zwischen den Phasen
• Nennspannung Phase zu Neutralleiter: 220/230 V
• Netzfrequenz: 50 / 60 Hz
• Nennstrom bei 230 V: 8,7 A
• maximaler Ausgangsstrom: 10,7 A
• Leistungsfaktor: 0,8 kapazitiv bis 0,8 induktiv
• Stromklirrfaktor bei Volllast: ≤3 %

Integrierter dreiphasiger Full Backup

Ein wesentliches Merkmal des OCEAN 2 ist die integrierte Ersatzstromfunktion.

Im netzentkoppelten Betrieb stellt die 6-kW-Ausführung dauerhaft:

6.000 W

bereit.

EcoFlow bewirbt das System als Whole-Home Backup, da die erforderliche Backup-Funktion bereits in die Systemarchitektur integriert ist und keine separate klassische Backup-Box benötigt wird.

0-ms-Umschaltung

EcoFlow gibt sowohl für den Wechsel vom Netz- in den Inselbetrieb als auch zurück zum Netz eine Umschaltzeit von:

0 ms

an.

Diese unterbrechungsfreie Umschaltung gilt unter den von EcoFlow definierten Bedingungen. Dazu gehören insbesondere ein stabiles Netz, die Einhaltung der jeweiligen Netzvorschriften sowie eine angeschlossene Last, die die zulässige Backup-Ausgangsleistung nicht überschreitet.

Dadurch können geeignete Verbraucher bei einem Netzausfall ohne wahrnehmbare Unterbrechung weiterbetrieben werden.

63-A-Backup-Architektur

EcoFlow bewirbt den OCEAN 2 mit einer 63-A-Whole-Home-Backup-Architektur.

Dabei ist wichtig, zwischen der Durchleitung beziehungsweise Netzanschlusskapazität und der tatsächlichen Wechselrichterleistung im Inselbetrieb zu unterscheiden.

Beim OCEAN 2 P3 6 kW beträgt die dauerhafte netzentkoppelte Wechselrichterleistung weiterhin 6 kW. Die 63-A-Angabe bedeutet daher nicht, dass der 6-kW-Wechselrichter bei einem Stromausfall 43 kW erzeugen kann.

Batteriesystem mit bis zu 12 Modulen

Der OCEAN 2 unterstützt bis zu:

12 Batteriemodule an einem Wechselrichter

Die Batterieschnittstelle arbeitet mit:

• Nennspannung: 800 V
• Betriebsspannungsbereich: 720–960 V
• Kommunikation: CAN

EcoFlow bietet für OCEAN 2 unter anderem LFP-Batteriemodule mit 5,02 kWh und 8,03 kWh Nennkapazität an.

Je nach eingesetzter Batterievariante lässt sich das System auf eine sehr hohe Gesamtspeicherkapazität erweitern. Mit zwölf 8,03-kWh-Modulen sind rechnerisch rund 96 kWh Nennkapazität möglich.

LFP-Batterietechnologie

Die aktuellen OCEAN-2-Batteriemodule verwenden Lithium-Eisenphosphat-Zellen (LiFePO₄).

EcoFlow bewirbt die OCEAN-2-Generation mit mehr als 10.000 Ladezyklen und einer modularen Speicherarchitektur.

Batteriespeicher sind nicht automatisch Bestandteil dieses Wechselrichterartikels.

Erweiterbare Systemarchitektur

Für größere Anlagen unterstützt der OCEAN 2 die Kaskadierung mehrerer Wechselrichter.

EcoFlow gibt an:

• bis zu 5 Wechselrichter im netzgekoppelten Parallelbetrieb
• bis zu 2 Wechselrichter im netzentkoppelten Parallelbetrieb

Dadurch kann das System auch für größere Energieanforderungen ausgebaut werden.

AFCI-Lichtbogenschutz

Der OCEAN 2 verfügt über einen integrierten AFCI-Lichtbogenschutz.

Dieser dient dazu, gefährliche Lichtbogenereignisse auf der PV-Seite zu erkennen und erhöht damit die elektrische Sicherheit des Systems.

Umfangreiche Schutzfunktionen

EcoFlow nennt unter anderem:

• AFCI-Lichtbogenschutz
• Fehlerstromüberwachung
• PV-Isolationswiderstandsüberwachung
• Inselnetzschutz
• PV-Verpolungsschutz
• Emergency Power Off
• DC-Überspannungsschutz Typ II
• AC-Überspannungsschutz Typ II
• AC-Überstromschutz
• AC-Kurzschlussschutz
• AC-Überspannungsschutz

EcoFlow App und intelligentes Energiemanagement

Der OCEAN 2 lässt sich in das EcoFlow Home Energy Management System integrieren.

Für Kommunikation und Anlagenintegration stehen unter anderem zur Verfügung:

• WLAN
• Bluetooth
• RS485
• CAN
• EcoFlow App

Damit können PV-Erzeugung, Speicherbetrieb und Energieflüsse innerhalb des EcoFlow-Systems überwacht und verwaltet werden.

Hoher Wirkungsgrad

EcoFlow gibt für den OCEAN 2 einen maximalen Wirkungsgrad von:

97,8 %

an.

IP66 für Innen- und Außenmontage

Der Hybrid-Wechselrichter besitzt die Schutzart IP66.

Damit ist er gemäß den Installationsvorgaben von EcoFlow für geeignete Innen- und Außenbereiche vorgesehen.

Der Betriebstemperaturbereich beträgt:

–20 °C bis +60 °C

Oberhalb von 40 °C kann eine Leistungsreduzierung erfolgen.

Wand- oder Bodenmontage

Der Wechselrichter kann abhängig von der Systemkonfiguration:

• an der Wand montiert oder
• auf einem Bodenständer installiert

werden.

Bei einer Wandmontage können laut EcoFlow maximal drei Batteriemodule gestapelt werden.

15 Jahre Herstellergarantie

EcoFlow gibt für den OCEAN 2 Hybrid-Wechselrichter eine 15-jährige Herstellergarantie gemäß den jeweils geltenden Garantiebedingungen an.

Produktmerkmale

• Hersteller: EcoFlow
• Serie: OCEAN 2
• Modell: EF HD-P3-6K0-S2
• Weitere offizielle Variante: EF HD-P3-6K0-S2F
• Produkttyp: Hybrid-Wechselrichter
• Netzanschluss: dreiphasig
• AC-Nennleistung: 6.000 W
• Max. Scheinleistung: 6.600 VA
• Nennstrom bei 230/400 V: 8,7 A
• Max. AC-Ausgangsstrom: 10,7 A
• Max. PV-Eingangsleistung: 12.000 Wp
• Max. PV-Eingangsspannung: 1.000 V
• PV-Betriebsspannungsbereich: 50–1.000 V
• MPPT-Anlaufspannung: 120 V
• MPPT-Bereich bei Nennleistung: 500–850 V
• Anzahl MPPT: 3
• Strings je MPPT: 1
• PV-Strings gesamt: 3
• Max. Leistung je MPPT: 8.000 W
• Max. Eingangsstrom je MPPT: 16 A
• Max. Kurzschlussstrom je MPPT: 20 A
• Batterie-Nennspannung: 800 V
• Batteriespannungsbereich: 720–960 V
• Max. Anzahl Batteriemodule: 12
• Batteriekommunikation: CAN
• Backup: dreiphasiger Full Backup
• Off-Grid-Nennleistung: 6.000 W
• Netz-zu-Backup-Umschaltung: 0 ms unter definierten Bedingungen
• Backup-zu-Netz-Umschaltung: 0 ms unter definierten Bedingungen
• Max. Netz-/Bypass-Eingangsstrom: 63 A
• Parallelbetrieb netzgekoppelt: bis zu 5 Wechselrichter
• Parallelbetrieb netzentkoppelt: bis zu 2 Wechselrichter
• Max. Wirkungsgrad: 97,8 %
• AFCI: ja
• DC-Überspannungsschutz: Typ II
• AC-Überspannungsschutz: Typ II
• Emergency Power Off: ja
• Kommunikation: Bluetooth, WLAN, RS485, CAN
• Benutzeroberfläche: LED und App
• Schutzart: IP66
• Betriebstemperatur: –20 °C bis +60 °C
• Leistungsreduzierung: oberhalb 40 °C
• Max. Betriebshöhe: 3.000 m
• Leistungsreduzierung: oberhalb 2.000 m
• Relative Luftfeuchtigkeit: 0–100 %
• Abmessungen B × T × H: 680 × 203 × 406,5 mm
• Gewicht: ca. 36,5 kg
• Montage: Wand- oder Bodenmontage
• Diebstahlschutz: unterstützt
• Herstellergarantie: 15 Jahre gemäß Garantiebedingungen
