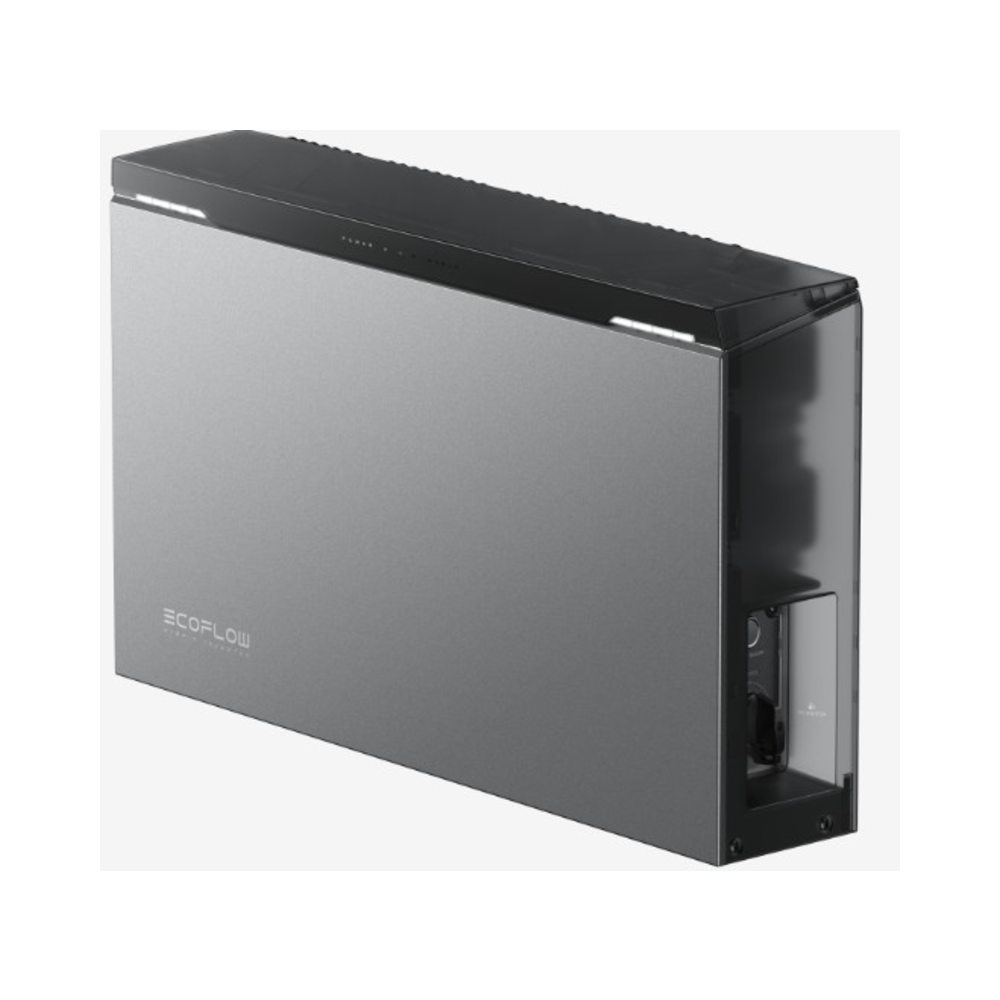

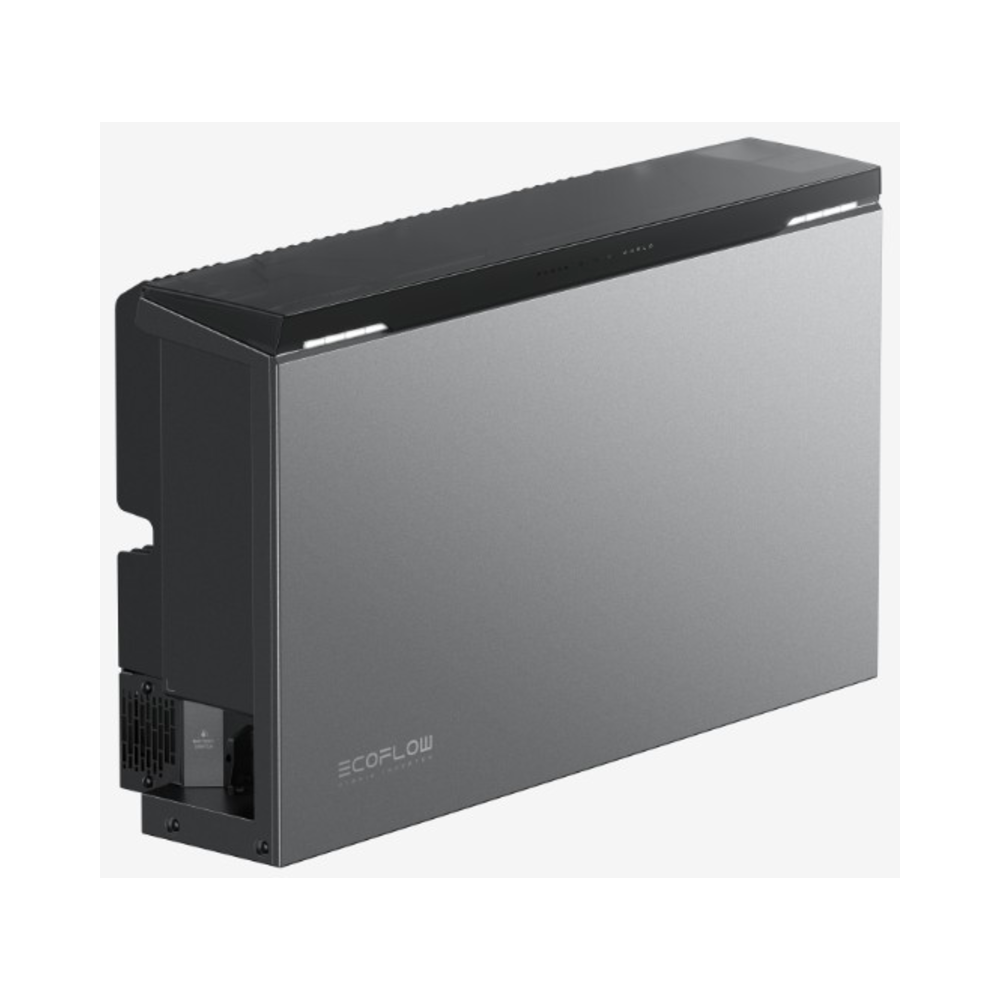

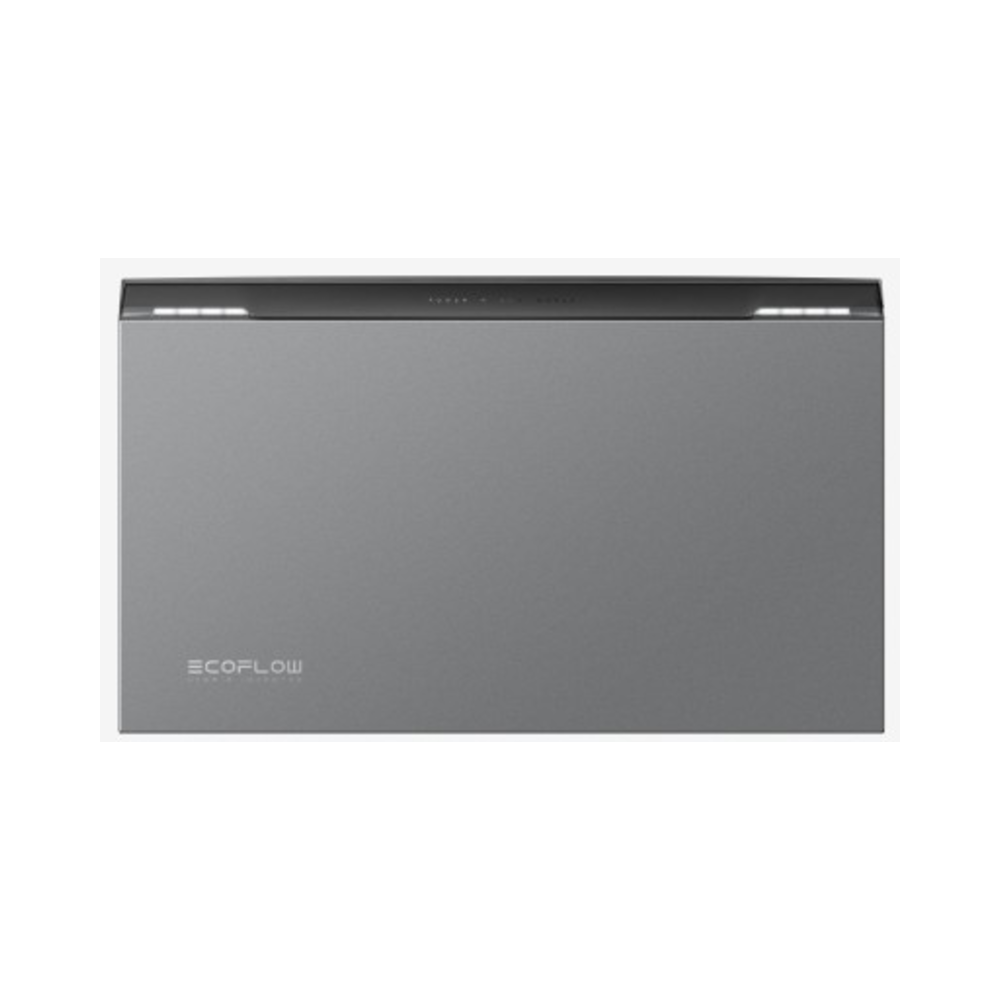

EcoFlow OCEAN 2 P3 Hybrid-Wechselrichter 10 kW – 3-phasig, 3 MPPT, Full Backup

Prüfung des Produktes

Das Produkt ist eindeutig identifiziert: EcoFlow OCEAN 2 P3 10 kW. Die offiziellen Modellbezeichnungen lauten EF HD-P3-10K0-S2 und EF HD-P3-10K0-S2F.

Es handelt sich um einen dreiphasigen Hybrid-Wechselrichter mit 10 kW Nennleistung aus der neuen EcoFlow OCEAN-2-Serie. Das Gerät verfügt über 3 unabhängige MPPT, unterstützt beim 10-kW-Modell bis zu 20 kWp PV-Eingangsleistung, bietet einen integrierten dreiphasigen Backup-Betrieb und kann mit bis zu 12 OCEAN-2-Batteriemodulen kombiniert werden.

Empfohlener Produktname für Shopify

EcoFlow OCEAN 2 P3 Hybrid-Wechselrichter 10 kW – 3-phasig, 3 MPPT, Full Backup

Produktbeschreibung

EcoFlow OCEAN 2 P3 Hybrid-Wechselrichter 10 kW

Der EcoFlow OCEAN 2 P3 10 kW ist ein moderner dreiphasiger Hybrid-Wechselrichter für leistungsstarke Photovoltaikanlagen mit Batteriespeicher. Er verbindet PV-Erzeugung, Energiespeicherung, Hausverbrauch und Ersatzstromversorgung innerhalb des EcoFlow-Heimenergiesystems.

Mit 10 kW Nennleistung, bis zu 20 kWp PV-Eingangsleistung und drei unabhängigen MPP-Trackern bietet der OCEAN 2 eine hohe Flexibilität für private Photovoltaikanlagen mit mehreren Dachflächen oder unterschiedlichen Modulausrichtungen.

Bis zu 20 kWp PV-Eingangsleistung

Der EcoFlow OCEAN 2 P3 10 kW unterstützt eine maximale gesamte PV-Eingangsleistung von:

20.000 Wp

Die wichtigsten PV-Eingangsdaten:

• maximale PV-Eingangsspannung: 1.000 V
• PV-Betriebsspannungsbereich: 50–1.000 V
• MPPT-Anlaufspannung: 120 V
• MPPT-Spannungsbereich bei Nennleistung: 500–850 V
• 3 unabhängige MPPT
• 1 PV-String je MPPT
• insgesamt 3 PV-Strings
• maximale Eingangsleistung je MPPT: 8.000 W
• maximaler Eingangsstrom je MPPT: 16 A
• maximaler Kurzschlussstrom je MPPT: 20 A

Drei unabhängige MPP-Tracker

Die 3 unabhängigen MPPT ermöglichen eine flexible Aufteilung der Photovoltaikanlage.

So können beispielsweise Ost-, Süd- und Westflächen separat geregelt werden, sofern die jeweiligen Strings innerhalb der elektrischen Grenzwerte des Wechselrichters liegen.

Gegenüber dem bisherigen dreiphasigen PowerOcean-System mit zwei MPPT bietet die OCEAN-2-Generation damit zusätzliche Möglichkeiten bei komplexeren Dachflächen.

10 kW dreiphasige Ausgangsleistung

Im regulären Netzbetrieb stellt der OCEAN 2 P3 10 kW eine Nennleistung von:

10.000 W

bereit.

Die maximale Scheinleistung beträgt 11.000 VA.

Weitere AC-Daten:

• Netzanschluss: 3L + N + PE
• Nennspannung Phase zu Phase: 380 / 400 V
• Nennspannung Phase zu Neutralleiter: 220 / 230 V
• Netzfrequenz: 50 / 60 Hz
• Nennstrom bei 230 V: 14,5 A
• Nennstrom bei 220 V: 15,2 A
• maximaler Ausgangsstrom: 17,8 A
• Leistungsfaktor: 0,8 voreilend bis 0,8 nacheilend
• Strom-Gesamtklirrfaktor bei Volllast: ≤3 %

Integrierter dreiphasiger Backup-Betrieb

Der OCEAN 2 verfügt über eine integrierte dreiphasige Ersatzstromfunktion.

Beim 10-kW-Modell beträgt die dauerhafte Ausgangsleistung im netzunabhängigen Betrieb:

10.000 W

Die Nennausgangsströme betragen:

• 14,5 A bei 230 V
• 15,2 A bei 220 V

Die netzunabhängige Spannungsverzerrung THDu beträgt laut EcoFlow maximal 2 %.

Eine separate klassische Backup-Box ist bei der OCEAN-2-Systemarchitektur nicht erforderlich.

0-ms-Umschaltung unter definierten Bedingungen

EcoFlow gibt für den Wechsel vom Netzbetrieb in den netzunabhängigen Betrieb sowie zurück zum Netz eine Umschaltzeit von:

0 ms

an.

Die 0-ms-Umschaltung gilt unter den von EcoFlow definierten Voraussetzungen. Dazu gehören insbesondere stabile Netzbedingungen, die Einhaltung der lokalen Netzvorschriften und eine angeschlossene Gesamtlast, die die Nennleistung des Backup-Ausgangs nicht überschreitet.

Damit können geeignete Verbraucher bei entsprechender Systemauslegung ohne wahrnehmbare Unterbrechung weiterbetrieben werden.

63-A-Netz- und Backup-Architektur

Der OCEAN 2 unterstützt netzseitig einen maximalen Eingangsstrom von:

63 A

Dieser Wert ist von der eigentlichen Wechselrichterleistung im Inselbetrieb zu unterscheiden.

Beim OCEAN 2 P3 10 kW beträgt die dauerhafte Ausgangsleistung während eines Netzausfalls 10 kW. Die 63-A-Angabe bedeutet daher nicht, dass der Wechselrichter im Inselbetrieb eine entsprechend höhere Erzeugungsleistung bereitstellen kann.

Modularer Batteriespeicher

Der OCEAN 2 P3 unterstützt bis zu:

12 Batteriemodule pro Wechselrichter

Die Batterieschnittstelle arbeitet mit einer Nennspannung von 800 V und kommuniziert über CAN mit dem Batteriesystem.

Dadurch lässt sich das Speichersystem modular entsprechend dem individuellen Energiebedarf aufbauen.

Welche Batterievarianten und Gesamtkapazitäten für die konkrete Anlage eingesetzt werden können, sollte anhand der aktuellen EcoFlow-Systemfreigabe geprüft werden.

Lithium-Eisenphosphat-Batterietechnologie

Die OCEAN-2-Batterien basieren auf Lithium-Eisenphosphat-Technologie (LiFePO₄).

EcoFlow bewirbt die aktuelle Batteriegeneration mit mehr als 10.000 Ladezyklen und einem mehrstufigen Sicherheitskonzept.

Batteriemodule sind bei einem einzelnen Wechselrichterartikel nicht automatisch im Lieferumfang enthalten.

Parallelbetrieb für größere Systeme

Für größere Energieanforderungen unterstützt OCEAN 2 den Parallelbetrieb mehrerer Wechselrichter.

EcoFlow gibt an:

• bis zu 5 kaskadierte Wechselrichter im netzgekoppelten Betrieb
• bis zu 2 kaskadierte Wechselrichter im netzunabhängigen Betrieb

Damit kann die Systemleistung bei entsprechend ausgelegten Anlagen erweitert werden.

Hoher Wirkungsgrad

EcoFlow gibt für den OCEAN 2 einen maximalen Wirkungsgrad von:

97,9 %

an.

AFCI-Lichtbogenschutz

Der OCEAN 2 unterstützt einen AFCI-Lichtbogenschutz zur Erkennung gefährlicher Fehlerlichtbögen auf der PV-Seite.

Zusätzlich verfügt das System über weitere elektrische Schutzfunktionen für einen sicheren Anlagenbetrieb.

Umfangreiche Schutzfunktionen

Zu den von EcoFlow genannten Schutzfunktionen gehören unter anderem:

• AFCI-Lichtbogenschutz
• Fehlerstromüberwachung
• PV-Isolationswiderstandsüberwachung
• Inselnetzschutz
• PV-Verpolungsschutz
• Emergency Power Off
• DC-Überspannungsschutz Typ II
• AC-Überspannungsschutz Typ II
• AC-Überstromschutz
• AC-Kurzschlussschutz

EcoFlow App und Energiemanagement

Der OCEAN 2 lässt sich in das EcoFlow-Heimenergiesystem integrieren und über die EcoFlow App überwachen.

Unterstützte Kommunikationsschnittstellen sind unter anderem:

• WLAN
• Bluetooth
• Ethernet / WAN
• RS485
• CAN

Damit können PV-Erzeugung, Batteriespeicher, Hausverbrauch und verschiedene Systemzustände zentral überwacht werden.

IP66 für Innen- und Außenmontage

Der EcoFlow OCEAN 2 P3 besitzt die Schutzart IP66.

Der Wechselrichter ist gemäß den Herstellervorgaben für geeignete Innen- und Außeninstallationen vorgesehen.

Der zulässige Betriebstemperaturbereich beträgt:

–20 °C bis +60 °C

Die maximale Betriebshöhe beträgt 3.000 m, wobei oberhalb von 2.000 m eine Leistungsreduzierung erfolgen kann.

Flexible Montage

Der OCEAN 2 kann abhängig von der Anlagenkonfiguration:

• an der Wand oder
• auf einem Bodenständer

installiert werden.

Mit Abmessungen von 680 × 203 × 406,5 mm und einem Gewicht von rund 36,5 kg ist der Hybrid-Wechselrichter für die Kombination mit dem modularen OCEAN-2-Speichersystem ausgelegt.

15 Jahre Herstellergarantie

EcoFlow gibt für den OCEAN 2 eine 15-jährige Herstellergarantie gemäß den jeweils geltenden Garantiebedingungen an.

Produktmerkmale

• Hersteller: EcoFlow
• Serie: OCEAN 2 P3
• Modell: EF HD-P3-10K0-S2
• Weitere offizielle Variante: EF HD-P3-10K0-S2F
• Produkttyp: Hybrid-Wechselrichter
• Netzanschluss: dreiphasig
• AC-Nennleistung: 10.000 W
• Max. Scheinleistung: 11.000 VA
• Nennstrom bei 230 V: 14,5 A
• Nennstrom bei 220 V: 15,2 A
• Max. AC-Ausgangsstrom: 17,8 A
• Max. PV-Eingangsleistung: 20.000 Wp
• Max. PV-Eingangsspannung: 1.000 V
• PV-Betriebsspannungsbereich: 50–1.000 V
• MPPT-Anlaufspannung: 120 V
• MPPT-Bereich bei Nennleistung: 500–850 V
• Anzahl MPPT: 3
• Strings je MPPT: 1
• PV-Strings gesamt: 3
• Max. Eingangsleistung je MPPT: 8.000 W
• Max. Eingangsstrom je MPPT: 16 A
• Max. Kurzschlussstrom je MPPT: 20 A
• Batterie-Nennspannung: 800 V
• Max. Anzahl Batteriemodule: 12
• Batteriekommunikation: CAN
• Backup: dreiphasig
• Off-Grid-Nennleistung: 10.000 W
• Off-Grid-THDu: ≤2 %
• Umschaltung Netz → Backup: 0 ms unter definierten Bedingungen
• Umschaltung Backup → Netz: 0 ms unter definierten Bedingungen
• Max. Netz-Eingangsstrom: 63 A
• Parallelbetrieb netzgekoppelt: bis zu 5 Wechselrichter
• Parallelbetrieb netzunabhängig: bis zu 2 Wechselrichter
• Max. Wirkungsgrad: 97,9 %
• AFCI: ja
• DC-Überspannungsschutz: Typ II
• AC-Überspannungsschutz: Typ II
• Emergency Power Off: ja
• Kommunikation: WLAN, Bluetooth, WAN, RS485, CAN
• Benutzeroberfläche: LED und EcoFlow App
• Schutzart: IP66
• Betriebstemperatur: –20 °C bis +60 °C
• Max. Betriebshöhe: 3.000 m
• Relative Luftfeuchtigkeit: 0–100 %
• Eigenverbrauch im Leichtlastbetrieb: ca. 50 W
• Abmessungen B × T × H: 680 × 203 × 406,5 mm
• Gewicht: ca. 36,5 kg
• Montage: Wand- oder Bodenmontage
• Herstellergarantie: 15 Jahre gemäß Garantiebedingungen
