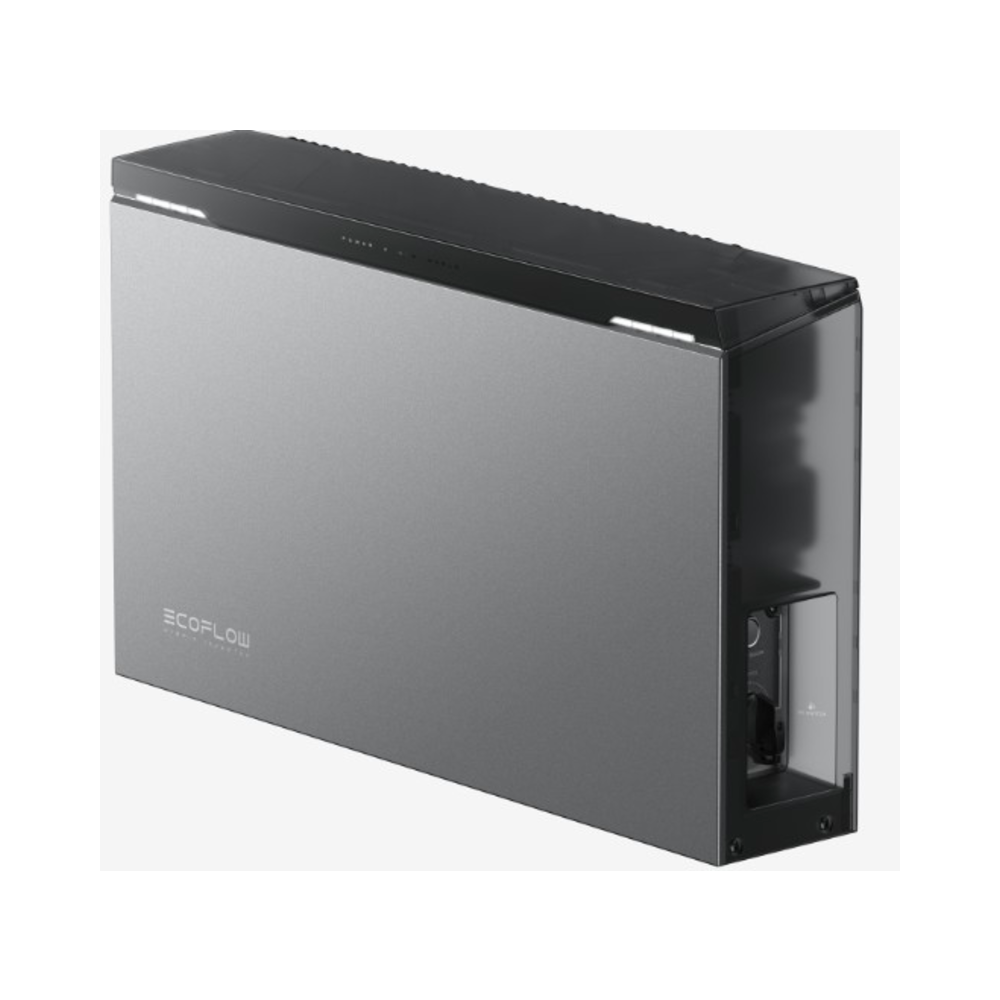

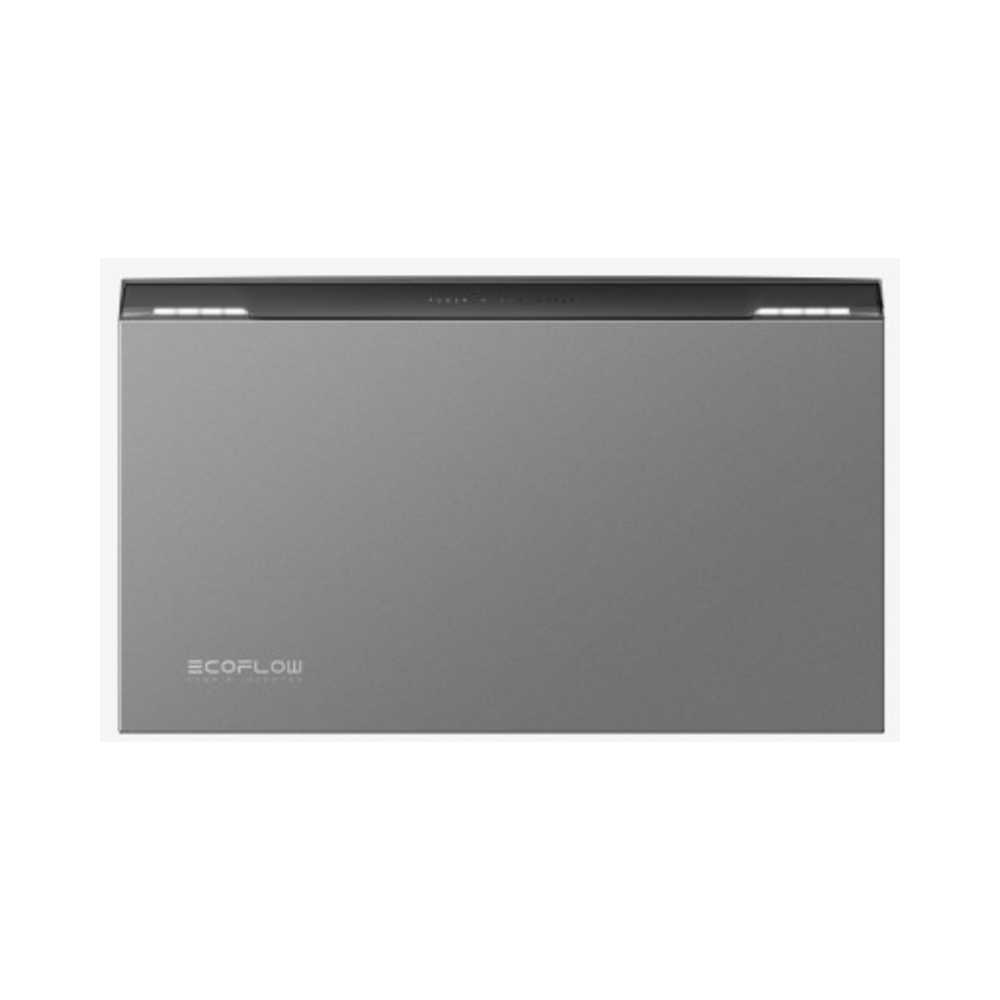

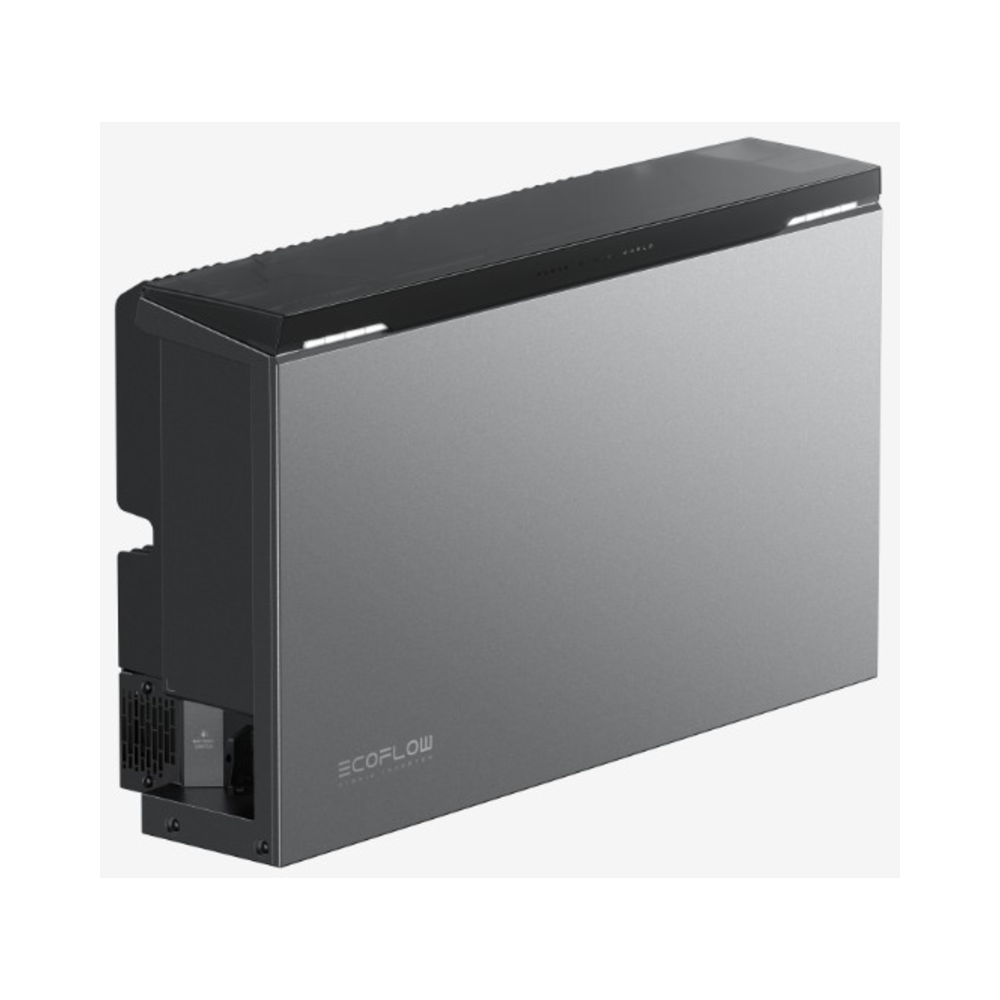

EcoFlow OCEAN 2 P3 Hybrid-Wechselrichter 12 kW

Der EcoFlow OCEAN 2 P3 12 kW ist ein leistungsstarker dreiphasiger Hybrid-Wechselrichter für moderne Photovoltaikanlagen mit Batteriespeicher. Er verbindet PV-Erzeugung, Batteriespeicherung, Hausverbrauch und Ersatzstromversorgung innerhalb des EcoFlow-Heimenergiesystems.

Mit 12 kW Nennleistung, bis zu 24 kWp PV-Eingangsleistung und 3 unabhängigen MPP-Trackern bietet der OCEAN 2 hohe Flexibilität für größere private Photovoltaikanlagen und Gebäude mit mehreren Dachausrichtungen.

Bis zu 24 kWp PV-Eingangsleistung

Der EcoFlow OCEAN 2 P3 12 kW unterstützt eine maximale gesamte PV-Eingangsleistung von:

24.000 Wp

Die PV-Seite bietet:

• maximale PV-Eingangsspannung: 1.000 V
• PV-Betriebsspannungsbereich: 50–1.000 V
• MPPT-Anlaufspannung: 120 V
• MPPT-Spannungsbereich bei Nennleistung: 500–850 V
• 3 unabhängige MPPT
• 1 PV-String je MPPT
• insgesamt 3 PV-Strings
• maximale Eingangsleistung je MPPT: 8.000 W
• maximaler Eingangsstrom je MPPT: 16 A
• maximaler Kurzschlussstrom je MPPT: 20 A

Drei unabhängige MPPT

Die drei unabhängigen MPP-Tracker ermöglichen eine flexible Auslegung der Photovoltaikanlage.

So können beispielsweise unterschiedliche Ost-, Süd- und Westflächen separat geregelt werden. Dadurch eignet sich der OCEAN 2 besonders für Dächer mit mehreren Ausrichtungen oder unterschiedlich aufgebauten Modulfeldern.

Niedrige MPPT-Anlaufspannung

Mit einer MPPT-Anlaufspannung von lediglich 120 V kann der Wechselrichter bereits mit vergleichsweise kurzen PV-Strings arbeiten.

Der breite PV-Betriebsspannungsbereich von 50 bis 1.000 V bietet zusätzlich Spielraum bei der Anlagenplanung.

12 kW dreiphasige Ausgangsleistung

Im regulären Netzbetrieb stellt der OCEAN 2 P3 eine Nennleistung von:

12.000 W

bereit.

Die maximale Scheinleistung beträgt 13.200 VA.

Weitere AC-Daten:

• Netzanschluss: 3L + N + PE
• Nennspannung Phase zu Phase: 380 / 400 V
• Nennspannung Phase zu Neutralleiter: 220 / 230 V
• Netzfrequenz: 50 / 60 Hz
• Nennstrom bei 230 V: 17,4 A
• Nennstrom bei 220 V: 18,2 A
• maximaler Ausgangsstrom: 21,4 A
• Leistungsfaktor: 0,8 voreilend bis 0,8 nacheilend
• Strom-Gesamtklirrfaktor bei Volllast: ≤3 %

Integrierter dreiphasiger Backup-Betrieb

Der OCEAN 2 verfügt über eine integrierte dreiphasige Ersatzstromfunktion.

Beim 12-kW-Modell beträgt die dauerhafte Ausgangsleistung im netzunabhängigen Betrieb:

12.000 W

Damit können bei entsprechender Systemauslegung leistungsstarke Verbraucher auch während eines Stromausfalls weiter versorgt werden.

Die tatsächlich verfügbare Leistung hängt insbesondere vom angeschlossenen Batteriesystem, dessen Ladezustand und den angeschlossenen Verbrauchern ab.

0-ms-Umschaltung unter definierten Bedingungen

EcoFlow gibt für OCEAN 2 eine Umschaltzeit von:

0 ms

an – sowohl vom Netzbetrieb in den netzunabhängigen Betrieb als auch zurück zum öffentlichen Stromnetz.

Die 0-ms-Umschaltung gilt unter den von EcoFlow definierten Voraussetzungen, unter anderem bei stabilen Netzbedingungen und sofern die Gesamtlast die Nennleistung des Backup-Ausgangs nicht überschreitet.

Dadurch können geeignete Verbraucher bei entsprechend ausgelegter Anlage ohne wahrnehmbare Unterbrechung weiterbetrieben werden.

63-A-Netzarchitektur

Der OCEAN 2 unterstützt einen maximalen netzseitigen Eingangsstrom von:

63 A

Dieser Wert darf nicht mit der eigentlichen Erzeugungsleistung des Wechselrichters im Inselbetrieb verwechselt werden.

Bei einem tatsächlichen Stromausfall beträgt die dauerhafte Ausgangsleistung des OCEAN 2 P3 12 kW 12 kW.

Bis zu 12 Batteriemodule

An einem OCEAN-2-Hybrid-Wechselrichter können bis zu:

12 Batteriemodule

betrieben werden.

Die Batterieschnittstelle arbeitet mit:

• Batterie-Nennspannung: 800 V
• Batteriespannungsbereich: 700–980 V
• Kommunikation: CAN

Dadurch kann der Speicher modular an den Energiebedarf des Gebäudes angepasst werden.

Die konkrete zulässige Speicherkapazität hängt von den eingesetzten OCEAN-2-Batteriemodulen und der jeweiligen Systemkonfiguration ab.

LFP-Batterietechnologie

Die OCEAN-2-Batteriemodule basieren auf Lithium-Eisenphosphat-Technologie (LiFePO₄).

EcoFlow bietet für OCEAN 2 unterschiedliche Batteriegrößen an, wodurch sich das Speichersystem flexibel konfigurieren lässt.

Die Batteriemodule sind bei diesem Wechselrichterartikel nicht automatisch enthalten.

Parallelbetrieb für größere Anlagen

Für größere Energiesysteme unterstützt OCEAN 2 den Parallelbetrieb mehrerer Wechselrichter.

Möglich sind:

• bis zu 5 kaskadierte Wechselrichter im netzgekoppelten Betrieb
• bis zu 2 kaskadierte Wechselrichter im netzunabhängigen Betrieb

Damit lässt sich die Systemleistung bei entsprechend geplanten Anlagen erweitern.

AFCI-Lichtbogenschutz

Der OCEAN 2 verfügt über einen integrierten AFCI-Lichtbogenschutz.

Dieser unterstützt die Erkennung gefährlicher Lichtbogenfehler auf der PV-Seite und ergänzt die weiteren elektrischen Schutzfunktionen des Systems.

Umfangreiche Schutzfunktionen

Zur Ausstattung gehören unter anderem:

• AFCI-Lichtbogenschutz
• Fehlerstromüberwachung
• PV-Isolationswiderstandsüberwachung
• Anti-Islanding-Schutz
• PV-Verpolungsschutz
• Emergency Power Off / Not-Abschaltung
• DC-Überspannungsschutz Typ II
• AC-Überspannungsschutz Typ II
• AC-Überstromschutz
• AC-Kurzschlussschutz

EcoFlow App und Energiemanagement

Der OCEAN 2 lässt sich in das EcoFlow-Heimenergiesystem integrieren und über die EcoFlow App überwachen.

Unterstützte Kommunikationsschnittstellen sind:

• Bluetooth
• WLAN
• RS485
• CAN

Über die EcoFlow App können unter anderem Energieerzeugung, Speicherbetrieb und Systemzustände überwacht werden.

Hoher Wirkungsgrad

EcoFlow gibt für den OCEAN 2 einen maximalen Wirkungsgrad von:

97,9 %

an.

IP66 für Innen- und Außeninstallation

Der Wechselrichter besitzt die Schutzart IP66 und ist gemäß den Herstellervorgaben für geeignete Innen- und Außeninstallationen vorgesehen.

Der Betriebstemperaturbereich beträgt:

–20 °C bis +60 °C

Oberhalb von 40 °C kann eine Leistungsreduzierung erfolgen.

Die maximale Betriebshöhe beträgt 3.000 m, mit möglicher Leistungsreduzierung oberhalb von 2.000 m.

Flexible Wand- oder Bodenmontage

Der OCEAN 2 kann abhängig von der Systemkonfiguration:

• an der Wand oder
• auf einem Bodenständer

installiert werden.

Die Abmessungen des Hybrid-Wechselrichters betragen 680 × 203 × 406,5 mm.

Das Gewicht liegt bei rund 36,5 kg.

15 Jahre Herstellergarantie

EcoFlow gibt für den OCEAN 2 eine 15-jährige Herstellergarantie gemäß den jeweils geltenden Garantiebedingungen an.

Produktmerkmale

• Hersteller: EcoFlow
• Serie: OCEAN 2 P3
• Modell: EF HD-P3-12K0-S2
• Weitere offizielle Variante: EF HD-P3-12K0-S2F
• Produkttyp: Hybrid-Wechselrichter
• Netzanschluss: dreiphasig
• AC-Nennleistung: 12.000 W
• Max. Scheinleistung: 13.200 VA
• Nennstrom bei 230 V: 17,4 A
• Nennstrom bei 220 V: 18,2 A
• Max. AC-Ausgangsstrom: 21,4 A
• Max. PV-Eingangsleistung: 24.000 Wp
• Max. PV-Eingangsspannung: 1.000 V
• PV-Betriebsspannungsbereich: 50–1.000 V
• MPPT-Anlaufspannung: 120 V
• MPPT-Bereich bei Nennleistung: 500–850 V
• Anzahl MPPT: 3
• Strings je MPPT: 1
• PV-Strings gesamt: 3
• Max. Eingangsleistung je MPPT: 8.000 W
• Max. Eingangsstrom je MPPT: 16 A
• Max. Kurzschlussstrom je MPPT: 20 A
• Batterie-Nennspannung: 800 V
• Batteriespannungsbereich: 700–980 V
• Max. Anzahl Batteriemodule: 12
• Batteriekommunikation: CAN
• Backup: dreiphasig
• Off-Grid-Nennleistung: 12.000 W
• Off-Grid-THDu: ≤2 %
• Umschaltung Netz → Backup: 0 ms unter definierten Bedingungen
• Umschaltung Backup → Netz: 0 ms unter definierten Bedingungen
• Max. netzseitiger Eingangsstrom: 63 A
• Parallelbetrieb netzgekoppelt: bis zu 5 Wechselrichter
• Parallelbetrieb netzunabhängig: bis zu 2 Wechselrichter
• Max. Wirkungsgrad: 97,9 %
• AFCI: ja
• DC-Überspannungsschutz: Typ II
• AC-Überspannungsschutz: Typ II
• Emergency Power Off: ja
• Kommunikation: Bluetooth, WLAN, RS485, CAN
• Benutzeroberfläche: LED und EcoFlow App
• Schutzart: IP66
• Betriebstemperatur: –20 °C bis +60 °C
• Leistungsreduzierung: oberhalb 40 °C
• Max. Betriebshöhe: 3.000 m
• Leistungsreduzierung: oberhalb 2.000 m
• Relative Luftfeuchtigkeit: 0–100 %
• Eigenverbrauch bei geringer Last: ca. 50 W
• Abmessungen B × T × H: 680 × 203 × 406,5 mm
• Gewicht: ca. 36,5 kg
• Montage: Wand- oder Bodenmontage
• Diebstahlschutz: unterstützt
• Herstellergarantie: 15 Jahre gemäß Garantiebedingungen
