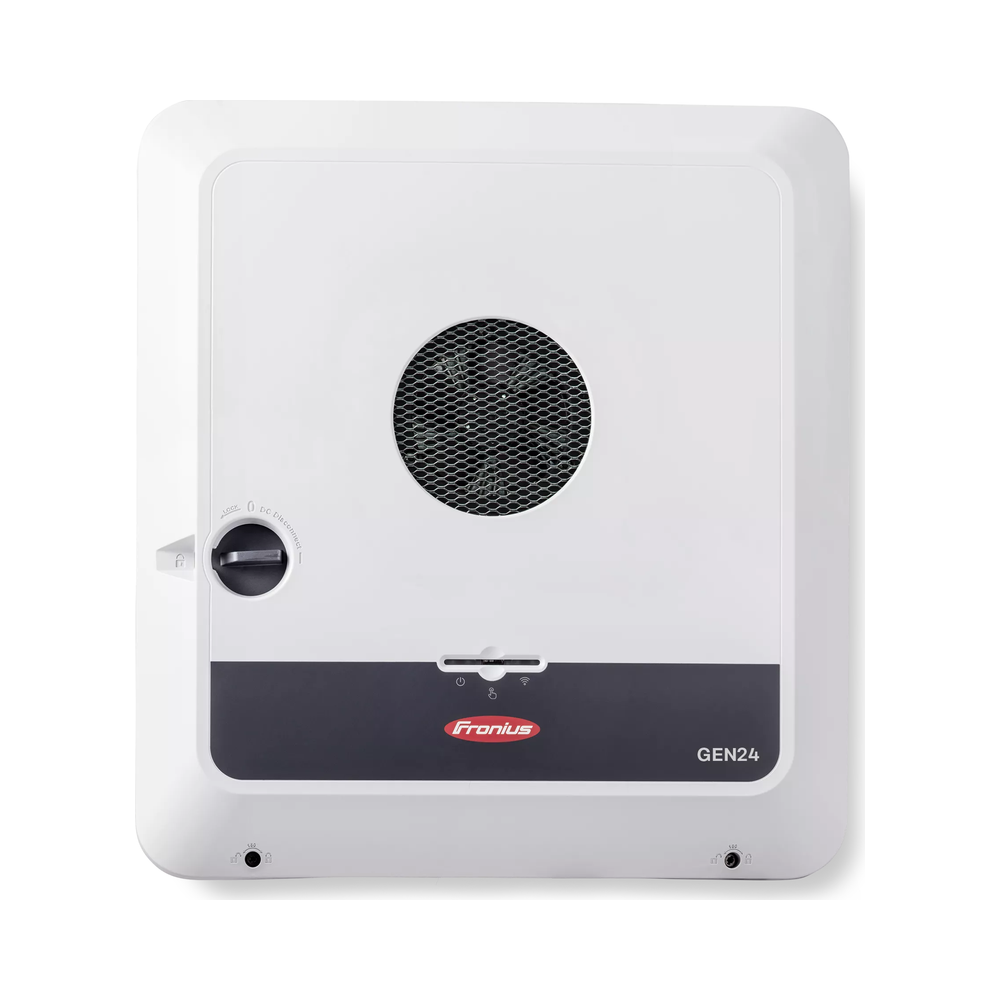

Fronius Symo GEN24 6.0 Plus SC Hybrid-Wechselrichter 6 kW – 3-phasig, 2 MPPT

Fronius Symo GEN24 6.0 Plus SC Hybrid-Wechselrichter 6 kW

Der Fronius Symo GEN24 6.0 Plus SC ist ein dreiphasiger Hybrid-Wechselrichter mit 6.000 W AC-Nennleistung für Photovoltaikanlagen mit optionalem Batteriespeicher.

Zwei unabhängige MPP-Tracker, drei PV-Stringanschlüsse, ein Hochvolt-Batterieanschluss und die integrierten Notstromfunktionen machen den Wechselrichter zu einer vielseitigen Lösung für private PV-Anlagen.

Die Plus-Ausführung unterstützt sowohl die direkte Einbindung kompatibler Batteriespeicher als auch den PV Point und einen dreiphasigen Full-Backup-Betrieb.

Zwei MPPT und drei PV-Eingänge

Der Wechselrichter verfügt über 2 unabhängige MPP-Tracker.

Die PV-Anschlüsse verteilen sich auf:

• MPPT 1: 2 String-Eingänge
• MPPT 2: 1 String-Eingang
• insgesamt 3 PV-Eingänge

Die maximalen Eingangsstromstärken betragen:

• MPPT 1: 28 A
• MPPT 2: 14 A

Der maximale Kurzschlussstrom beträgt:

• MPPT 1: 40 A
• MPPT 2: 20 A

Damit eignet sich die SC-Ausführung auch für aktuelle PV-Module mit vergleichsweise hohen Modulströmen, sofern die elektrischen Grenzwerte bei der Stringplanung eingehalten werden.

Breiter DC-Spannungsbereich

Der Fronius Symo GEN24 6.0 Plus SC arbeitet mit einem DC-Eingangsspannungsbereich von:

80 bis 1.000 V

Weitere wichtige Werte:

• Startspannung: 80 V
• Nenneingangsspannung: 610 V
• MPP-Spannungsbereich bei Nennleistung: 148–800 V
• nutzbarer MPP-Spannungsbereich: 80–800 V
• maximal verarbeitbare PV-Leistung: 6.180 W

Direkter Anschluss eines Batteriespeichers

Als Hybrid-Wechselrichter verfügt der Symo GEN24 6.0 Plus SC über einen direkten Anschluss für kompatible Hochvolt-Batteriesysteme.

Die Batterieschnittstelle bietet:

• 1 Batterieeingang
• Batteriespannungsbereich: 160–700 V
• maximaler Batteriestrom: 22 A
• maximale Batterieleistung: 6.220 W

Fronius unterstützt abhängig von Batteriegröße, Softwarestand und Land unter anderem Batteriesysteme von:

• Fronius Reserva
• Fronius Reserva Pro
• BYD Battery-Box Premium HVS
• BYD Battery-Box HVS+
• BYD Battery-Box Premium HVM
• BYD Battery-Box HVM+
• LG FLEX

Die konkrete Speicherkompatibilität sollte für die gewünschte Batteriegröße vor Installation geprüft werden.

6 kW dreiphasige Ausgangsleistung

Im normalen Netzbetrieb stellt der Wechselrichter eine AC-Nennleistung von:

6.000 W

bereit.

Weitere AC-Daten:

• maximale Ausgangsleistung: 6.000 W
• Nennscheinleistung: 6.000 VA
• Nennstrom bei 230/400 V: 8,7 A
• Netzanschluss: 3~ NPE 230/400 V
• Netzfrequenz: 50 / 60 Hz

PV Point mit 3 kW Basisnotstrom

Der Fronius GEN24 Plus besitzt einen integrierten PV Point.

Dieser stellt bei einem Netzausfall einen separaten einphasigen Notstromkreis bereit.

Die Nennleistung beträgt:

3.000 W / 3.000 VA

Kurzzeitig sind laut Fronius beim 6.0 Plus SC bis zu 4.255 W für 5 Sekunden möglich.

Für den PV Point wird keine vollständige Umschaltung des gesamten Hausnetzes benötigt. Er ist als separater Notstromabgang vorgesehen.

Dreiphasiger Full Backup

Neben dem PV Point unterstützt der Symo GEN24 6.0 Plus SC einen dreiphasigen Full-Backup-Betrieb.

Im Full Backup stehen bereit:

• Nennleistung: 6.000 W
• dreiphasiger Ausgang: 230/400 V
• kurzzeitige maximale Leistung: bis zu 12.765 W für 5 Sekunden
• maximal 4.255 W pro Phase für 5 Sekunden

Damit können bei entsprechender Anlagenplanung auch dreiphasige Verbraucher in die Notstromversorgung integriert werden.

Für den Full-Backup-Betrieb werden eine kompatible Batterie, ein Fronius Smart Meter und zusätzliche Komponenten für die Netzumschaltung benötigt.

Schnelle Umschaltung mit Rapid Switch Mode

Die normale Umschaltzeit in den Full-Backup-Betrieb beträgt rund 10 Sekunden.

Mit dem von Fronius unterstützten Rapid Switch Mode kann die Umschaltzeit auf unter 20 ms reduziert werden.

Dafür ist eine entsprechend ausgelegte Installation mit dem dafür vorgesehenen Fronius Backup Controller erforderlich.

Hoher Wirkungsgrad

Der Fronius Symo GEN24 6.0 Plus SC erreicht einen maximalen Wirkungsgrad von:

98,3 %

Der europäische Wirkungsgrad beträgt bei der Nenneingangsspannung von 610 V 97,9 %.

Integrierter AFCI-Lichtbogenschutz

Bei der SC-Version ist laut aktuellem Fronius-Benutzerhandbuch ein AFCI-Lichtbogenschutz integriert.

Dieser dient der Erkennung gefährlicher Gleichstrom-Lichtbögen auf der PV-Seite.

Weitere integrierte Schutzfunktionen umfassen unter anderem:

• DC-Trennschalter
• DC-Isolationsüberwachung
• Fehlerstromüberwachung
• Anti-Islanding-Funktion
• Überlastschutz durch Leistungsbegrenzung

Fronius Solar.web und offene Schnittstellen

Der Wechselrichter unterstützt die Einbindung in Fronius Solar.web zur Überwachung und Auswertung der Photovoltaikanlage.

Zu den Kommunikationsmöglichkeiten gehören unter anderem:

• WLAN
• Ethernet
• Modbus TCP SunSpec
• Modbus RTU SunSpec
• RS485
• Fronius Smart Meter
• integrierter Datenlogger
• integrierter Webserver

Damit lässt sich der Wechselrichter auch in Energiemanagement- und Smart-Home-Anwendungen integrieren.

Active Cooling

Fronius setzt beim Symo GEN24 6.0 Plus SC auf eine geregelte aktive Luftkühlung.

Der typische Schalldruckpegel wird mit 47 dB(A) angegeben.

Die aktive Kühlung unterstützt die Temperaturregelung der Leistungselektronik auch bei höheren Leistungen und Umgebungstemperaturen.

IP66 für Innen- und Außenmontage

Das Gehäuse besitzt die Schutzart IP66.

Der zulässige Umgebungstemperaturbereich beträgt:

–25 °C bis +60 °C

Damit ist der Wechselrichter sowohl für geeignete Innenräume als auch für eine entsprechend den Herstellervorgaben ausgeführte Außeninstallation vorgesehen.

Produktmerkmale

• Hersteller: Fronius
• Serie: Symo GEN24 Plus SC
• Modell: Symo GEN24 6.0 Plus SC
• Hersteller-Artikelnummer: 4,210,183,002
• Produkttyp: Hybrid-Wechselrichter
• Netzanschluss: dreiphasig
• AC-Nennleistung: 6.000 W
• Max. Ausgangsleistung: 6.000 W
• Nennscheinleistung: 6.000 VA
• AC-Nennstrom bei 230/400 V: 8,7 A
• Anzahl MPPT: 2
• PV-Eingänge: 2 / 1
• PV-Eingänge gesamt: 3
• Max. Eingangsstrom: 28 A / 14 A
• Max. Kurzschlussstrom: 40 A / 20 A
• Max. Kurzschlussstrom gesamt: 60 A
• Max. PV-Eingangsspannung: 1.000 V
• Min. PV-Eingangsspannung: 80 V
• Startspannung: 80 V
• Nenneingangsspannung: 610 V
• MPP-Bereich bei Nennleistung: 148–800 V
• Nutzbarer MPP-Bereich: 80–800 V
• Max. verarbeitbare PV-Leistung: 6.180 W
• Batterieanschlüsse: 1
• Batteriespannungsbereich: 160–700 V
• Max. Batteriestrom: 22 A
• Max. Batterieleistung: 6.220 W
• PV Point: ja
• PV-Point-Nennleistung: 3.000 VA
• PV-Point-Spitzenleistung: 4.255 W für 5 Sekunden
• Full Backup: ja
• Full-Backup-Nennleistung: 6.000 W
• Full-Backup-Spitzenleistung: 12.765 W für 5 Sekunden
• Full Backup: dreiphasig
• Standard-Umschaltzeit Full Backup: ca. 10 Sekunden
• Rapid Switch Mode: <20 ms bei entsprechender Systemkonfiguration
• Max. Wirkungsgrad: 98,3 %
• Europäischer Wirkungsgrad bei 610 V: 97,9 %
• AFCI: integriert
• DC-Trennschalter: integriert
• Fehlerstromüberwachung: integriert
• Monitoring: Fronius Solar.web
• WLAN: ja
• Ethernet: ja
• RS485 / Modbus RTU: ja
• Datenlogger / Webserver: integriert
• Kühlung: geregelte aktive Luftkühlung
• Schalldruckpegel: 47 dB(A)
• Schutzart: IP66
• Schutzklasse: Klasse I
• Topologie: transformatorlos
• Betriebstemperatur: –25 °C bis +60 °C
• Luftfeuchtigkeit: 0–100 %, einschließlich Kondensation
• Abmessungen H × B × T: 595 × 529 × 180 mm
• Gewicht: ca. 22,8 kg
• Nachtverbrauch: ≤10 W
