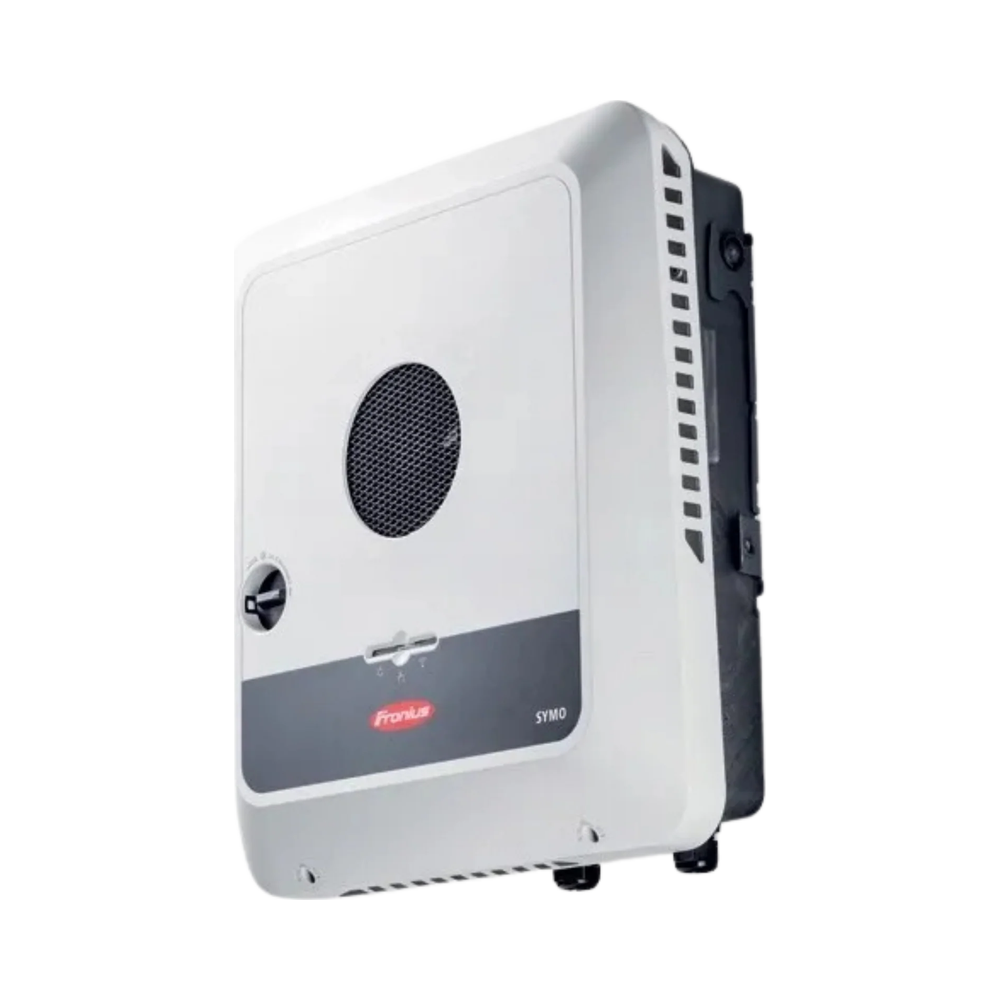

Fronius Symo GEN24 12.0 Plus SC Hybrid-Wechselrichter 12 kW

Der Fronius Symo GEN24 12.0 Plus SC ist ein leistungsstarker dreiphasiger Hybrid-Wechselrichter mit 12 kW AC-Nennleistung für Photovoltaikanlagen mit optionalem Hochvolt-Batteriespeicher.

Zwei unabhängige MPP-Tracker, drei PV-String-Eingänge, ein direkter Batterieanschluss sowie die integrierten Notstromfunktionen PV Point und Full Backup machen den Wechselrichter zu einer vielseitigen Lösung für größere private Photovoltaikanlagen.

Bis zu 18 kWp PV-Generatorleistung

Der Symo GEN24 12.0 Plus SC erlaubt den Anschluss eines PV-Generators mit bis zu 18.000 Wp.

Die maximal verarbeitbare PV-Leistung beträgt 12.360 W.

Die wichtigsten DC-Daten:

• maximale PV-Generatorleistung: 18.000 Wp
• maximal verarbeitbare PV-Leistung: 12.360 W
• maximale DC-Eingangsspannung: 1.000 V
• minimale Eingangsspannung: 80 V
• Startspannung: 80 V
• Nenneingangsspannung: 610 V
• nutzbarer MPP-Spannungsbereich: 80–800 V
• MPP-Spannungsbereich bei Nennleistung: 295–800 V

Zwei MPPT mit drei PV-Eingängen

Der Wechselrichter verfügt über 2 unabhängige MPP-Tracker mit insgesamt drei PV-Eingängen.

Die Aufteilung beträgt:

• MPPT 1: 2 PV-Eingänge
• MPPT 2: 1 PV-Eingang

Die maximalen Eingangsstromstärken betragen:

• MPPT 1: 28 A
• MPPT 2: 14 A

Die maximalen Kurzschlussströme liegen bei:

• MPPT 1: 40 A
• MPPT 2: 20 A

Damit ist die SC-Version auch für aktuelle PV-Module mit höheren Modulströmen ausgelegt, sofern sämtliche Strom- und Spannungsgrenzen bei der Anlagenplanung berücksichtigt werden.

Direkter Hochvolt-Batterieanschluss

Als GEN24-Plus-Modell besitzt der Wechselrichter einen direkten Anschluss für kompatible Hochvolt-Batteriespeicher.

Die Batterieschnittstelle bietet:

• 1 Batterieanschluss
• Batteriespannungsbereich: 160–700 V
• maximaler Batteriestrom: 22 A
• hohe Lade- und Entladeleistung abhängig vom verwendeten Batteriesystem

Fronius nennt für die aktuelle Gerätegeneration unter anderem folgende kompatible Batteriesysteme:

• Fronius Reserva
• Fronius Reserva Pro
• BYD Battery-Box HVS / HVM
• BYD Battery-Box HVS+ / HVM+
• LG FLEX

Die konkrete Speichergröße und mögliche Lade- beziehungsweise Entladeleistung sollte anhand der aktuellen Fronius-Kompatibilitätsunterlagen geprüft werden.

12 kW dreiphasige AC-Leistung

Im normalen Netzbetrieb stellt der Wechselrichter eine Nennleistung von:

12.000 W

bereit.

Weitere Ausgangsdaten:

• AC-Nennleistung: 12.000 W
• Nennscheinleistung: 12.000 VA
• maximale Ausgangsleistung: 12.000 VA
• maximaler AC-Ausgangsstrom: 18,5 A
• Nennstrom bei 400 V: 17,4 A
• Netzanschluss: 3~ NPE 400/230 V beziehungsweise 380/220 V
• Netzfrequenz: 50 / 60 Hz

PV Point mit 3 kW Basisnotstrom

Der integrierte PV Point stellt bei einem Stromausfall einen separaten einphasigen Notstromanschluss zur Verfügung.

Die Nennleistung beträgt:

3.000 W

Kurzzeitig können beim 12.0 Plus SC bis zu 4.255 W für 5 Sekunden bereitgestellt werden.

Der PV Point ist insbesondere für ausgewählte wichtige Verbraucher geeignet und stellt keine vollständige Ersatzstromversorgung des gesamten Hauses dar.

Dreiphasiger Full Backup mit 12 kW

Der Fronius Symo GEN24 12.0 Plus SC unterstützt zusätzlich einen dreiphasigen Full-Backup-Betrieb.

Im Full Backup stehen zur Verfügung:

• Nennleistung: 12.000 W
• dreiphasiger Ausgang: 230/400 V beziehungsweise 220/380 V
• maximale kurzfristige Ausgangsleistung: 12.765 W für 5 Sekunden
• maximale kurzfristige Leistung je Phase: 4.255 W für 5 Sekunden
• Nennstrom je Phase: 17,4 A

Damit können bei geeigneter Anlagenplanung auch dreiphasige Verbraucher in die Ersatzstromversorgung eingebunden werden.

Für den Full-Backup-Betrieb werden eine geeignete Batterie, ein kompatibler Fronius Smart Meter sowie zusätzliche Komponenten zur sicheren Netztrennung benötigt.

Schnelle Umschaltung optional möglich

Die reguläre Umschaltzeit in den Full-Backup-Betrieb liegt bei ungefähr 10 Sekunden.

Mit einer entsprechend ausgelegten Installation und dem von Fronius vorgesehenen Rapid Switch Mode kann die Umschaltzeit auf unter 20 ms reduziert werden.

Die dafür erforderlichen Komponenten gehören nicht automatisch zum Lieferumfang des Wechselrichters.

Hoher Wirkungsgrad

Der Fronius Symo GEN24 12.0 Plus SC erreicht einen maximalen Wirkungsgrad von:

98,2 %

Der europäische Wirkungsgrad beträgt bei der Nenneingangsspannung von 610 V 97,9 %.

Integrierter AFCI-Lichtbogenschutz

Die SC-Version verfügt über einen integrierten AFCI-Lichtbogenschutz.

Dieser überwacht die angeschlossenen PV-Strings auf gefährliche Gleichstrom-Lichtbögen und ergänzt die weiteren elektrischen Schutzfunktionen des Systems.

Zu den Schutzfunktionen gehören unter anderem:

• AFCI-Lichtbogenschutz
• DC-Trennschalter
• DC-Verpolungsschutz
• DC-Isolationsüberwachung
• integrierte Fehlerstromüberwachung
• aktive Inselnetzerkennung
• Leistungsbegrenzung bei Überlast

Fronius Solar.web und offene Schnittstellen

Der Wechselrichter lässt sich über Fronius Solar.web überwachen und in verschiedene Energiemanagementsysteme integrieren.

Zur Ausstattung gehören unter anderem:

• WLAN
• 2 × Ethernet LAN
• 2 × RS485
• Modbus TCP SunSpec
• Modbus RTU SunSpec
• Fronius Solar API
• integrierter Datenlogger
• integrierter Webserver
• digitale Ein- und Ausgänge
• Schnittstelle für Rundsteuerempfänger
• Fronius Smart Meter Anbindung

Geregelte aktive Kühlung

Fronius setzt beim Symo GEN24 12.0 Plus SC auf eine geregelte aktive Luftkühlung.

Der Hersteller gibt eine Geräuschemission von 47 dB(A) an.

Die aktive Kühlung unterstützt eine zuverlässige Temperaturregelung der Leistungselektronik auch bei hoher Dauerleistung.

IP66 für Innen- und Außenmontage

Der Wechselrichter besitzt die Schutzart IP66 und eignet sich gemäß Herstellervorgaben für die Innen- und Außenmontage.

Der zulässige Umgebungstemperaturbereich beträgt:

–25 °C bis +60 °C

Produktmerkmale

• Hersteller: Fronius
• Serie: Symo GEN24 Plus SC
• Modell: Symo GEN24 12.0 Plus SC
• Hersteller-Artikelnummer: 4,210,189,002
• Produkttyp: Hybrid-Wechselrichter
• Netzanschluss: dreiphasig
• AC-Nennleistung: 12.000 W
• Nennscheinleistung: 12.000 VA
• Max. Ausgangsleistung: 12.000 VA
• Max. AC-Ausgangsstrom: 18,5 A
• AC-Nennstrom bei 400 V: 17,4 A
• Max. PV-Generatorleistung: 18.000 Wp
• Max. verarbeitbare PV-Leistung: 12.360 W
• Anzahl MPPT: 2
• PV-Eingänge: 2 / 1
• PV-Eingänge gesamt: 3
• Max. Eingangsstrom: 28 A / 14 A
• Max. Kurzschlussstrom: 40 A / 20 A
• Max. Kurzschlussstrom gesamt: 60 A
• Max. PV-Eingangsspannung: 1.000 V
• Min. Eingangsspannung: 80 V
• Startspannung: 80 V
• Nenneingangsspannung: 610 V
• Nutzbarer MPP-Bereich: 80–800 V
• MPP-Bereich bei Nennleistung: 295–800 V
• Batterieanschlüsse: 1
• Batteriespannungsbereich: 160–700 V
• Max. Batteriestrom: 22 A
• Max. AC-Batterieladeleistung: 11.682 W, abhängig vom Batteriesystem
• PV Point: ja
• PV-Point-Nennleistung: 3.000 W
• PV-Point-Spitzenleistung: 4.255 W für 5 Sekunden
• Full Backup: ja
• Full-Backup-Nennleistung: 12.000 W
• Full-Backup-Spitzenleistung: 12.765 W für 5 Sekunden
• Max. Spitzenleistung je Phase: 4.255 W für 5 Sekunden
• Standard-Umschaltzeit Full Backup: ca. 10 Sekunden
• Rapid Switch Mode: <20 ms bei entsprechender Systemkonfiguration
• Max. Wirkungsgrad: 98,2 %
• Europäischer Wirkungsgrad bei 610 V: 97,9 %
• AFCI: integriert
• DC-Trennschalter: integriert
• Fehlerstromüberwachung: integriert
• Monitoring: Fronius Solar.web
• WLAN: ja
• Ethernet: 2 × LAN
• RS485: 2 ×
• Datenlogger: integriert
• Webserver: integriert
• Kühlung: geregelte aktive Luftkühlung
• Geräuschemission: 47 dB(A)
• Schutzart: IP66
• Schutzklasse: Klasse I
• Topologie: transformatorlos
• Betriebstemperatur: –25 °C bis +60 °C
• Luftfeuchtigkeit: 0–100 %
• Max. Betriebshöhe: bis 4.000 m, abhängig vom zulässigen Spannungsbereich
• Abmessungen H × B × T: 595 × 529 × 180 mm
• Gewicht: 22,75 kg
• Nachtverbrauch: <10 W
