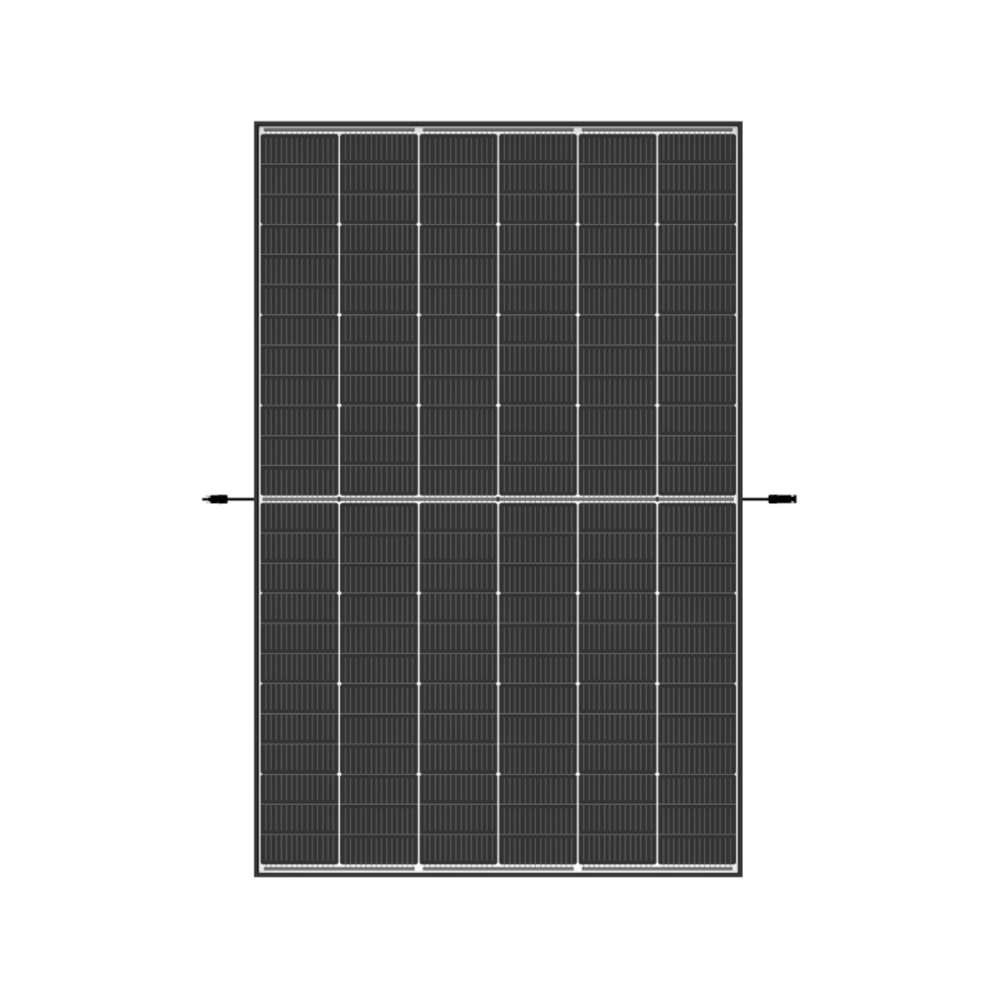

Trina Solar Vertex S+ TSM-NEG9R.28 Solarmodul 470 Wp – N-Type i-TOPCon Glas-Glas

Trina Solar Vertex S+ TSM-NEG9R.28 Solarmodul 470 Wp – N-Type i-TOPCon Glas-Glas

Das Trina Solar Vertex S+ TSM-NEG9R.28 ist ein leistungsstarkes Glas-Glas-Photovoltaikmodul mit 470 Wp Nennleistung und moderner N-Type i-TOPCon-Zelltechnologie. Mit einem Modulwirkungsgrad von 23,5 % bietet es eine hohe Leistung auf kompakter Modulfläche und eignet sich besonders für private und gewerbliche Dachanlagen.

Der Aufbau mit 1,6 mm Frontglas und 1,6 mm Rückglas schützt die Solarzellen beidseitig. Gleichzeitig bleibt das Modul mit einem Gewicht von 21 kg vergleichsweise leicht und lässt sich durch seine Abmessungen von 1762 × 1134 × 30 mm gut in moderne PV-Anlagen integrieren.

N-Type i-TOPCon Zelltechnologie

Das Vertex S+ verwendet monokristalline N-Type i-TOPCon-Zellen. Trina Solar kombiniert diese Zelltechnologie mit einer High-Density-Zellverbindung sowie Multi-Busbar-Technologie.

Für die 470-Wp-Ausführung erreicht das Modul unter Standard-Testbedingungen:

• 470 Wp Nennleistung
• 23,5 % Modulwirkungsgrad
• 46,1 V MPP-Spannung
• 10,20 A MPP-Strom
• 54,6 V Leerlaufspannung
• 10,89 A Kurzschlussstrom

Doppelglas-Aufbau für hohe Widerstandsfähigkeit

Vorder- und Rückseite des Moduls bestehen jeweils aus 1,6 mm starkem hitzevorgespanntem Glas.

Der Doppelglas-Aufbau ist auf eine langfristig hohe Zuverlässigkeit auch unter anspruchsvollen Umweltbedingungen ausgelegt.

Das Modul besitzt einen schwarz eloxierten Aluminiumrahmen mit einer Rahmenhöhe von 30 mm.

Hohe mechanische Belastbarkeit

Trina Solar gibt für das TSM-NEG9R.28 folgende geprüfte mechanische Belastungen an:

• Frontlast: bis 5.400 Pa
• Rücklast: bis 4.000 Pa

Damit ist das Modul für anspruchsvolle Dachinstallationen und unterschiedliche Witterungsbedingungen ausgelegt.

470 Wp auf kompakter Modulfläche

Mit 1762 × 1134 mm erreicht das Modul eine Leistung von 470 Wp bei 23,5 % Wirkungsgrad.

Die Kombination aus hoher Leistung und kompaktem Format eignet sich besonders für Dächer, auf denen möglichst viel PV-Leistung auf begrenzter Fläche installiert werden soll.

Für PV-Systeme bis 1.500 V DC

Das Modul ist für eine maximale Systemspannung von 1.500 V DC ausgelegt.

Die maximale Serienabsicherung beträgt 25 A. Die Anschlussdose besitzt IP68 und verfügt über drei Bypass-Dioden.

Geringe langfristige Leistungsdegradation

Für das Vertex S+ gibt Trina Solar eine maximale Degradation von 1 % im ersten Jahr an.

Für die Jahre 2 bis 30 beträgt die maximale jährliche Degradation 0,4 %. Daraus ergibt sich nach 30 Jahren eine garantierte Leistung von mindestens 87,4 % der ursprünglichen Nennleistung gemäß den Garantiebedingungen des Herstellers.

Produktmerkmale

• Hersteller: Trina Solar
• Serie: Vertex S+
• Modell: TSM-NEG9R.28
• Variante: TSM-470NEG9R.28
• Produkttyp: Photovoltaikmodul
• Nennleistung: 470 Wp
• Zelltechnologie: monokristallin, N-Type i-TOPCon
• Modulaufbau: Doppelglas / Glas-Glas
• Anzahl Zellen: 144
• Modulwirkungsgrad: 23,5 %
• Leistungstoleranz: 0 / +5 W
• MPP-Spannung Vmpp: 46,1 V
• MPP-Strom Impp: 10,20 A
• Leerlaufspannung Voc: 54,6 V
• Kurzschlussstrom Isc: 10,89 A
• Nennleistung bei NOCT: 358 W
• MPP-Spannung bei NOCT: 43,1 V
• MPP-Strom bei NOCT: 8,31 A
• Leerlaufspannung bei NOCT: 51,8 V
• Kurzschlussstrom bei NOCT: 8,76 A
• Abmessungen: 1762 × 1134 × 30 mm
• Gewicht: 21,0 kg
• Frontglas: 1,6 mm, hochtransparent, antireflexbeschichtet und hitzevorgespannt
• Rückglas: 1,6 mm, hitzevorgespannt
• Rahmen: 30 mm eloxierte Aluminiumlegierung, schwarz
• Anschlussdose: IP68
• Bypass-Dioden: 3
• Kabelquerschnitt: 4,0 mm²
• Maximale Systemspannung: 1.500 V DC
• Maximale Serienabsicherung: 25 A
• Temperaturkoeffizient Pmax: –0,29 %/°C
• Temperaturkoeffizient Voc: –0,24 %/°C
• Temperaturkoeffizient Isc: +0,04 %/°C
• NOCT: 43 °C ±2 °C
• Betriebstemperatur: –40 °C bis +70 °C
• Frontlast: 5.400 Pa
• Rücklast: 4.000 Pa
• Produktgarantie: 25 Jahre
• Leistungsgarantie: 30 Jahre
• Garantierte Leistung nach 30 Jahren: 87,4 %
