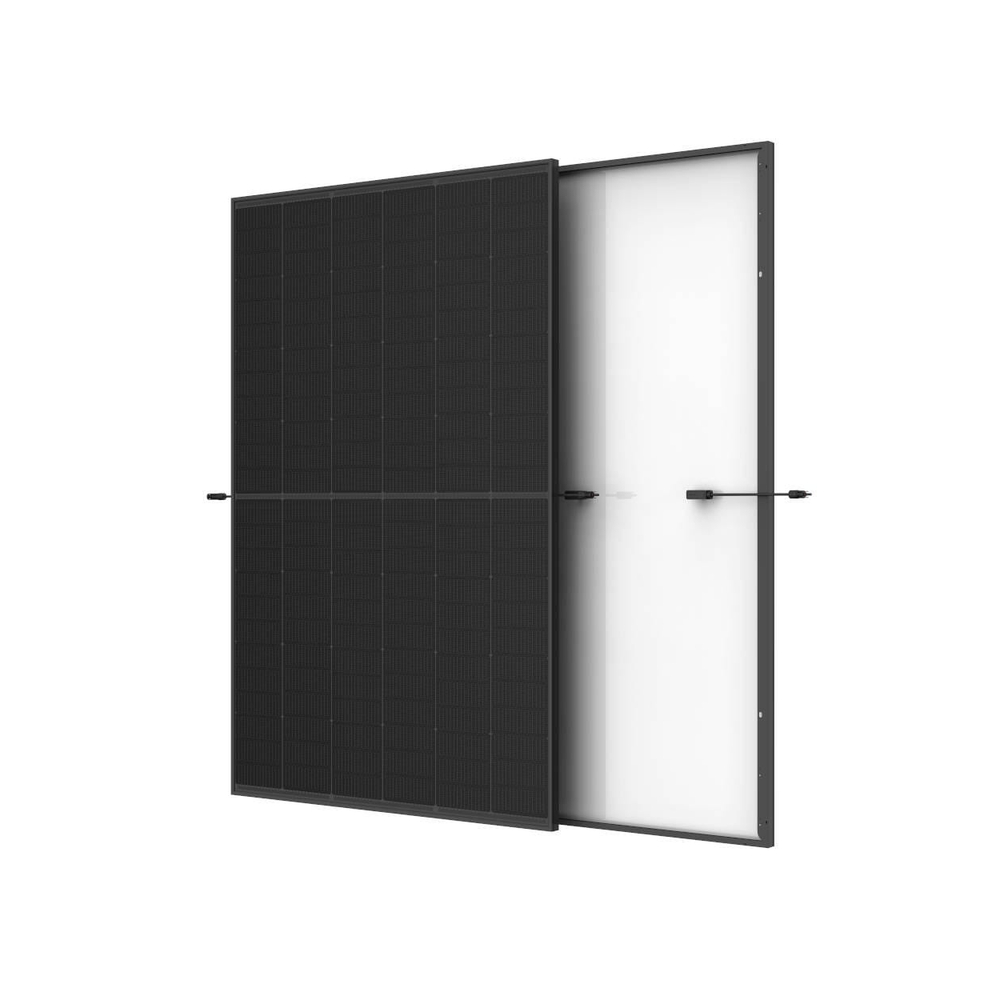

Trina Solar Vertex S+ TSM-455NEG9R.25 Solarmodul 455 Wp – N-Type i-TOPCon Glas-Glas Full Black

Trina Solar Vertex S+ TSM-455NEG9R.25 Solarmodul 455 Wp – N-Type i-TOPCon Glas-Glas Full Black

Das Trina Solar Vertex S+ TSM-455NEG9R.25 ist ein leistungsstarkes Full-Black-Photovoltaikmodul mit 455 Wp Nennleistung und moderner N-Type i-TOPCon-Zelltechnologie. Mit einem Modulwirkungsgrad von 22,8 % verbindet es eine hohe Flächeneffizienz mit einer gleichmäßig schwarzen Optik für anspruchsvolle private und gewerbliche Dachanlagen.

Der leichte Doppelglas-Aufbau mit jeweils 1,6 mm starkem Front- und Rückglas schützt die Solarzellen beidseitig. Der schwarz eloxierte Aluminiumrahmen und die Full-Black-Gestaltung ermöglichen eine optisch homogene Integration auf dunklen Dachflächen.

N-Type i-TOPCon mit 455 Wp

Das Vertex S+ nutzt monokristalline N-Type i-TOPCon-Zellen in Verbindung mit der High-Density-Zellverbindungstechnologie von Trina Solar.

Für die 455-Wp-Ausführung gelten unter Standard-Testbedingungen:

• Nennleistung: 455 Wp
• Modulwirkungsgrad: 22,8 %
• MPP-Spannung Vmpp: 45,0 V
• MPP-Strom Impp: 10,11 A
• Leerlaufspannung Voc: 53,4 V
• Kurzschlussstrom Isc: 10,77 A
• Leistungstoleranz: 0 / +5 W

Full Black Design

Die NEG9R.25-Serie wurde von Trina Solar ausdrücklich mit Fokus auf eine vollständig schwarze Optik entwickelt. Zellen und schwarzer Aluminiumrahmen erzeugen ein gleichmäßiges Erscheinungsbild, das sich besonders für sichtbare Dachflächen an Wohngebäuden eignet.

Leichter Doppelglas-Aufbau

Vorder- und Rückseite bestehen jeweils aus 1,6 mm hitzevorgespanntem Glas. Trotz der Doppelglas-Konstruktion wiegt das Modul lediglich 21 kg.

Mit seinen Abmessungen von 1762 × 1134 × 30 mm besitzt es ein kompaktes Format für moderne Hausdachanlagen.

Hohe mechanische Belastbarkeit

Trina Solar gibt für das Modul folgende Testlasten an:

• Schneelast / Frontseite: bis 5.400 Pa
• Windlast / Rückseite: bis 4.000 Pa

Damit ist das Modul für unterschiedliche Witterungs- und Installationsbedingungen ausgelegt.

Für PV-Systeme bis 1.500 V DC

Das TSM-455NEG9R.25 ist für eine maximale Systemspannung von 1.500 V DC ausgelegt.

Die maximale Serienabsicherung beträgt 25 A. Die Anschlussdose besitzt die Schutzart IP68 und ist mit drei Bypass-Dioden ausgestattet.

Gutes Temperaturverhalten

Der Temperaturkoeffizient der maximalen Leistung beträgt –0,29 %/°C. Dadurch fällt der Leistungsverlust bei steigenden Modultemperaturen vergleichsweise gering aus.

Der zulässige Betriebstemperaturbereich reicht von –40 °C bis +70 °C.

Langfristige Leistungsgarantie

Trina Solar gibt für das Vertex S+ NEG9R.25 eine 25-jährige Produktgarantie und eine 30-jährige Leistungsgarantie an.

Die maximale Degradation beträgt:

• 1 % im ersten Jahr
• anschließend maximal 0,4 % pro Jahr
• mindestens 87,4 % garantierte Leistung nach 30 Jahren

Es gelten die jeweiligen Garantiebedingungen von Trina Solar.

Produktmerkmale

• Hersteller: Trina Solar
• Serie: Vertex S+
• Modell: TSM-455NEG9R.25
• Produkttyp: Photovoltaikmodul
• Ausführung: Full Black
• Nennleistung: 455 Wp
• Zelltechnologie: monokristallin, N-Type i-TOPCon
• Modulaufbau: Doppelglas / Glas-Glas
• Anzahl Zellen: 144
• Modulwirkungsgrad: 22,8 %
• Leistungstoleranz: 0 / +5 W
• MPP-Spannung Vmpp: 45,0 V
• MPP-Strom Impp: 10,11 A
• Leerlaufspannung Voc: 53,4 V
• Kurzschlussstrom Isc: 10,77 A
• Abmessungen: 1762 × 1134 × 30 mm
• Gewicht: 21,0 kg
• Frontglas: 1,6 mm, antireflexbeschichtet und hitzevorgespannt
• Rückglas: 1,6 mm, hitzevorgespannt
• Rahmen: 30 mm eloxierte Aluminiumlegierung, schwarz
• Anschlussdose: IP68
• Bypass-Dioden: 3
• Kabelquerschnitt: 4,0 mm²
• Maximale Systemspannung: 1.500 V DC
• Maximale Serienabsicherung: 25 A
• Temperaturkoeffizient Pmax: –0,29 %/°C
• Temperaturkoeffizient Voc: –0,24 %/°C
• Temperaturkoeffizient Isc: +0,04 %/°C
• NOCT: 43 °C ±2 °C
• Betriebstemperatur: –40 °C bis +70 °C
• Testlast Vorderseite: 5.400 Pa
• Testlast Rückseite: 4.000 Pa
• Produktgarantie: 25 Jahre
• Leistungsgarantie: 30 Jahre
• Garantierte Leistung nach 30 Jahren: 87,4 %
