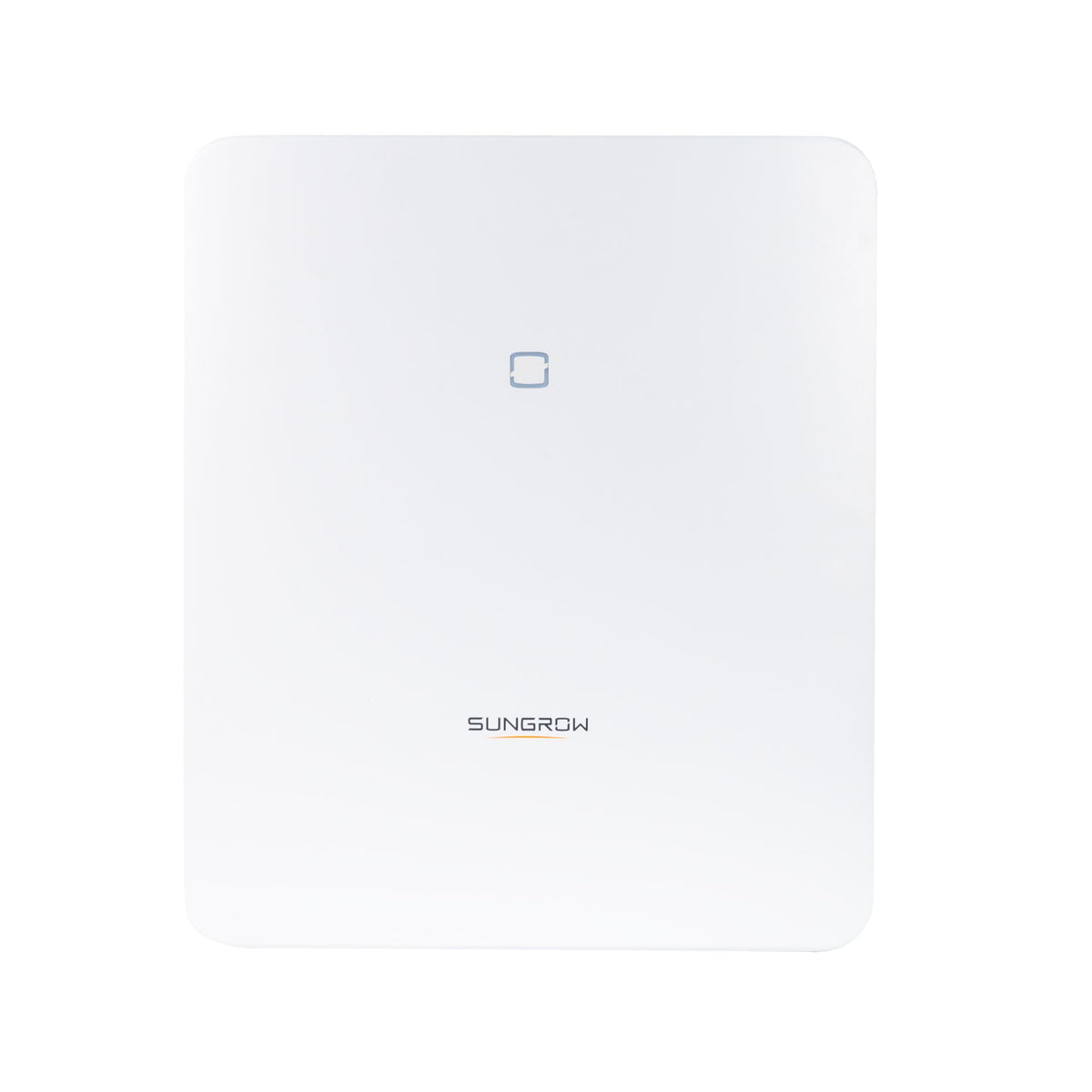

Sungrow SH8.0RT-20 Hybrid-Wechselrichter 8 kW – 3-phasig, 2 MPPT, Backup

Sungrow SH8.0RT-20 Hybrid-Wechselrichter 8 kW – 3-phasig, 2 MPPT, Backup

Der Sungrow SH8.0RT-20 ist ein dreiphasiger Hybrid-Wechselrichter mit 8 kW AC-Nennleistung für netzgekoppelte Photovoltaikanlagen mit Batteriespeicher. Er verbindet PV-Wechselrichter und Batterie-Wechselrichter in einem Gerät und ermöglicht damit die Speicherung selbst erzeugter Solarenergie.

Mit einer empfohlenen maximalen PV-Eingangsleistung von 12 kWp, zwei unabhängigen MPPT-Trackern und einem Hochvolt-Batterieanschluss eignet sich der SH8.0RT-20 für leistungsstarke private Photovoltaikanlagen.

8 kW dreiphasige Ausgangsleistung

Der Wechselrichter stellt im regulären Netzbetrieb eine AC-Nennleistung von 8.000 W bereit.

Der Netzanschluss erfolgt dreiphasig mit Neutralleiter und Schutzleiter. Unterstützt werden unter anderem die in Deutschland üblichen 230/400 V.

Zwei unabhängige MPPT-Tracker

Für die Photovoltaikanlage stehen zwei unabhängige MPP-Tracker zur Verfügung.

Jeder MPPT verfügt bei dieser 8-kW-Ausführung über einen eigenen PV-Stranganschluss.

Die wichtigsten PV-Eingangsdaten:

• empfohlene maximale PV-Leistung: 12.000 Wp
• maximale PV-Eingangsspannung: 1.000 V
• minimale PV-Eingangsspannung: 200 V
• Startspannung: 250 V
• PV-Nenneingangsspannung: 600 V
• MPPT-Spannungsbereich: 200–950 V
• 2 unabhängige MPPT
• 1 PV-String je MPPT
• maximaler Eingangsstrom: 13,5 A je MPPT
• maximaler Kurzschlussstrom: 18 A je MPPT

Anschluss eines Hochvolt-Batteriespeichers

Der SH8.0RT-20 verfügt über einen integrierten Batterieanschluss für kompatible Hochvolt-Lithium-Batteriesysteme.

Der unterstützte Batteriespannungsbereich beträgt 150 bis 600 V.

Die maximale Lade- und Entladeleistung beträgt beim SH8.0RT-20 bis zu 10,6 kW, abhängig vom angeschlossenen Batteriesystem und der jeweiligen Systemkonfiguration.

Dreiphasiger Backup-Ausgang

Der Hybrid-Wechselrichter unterstützt einen dreiphasigen Backup-Betrieb.

Im Backup-Betrieb stehen beim SH8.0RT-20 folgende Leistungswerte zur Verfügung:

• Nennausgangsleistung: 8.000 W / 8.000 VA
• Spitzenleistung: bis 12.000 W / 12.000 VA für 5 Minuten
• Umschaltzeit in den Backup-Betrieb: unter geeigneten Bedingungen bis maximal 20 ms

Damit können geeignete, entsprechend angeschlossene Verbraucher auch bei einem Netzausfall versorgt werden.

Welche Verbraucher tatsächlich betrieben werden können, hängt unter anderem von Batteriegröße, Ladezustand, Installation und Lastverteilung auf den einzelnen Phasen ab.

Hoher Wirkungsgrad

Der Sungrow SH8.0RT-20 erreicht:

• maximalen Wirkungsgrad: 98,4 %
• europäischen Wirkungsgrad: 97,9 %

Damit ist der Wechselrichter auf eine effiziente Umwandlung der erzeugten Solarenergie ausgelegt.

Integrierte Schutzfunktionen

Der Hybrid-Wechselrichter verfügt über verschiedene integrierte Schutzfunktionen.

Dazu gehören unter anderem:

• Netzüberwachung
• Anti-Islanding-Schutz
• DC-Verpolungsschutz
• AC-Kurzschlussschutz
• Fehlerstromüberwachung
• DC-Schalter für die PV-Seite
• Batterie-Überstromschutz
• Überspannungsschutz Typ II auf der DC-Seite
• Überspannungsschutz Typ II auf der AC-Seite

iSolarCloud Monitoring

Der Wechselrichter unterstützt die Einbindung in das Sungrow iSolarCloud Monitoring.

Für Kommunikation und Systemintegration stehen unter anderem folgende Schnittstellen zur Verfügung:

• RS485
• WLAN
• Ethernet
• CAN
• 4 digitale Eingänge
• 1 digitaler Ausgang

Damit können Energieflüsse und Betriebszustände abhängig von der Anlagenkonfiguration überwacht und verwaltet werden.

Leiser Betrieb durch natürliche Kühlung

Der SH8.0RT-20 arbeitet mit natürlicher Konvektion und benötigt für die Kühlung keinen klassischen aktiven Lüfter.

Sungrow gibt einen typischen Geräuschpegel von 30 dB(A) an.

IP65 für flexible Installation

Das Gehäuse besitzt die Schutzart IP65.

Der zulässige Betriebstemperaturbereich reicht von –25 °C bis +60 °C.

Mit Abmessungen von 460 × 540 × 170 mm und einem Gewicht von 27 kg ist der Wechselrichter für die Wandmontage vorgesehen.

Produktmerkmale

• Hersteller: Sungrow
• Modell: SH8.0RT-20
• Produkttyp: Hybrid-Wechselrichter
• Netzanschluss: dreiphasig
• AC-Nennleistung: 8.000 W
• AC-Nennscheinleistung: 8.000 VA
• AC-Nennspannung: 3 / N / PE, 220/380 V, 230/400 V oder 240/415 V
• Netzfrequenz: 50 Hz
• Empfohlene max. PV-Leistung: 12.000 Wp
• Max. PV-Eingangsspannung: 1.000 V
• Min. PV-Eingangsspannung: 200 V
• Startspannung: 250 V
• PV-Nennspannung: 600 V
• MPPT-Spannungsbereich: 200–950 V
• Anzahl MPPT: 2
• PV-Strings je MPPT: 1 / 1
• Max. PV-Eingangsstrom: 13,5 A je MPPT
• Max. Kurzschlussstrom: 18 A je MPPT
• Batterietyp: kompatible Lithium-Hochvoltbatterie
• Batteriespannungsbereich: 150–600 V
• Max. Lade-/Entladestrom: 30 A / 30 A, abhängig von der Batterie
• Max. Ladeleistung: bis 10.600 W
• Max. Entladeleistung: bis 10.600 W
• Backup-Nennleistung: 8.000 W / 8.000 VA
• Backup-Spitzenleistung: 12.000 W / 12.000 VA für 5 Minuten
• Backup-Umschaltzeit: ≤20 ms unter geeigneten Bedingungen
• Max. Wirkungsgrad: 98,4 %
• Europäischer Wirkungsgrad: 97,9 %
• Überspannungsschutz: DC Typ II / AC Typ II
• DC-Schalter: ja
• Kommunikation: RS485, WLAN, Ethernet, CAN, DI und DO
• Monitoring: Sungrow iSolarCloud
• Display: LED
• Kühlung: natürliche Konvektion
• Typischer Geräuschpegel: 30 dB(A)
• Schutzart: IP65
• Betriebstemperatur: –25 °C bis +60 °C
• Max. Betriebshöhe: 4.000 m
• Abmessungen B × H × T: 460 × 540 × 170 mm
• Gewicht: 27 kg
• Montage: Wandhalterung
• PV-Anschluss: MC4
• AC-Anschluss: Plug-and-Play-Konnektor
