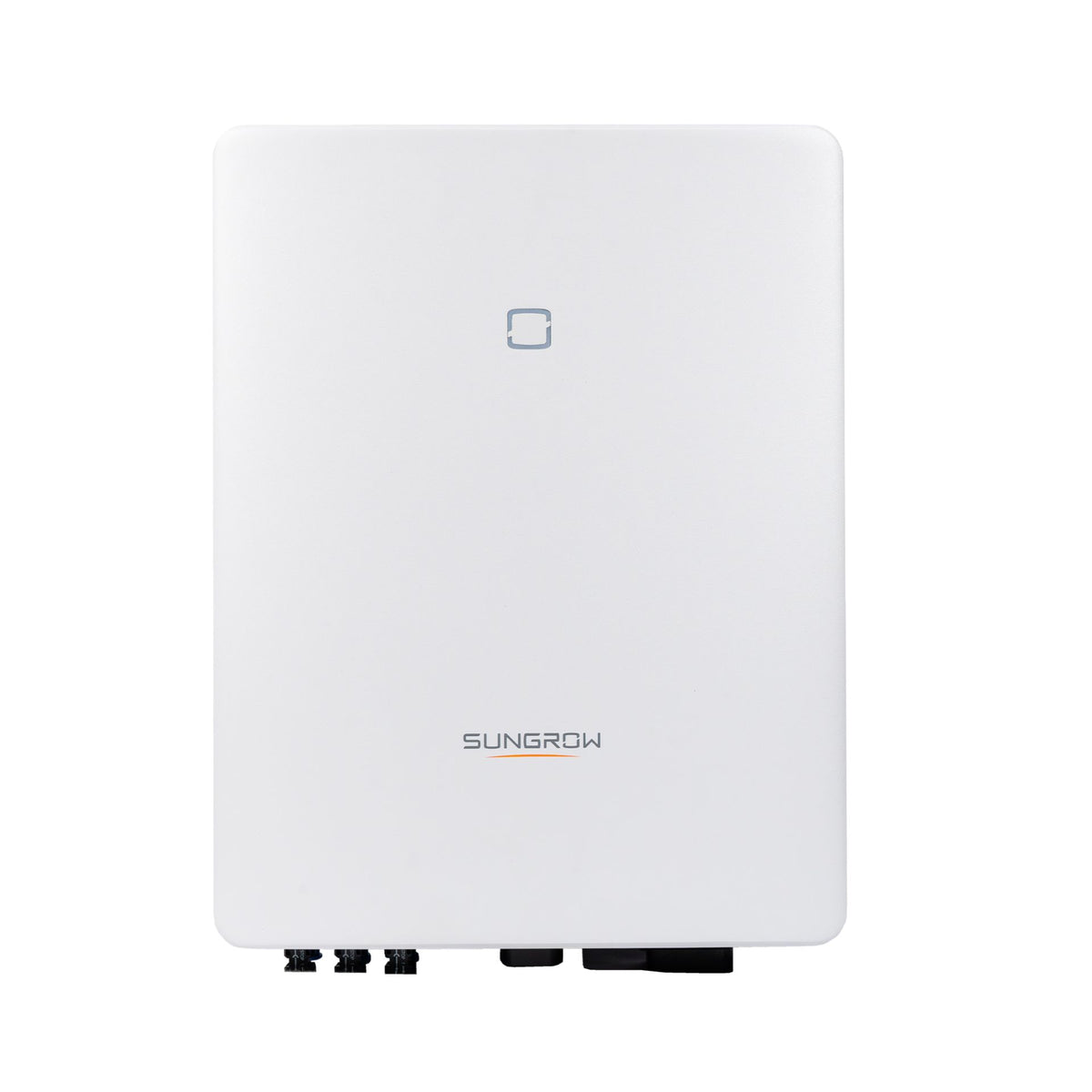

Sungrow SG20RT String-Wechselrichter 20 kW – 3-phasig, 2 MPPT

Sungrow SG20RT String-Wechselrichter 20 kW – 3-phasig, 2 MPPT

Der Sungrow SG20RT ist ein dreiphasiger PV-String-Wechselrichter mit 20 kW AC-Nennleistung für leistungsstarke Photovoltaikanlagen. Mit zwei unabhängigen MPPT-Trackern und insgesamt vier PV-String-Eingängen ermöglicht der Wechselrichter eine flexible Auslegung unterschiedlicher Modulfelder.

Eine empfohlene maximale PV-Eingangsleistung von 30 kWp, ein breiter MPPT-Spannungsbereich und ein maximaler Wirkungsgrad von 98,5 % unterstützen einen effizienten Betrieb der angeschlossenen Photovoltaikanlage.

20 kW dreiphasige Ausgangsleistung

Der SG20RT ist für den dreiphasigen Netzanschluss ausgelegt und stellt in Deutschland eine AC-Nennleistung von 20.000 W bereit.

Der Anschluss erfolgt über ein dreiphasiges 230/400-V-Netz.

Zwei unabhängige MPPT-Tracker

Für die PV-Seite stehen zwei unabhängige MPP-Tracker zur Verfügung.

Jeder MPPT unterstützt zwei PV-Strings, sodass insgesamt bis zu vier Strings angeschlossen werden können.

Die wichtigsten Eingangsdaten:

• empfohlene maximale PV-Leistung: 30 kWp
• maximale PV-Eingangsspannung: 1.100 V
• Startspannung: 180 V
• Nenneingangsspannung: 600 V
• MPPT-Spannungsbereich: 160–1.000 V
• MPPT-Spannungsbereich bei Nennleistung: 430–850 V
• 2 unabhängige MPPT
• 2 Strings je MPPT
• maximaler PV-Eingangsstrom in der europäischen Ausführung: 25 A je MPPT
• maximaler DC-Kurzschlussstrom: 32 A je MPPT

Hoher Wirkungsgrad

Der SG20RT erreicht:

• maximalen Wirkungsgrad: 98,5 %
• europäischen Wirkungsgrad: 98,1 %

Damit ist der Wechselrichter auf eine effiziente Umwandlung der von den PV-Modulen erzeugten Gleichspannung in netzkonforme Wechselspannung ausgelegt.

Integrierte Schutzfunktionen

Der Sungrow SG20RT kombiniert verschiedene elektrische Schutzfunktionen.

Dazu gehören unter anderem:

• DC-Verpolungsschutz
• AC-Kurzschlussschutz
• Fehlerstromüberwachung
• Netzüberwachung
• DC-Schalter
• Überspannungsschutz Typ II auf DC-Seite
• Überspannungsschutz Typ II auf AC-Seite
• AFCI-Lichtbogenschutz
• Erdschlussüberwachung
• PID-Recovery-Funktion

PID-Recovery

Die integrierte PID-Recovery-Funktion unterstützt die Regeneration geeigneter PV-Module bei potenzialinduzierter Degradation.

Dadurch kann das System dazu beitragen, entsprechende Leistungsverluste kompatibler Module zu reduzieren.

Überwachung mit iSolarCloud

Der SG20RT lässt sich in das Sungrow-Monitoringsystem iSolarCloud integrieren.

Abhängig von der Systemkonfiguration stehen unter anderem WLAN, Ethernet und RS485 sowie digitale Ein- und Ausgänge zur Verfügung.

Damit können Anlagenwerte überwacht und unterstützte Einstellungen beziehungsweise Firmware-Aktualisierungen aus der Ferne vorgenommen werden.

IP65 für flexible Installation

Das Gehäuse besitzt die Schutzart IP65.

Der zulässige Betriebstemperaturbereich reicht von –25 °C bis +60 °C. Für die Kühlung kommt eine intelligente Lüfterkühlung zum Einsatz.

Sungrow gibt eine typische Geräuschemission von 45 dB(A) an.

Kompaktes 20-kW-Gerät

Trotz der hohen Ausgangsleistung besitzt der Wechselrichter kompakte Abmessungen von:

370 × 480 × 195 mm

Das Gewicht beträgt 21 kg.

Die Montage erfolgt über eine Wandhalterung.

Produktmerkmale

• Hersteller: Sungrow
• Modell: SG20RT
• Produkttyp: PV-String-Wechselrichter
• Netzanschluss: dreiphasig
• AC-Nennleistung: 20.000 W
• Max. AC-Ausgangsscheinleistung in Deutschland: 20.000 VA
• AC-Nennspannung: 230 / 400 V
• Netzfrequenz: 50 / 60 Hz
• Empfohlene max. PV-Eingangsleistung: 30 kWp
• Max. PV-Eingangsspannung: 1.100 V
• Startspannung: 180 V
• Nenn-Eingangsspannung: 600 V
• MPPT-Spannungsbereich: 160–1.000 V
• MPPT-Bereich bei Nennleistung: 430–850 V
• Anzahl MPPT: 2
• PV-Strings je MPPT: 2 / 2
• Max. PV-Eingangsstrom: 25 A je MPPT
• Max. DC-Kurzschlussstrom: 32 A je MPPT
• Max. Wirkungsgrad: 98,5 %
• Europäischer Wirkungsgrad: 98,1 %
• DC-Schalter: ja
• AFCI-Lichtbogenschutz: ja
• Überspannungsschutz: DC Typ II / AC Typ II
• PID-Recovery: ja
• Kommunikation: WLAN / Ethernet / RS485 / DI / DO
• Monitoring: Sungrow iSolarCloud
• Display: LED
• Topologie: transformatorlos
• Schutzart: IP65
• Korrosionsschutz: C5
• Kühlung: intelligente Lüfterkühlung
• Typische Geräuschemission: 45 dB(A)
• Betriebstemperatur: –25 °C bis +60 °C
• Max. Betriebshöhe: 4.000 m, Leistungsreduzierung oberhalb 2.000 m
• Abmessungen B × H × T: 370 × 480 × 195 mm
• Gewicht: 21 kg
• Montage: Wandmontage
• DC-Anschluss: MC4
• AC-Anschluss: Plug-and-Play
