K2 SolidHook 4S+ Dachhaken höhenverstellbar für SolidRail

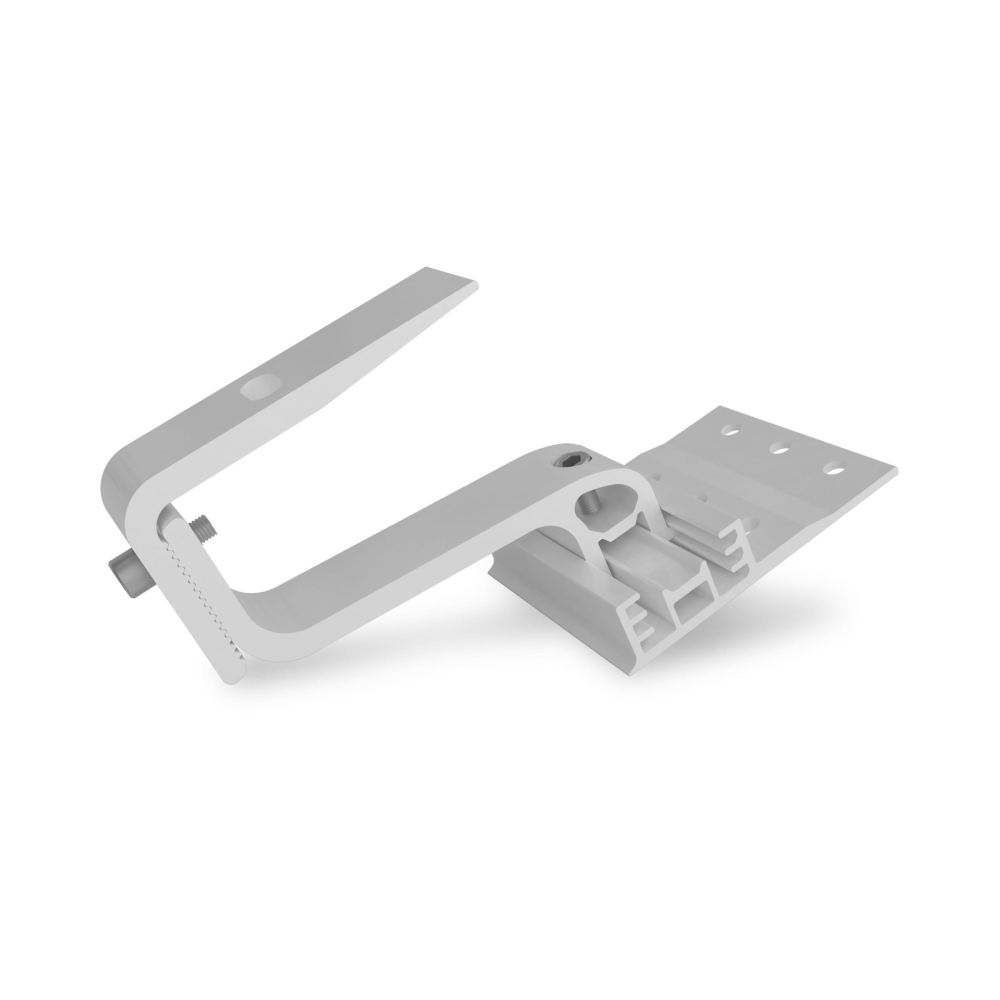

K2 SolidHook 4S+ höhenverstellbarer Dachhaken

Der K2 SolidHook 4S+ ist ein flexibel einstellbarer Dachhaken für Photovoltaik-Unterkonstruktionen auf geeigneten Schrägdächern mit Dachziegeln oder Dachsteinen.

Der Dachhaken ist insbesondere für die vertikale Befestigung einer K2 SolidRail ausgelegt und besitzt hierfür ein Langloch im Bügel.

Mit drei Höheneinstellungen an der Grundplatte und einer zusätzlichen Verstellung am Bügel kann der SolidHook 4S+ flexibel an unterschiedliche Dachaufbauten angepasst werden.

Dreifach höhenverstellbare Grundplatte

Die Grundplatte des SolidHook 4S+ kann auf drei unterschiedliche Höhen eingestellt werden:

• 40 mm

• 47 mm

• 54 mm

Dadurch lässt sich die Position des Dachhakens an verschiedene Dachziegel-, Dachstein- und Lattungshöhen anpassen.

Die Einstellung muss entsprechend der vorhandenen Dachkonstruktion und den aktuellen K2-Montagevorgaben erfolgen.

Zusätzliche 30 mm Verstellung am Bügel

Neben der dreifachen Einstellung der Grundplatte bietet der SolidHook 4S+ eine weitere Verstellmöglichkeit am Bügel.

Der Bügel lässt sich um:

30 mm

verstellen.

Damit kann die Position der Montageschiene zusätzlich angepasst werden.

Gesamthöhe von 120,5 bis 165 mm

Durch die Kombination aus verstellbarer Grundplatte und Bügel ergibt sich eine Gesamthöhe von:

120,5 bis 165 mm

Dadurch bietet der Dachhaken einen großen Einstellbereich für unterschiedliche Dachkonstruktionen.

Die genaue Einstellung richtet sich nach dem vorhandenen Dachaufbau sowie der benötigten Position der Montageschiene.

Grundplatte 124 × 100 mm

Die Grundplatte des SolidHook 4S+ besitzt Abmessungen von:

124 × 100 mm

Über diese Grundplatte wird der Dachhaken fachgerecht an der tragenden Dachkonstruktion befestigt.

Die Anzahl, Position und Befestigung der Dachhaken muss anhand der jeweiligen Dachkonstruktion und statischen Anforderungen geplant werden.

Stabiler Ausleger

Der Ausleger des Dachhakens besitzt einen Querschnitt von:

35 × 9 mm

Die Konstruktion verbindet die am Dach befestigte Grundplatte mit dem Bereich für die Montageschienenanbindung.

Durch die zusätzliche Verstellbarkeit kann die Position des Auslegers an unterschiedliche Dachaufbauten angepasst werden.

Langloch für vertikale SolidRail-Montage

Der Bügel des SolidHook 4S+ besitzt ein:

Langloch zur vertikalen SolidRail-Montage

Über dieses Langloch kann die entsprechende K2 SolidRail mit geeignetem Montagematerial befestigt werden.

Dadurch kann die Schienenposition während der Montage entsprechend ausgerichtet werden.

Für das K2 SolidRail System

K2 führt den SolidHook 4S+ als Komponente für das:

K2 SolidRail System

Das SolidRail System wird zur Montage von Photovoltaikmodulen auf verschiedenen Dachkonstruktionen eingesetzt.

Der SolidHook 4S+ dient dabei als Verbindung zwischen der tragenden Dachkonstruktion und der Montageschiene.

Auch für K2 InsertionRail System geführt

K2 führt den SolidHook 4S+ ebenfalls als kompatible Komponente für das:

K2 InsertionRail System

Dabei ist jedoch zu beachten, dass auch das ursprüngliche InsertionRail System inzwischen durch das neuere K2 InsertionRail 2.0 System abgelöst wird beziehungsweise wurde.

Bei einer neuen Anlagenplanung sollte deshalb geprüft werden, welche aktuellen K2-Komponenten für das jeweilige Montagesystem vorgesehen sind.

Für Schrägdächer

Der SolidHook 4S+ ist für den Anwendungsbereich:

Schrägdach

vorgesehen.

K2 führt das Produkt im Bereich:

Dachziegel und Dachsteine

Die konkrete Eignung hängt von der vorhandenen Dacheindeckung, Dachkonstruktion und statischen Anlagenplanung ab.

Aluminium und Edelstahl

Der K2 SolidHook 4S+ besteht aus:

• Aluminium EN AW-6063 T66

• Edelstahl A2

Diese Materialkombination ist für den langfristigen Einsatz innerhalb von Photovoltaik-Unterkonstruktionen vorgesehen.

Kein Zubehör für die Schienenmontage enthalten

K2 gibt für den SolidHook 4S+ ausdrücklich an:

Zubehör für Schienenmontage: Nein

Das bedeutet, dass benötigte Schrauben beziehungsweise Verbindungselemente für die Befestigung der Montageschiene nicht automatisch als Bestandteil des Dachhakens angesehen werden dürfen.

Auch Schrauben zur Befestigung des Dachhakens an der Dachkonstruktion sollten nur dann als enthalten beworben werden, wenn dies für Ihre konkrete Lieferantenposition ausdrücklich bestätigt ist.

Gewicht von ca. 0,577 kg

Ein K2 SolidHook 4S+ wiegt:

ca. 0,577 kg

Die Anzahl der benötigten Dachhaken hängt jedoch nicht vom Gewicht des einzelnen Hakens ab, sondern muss anhand der statischen Anforderungen der jeweiligen PV-Anlage bestimmt werden.

Auslaufartikel bei K2 Systems

Der K2 SolidHook 4S+ wird von K2 inzwischen als:

Auslaufartikel

geführt.

Das bedeutet nicht, dass vorhandene Lagerware nicht mehr verwendet werden kann. Für zukünftige Anlagenplanungen und Nachbestellungen sollte jedoch berücksichtigt werden, dass K2 bereits einen offiziellen Nachfolger nennt.

Nachfolger: SingleHook 4S mit Adapterblech

Als Nachfolger des SolidHook 4S+ nennt K2:

K2 SingleHook 4S in Verbindung mit einem Adapterblech für die vertikale Anbindung

Der SingleHook 4S ist damit nicht ohne weiteres identisch mit dem SolidHook 4S+.

Für die vertikale Anbindung, die beim SolidHook 4S+ über das Langloch im Bügel realisiert wird, ist beim Nachfolgesystem zusätzlich das entsprechende Adapterblech vorgesehen.

Bei neuen Projekten sollte deshalb geprüft werden, welche Kombination K2 aktuell für die jeweilige SolidRail-Anwendung empfiehlt.

Produktmerkmale

• Hersteller: K2 Systems

• Produkt: SolidHook 4S+

• Offizielle Bezeichnung: Dachhaken SolidHook 4S+

• Artikelnummer: 2002402

• GTIN: 4251786208968

• Produkttyp: Dachhaken

• Anwendungsbereich: Schrägdach

• Dacheindeckung: Dachziegel / Dachsteine gemäß Systemfreigabe

• K2 SolidRail System: kompatibel

• K2 InsertionRail System: kompatibel

• Grundplattenabmessungen: 124 × 100 mm

• Höhe unter Ausleger: 40 / 47 / 54 mm

• Zusätzliche Bügelverstellung: 30 mm

• Gesamthöhe: 120,5–165 mm

• Ausleger: 35 × 9 mm

• Schienenanbindung: Langloch im Bügel

• SolidRail-Montage: vertikal

• Verstellbar: ja

• Material: Aluminium EN AW-6063 T66

• Weiteres Material: Edelstahl A2

• Zubehör für Schienenmontage enthalten: nein

• Gewicht: ca. 0,577 kg

• Verkaufsmengeneinheit laut K2: 25 Stück

• Verpackungseinheit: 25 Stück pro Karton

• Palettenmenge: 600 Stück

• Zolltarifnummer: 76109090

• Produktstatus: Auslaufartikel

• Nachfolger: K2 SingleHook 4S mit Adapterblech für vertikale Anbindung
