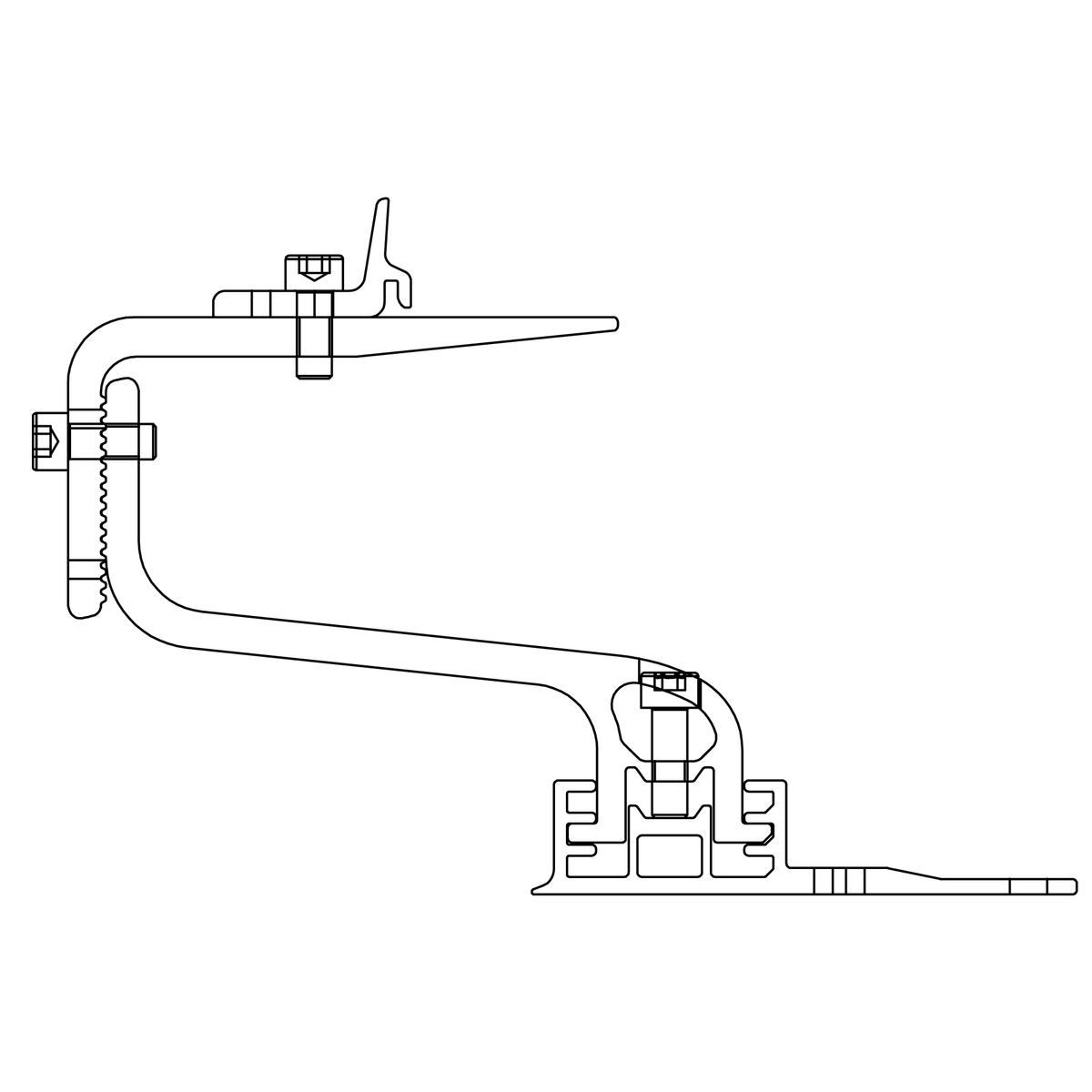

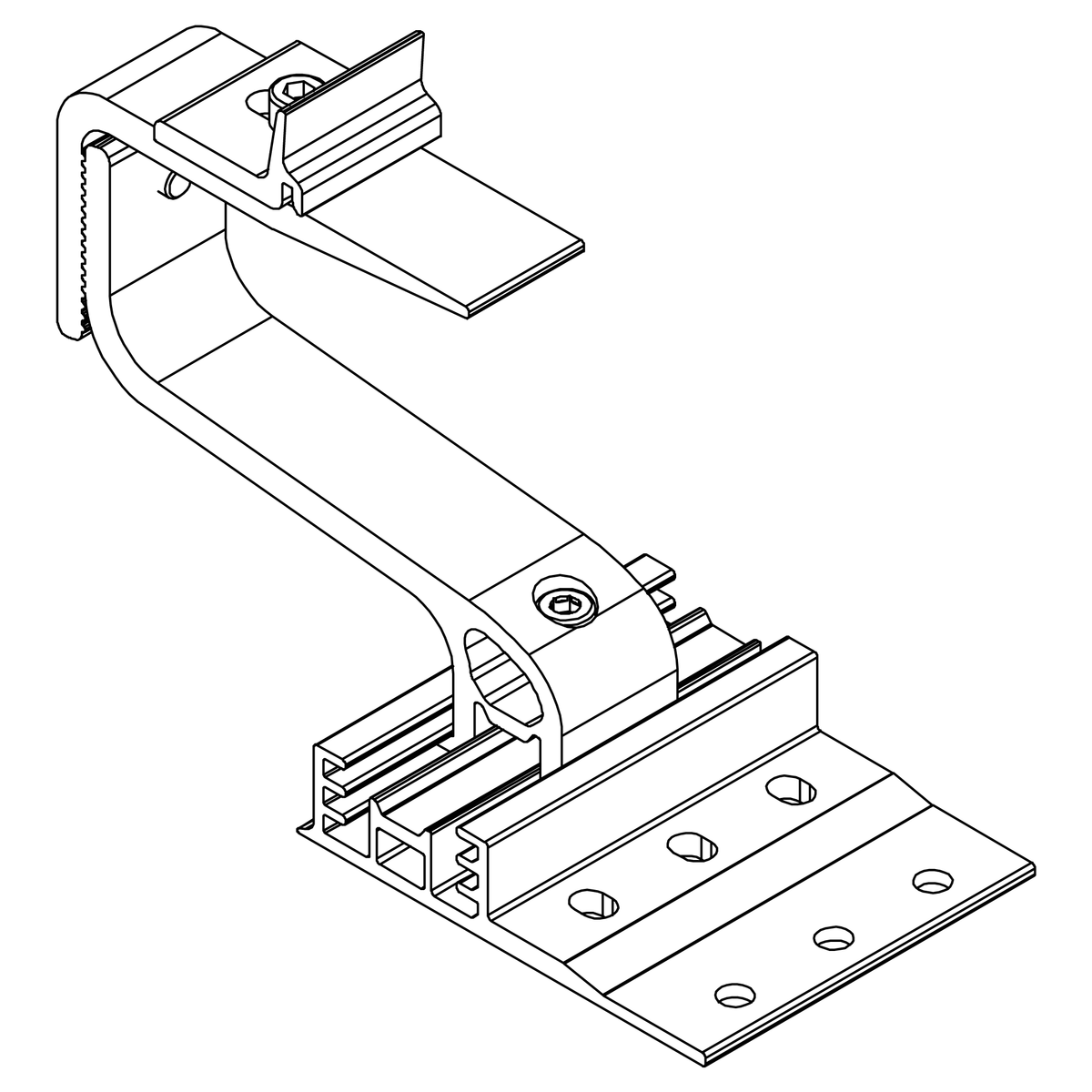

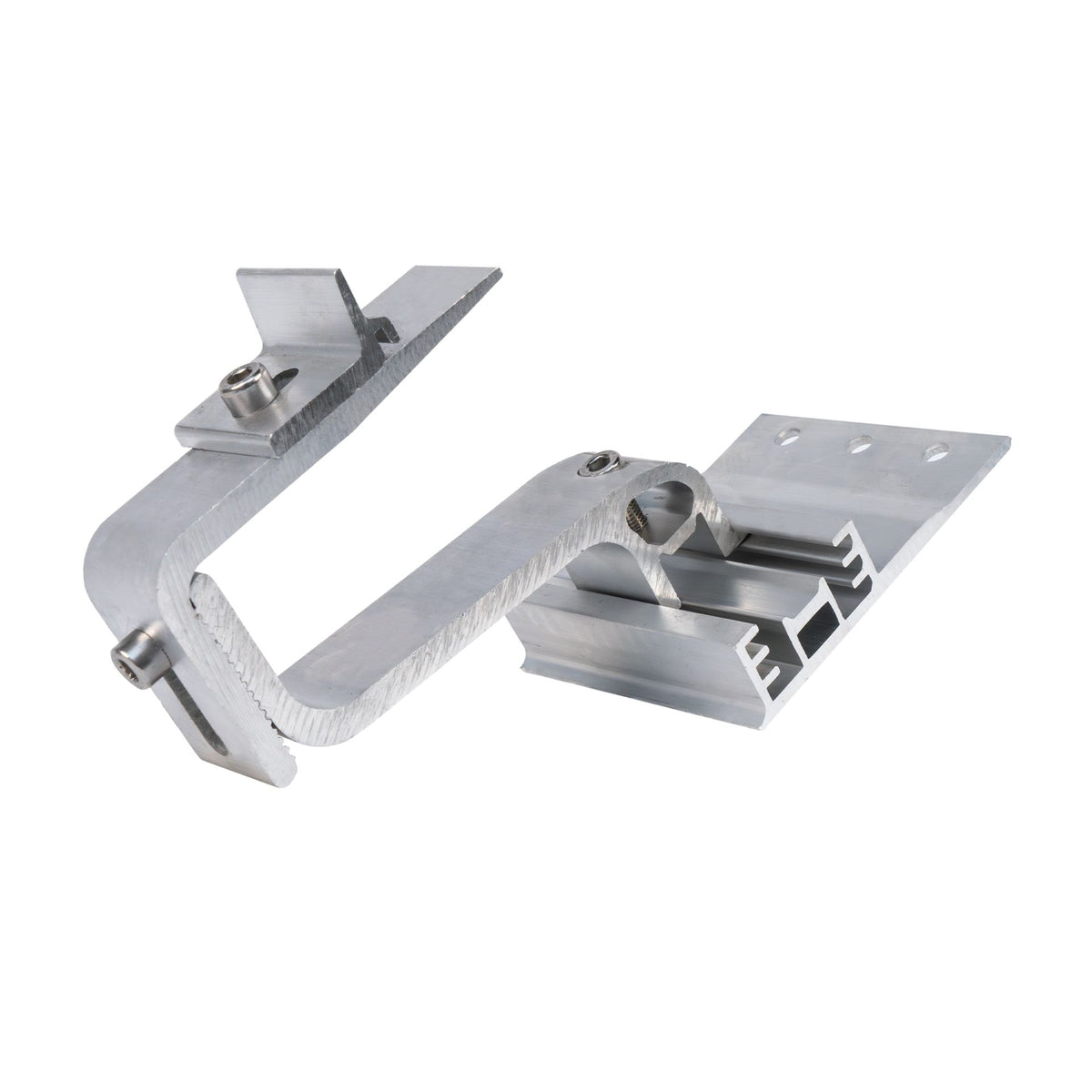

K2 SingleHook 4S Dachhaken höhenverstellbar für SingleRail

K2 SingleHook 4S Dachhaken

Der K2 SingleHook 4S ist ein flexibel höhenverstellbarer Dachhaken für Photovoltaik-Unterkonstruktionen auf Schrägdächern mit geeigneter Ziegel- oder Dachsteineindeckung.

Er wurde für das K2 SingleRail System entwickelt und ermöglicht die sichere Verbindung zwischen Dachkonstruktion und Montageschiene.

Durch die dreifache Höhenverstellung der Grundplatte und die zusätzliche Verstellung am Bügel lässt sich der Dachhaken flexibel an unterschiedliche Dachaufbauten und Lattungshöhen anpassen.

Dreifach höhenverstellbare Grundplatte

Die Grundplatte des SingleHook 4S bietet drei feste Höheneinstellungen:

• 40 mm

• 47 mm

• 54 mm

Dadurch kann der Dachhaken bereits bei der Montage an unterschiedliche Dachaufbauten angepasst werden.

Zusätzlich lässt sich die Position am Bügel weiter verändern.

Zusätzliche 30 mm Verstellung am Bügel

Neben der dreistufigen Grundplatte bietet der Dachhaken eine zusätzliche Verstellmöglichkeit von:

30 mm

am Bügel.

Insgesamt ergibt sich dadurch eine Gesamthöhenverstellbarkeit von:

120,5 bis 165,1 mm

Diese flexible Einstellbarkeit erleichtert die Anpassung der Unterkonstruktion an unterschiedliche Dachziegelhöhen und Dachaufbauten.

Für Sparren ab 48 mm

K2 gibt den SingleHook 4S standardmäßig für Sparrenbreiten ab:

48 mm

frei.

Bei schmaleren Sparren ist laut Hersteller auch eine Verwendung ab:

36 mm

möglich.

In diesem Fall muss eine geeignete M6-Holzbauschraube entsprechend der K2-Vorgaben verwendet werden.

Die konkrete Schraubenauswahl und Befestigung muss immer entsprechend der statischen Auslegung und den aktuellen Montagevorgaben erfolgen.

Für K2 SingleRail und CrossRail

Der SingleHook 4S dient zur Befestigung der:

K2 SingleRail

und kann laut Hersteller ebenfalls zur Befestigung einer:

K2 CrossRail

verwendet werden.

Der Dachhaken ist damit eine zentrale Komponente innerhalb entsprechender K2-Schrägdachsysteme.

Vormontierter Climber 36/50

Der SingleHook 4S wird laut K2 mit einem:

vormontierten K2 Climber 36/50

geliefert.

Zusätzlich ist die entsprechende Zylinderkopfschraube für die Schienenbefestigung vormontiert.

Dadurch sind die für die Verbindung zur Montageschiene vorgesehenen Komponenten bereits am Dachhaken vorbereitet.

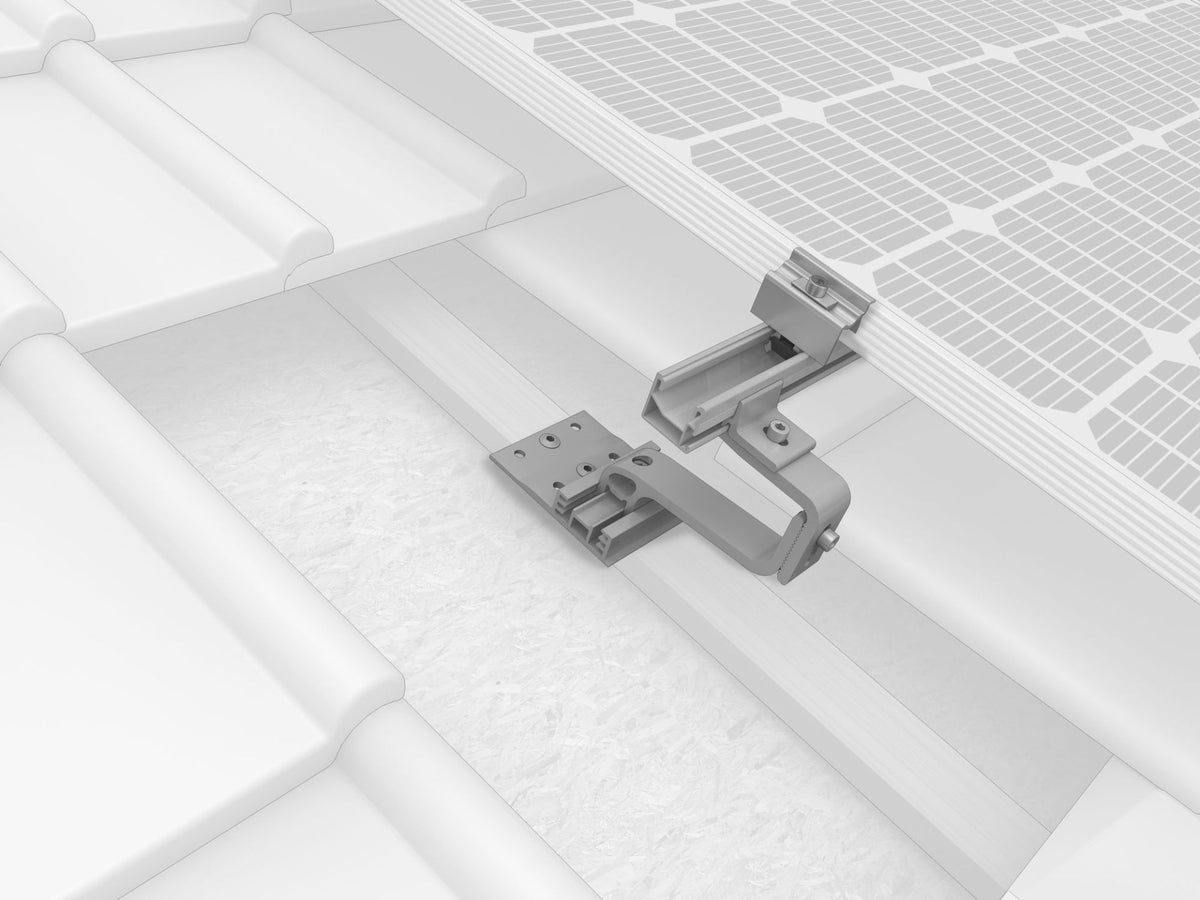

Für Schrägdächer mit Dachziegeln und Dachsteinen

Der K2 SingleHook 4S ist für den Anwendungsbereich:

Schrägdach

vorgesehen.

K2 führt ihn in der Kategorie:

Dachziegel und Dachsteine

Die konkrete Eignung hängt jedoch von der vorhandenen Dacheindeckung, der Unterkonstruktion, den Sparrenabmessungen und der statischen Auslegung der Anlage ab.

Aluminium und Edelstahl

Der Dachhaken besteht aus einer Kombination aus:

• Aluminium EN AW-6063 T66

• Edelstahl A2

Die Werkstoffangabe für die Befestigungskomponenten lautet teilweise:

Edelstahl A2-70

Die Materialkombination ist für den dauerhaften Einsatz innerhalb von Photovoltaik-Unterkonstruktionen vorgesehen.

Geringes Gewicht

Das Gewicht eines SingleHook 4S beträgt:

ca. 0,632 kg

Damit bleibt die zusätzliche Dachlast pro Befestigungspunkt vergleichsweise gering.

Die Anzahl und Position der Dachhaken muss dennoch immer anhand der statischen Anforderungen der jeweiligen PV-Anlage geplant werden.

Bestandteil des K2 SingleRail Systems

K2 führt den SingleHook 4S als Komponente des:

K2 SingleRail Systems

Das SingleRail System wird für verschiedene Schrägdachlösungen eingesetzt und ermöglicht eine seitliche Anbindung der Montageschienen an die Dachbefestiger.

Die konkrete Anlagenplanung sollte mit den aktuellen K2-Montageunterlagen beziehungsweise über K2 Base erfolgen.

Montagezubehör für die Schiene bereits enthalten

K2 gibt beim SingleHook 4S ausdrücklich an:

Zubehör für Schienenmontage enthalten

Der vormontierte Climber 36/50 und die Zylinderkopfschraube gehören somit zur vorgesehenen Produktkonfiguration.

Die zur Befestigung des Dachhakens am Sparren benötigten Holzbauschrauben sind dagegen nicht automatisch aus dieser Angabe abzuleiten und sollten nur dann als Lieferumfang genannt werden, wenn sie in Ihrer konkreten Lieferantenposition enthalten sind.

Produktmerkmale

• Hersteller: K2 Systems

• Produkt: SingleHook 4S

• Offizielle Bezeichnung: Dachhaken SingleHook 4S

• Artikelnummer: 2003144

• GTIN: 4251786213030

• Produkttyp: Dachhaken

• Anwendungsbereich: Schrägdach

• Geeignete Dacheindeckung: Dachziegel / Dachsteine gemäß Systemfreigabe

• Montagesystem: K2 SingleRail System

• Geeignete Montageschienen: K2 SingleRail und CrossRail

• Grundplatten-Höheneinstellung: 40 / 47 / 54 mm

• Zusätzliche Verstellung am Bügel: 30 mm

• Gesamthöhenverstellbarkeit: 120,5–165,1 mm

• Sparrenbreite standardmäßig: ab 48 mm

• Schmale Sparren: ab 36 mm mit geeigneter M6-Holzbauschraube möglich

• Climber: K2 Climber 36/50 vormontiert

• Schienenbefestigung: Zylinderkopfschraube vormontiert

• Zubehör für Schienenmontage: enthalten

• Material: Aluminium EN AW-6063 T66

• Weitere Materialien: Edelstahl A2 / A2-70

• Verstellbar: ja

• Gewicht: ca. 0,632 kg

• Verkaufsmengeneinheit laut K2: 30 Stück

• Verpackungseinheit: 30 Stück pro Karton

• Palettenmenge: 720 Stück

• Zolltarifnummer: 76109090
