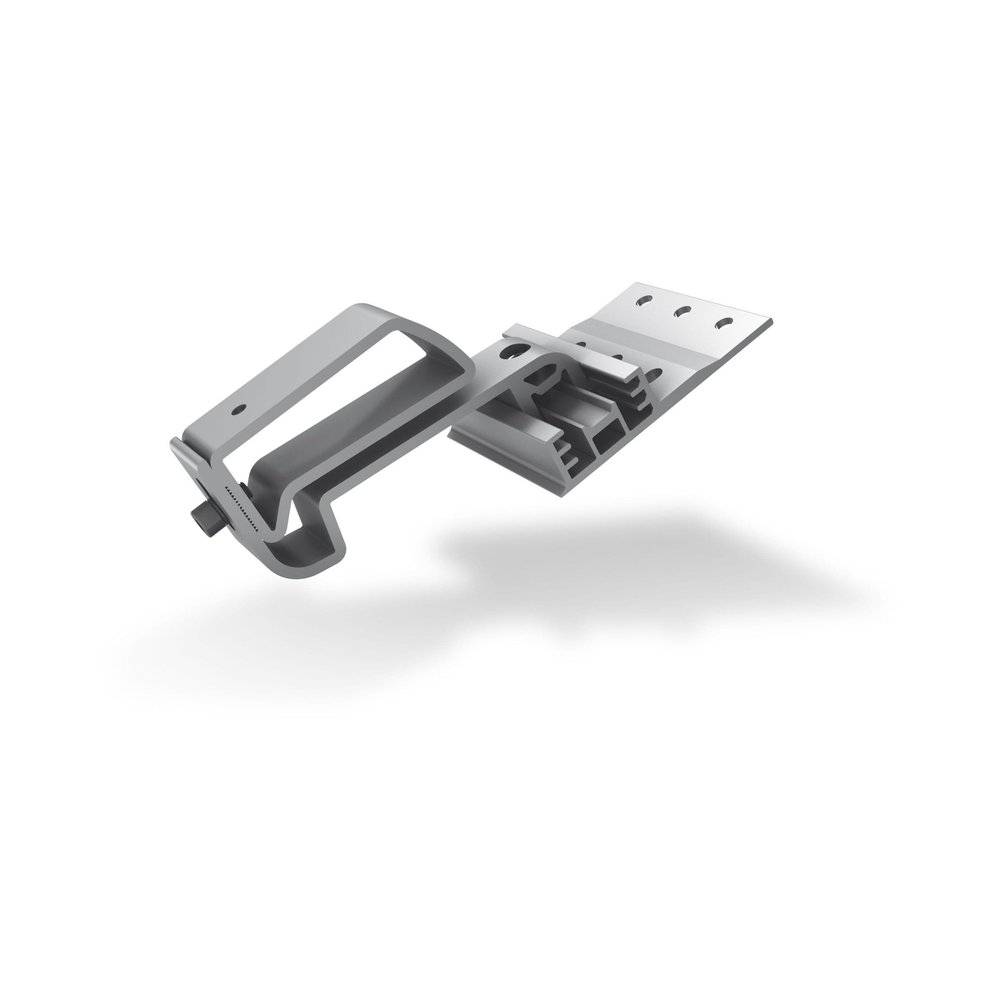

K2 SingleHook 2G Dachhaken für Stahldachplatten – höhenverstellbar

K2 SingleHook 2G Dachhaken

Der K2 SingleHook 2G ist ein spezieller höhenverstellbarer Dachhaken für Photovoltaik-Unterkonstruktionen auf Schrägdächern mit geeigneten Stahldachplatten beziehungsweise Metall-Dachplatten.

Er wurde für das K2 SingleRail System entwickelt und ermöglicht die Verbindung zwischen der tragenden Dachkonstruktion und der Montageschiene.

Ein besonderer Vorteil der Konstruktion ist, dass der SingleHook 2G laut K2 ohne Dachaussparungen verwendet werden kann.

Speziell für Stahldachplatten-Dächer

Der SingleHook 2G ist nicht als allgemeiner Standard-Dachhaken für jede Ziegelart konzipiert.

K2 beschreibt ihn ausdrücklich als:

spezielle Dachhakenvariante für Stahldachplatten-Dächer

Damit eignet er sich insbesondere für Dachaufbauten mit entsprechend profilierten Metall-Dachplatten.

Die konkrete Eignung muss dennoch anhand der vorhandenen Dacheindeckung und der aktuellen K2-Montagevorgaben geprüft werden.

Drei Höhenverstellungen in der Grundplatte

Die Grundplatte bietet drei Höheneinstellungen.

K2 gibt folgende Werte an:

• 40 mm

• 47 mm

• 54 mm

Dadurch kann der Dachhaken an unterschiedliche Dachaufbauten und Plattenhöhen angepasst werden.

30 mm Verstellbarkeit im Bügel

Zusätzlich zur dreifach einstellbaren Grundplatte bietet der SingleHook 2G eine weitere Verstellung im Bügel.

Der Verstellbereich beträgt:

30 mm

Dadurch lässt sich die Position der Schienenanbindung zusätzlich anpassen.

Ohne Dachaussparungen verwendbar

Eine Besonderheit des SingleHook 2G ist die Montage:

ohne Dachaussparungen

Bei passenden Stahldachplatten kann dadurch auf das sonst bei manchen Dachhaken erforderliche Bearbeiten beziehungsweise Aussparen der Dacheindeckung verzichtet werden.

Die tatsächliche Montage muss dennoch exakt nach der aktuellen K2-Montageanleitung erfolgen.

Grundplatte mit 100 mm Breite

K2 gibt für die Grundplatte eine Breite von:

100 mm

an.

Die Grundplatte wird auf der tragenden Dachkonstruktion befestigt.

Die konkrete Positionierung und Verschraubung richtet sich nach Dachaufbau, Sparrenlage und der statischen Anlagenplanung.

Gesamthöhe von ca. 89,2 mm

In der K2-Dachhakenmatrix wird für den SingleHook 2G eine Gesamthöhe von:

ca. 89,2 mm

angegeben.

Dieser Wert beschreibt die dort dargestellte Bauteilgeometrie.

Die tatsächliche Positionierung innerhalb des Dachaufbaus wird zusätzlich durch die einstellbare Grundplatte und den verstellbaren Bügel bestimmt.

Für das K2 SingleRail System

Der SingleHook 2G ist Bestandteil des:

K2 SingleRail Systems

Die SingleRail wird über eine seitliche Anbindung mit den vorgesehenen Dachbefestigern verbunden.

K2 führt verschiedene SingleRail-Profile als kompatible Komponenten zum SingleHook 2G.

Die konkrete Schienenwahl richtet sich nach der statischen Planung der jeweiligen PV-Anlage.

Kein Schienenmontage-Zubehör enthalten

K2 gibt für den SingleHook 2G ausdrücklich an:

Zubehör für Schienenmontage: Nein

Damit sollten Schrauben, Climber oder weitere Verbindungselemente zur Montageschiene nicht automatisch als Bestandteil des Dachhakens beworben werden.

Diese müssen entsprechend der vorgesehenen Systemkonfiguration separat berücksichtigt werden.

Aluminium mit Edelstahl-Komponenten

Der SingleHook 2G besteht aus:

• Aluminium EN AW-6063 T66

• Edelstahl A2-70

Das Aluminium bildet den Hauptkörper des Dachhakens.

Komponenten aus Edelstahl kommen an den entsprechenden Verbindungspunkten zum Einsatz.

Für Schrägdächer

K2 führt den SingleHook 2G für den Anwendungsbereich:

Schrägdach

Der Dachhaken wird innerhalb des SingleRail Systems eingesetzt und ist speziell für die entsprechende Stahldachplatten-Anwendung vorgesehen.

Gewicht von ca. 0,532 kg

Das Gewicht eines SingleHook 2G beträgt:

ca. 0,532 kg

Die Anzahl der benötigten Dachhaken muss unabhängig vom Eigengewicht des Einzelbauteils anhand der statischen Auslegung der Anlage bestimmt werden.

Statistische Planung über K2 Base

Die Anzahl und Position der Dachhaken hängt unter anderem ab von:

• Gebäudegeometrie

• Sparrenabständen

• Dachneigung

• Windlast

• Schneelast

• Modulformat

• Schienenanordnung

• regionalen Lastannahmen

Die konkrete Planung sollte deshalb über die aktuellen K2-Unterlagen beziehungsweise K2 Base erfolgen.

Produktmerkmale

• Hersteller: K2 Systems

• Produkt: SingleHook 2G

• Offizielle Bezeichnung: Dachhaken SingleHook 2G

• Artikelnummer: 2000636

• GTIN: 4251786204830

• Produkttyp: Dachhaken

• Anwendungsbereich: Schrägdach

• Dachanwendung: Stahldachplatten / Metall-Dachplatten gemäß K2-Systemfreigabe

• Montagesystem: K2 SingleRail System

• Grundplatten-Höheneinstellung: 40 / 47 / 54 mm

• Zusätzliche Bügelverstellung: 30 mm

• Grundplattenbreite: 100 mm

• Gesamthöhe laut Dachhakenmatrix: ca. 89,2 mm

• Dachaussparung erforderlich: nein, bei vorgesehener Anwendung ohne Dachaussparungen verwendbar

• Verstellbar: ja

• Material: Aluminium EN AW-6063 T66

• Weiteres Material: Edelstahl A2-70

• Zubehör für Schienenmontage enthalten: nein

• Gewicht: ca. 0,532 kg

• Verkaufsmengeneinheit laut K2: 25 Stück

• Verpackungseinheit: 25 Stück pro Karton

• Zolltarifnummer: 76109090
